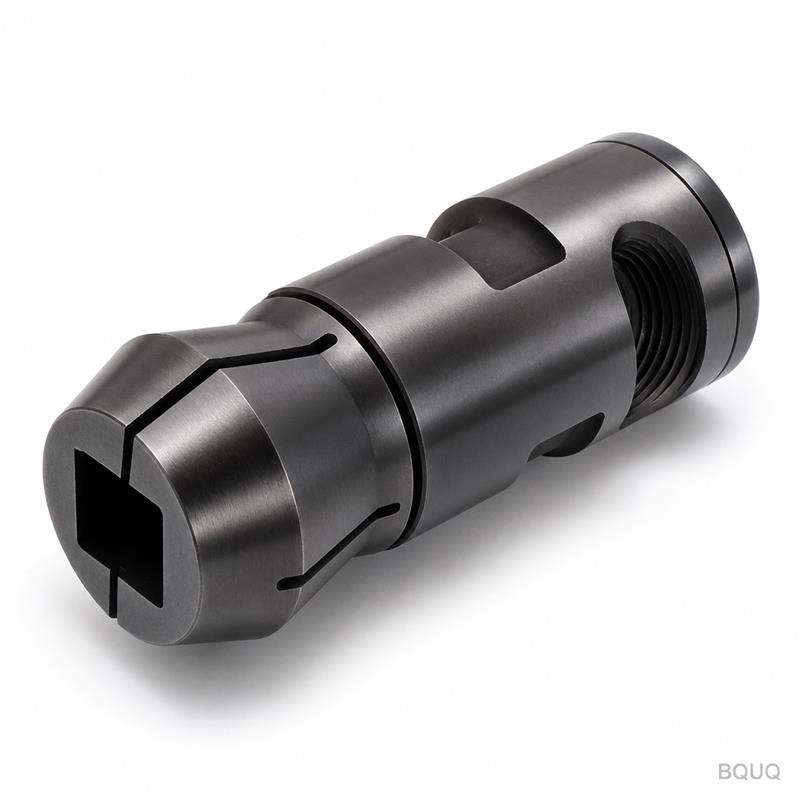

Was diese Typ-46-Spannzange anders macht Dies ist eine CNC-gefräste Automatendrehmaschine Typ 46 Spannzange mit kleinem Durchmesser, entwickelt für Hochgeschwindigkeits-Schweizer- und Schiebeschlitten
Dies ist eine CNC-gefräste Automatendrehmaschine Typ 46 Spannzange mit kleinem Durchmesser, entwickelt für Hochgeschwindigkeits-Schweizer- und Schiebeschlitten-Drehmaschinen. Sie hält Stangenmaterial von 1,0 mm bis 8,0 mm mit einem garantierten Rundlauf von 0,005 mm TIR an der Spitze. Wir fertigen jede Spannzange aus gehärtetem 65Mn-Federstahl, wärmebehandelt auf HRC 58-60, und schleifen die Bohrung anschließend auf eine Oberflächengüte von Ra 0,4. Die Standardlieferzeit beträgt 15 Tage für jede Größe, und wir bieten keine Mindestbestellmenge für Prototypenaufträge.
Der Typ 46 bezieht sich auf den Kegelwinkel des Spannzangenkörpers und die Sitzgeometrie, die bei Citizen-, Star- und Tsugami-Automatendrehmaschinen verwendet werden. Im Gegensatz zu ER-Spannzangen, die auf radialen Schlitzen basieren, verwendet unsere Spannzange mit kleinem Durchmesser drei Längsschlitze, die per Drahterodieren geschnitten werden. Dies erzeugt eine echte kreisförmige Schließbewegung ohne Verformung, selbst bei Bohrungsgrößen unter 3 mm. Das Ergebnis ist ein Spannmoment, das bei einer 6-mm-Stange 12 Nm übersteigt, und die Spannzange löst sich dennoch sauber für Stangenvorschubzyklen.
Gefräste Schlitze hinterlassen Grate und ungleichmäßige Spannungsspitzen, die bei Spindeldrehzahlen von 10.000 U/min zu vorzeitigem Bruch führen. Wir schneiden alle drei Schlitze nach der Wärmebehandlung per Drahterodieren. Dies ergibt eine Schlitzbreitentoleranz von ±0,01 mm und eine gratfreie Kante an jedem Schlitz. Die Federrate wird vorhersehbar, sodass Sie die Spannkraft einmal einstellen und Tausende von Teilen ohne Nachziehen bearbeiten können. Wir lasern außerdem Größe und Chargennummer auf die Stirnfläche für die Rückverfolgbarkeit.
Wir führen zwei Materialien für die Typ-46-Spannzange: 65Mn-Federstahl für allgemeine Stahl- und Aluminiumstangenarbeiten und 9Cr18-Edelstahl für korrosive oder medizintechnische Anwendungen. Beide werden vakuumwärmebehandelt, um eine Entkohlung zu vermeiden, und anschließend auf HRC 58-60 angelassen. Die Greifbohrung wird nach dem Schleifen gehont, um jede Wärmeeinflusszone zu entfernen. Wir verwenden keine beschichteten oder plattierten Spannzangen für kleine Bohrungen, da die Beschichtung eine Toleranzakkumulation verursacht, die den Rundlauf beeinträchtigt.
Jede Spannzange wird zu 100 % geprüft, nicht stichprobenartig. Wir prüfen vier kritische Parameter auf einem Zeiss-Koordinatenmessgerät: Bohrungsdurchmesser, Kegelwinkel, Schlitzbreite und Konzentrizität. Der Rundlauf wird verifiziert, indem die Spannzange auf einem Prüfdorn mit einer Messuhr bei 10 mm von der Spitze montiert wird. Wir dokumentieren die tatsächlichen Messwerte auf einem Papierzertifikat, das Ihrer Bestellung beiliegt. Wenn eine Spannzange einen Parameter nicht erfüllt, wird sie verschrottet, nicht nachbearbeitet.
Die meisten chinesischen Fabriken polieren die Bohrung auf Hochglanz, um auf Fotos gut auszusehen. Wir tun das nicht. Polieren entfernt die scharfe Kante des Schleifscheibenmusters, was die Greibreibung bei kleinen Stangen tatsächlich verringert. Wir stoppen bei Ra 0,4, weil diese Textur den besten Reibungskoeffizienten für Typ-46-Spannzangen unter 8 mm Bohrung bietet. Wenn Sie eine glattere Oberfläche für Kunststoff oder Messing benötigen, können wir auf Ra 0,2 schleifen, aber wir warnen Sie, dass dies die Haltekraft um etwa 15 % reduziert.
Jede Spannzange wird einzeln in VCI-Rostschutzpapier eingewickelt und dann in einem passenden Kunststoffeinsatz in einem Karton platziert. Wir verwenden keine losen Schaumstoffflocken, da diese Feuchtigkeit einschließen. Bei Bestellungen über 10 Stück fügen wir ein Silikagel-Päckchen und eine Holzpalette für den Luftfrachtversand hinzu. Unsere Präzisionsfertigungsanlage in Dongguan versendet weltweit über DHL oder FedEx, mit einer typischen Transitzeit von 3-5 Werktagen in die USA oder nach Europa. Die Exportverpackung ist getestet, um einen 1-Meter-Sturz ohne Beschädigung des Kegels zu überstehen.
Ein häufiger Fehler ist die Bestellung einer Typ-46-Spannzange mit einer Bohrungsgröße, die exakt dem Stangendurchmesser entspricht. Sie benötigen 0,1 mm bis 0,2 mm Spiel, damit die Stange beim Vorschub hineingleiten kann. Ein weiterer Fehler ist die Verwendung einer Spannzange mit dem falschen Kegelwinkel – einige Klone verwenden 29° statt der standardmäßigen 30°. Wir gravieren den Kegelwinkel auf jede Spannzangenstirnfläche, damit Sie ihn vor der Montage mit einem Winkelmesser überprüfen können. Wenn Sie sich über die Spindelnase Ihrer Maschine unsicher sind, senden Sie uns ein Foto der alten Spannzange, und wir gleichen sie ab.
Wir unterhalten eine Bibliothek von Typ-46-Spannzangen-Testvorrichtungen für gängige Automatendrehmaschinenmodelle. Wenn Sie uns eine 50-mm-Probe Ihres Stangenmaterials senden, spannen wir sie in der Spannzange und messen den Rundlauf unter einem simulierten 5.000-U/min-Spindelzyklus. Wir senden Ihnen ein Video der Messuhranzeige, bevor wir versenden. Dies ist ein kostenloser Service für Bestellungen über 20 Stück und kostet 50 $ für kleinere Bestellungen (wird bei der ersten Produktionsbestellung erstattet).
Da sich die Typ-46-Spannzange mit kleinem Durchmesser in weniger als 0,2 Sekunden schließt, können Sie Ihren Stangenvorschubzyklus um bis zu 30 % gegenüber einer Standard-ER-Spannzange reduzieren. Die schmale Bohrung bedeutet auch, dass beim Spannen weniger Material zurückgeschoben wird, was Ihre Längengenauigkeit des ersten Teils um ±0,02 mm verbessert. Bei Hochvolumenaufträgen im 24/7-Betrieb hält diese Spannzange über 200.000 Zyklen, bevor die Federrate um 5 % abnimmt.
Wir können jede Bohrungsgröße zwischen 1,0 mm und 8,0 mm in 0,01-mm-Schritten bearbeiten, ohne den Spannzangenkörper zu ändern. Kundenspezifische Bohrungen verlängern die Lieferzeit um 3 Tage und kosten 15 $ pro Stück für die ersten 10 Stück. Wir bieten auch eine spezielle Version mit einem breiteren Schlitzwinkel für Messing an, die das Risiko von Kaltverschweißung reduziert. Für Hochgeschwindigkeitsbearbeitung über 12.000 U/min empfehlen wir unsere ausgewuchtete Version mit optionalem G2.5-Dynamikauswucht-Zertifikat.
Standard-Typ-46-Spannzangen anderer Lieferanten halten typischerweise einen Rundlauf von 0,015 mm. Wir halten 0,005 mm durch einen zweistufigen Schleifprozess: Zuerst schleifen wir den Körper-Außendurchmesser und den Kegel, dann montieren wir die Spannzange erneut in einer Präzisionsvorrichtung, um die Bohrung konzentrisch zum Kegel zu schleifen. Diese Doppelschleifmethode fügt 2 Stunden Produktionszeit pro Spannzange hinzu, reduziert jedoch Ihren Werkzeugverschleiß und verbessert die Rundheit Ihrer fertigen Teile um eine messbare Größenordnung. Wenn Sie Teile mit einer Toleranz von 0,01 mm bearbeiten, ist dies der Unterschied zwischen Ausschuss und verkaufsfähigen Teilen.
Keine Mindestbestellmenge – wir akzeptieren Einzelstückbestellungen für Prototypen, wobei die Preise bei 50 Stück um 20 % und bei 200 Stück um 35 % sinken.
Ja, wir können die Schlitzbreite von 0,4 mm bis 1,0 mm und den Kegelwinkel von 28° bis 32° für spezielle Spindeln anpassen, vorbehaltlich einer technischen Gebühr von 25 $ pro Variation.
Wir folgen ISO 9001:2015 mit In-Prozess-Kontrollen alle 50 Stück und einer abschließenden KMG-Prüfung von 100 % der Charge, nicht nur Stichproben.
Standard-Typ-46-Spannzangen werden in 15 Tagen versendet; kundenspezifische Bohrungsgrößen dauern 18 Tage, und vollständig kundenspezifische Kegel dauern 21 Tage ab Zeichnungsfreigabe.
Senden Sie uns Ihren Stangendurchmesser, den Materialtyp und eine Zeichnung oder ein Foto Ihrer aktuellen Spannzange. Wir antworten innerhalb von 12 Arbeitsstunden mit einem verbindlichen Preis pro Stück, einer bestätigten Lieferzeit und einem empfohlenen Bohrungsspiel für Ihre Anwendung. Für Hilfe bei der Auswahl der richtigen Spannzange lesen Sie unseren Leitfaden zur CNC-Werkzeugauswahl oder prüfen Sie den Leitfaden zu CNC-Bearbeitungstoleranzen, um zu verstehen, was wir halten können. Senden Sie Ihre Zeichnung per E-Mail an sc@bquq.com oder schreiben Sie uns über WhatsApp unter +86 13713157787. Wir sind ein Präzisionsfertigungslieferant aus China und bereit, Ihre Typ-46-Spannzange noch heute anzubieten.
| Parameter | Fähigkeit |
|---|---|
| Materialien | AL6061/7075, SUS303/304/316, 45# Stahl, T2 Kupfer, H59 Messing, POM, PEEK, Nylon |
| Toleranz | ±0.005mm Standard, ±0.003mm auf Anfrage |
| Maschinen | 3/4/5-Achsen-CNC, Dreh-Fräsen, Swiss-Drehmaschine |
| Oberfläche | Eloxieren, Vernickeln, Verzinken, Passivieren, Sandstrahlen, Polieren |
| Größenbereich | Max. 400 x 300 x 200 mm |
| Prototyp | 72 Stunden, keine Mindestbestellmenge bei Mustern |
| Inspektion | Vollständiger Bericht pro Charge, CMM-Daten auf Anfrage |
