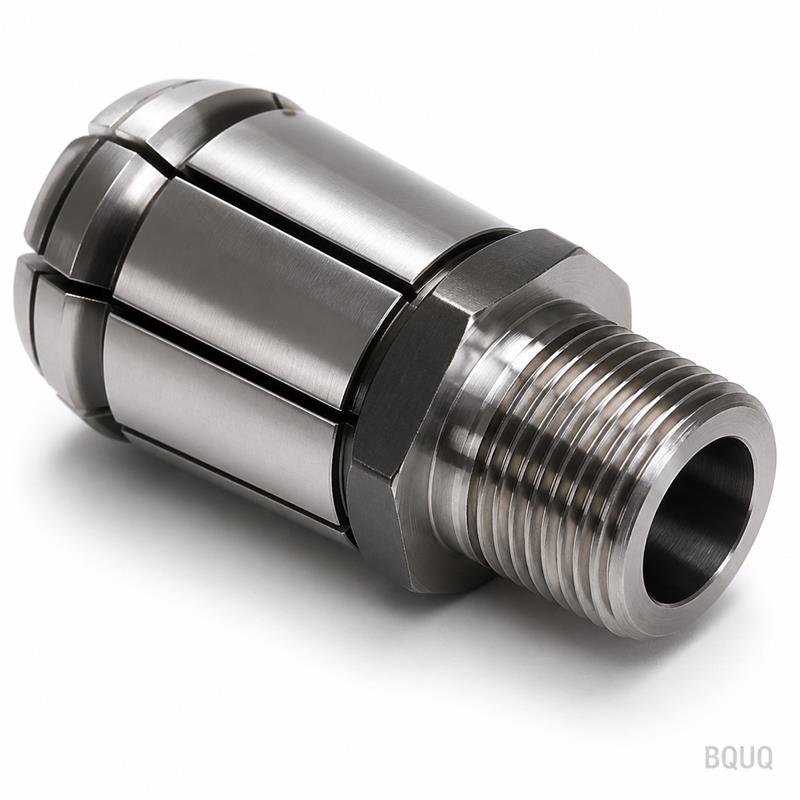

BQUQ CNC-gefräste Automatendrehmaschinen 38er Typ Spannzange für Vierkantstangenmaterial
Was diese Spannzange für Ihre Automatendrehmaschine leistet Dies ist eine CNC-gefräste Automatendrehmaschinen 38er Typ Spannzange für Vierkantstangenmaterial, die dafür ausgelegt ist, Vierkant-, Recht
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Was diese Spannzange für Ihre Automatendrehmaschine leistet
Dies ist eine CNC-gefräste Automatendrehmaschinen 38er Typ Spannzange für Vierkantstangenmaterial, die dafür ausgelegt ist, Vierkant-, Rechteck- und Sechskantstangenmaterial während der Hochgeschwindigkeitsdrehbearbeitung fest zu spannen. Sie erhalten einen konstanten Gesamtindikator-Rundlauf (TIR) von 0,005 mm an der Spitze, was bedeutet, dass Ihre fertigen Teile die Toleranzen ohne Nacharbeit einhalten. Wir liefern Standardgrößen innerhalb von 10 Arbeitstagen, und jede Einheit ist auf 58-60 HRC gehärtet für eine lange Spannlebensdauer.
Warum Vierkantstangenmaterial eine eigene 38er Typ Spannzange benötigt
Runde Spannzangen quetschen die Ecken von Vierkantstangen. Die 38er Typ Spannzange hat eine maschinell gefertigte Vierkantbohrung, die exakt zu Ihrer Stange passt und die Spannkraft gleichmäßig über vier flache Flächen verteilt. Dies verhindert ein Verdrehen der Stange unter schweren Schnittlasten und eliminiert Oberflächenmarkierungen auf Ihrem Material. Unsere Vierkantbohrung ist drahterodiert, nicht geräumt, sodass die Ecken scharf und die flachen Flächen innerhalb von 0,003 mm parallel bleiben.
Materialien und Wärmebehandlung, die wir verwenden
Wir beginnen mit 8620 Legierungsstahl, der anschließend einsatzgehärtet und auf 58-60 HRC gehärtet wird. Die Einsatzhärtungstiefe beträgt 0,8-1,2 mm, was eine verschleißfeste Oberfläche ergibt, während der Kern für wiederholte Rückfederung zäh bleibt. Für kundenspezifische Aufträge bieten wir auch vergüteten 4140 Stahl oder rostfreien 17-4PH an. Alle Spannzangen werden nach dem Härten tiefgekühlt behandelt, um das Mikrogefüge zu stabilisieren und Dimensionsdrift über Monate der Nutzung zu verhindern.
Wie wir die Schlitze und die Federwirkung bearbeiten
Die 38er Typ Spannzange hat drei Entlastungsschlitze, die per Drahterosion geschnitten werden, nicht gefräst. Dies ergibt eine Schlitzbreite von 0,4 mm ohne Grate und ohne Spannungsspitzen. Die Federwirkung ist so abgestimmt, dass sie sich unter pneumatischem Druck um 0,2 mm schließt – der optimale Punkt zum Spannen von Vierkantstangen von 6 mm bis 38 mm. Wir testen jede Spannzange auf Öffnungs- und Schließkraft bei 0,3 MPa Luftdruck vor dem Verpacken.
Inspektion vor jedem Versand
Jede Spannzange durchläuft eine 100%ige Dimensionsprüfung mit einem Zeiss KMG. Wir messen Bohrungsgröße, Konzentrizität und Schlitzbreite an jeder Einheit. Der Rundlauf wird auf einem Präzisionsprüfdorn mit einer 0,001 mm Messuhr verifiziert. Wir führen auch einen Härtetest an der Spitze und am Kegel durch. Wenn eine Spannzange durchfällt, geht sie in den Ausschuss, nicht zum Kunden. Sie erhalten einen rückverfolgbaren Inspektionsbericht mit jeder Bestellung.
Kompatibilität und Einbauhinweise für Ihre Maschine
Diese Spannzange passt zu Standard-38er Typ Automatendrehmaschinen-Spindeln von Marken wie Citizen, Star und Tsugami. Der Kegelwinkel beträgt 16 Grad, und der Kopfdurchmesser beträgt 38,0 mm mit einer Toleranz von -0,02 mm für einen festen Sitz. Wir bieten auch eine Rückzieh-Ausführung und eine Totlängen-Ausführung an. Wenn Ihre Maschine ein anderes Zugrohrgewinde verwendet, können wir das hintere Ende innerhalb von 3 Tagen an Ihre Zugstange anpassen.
Bestellung kundenspezifischer Größen ohne Mindestmengen-Strafen
Wir zwingen Sie nicht, 100 Stück zu kaufen. Unser Standard-Mindestbestellwert beträgt 1 Stück für Größen zwischen 6 mm und 38 mm. Für kundenspezifische Bohrungsformen (wie Sechskant oder Passfedernut) verlangen wir 5 Stück, um die Rüstzeit abzudecken. Alle kundenspezifischen Spannzangen werden in unserer Fabrik in Dongguan aus Vollmaterial gefertigt, sodass Sie die gleiche 10-tägige Lieferzeit wie bei Standardgrößen erhalten. Kein Mindestbestellwert auf unsere Kataloggrößen, immer.
Konkrete Zahlen für Ihre Zeichnungsprüfung
| Parameter | Wert | |---|---| | Material | 8620 Legierungsstahl (einsatzgehärtet) | | Härte | 58-60 HRC (Einsatzhärtungstiefe 0,8-1,2 mm) | | Bohrungsgrößenbereich | 6 mm - 38 mm Vierkant, Sechskant oder Rund | | TIR (Rundlauf) an der Spitze | max. 0,005 mm | | Kegelwinkel | 16 Grad | | Kopfdurchmesser | 38,0 mm (-0,02 mm) | | Oberflächengüte | Ra 0,4 µm auf Bohrung, Ra 0,8 µm auf Kegel | | Schlitzbreite | 0,4 mm (Drahterosion) | | Lieferzeit (Standard) | 10 Arbeitstage | | Lieferzeit (kundenspezifische Bohrung) | 12 Arbeitstage | | Mindestbestellwert | 1 Stück (Standard), 5 Stück (kundenspezifische Form) |
Qualitätskontrolle vom Rohmaterial bis zur fertigen Spannzange
Wir beginnen mit zertifiziertem Material, das über Werksprüfzeugnisse verfügt. Nach dem CNC-Drehen und Drahterodieren der Schlitze wird jede Spannzange bei 190°C für 2 Stunden spannungsarm geglüht. Das endgültige Schleifen von Kegel und Bohrung erfolgt in einer Aufspannung, um Konzentrizitätsfehler zu vermeiden. Vor dem Versand führen wir eine 100%ige Luftmessungsprüfung der Bohrungsgröße durch. Wenn Ihre Zeichnung einen engeren Rundlauf als 0,005 mm vorsieht, können wir durch Läppen 0,003 mm erreichen, was jedoch 3 Tage zur Lieferzeit hinzufügt.
Wie hoch ist Ihr Mindestbestellwert für diese Spannzange?
Kein Mindestbestellwert auf Standardgrößen – Sie können ein Stück für Prototyp- oder Wartungszwecke bestellen.
Können Sie eine Spannzange für eine nicht standardmäßige Vierkantstangengröße herstellen?
Ja, wir bearbeiten kundenspezifische Bohrungsgrößen von 6 mm bis 38 mm in jedem Vierkant-, Sechskant- oder Rechteckprofil, mit einem Mindestbestellwert von 5 Stück für kundenspezifische Formen.
Wie verifizieren Sie den Rundlauf an der fertigen Spannzange?
Wir montieren jede Spannzange auf einem Präzisionsprüfdorn und messen den TIR mit einer 0,001 mm Messuhr, wobei der Wert in Ihrem Inspektionsbericht festgehalten wird.
Wie hoch ist die typische Lieferzeit für eine kundenspezifische 38er Typ Spannzange?
Standardgrößen werden in 10 Arbeitstagen versendet; kundenspezifische Bohrungsformen benötigen 12 Arbeitstage ab Zeichnungsfreigabe.
