Ihre Zeichnung definiert das Bauteil. Wir fertigen es. Jede vergütete Spannzange wird exakt nach Ihren Maßen hergestellt und vor Versand mit einem vollständigen Prüfbericht verifiziert. Keine Überraschungen bei Ihrer Eingangskontrolle.
Auf einen Blick: Toleranz ±0,005 mm auf Bohrung und Kegel, Oberflächengüte Ra 0,4, Lieferzeit 10-15 Arbeitstage, keine Mindestbestellmenge. Ein Teil oder tausend Teile – gleiche Prozesskontrolle.
Wir sind BQUQ, ein Präzisionsfertigungsbetrieb in Dongguan, China. Zwanzig Jahre CNC-Bearbeitung, Metallstanzteile, Federn und Kühlkörper unter einem Dach. Ihr kundenspezifisches CNC-Spannzangenfutter ist kein Nebenprojekt. Es ist unser Kernbereich.
| Parameter | Wert |
|---|---|
| Material | Legierter Stahl 20CrMnTi, 40Cr oder 9SiCr (gemäß Ihrer Spezifikation) |
| Härte | Vergütet auf HRC 58-62 |
| Einsatzhärtetiefe | 0,3-0,8 mm (gesteuertes Aufkohlen auf Wunsch) |
| Bohrungstoleranz | ±0,005 mm |
| Kegelwinkeltoleranz | ±0,01° |
| Oberflächengüte | Ra 0,4 auf Bohrung und Kegel, Ra 0,8 sonst |
| Rundlauf | ≤0,005 mm TIR |
| Stangenkapazität | 2 mm bis 46 mm (Typ 46) |
| Maschinen | CNC-Schweizerdrehmaschinen, 5-Achs-Bearbeitungszentren, Rundschleifmaschinen |
| Prozess | Drehen, Fräsen, Schleifen, Wärmebehandlung, abschließendes Läppen |
| Prüfung | 100% Maßprüfung, CMM-Bericht pro Charge |
| Losgröße | 1 bis 100.000 Stück, keine Mindestbestellmenge |
| Lieferzeit | 10-15 Arbeitstage für Prototypen, 20-25 für Serienproduktion |
Jede Spannzange wird nach der Wärmebehandlung geschliffen. Wir überspringen das Läppen nicht. Der Kegelsitz wird vor dem Versand mit einer Master-Lehre abgeglichen.
1. Chargenrückverfolgbare Qualität. Jede Charge erhält eine Schmelzennummer, eine Prozesskarte und einen Endprüfbericht. Wenn ein Problem in Ihrer Fertigungslinie auftritt, können wir es bis zum genauen Wärmebehandlungszyklus und der Schleifscheibe zurückverfolgen. Sie müssen nicht raten.
2. Prüfbericht pro Charge. Sie erhalten einen Maßbericht mit tatsächlichen Messwerten, nicht nur einen Gut/Schlecht-Stempel. Bohrungsdurchmesser, Kegelwinkel, Rundlauf, Härte – alles dokumentiert. Ihre Qualitätskontrolle kann unsere Werte mit den eigenen abgleichen.
3. Eine Fabrik für CNC + Stanzteile + Federn + Kühlkörper. Ihr Spannzangenfutter ist oft Teil einer größeren Baugruppe. Wir bearbeiten die Spannzange, stanzen den Sicherungsring, wickeln die Feder und fräsen den Kühlkörper. Eine Bestellung, ein verantwortlicher Ansprechpartner, keine Koordination mehrerer Lieferanten.

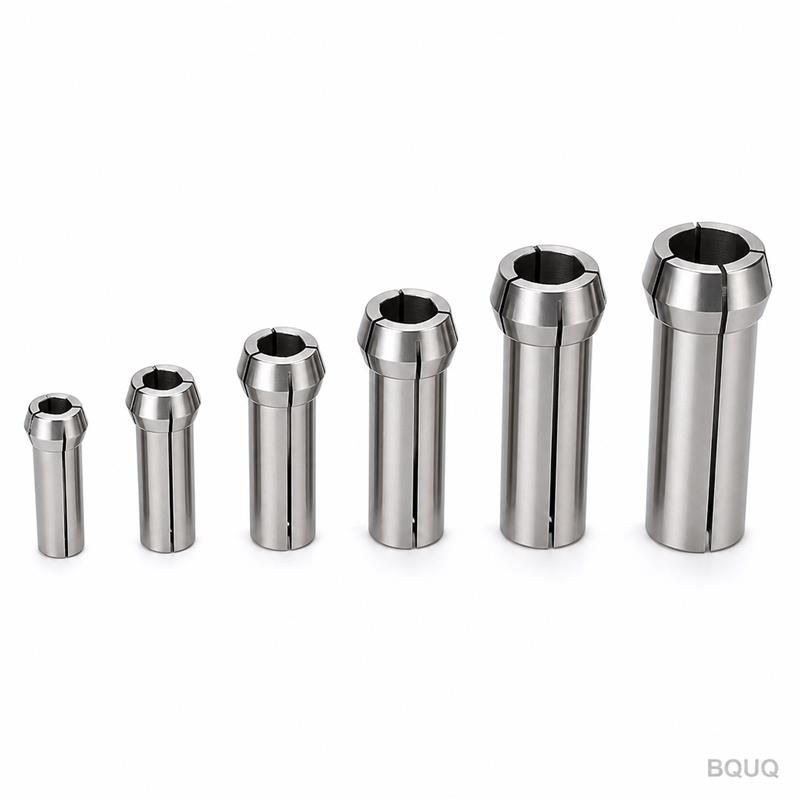

Eine vergütete Spannzange Typ 46 ist eine Werkstückhaltekomponente für Automatendrehmaschinen und CNC-Drehzentren. Sie spannt Rundstangenmaterial während der Hochgeschwindigkeitsbearbeitung. Typische Anwendungen:
Die vergütete Oberfläche widersteht Verschleiß durch abrasive Werkstoffe wie Automatenstahl und Aluminiumlegierungen. Die geschliffene Bohrung erhält die Spannkraft über Tausende von Zyklen. Wenn Ihre Maschine eine Spannzange Typ 46 verwendet, passt dieses Teil zum Standardkegel und Gewinde.
Sie suchen ein anderes Teil? Wir fertigen auch Kundenspezifischer CNC-Spannzangenfutter Typ 25 für Drehautomaten mit Rundstangenmaterial im selben Werk in Dongguan.
F: Wie hoch ist Ihre Mindestbestellmenge? A: Keine Mindestbestellmenge. Wir fertigen einen Prototyp für Ihren Passtest oder 10.000 Stück für die Produktion. Der Prozess ist derselbe. Sie zahlen nur für die Teile, nicht für Mindestmengen an Rüstkosten.
F: Wie garantieren Sie Toleranz und Qualität? A: Wir schleifen auf ±0,005 mm und verifizieren mit einem Koordinatenmessgerät. Jede Charge erhält einen vollständigen Prüfbericht. Wenn ein Maß außerhalb der Spezifikation liegt, wird es vor dem Versand nachbearbeitet oder verschrottet. Sie erhalten nur konforme Teile.
F: Wie ist Ihre Lieferzeit? A: 10-15 Arbeitstage für Prototypen nach Zeichnungsfreigabe. Produktionschargen von 1.000 Stück benötigen 20-25 Arbeitstage. Die Wärmebehandlung ist der längste Schritt; wir planen sie parallel zur Vorbearbeitung ein.
F: Können Sie Materialzertifikate bereitstellen? A: Ja. Wir liefern Werkszeugnisse für den Rohstahl, Wärmebehandlungsberichte mit Härtekurven und unseren eigenen Maßprüfbericht. Alle Dokumente sind auf Englisch und im PDF-Format.
Senden Sie uns Ihre 2D-Zeichnung oder Ihr 3D-Modell. Wir prüfen Material, Toleranz und Wärmebehandlungsanforderungen. Sie erhalten innerhalb von 12 Stunden ein verbindliches Angebot, keine Preisspanne.
E-Mail: sc@bquq.com WhatsApp: +86 13713157787
Wir sind ein Präzisionsfertigungsbetrieb in Dongguan, China. Kein Handelsunternehmen dazwischen. Ihr kundenspezifisches CNC-Spannzangenfutter wird in unserem eigenen Werk bearbeitet, gehärtet, geschliffen und geprüft. Hergestellt in China, mit dokumentierter Qualität, die Sie auditieren können.
| Parameter | Fähigkeit |
|---|---|
| Materialien | AL6061/7075, SUS303/304/316, 45# Stahl, T2 Kupfer, H59 Messing, POM, PEEK, Nylon |
| Toleranz | ±0.005mm Standard, ±0.003mm auf Anfrage |
| Maschinen | 3/4/5-Achsen-CNC, Dreh-Fräsen, Swiss-Drehmaschine |
| Oberfläche | Eloxieren, Vernickeln, Verzinken, Passivieren, Sandstrahlen, Polieren |
| Größenbereich | Max. 400 x 300 x 200 mm |
| Prototyp | 72 Stunden, keine Mindestbestellmenge bei Mustern |
| Inspektion | Vollständiger Bericht pro Charge, CMM-Daten auf Anfrage |
