Dies ist eine verlängerte Spannzange mit Rundbohrung Typ 52, gefertigt exakt nach Ihrer Zeichnung. Wir verkaufen keine Standardlösungen von der Stange. Jedes Stück wird in unserem Werk in Dongguan geschnitten, wärmebehandelt und geschliffen und vor dem Versand auf Rundlauf und Bohrungstoleranz geprüft. Wenn die Zeichnung ±0,005 mm vorgibt, erhalten Sie genau das.
Auf einen Blick: Toleranz ±0,005 mm auf Bohrung und Kegel, Oberflächengüte Ra 0,4 µm, Lieferzeit 7–10 Werktage, keine Mindestbestellmenge. Ein Prototyp oder 5.000 Stück – gleiche Prozesskontrolle.
| Parameter | Wert |
|---|---|
| Materialoptionen | 20CrMnTi, 40Cr, 9Cr18 oder nach Ihrer Vorgabe |
| Härte | 58–62 HRC (einsatzgehärtet), 48–52 HRC (durchgehärtet) |
| Bohrungstyp | Rund, verlängerte Länge |
| Spannzangengröße | Typ 52 (für 52 mm Spindelnase) |
| Bohrungstoleranz | H7 Standard, oder ±0,005 mm auf Anfrage |
| Kegelwinkel | 16° oder 30° gemäß Zeichnung |
| Rundlauf | ≤0,005 mm TIR an der Spitze |
| Oberflächengüte | Ra 0,4 µm auf Bohrung und Kegel |
| Fertigungsverfahren | CNC-Drehen, Innenrundschleifen, Drahterodieren der Schlitze |
| Wärmebehandlung | Vakuumaufkohlen oder Induktionshärten |
| Prüfung | 100% Maßkontrolle, CMM-Bericht pro Charge |
| Lieferzeit | 7–10 Werktage für Standardchargen |
| Mindestbestellmenge | Keine Mindestbestellmenge (1 Stück möglich) |
| Ursprungsland | Hergestellt in China, Werk Dongguan |
1. Chargenrückverfolgbare Qualität. Jede Wärmebehandlungslosung erhält einen eindeutigen Code. Wir dokumentieren Materialzertifikat, Wärmebehandlungsparameter und finale Schleifdaten. Falls ein Bauteil in Ihrer Spindel versagt, können wir es bis zum exakten Ofenzyklus zurückverfolgen. Keine Rätselraten.
2. Prüfbericht pro Charge. Sie müssen nicht danach fragen. Jede Lieferung enthält einen Maßbericht mit gemessenen Werten für Bohrungsdurchmesser, Kegelwinkel und Rundlauf. Bei kritischen Serien ergänzen wir einen CMM-Bericht und ein Materialzertifikat. Das ist Standard, kein kostenpflichtiges Extra.
3. Eine Fabrik für CNC + Stanzteile + Federn + Kühlkörper. Ihr Spannzangenfutter ist kein isoliertes Bauteil. Wenn Ihre Baugruppe zusätzlich einen gestanzten Haltering, einen Federdrücker oder einen Kühlkörper für den Antrieb benötigt, fertigen wir alles unter einem Dach. Weniger Lieferanten, weniger Schnittstellen, weniger Toleranzketten. Sie senden ein Zeichnungspaket; wir koordinieren den Rest.
Diese verlängerte Spannzange Typ 52 ist für CNC-Drehmaschinen und Schweizer-Type Langdrehautomaten mit 52 mm Spindelnase ausgelegt. Die verlängerte Länge reicht tiefer in das Werkstück hinein, sodass Sie längeres Stangenmaterial oder Teile mit zurückgesetzten Merkmalen ohne Steifigkeitsverlust spannen können.
Die Rundbohrungskonstruktion eignet sich für Vollmaterial mit rundem Querschnitt. Wenn Sie Sechskant, Vierkant oder Sonderprofile benötigen, können wir die Bohrung per Drahterodieren entsprechend anpassen – senden Sie einfach die Zeichnung.

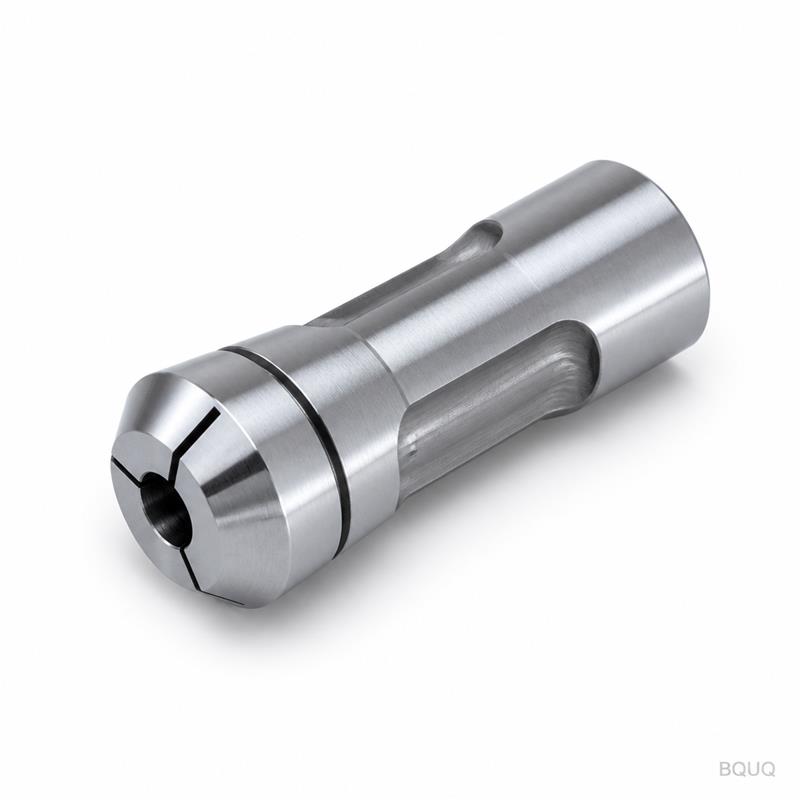

Sie suchen ein anderes Teil? Wir fertigen auch Kundenspezifischer CNC-Spannzangenfutter für Drehautomaten, 15er Rundbohrung, Präzisionsfertigung aus China im selben Werk in Dongguan.
F: Wie hoch ist Ihre Mindestbestellmenge? A: Keine Mindestbestellmenge. Wir fertigen 1 Stück für Prototypen und 5.000+ für die Serienproduktion. Die Werkzeuge sind für Spannzangen Typ 52 Standard, daher gibt es keinen Rüstaufschlag für kleine Chargen.
F: Wie garantieren Sie Toleranz und Qualität? A: Wir schleifen Bohrung und Kegel auf einer CNC-Innenrundschleifmaschine und prüfen dann jedes Teil mit einer Bohrungslehre und einem Kegelring. Der Rundlauf wird auf einem Präzisionsdorn verifiziert. Der Prüfbericht liegt Ihrer Lieferung bei. Sollte ein Teil außerhalb der Spezifikation liegen, ersetzen wir es kostenlos.
F: Wie ist Ihre Lieferzeit? A: 7–10 Werktage für Standardmaterialien und Wärmebehandlung. Wenn Sie eine Eilfertigung in 3 Tagen benötigen, ist dies gegen einen Aufpreis von 20% möglich, abhängig von der Materialverfügbarkeit.
F: Können Sie Materialzertifikate und Wärmebehandlungsberichte bereitstellen? A: Ja. Wir liefern Werkszeugnisse für das Rohmaterial und einen Wärmebehandlungsbericht mit Härtewerten und Einsatzhärtetiefe. Diese sind für jede Charge inklusive, ohne Aufpreis.
Senden Sie Ihre PDF- oder STEP-Datei per E-Mail an sc@bquq.com oder per WhatsApp an +86 13713157787. Wir antworten innerhalb von 12 Stunden mit einem verbindlichen Angebot – inklusive Preis, Lieferzeit und einer Prüfung aller kritischen Toleranzen. Keine Mindestbestellmenge, keine Verpflichtung. Wenn Sie eine zweite Meinung zu Ihrem Spannzangendesign wünschen, sagen Ihnen unsere Ingenieure direkt, ob etwas günstiger oder schneller gefertigt werden kann. Das ist Präzisionsfertigung, so wie wir sie seit 20 Jahren in Dongguan praktizieren.
