Sie benötigen ein Spannzangenfutter, das fest spannt, präzise läuft und ohne Nacharbeit in Ihre Drehautomaten-Spindel passt. Wir fertigen es nach Ihrer Zeichnung. Jede Einheit wird vor dem Versand geprüft. Keine Rätselraten.
Dies ist ein Spannzangenfutter mit Rundbohrung, Typ 15, für Drehautomaten. Die Bohrung wird nach der Wärmebehandlung geschliffen. Der Kegel ist auf Ihre Spindelnase abgestimmt. Wir prüfen jedes Futter vor dem Verpacken mit einer Messuhr. Der Rundlauf liegt unter 0,01 mm.
| Parameter | Wert |
|---|---|
| Typ | Spannzangenfutter mit Rundbohrung, Typ 15 |
| Bohrungsdurchmesserbereich | 3 mm – 15 mm (kundenspezifisch nach Zeichnung) |
| Kegelwinkel | 30° (Standard), andere auf Anfrage |
| Material | 20CrMnTi, 40Cr oder 65Mn nach Ihrer Spezifikation |
| Härte | HRC 58–62 (einsatzgehärtet) |
| Oberflächengüte | Ra 0,4 auf Bohrung, Ra 0,8 auf Kegel |
| Konzentrizität | ≤ 0,01 mm Rundlaufabweichung (TIR) |
| Toleranz | ± 0,005 mm auf kritische Maße |
| Fertigungsverfahren | CNC-Drehen, Fräsen, Wärmebehandlung, spitzenloses Schleifen, Außen-/Innenrundschleifen |
| Chargengröße | 1 bis 10.000+ |
| Prüfung | 100% Maßprüfung, Bericht pro Charge |
| Lieferzeit | 10–15 Werktage (kundenspezifisch), 5 Tage (Standardgrößen) |
Wir verwenden CNC-Drehmaschinen und Schleifmaschinen mit angetriebenen Werkzeugen. Die Wärmebehandlung erfolgt hauseigen in einem Vakuumofen. Der Endschliff erfolgt auf einer Studer oder einem gleichwertigen System. Jedes Spannzangenfutter erhält eine Seriennummer.
1. Chargenrückverfolgbare Qualität. Jede Charge erhält einen eindeutigen Code. Wir dokumentieren die Materialschmelzennummer, Wärmebehandlungsparameter und Endprüfdaten. Wenn ein Problem in Ihrer Fertigungslinie auftritt, können wir es in Minuten zurückverfolgen. Keine vagen Antworten.
2. Prüfbericht pro Charge. Sie erhalten mit jeder Bestellung einen Maßbericht. Dieser listet Bohrungsgröße, Kegelwinkel, Härte und Rundlauf auf. Wir verwenden ein Koordinatenmessgerät (KMG) und ein Profilometer. Der Bericht wird von unserem QC-Ingenieur unterzeichnet. Sie müssen bei Ankunft nicht alles neu messen.
3. Eine Fabrik für CNC + Stanzen + Federn + Kühlkörper. Ihr Spannzangenfutter ist keine Insel. Oft benötigen Sie auch eine Feder, einen gestanzten Haltering oder einen Kühlkörper für den Spindelmotor. Wir fertigen alle unter einem Dach. Eine Bestellung, ein Versandort, ein Ansprechpartner. Das reduziert Ihre Lieferantenliste und Ihre Logistikkosten.
Dieses Spannzangenfutter passt zu Drehautomaten, die für die Hochvolumen-Drehbearbeitung kleiner Teile verwendet werden. Typische Anwendungen:
Wenn Sie Teile unter 15 mm Durchmesser auf einem Drehautomaten bearbeiten, ist dieses Spannzangenfutter die Schnittstelle zwischen Ihrer Spindel und Ihrem Werkstück. Wenn es falsch ist, ist jedes Teil Ausschuss. Wenn es richtig ist, können Sie stundenlang unbeaufsichtigt produzieren.

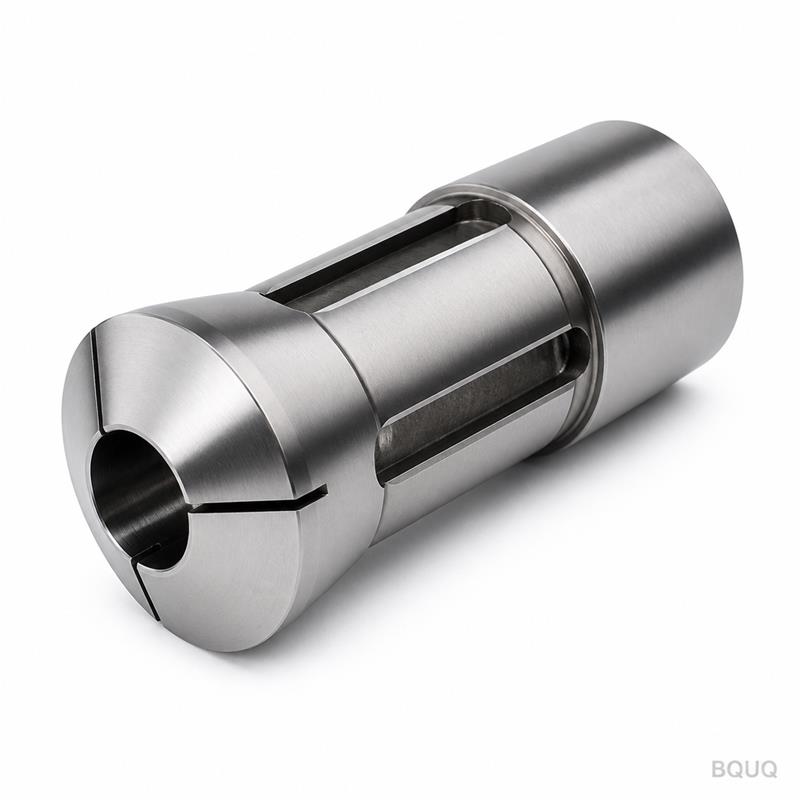

Sie suchen ein anderes Teil? Wir fertigen auch Kundenspezifischer CNC-Automatendreh-Feder-Spannzangenfutter Typ 643 mit Rundbohrung | BQUQ im selben Werk in Dongguan.
F: Wie hoch ist Ihre Mindestbestellmenge (MOQ)? A: Keine Mindestbestellmenge. Wir fertigen ein Stück für Prototypen und Tausende für die Produktion. Der Stückpreis sinkt mit der Menge, aber wir lehnen Kleinaufträge nicht ab.
F: Wie garantieren Sie Toleranz und Qualität? A: Wir schleifen Bohrung und Kegel nach der Wärmebehandlung. Wir messen jede Einheit mit einem Koordinatenmessgerät und einer Messuhr. Der Prüfbericht liegt der Sendung bei. Wenn ein Maß außerhalb der Spezifikation liegt, ersetzen wir das Spannzangenfutter auf unsere Kosten.
F: Wie ist Ihre Lieferzeit für ein kundenspezifisches CNC-Spannzangenfutter? A: Standardgrößen werden in 5 Werktagen versendet. Kundenspezifische Bohrungen und Kegel benötigen 10–15 Werktage ab Freigabe der Zeichnung. Wir geben keine Lieferzeiten an, die wir nicht einhalten können.
F: Können Sie Materialzertifikate bereitstellen? A: Ja. Wir stellen Werkszeugnisse für das Rohmaterial und unseren eigenen Wärmebehandlungsbericht zur Verfügung. Wenn Sie eine Prüfung durch Dritte benötigen, organisieren wir diese zum Selbstkostenpreis.
Senden Sie uns Ihre Zeichnung oder eine Skizze. Wir prüfen Bohrungsgröße, Kegelwinkel und Material. Sie erhalten ein verbindliches Angebot innerhalb von 12 Stunden.
E-Mail: sc@bquq.com WhatsApp: +86 13713157787
Wir sind ein Präzisionsfertigungsbetrieb in Dongguan, China, mit 20 Jahren Erfahrung. Ihr kundenspezifisches CNC-Spannzangenfutter wird in China hergestellt, geprüft und pünktlich geliefert. Keine Mindestbestellmenge. Keine Überraschungen. Senden Sie die Zeichnung.
| Parameter | Fähigkeit |
|---|---|
| Materialien | AL6061/7075, SUS303/304/316, 45# Stahl, T2 Kupfer, H59 Messing, POM, PEEK, Nylon |
| Toleranz | ±0.005mm Standard, ±0.003mm auf Anfrage |
| Maschinen | 3/4/5-Achsen-CNC, Dreh-Fräsen, Swiss-Drehmaschine |
| Oberfläche | Eloxieren, Vernickeln, Verzinken, Passivieren, Sandstrahlen, Polieren |
| Größenbereich | Max. 400 x 300 x 200 mm |
| Prototyp | 72 Stunden, keine Mindestbestellmenge bei Mustern |
| Inspektion | Vollständiger Bericht pro Charge, CMM-Daten auf Anfrage |
