Ihre Spannzange Typ 36 wird exakt nach Ihrer Zeichnung gefertigt – nicht nach einem Lagerkatalog. Wir halten die kritischen Maße – Bohrungsdurchmesser, Nutbreite und Position der Passfeder-Nut – vor dem Versand innerhalb von ±0,005 mm ein. Jedes Teil wird zu 100 % mit einem kalibrierten Luftmessgerät und CMM-Bericht geprüft.
Auf einen Blick: Toleranz ±0,005 mm auf die Bohrung, Oberflächengüte Ra 0,4, Lieferzeit 7–10 Werktage, keine Mindestbestellmenge. Ein Stück oder tausend Stück – gleiche Prozesskontrolle.
Dies ist ein kundenspezifischer CNC-Spannzangenfutter, hergestellt in China, aus unserem Werk in Dongguan. Wir fertigen diesen exakten Teiltyp seit 20 Jahren. Sie senden die Zeichnung, wir liefern ein verbindliches Angebot und einen Fertigungsplan.
| Parameter | Wert |
|---|---|
| Materialoptionen | 65Mn Federstahl, 20CrMnTi, 42CrMo, SUS420 |
| Härte | HRC 45–52 (durchgehärtet) oder HRC 58–62 (einsatzgehärtet) |
| Bohrungstoleranz | ±0,005 mm |
| Nutbreitentoleranz | ±0,01 mm |
| Winkeltoleranz Passfeder-Nut | ±0,5° |
| Konzentrizität (Bohrung zu Außen-Ø) | ≤0,008 mm |
| Oberflächengüte | Ra 0,4 auf Bohrung, Ra 0,8 auf Außen-Ø |
| Verfahren | CNC-Drehen, CNC-Fräsen, Drahterodieren für Nut, Wärmebehandlung |
| Losgröße | 1–50.000 Stück, keine Mindestbestellmenge |
| Lieferzeit | 7–10 Werktage für Prototypen, 15–20 Tage für Serienproduktion |
| Prüfung | 100 % Maßprüfung, Materialzertifikat, Härteprüfbericht |
Wir verwenden CNC-Schweizerdrehmaschinen für den Körper und Drahterodieren für die Passfeder-Nut. Die Wärmebehandlung erfolgt intern in einem Vakuumofen, um eine Entkohlung zu vermeiden. Die Nutenkanten werden gemäß Ihrer Spezifikation entgratet und verrundet – keine scharfen Kanten, die sich an der Spindel verfangen.
1. Chargenrückverfolgbare Qualität. Jede Spannzange erhält eine eindeutige Schmelznummer. Wir dokumentieren Materialcharge, Maschinenbediener und Prüfdaten für jede Charge. Wenn ein Teil in Ihrer Spindel ausfällt, können wir es bis zum exakten Wärmebehandlungszyklus und Schneidwerkzeug zurückverfolgen. Keine Rätselraten.
2. Prüfbericht pro Charge. Sie erhalten mit jeder Lieferung einen vollständigen Maßbericht – kein allgemeines Zertifikat. Er listet Bohrungsdurchmesser, Nutbreite, Position der Passfeder-Nut, Härte und Oberflächenrauheit für jedes geprüfte Teil auf. Auf Wunsch senden wir auch Fotos der CMM-Messpunkte.
3. Eine Fabrik für CNC + Stanzen + Federn + Kühlkörper. Ihr Spannzangenfutter ist möglicherweise Teil einer größeren Baugruppe. Wir fertigen die Spannzange, die betätigende Feder, die gestanzte Halteplatte und den Kühlkörper für die Spindelkühlung – alles unter einem Dach. Weniger Lieferanten, weniger Toleranzketten, eine Lieferadresse.
Eine Spannzange Typ 36 mit Passfeder-Nut ist ein Spannmittel für automatische Drehmaschinen und Schweizerdrehmaschinen. Sie spannt Stangenmaterial oder vorbearbeitete Teile während Dreh-, Fräs- und Bohroperationen.
Die Passfeder-Nut ist kritisch. Sie verhindert die Rotation der Spannzange im Futterkörper, sodass Ihr Werkzeugweg wiederholbar bleibt. Wenn die Nut auch nur 0,1 mm abweicht, entstehen Rattermarken und inkonsistente Teillängen. Wir bearbeiten die Nut in derselben Aufspannung wie die Bohrung, um die Konzentrizität zu gewährleisten.

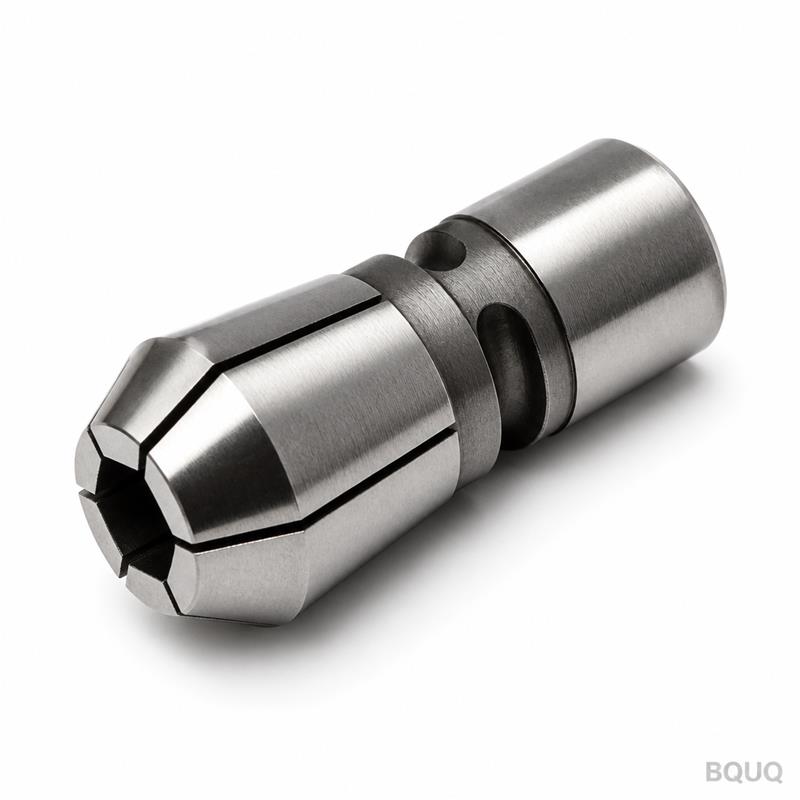

Sie suchen ein anderes Teil? Wir fertigen auch Kundenspezifisch CNC-gefertigte Auto-Langdrehmaschinen-Spannzange Typ 42 mit Sechskantbohrung und Federwirkung im selben Werk in Dongguan.
F: Wie hoch ist Ihre Mindestbestellmenge? A: Keine Mindestbestellmenge. Wir fertigen einen Prototypen oder 50.000 Stück. Der Stückpreis sinkt mit der Menge, aber das Erstmuster wird immer auf die gleiche Weise geprüft.
F: Wie garantieren Sie die Toleranz einer Spannzangennut? A: Wir schneiden die Nut nach der Wärmebehandlung per Drahterodieren. Dies vermeidet Verzug durch Fräsen. Wir messen die Nutbreite mit einem Lehrdorn-Satz und die Winkelposition mit einem CMM. Der Bericht ist Ihrer Lieferung beigefügt.
F: Wie hoch ist Ihre Lieferzeit für eine kundenspezifische Spannzange? A: 7–10 Werktage für einen Prototypen, 15–20 Tage für Serienproduktion. Bei Eilbedarf können wir die Charge aufteilen und die ersten 20 % in 5 Tagen versenden.
F: Können Sie Materialzertifikate bereitstellen? A: Ja. Wir liefern Werkszeugnisse für das Rohmaterial, Wärmebehandlungsaufzeichnungen und Härteprüfberichte. Alle sind über die Chargennummer auf den Teilen rückverfolgbar.
Senden Sie uns Ihre Zeichnung der Spannzange Typ 36 mit den Maßen der Passfeder-Nut. Wir antworten innerhalb von 12 Stunden mit einem verbindlichen Angebot – Preis, Lieferzeit und einer Fertigungsprüfung, falls wir Risiken in Ihren Toleranzen erkennen.
E-Mail: sc@bquq.com WhatsApp: +86 13713157787
Keine Mindestbestellmenge. Keine Mindestbestellgebühr. Präzisionsfertigung, vor dem Versand verifiziert.
| Parameter | Fähigkeit |
|---|---|
| Materialien | AL6061/7075, SUS303/304/316, 45# Stahl, T2 Kupfer, H59 Messing, POM, PEEK, Nylon |
| Toleranz | ±0.005mm Standard, ±0.003mm auf Anfrage |
| Maschinen | 3/4/5-Achsen-CNC, Dreh-Fräsen, Swiss-Drehmaschine |
| Oberfläche | Eloxieren, Vernickeln, Verzinken, Passivieren, Sandstrahlen, Polieren |
| Größenbereich | Max. 400 x 300 x 200 mm |
| Prototyp | 72 Stunden, keine Mindestbestellmenge bei Mustern |
| Inspektion | Vollständiger Bericht pro Charge, CMM-Daten auf Anfrage |
