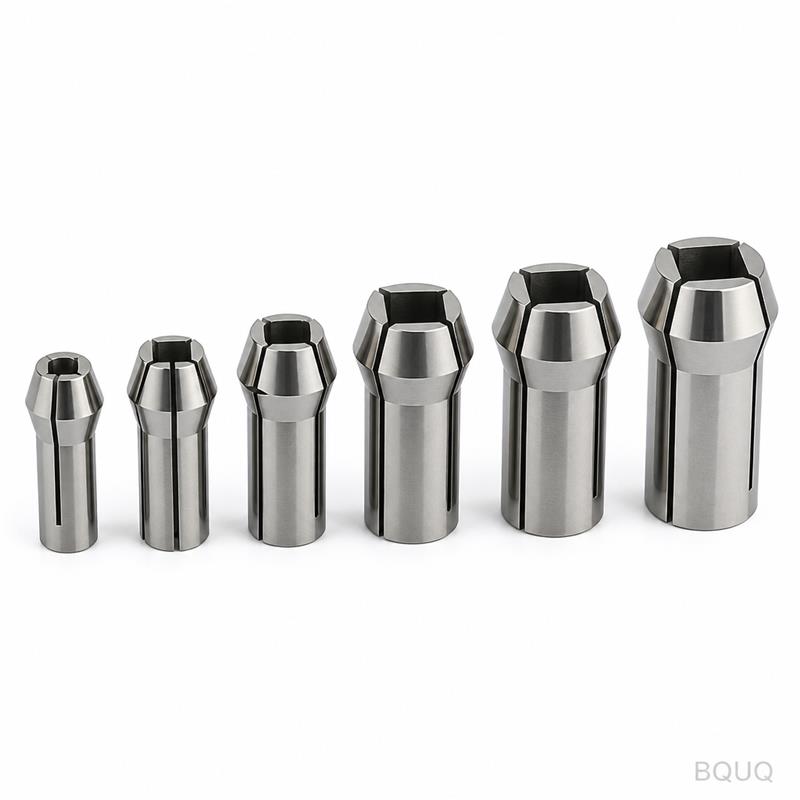

Ihre Zeichnung definiert das Bauteil. Unsere Maschinen erledigen den Rest. Wir fertigen diesen Spannzangen-Satz mit Vierkantbohrung für Automatendrehmaschinen exakt nach Ihrer Zeichnung – nicht nach einem Lagerkatalog. Jede Spannzange wird vor Verlassen unserer Fertigung in Dongguan auf Bohrungsgeometrie, Rundlaufgenauigkeit und Härte geprüft.
Auf einen Blick: Toleranz ±0,005 mm auf Bohrung und Kegel. Lieferzeit 10–15 Werktage für Sondergrößen. Keine Mindestbestellmenge – bestellen Sie ein Stück oder einhundert. Materialoptionen umfassen 65Mn, GCr15 und 20CrMnTi.
| Parameter | Wert |
|---|---|
| Größenbereich | 15 mm bis 52 mm Bohrungsdurchmesser |
| Bohrungsform | Vierkant, gemäß Kundenzeichnung |
| Material | 65Mn Federstahl, GCr15 Wälzlagerstahl, 20CrMnTi Einsatzstahl |
| Härte | 45–55 HRC (Kern), 58–62 HRC (Randschicht, falls spezifiziert) |
| Toleranz | ±0,005 mm auf Bohrung, ±0,01 mm auf Kegelwinkel |
| Rundlaufgenauigkeit | ≤0,008 mm TIR |
| Oberflächengüte | Ra 0,4 μm auf Bohrung, Ra 0,8 μm auf Außenkegel |
| Fertigungsverfahren | CNC-Drehen, Innenschleifen, Drahterodieren der Vierkantbohrung, Wärmebehandlung |
| Prüfung | 100 % Maßprüfung, CMM-Bericht pro Charge |
| Chargengröße | 1 bis 5.000 Stück |
| Lieferzeit | 10–15 Tage bei Sonderanfertigung, 5 Tage bei Standardgrößen |
| Zertifizierung | Materialzeugnisse, Wärmebehandlungskurven, Prüfbericht |
1. Chargenrückverfolgbare Qualität, keine Stichprobenprüfung. Jede Spannzange erhält eine eindeutige Chargennummer. Wir speichern Schmelznummern des Rohmaterials, Ofenprotokolle der Wärmebehandlung und Endprüfdaten für 24 Monate. Wenn ein Problem in Ihrer Fertigungslinie auftritt, können wir es bis zur exakten Schmelze und zum Prozessschritt zurückverfolgen. Keine Rätselraterei.
2. Prüfbericht pro Charge – kostenlos. Jede Bestellung wird mit einem Maßbericht geliefert. Wir messen Bohrungsbreite, Eckenradius der Vierkantbohrung, Kegelwinkel und Härte an jedem einzelnen Stück. Sie erhalten die Daten, bevor die Teile eintreffen. Keine Überraschungen bei der Eingangskontrolle.
3. Eine Fabrik für CNC-Bearbeitung, Stanzen, Federn und Kühlkörper. Ihr Spannzangen-Satz benötigt möglicherweise einen Federhalter, eine gestanzte Unterlegscheibe oder einen Kühlkörper für den Spindelantrieb. Wir fertigen alle unter einem Dach. Sie erhalten eine Bestellung, ein Lieferdatum und einen Qualitätsstandard. Keine Koordinationsprobleme mit Drittanbietern.
Spannzangen mit Vierkantbohrung sind nicht für Rundmaterial geeignet. Sie spannen Vierkant-, Sechskant- oder Profilstangenmaterial an Automatendrehmaschinen und CNC-Drehzentren. Typische Anwendungen:
Wir fertigen auch den passenden Spannzangenfutter-Grundkörper, falls Ihre Maschine eine komplette Baugruppe benötigt. Senden Sie uns die Spindelnasen-Zeichnung und wir passen den Kegel an.
Sie suchen ein anderes Teil? Wir fertigen auch Kundenspezifische CNC-Spannzangenfutter Auto-Drehmaschine Typ 46 Rundmaterial im selben Werk in Dongguan.
F: Gibt es wirklich keine Mindestbestellmenge? A: Korrekt. Wir fertigen ein Stück für die Prototypenvalidierung. Produktionspreise gelten ab 10 Stück. Unsere CNC-Rüstkosten sind fix, daher sind kleine Chargen wirtschaftlich. Für eine Spannzange mit 15 mm Vierkantbohrung beträgt der Einzelstückpreis etwa das 1,5-fache des Preises bei 100 Stück.
F: Wie garantieren Sie Toleranz und Qualität? A: Wir schleifen Kegel und Bohrung in derselben Aufspannung, um die Rundlaufgenauigkeit zu gewährleisten. Jede Spannzange wird auf einem Koordinatenmessgerät mit einer Auflösung von 0,001 mm vermessen. Der Prüfbericht listet die Istwerte für jedes kritische Maß auf. Wenn ein Wert außerhalb der Spezifikation liegt, wird das Teil verschrottet, nicht versendet.
F: Wie ist Ihre Lieferzeit für ein kundenspezifisches Set? A: Standardgrößen (15, 20, 25, 32, 42, 52 mm) werden in 5 Tagen versendet. Kundenspezifische Bohrungsformen oder Sondermaterialien benötigen 10–15 Tage. Die Wärmebehandlung verlängert die Lieferzeit um 3 Tage, wenn ein bestimmter Härtebereich erreicht werden muss. Wir nennen Ihnen verbindliche Termine, sobald Sie uns die Zeichnung senden.
F: Stellen Sie Materialzeugnisse zur Verfügung? A: Ja. Wir liefern Werkszeugnisse für den Rohstahl, Wärmebehandlungskurven und Härteprüfergebnisse. Für GCr15 fügen wir den Bericht über die Weichglühung bei. Für 20CrMnTi fügen wir die Messung der Einsatzhärtungstiefe bei. Alle Dokumente sind in englischer Sprache.
Warten Sie nicht länger darauf, dass Übersee-Lieferanten grundlegende Fragen beantworten. Senden Sie uns Ihre Spannzangen-Zeichnung und erhalten Sie innerhalb von 12 Stunden ein verbindliches Angebot. Wir antworten mit Preis, Lieferzeit und einer technischen Bewertung möglicher Fertigungsprobleme.
Senden Sie Ihre PDF- oder STEP-Datei per E-Mail an sc@bquq.com oder kontaktieren Sie uns per WhatsApp unter +86 13713157787. Wir sind in Dongguan, China, und antworten innerhalb eines Werktags. Präzisionsfertigung ist unser einziges Geschäft. Ihre Zeichnung ist der Ausgangspunkt.
| Parameter | Fähigkeit |
|---|---|
| Materialien | AL6061/7075, SUS303/304/316, 45# Stahl, T2 Kupfer, H59 Messing, POM, PEEK, Nylon |
| Toleranz | ±0.005mm Standard, ±0.003mm auf Anfrage |
| Maschinen | 3/4/5-Achsen-CNC, Dreh-Fräsen, Swiss-Drehmaschine |
| Oberfläche | Eloxieren, Vernickeln, Verzinken, Passivieren, Sandstrahlen, Polieren |
| Größenbereich | Max. 400 x 300 x 200 mm |
| Prototyp | 72 Stunden, keine Mindestbestellmenge bei Mustern |
| Inspektion | Vollständiger Bericht pro Charge, CMM-Daten auf Anfrage |
