EinleitungIhre Zeichnung definiert das Bauteil. Wir definieren den Prozess, um es zu spannen. Dieses Automatendreh-Futterzangen-Set umfasst die Serien 34, 36, 38 und 40. Wir bearbeiten jede Spannzange

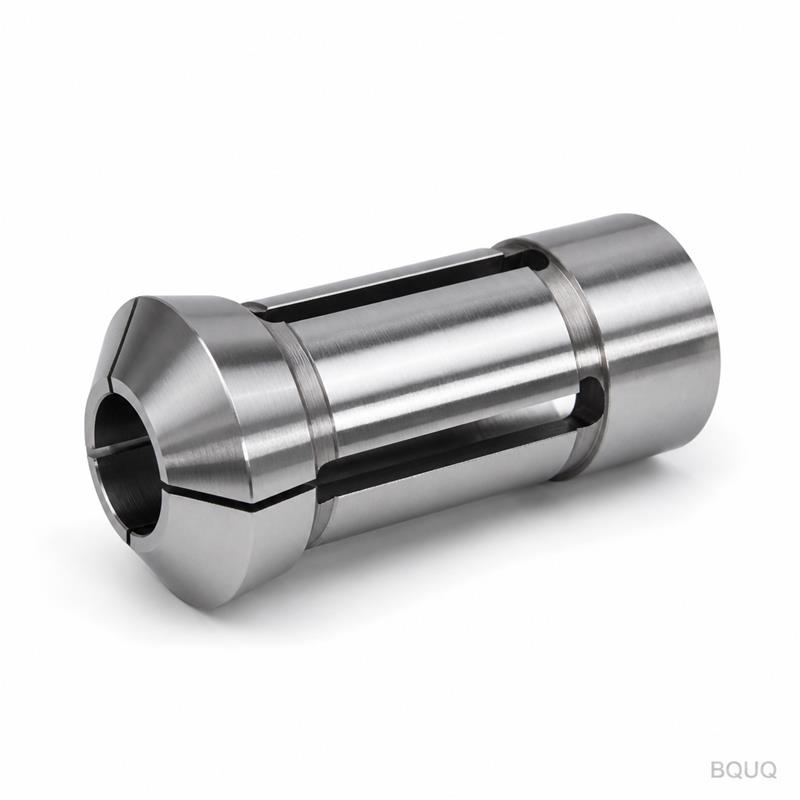

Ihre Zeichnung definiert das Bauteil. Wir definieren den Prozess, um es zu spannen. Dieses Automatendreh-Futterzangen-Set umfasst die Serien 34, 36, 38 und 40. Wir bearbeiten jede Spannzange aus massivem Stangenmaterial. Wir prüfen jede kritische Abmessung vor dem Versand.
Keine Rätselraten. Keine Standardlösungen von der Stange. Sie erhalten eine Spannzange, die präzise greift und sich zuverlässig wiederholt.
Auf einen Blick: Toleranz ±0,005 mm auf Bohrung und Konus. Lieferzeit 7–10 Tage für Standardmaterialien. Keine Mindestbestellmenge. Vollständige Materialzertifizierung bei jeder Charge.
| Parameter | Wert |
|---|---|
| Verfügbare Serien | 34, 36, 38, 40 (Standard-Automatendreh-Spindelgrößen) |
| Materialien | 20CrMnTi (einsatzgehärtet), 65Mn Federstahl, AISI 4140, SUS440C |
| Härte | 58–62 HRC (einsatzgehärtet), 45–50 HRC (Federstahl) |
| Bearbeitungsverfahren | CNC-Drehen, Innenschleifen, Drahterodieren der Schlitze |
| Bohrungstoleranz | +0,005 / -0,000 mm |
| Konuswinkel-Toleranz | ±0,005° |
| Oberflächengüte | Ra 0,4 µm auf der Spannfläche, Ra 0,8 µm ansonsten |
| Schlitze | 3-Schlitz- oder 6-Schlitz-Design gemäß Ihrer Zeichnung |
| Wärmebehandlung | Aufkohlen oder Induktionshärten, anschließend Anlassen |
| Prüfung | 100% Dimensionsprüfung, Härteprüfung je Charge |
| Losgröße | 1 Stück bis 10.000 Stück möglich |
| Lieferzeit | 7–10 Tage für Prototypen, 15–20 Tage für Serienproduktion |
Wir bearbeiten diese auf Citizen- und Star-Schlitzkopfdrehmaschinen für den Spannzangenkörper. Anschließend schleifen wir Bohrung und Konus auf einer Studer-Universalrundschleifmaschine. Die Schlitze werden per Drahterosion gefertigt – gratfrei und mit gleichbleibender Breite.
1. Chargenrückverfolgbare Qualität. Jede Wärmebehandlungscharge erhält einen eindeutigen Code. Wir dokumentieren Härte, Einsatzhärtetiefe und Dimensionsdaten zu diesem Code. Sollte in Ihrer Produktion ein Problem auftreten, können wir es der exakten Charge und dem Datum zuordnen. Sie erhalten einen vollständigen Bericht, keine vagen Entschuldigungen.
2. Prüfbericht pro Charge. Jede Charge wird mit einem Dimensionsprüfbericht geliefert. Dieser listet Bohrungsdurchmesser, Konuswinkel, Schlitzbreite und Härtewerte auf. Wir verwenden ein Koordinatenmessgerät und einen Rockwell-Härteprüfer. Der Bericht wird von unserem QC-Ingenieur unterzeichnet. Sie können jeden Wert bei Erhalt überprüfen.
3. Eine Fabrik für CNC, Stanzen, Federn und Kühlkörper. Ihr Spannzangen-Set ist kein isoliertes Bauteil. Es arbeitet in einer Maschine, die möglicherweise auch unsere gestanzten Unterlegscheiben, Druckfedern oder Kühlkomponenten verwendet. Ein Auftrag, ein Qualitätsstandard, ein Versandpunkt. Wir betreiben diese Fabrik seit 20 Jahren. Wir wissen, wie man mehrere Fertigungslinien ohne Verzögerungen koordiniert.
Diese Spannzangen spannen Stangenmaterial in Automatendrehmaschinen. Sie halten rundes, sechskantiges oder quadratisches Material während Dreh-, Bohr- und Gewindeschneidoperationen.
Typische Anwendungen:
Wenn Ihre Maschine eine Spannzange der Serie 34, 36, 38 oder 40 verwendet, können wir ein Ersatzteil oder eine kundenspezifische Variante fertigen. Auf Anfrage stellen wir auch Abstufungsspannzangen, Notspannzangen und Abziehspannzangen her.
Sie suchen ein anderes Teil? Wir fertigen auch Kundenspezifische CNC-Spannzangenfutter-Sets 15 20 25 32 | Präzisionsfertigung aus China im selben Werk in Dongguan.
F: Wie hoch ist Ihre Mindestbestellmenge? A: Keine Mindestbestellmenge. Wir akzeptieren ein einzelnes Stück zum Testen. Produktionspreise gelten ab 50 Stück pro Größe. Wir halten die Werkzeugkosten niedrig, indem wir für die meisten Serien Standardrohlinge verwenden.
F: Wie kontrollieren Sie Toleranz und Qualität? A: Wir schleifen Bohrung und Konus nach der Wärmebehandlung. Dies beseitigt Verzug durch das Härten. Wir messen jede Spannzange mit einer Bohrlehre und einem Sinuslineal. Die Härte wird pro Charge auf der Rockwell-Skala geprüft. Wir verwerfen jedes Teil außerhalb von ±0,005 mm an der Bohrung.
F: Wie ist Ihre Lieferzeit für eine kundenspezifische Spannzange? A: Prototyp in 7–10 Tagen nach Zeichnungsfreigabe. Serienproduktionen von 500 Stück dauern 15–20 Tage. Für Eilaufträge können wir gegen einen Aufschlag von 15% auf 5 Tage beschleunigen. Wir versenden weltweit per DHL oder FedEx.
F: Können Sie Materialzertifikate bereitstellen? A: Ja. Wir liefern Werkszeugnisse für das Rohmaterial mit jeder Sendung. Wärmebehandlungsberichte sind für gehärtete Spannzangen enthalten. Falls Sie eine Fremdprüfung benötigen, arrangieren wir diese zum Selbstkostenpreis.
Senden Sie uns Ihre Zeichnung im PDF-, STEP- oder IGES-Format. Wir prüfen Material, Toleranz und Menge. Sie erhalten innerhalb von 12 Stunden ein verbindliches Angebot.
E-Mail: sc@bquq.com WhatsApp: +86 13713157787
Präzisionsfertigung ist unser Kerngeschäft. Kundenspezifische CNC-Spannzangenfutter-Teile, hergestellt in China, ohne Mindestbestellmenge und mit vollständiger Rückverfolgbarkeit. Senden Sie die Zeichnung. Wir übernehmen den Rest.
| Parameter | Fähigkeit |
|---|---|
| Materialien | AL6061/7075, SUS303/304/316, 45# Stahl, T2 Kupfer, H59 Messing, POM, PEEK, Nylon |
| Toleranz | ±0.005mm Standard, ±0.003mm auf Anfrage |
| Maschinen | 3/4/5-Achsen-CNC, Dreh-Fräsen, Swiss-Drehmaschine |
| Oberfläche | Eloxieren, Vernickeln, Verzinken, Passivieren, Sandstrahlen, Polieren |
| Größenbereich | Max. 400 x 300 x 200 mm |
| Prototyp | 72 Stunden, keine Mindestbestellmenge bei Mustern |
| Inspektion | Vollständiger Bericht pro Charge, CMM-Daten auf Anfrage |
