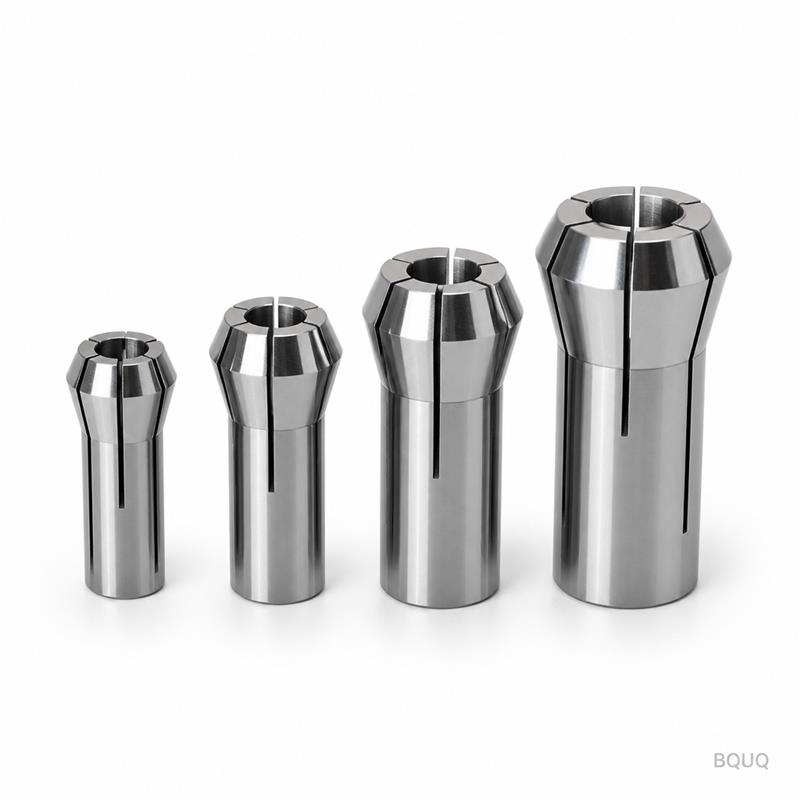

Ihre Zeichnung definiert das Bauteil. Unsere Maschinen setzen es um. Wir fertigen kundenspezifische CNC-Spannzangen von 20 mm bis 200 mm Außendurchmesser, mit Bohrungsdurchmessern von 1 mm bis 50 mm. Jede Einheit wird vor dem Versand geprüft – nicht stichprobenartig, nicht punktuell. Wir messen kritische Maße auf einem Koordinatenmessgerät (KMG) und dokumentieren die Daten. Entspricht ein Teil nicht Ihrer Zeichnung, wird es nicht versendet.
Wir sind ein Präzisionsfertigungsbetrieb in Dongguan, China, mit 20 Jahren Erfahrung in der CNC-Bearbeitung. Sie senden die Zeichnung. Wir liefern ein Bauteil, das in Ihre Spindel passt und Ihr Werkstück sicher spannt.
| Parameter | Wert |
|---|---|
| Material | 20CrMnTi, 42CrMo, 65Mn, SUS440C, SUS304, AISI 4140 |
| Härte | 58–62 HRC (einsatzgehärtet), 40–45 HRC (durchgehärtet) |
| Außendurchmesser-Bereich | 20 mm – 200 mm |
| Bohrungsbereich | 1 mm – 50 mm |
| Kegelwinkel | 16°, 20°, 30° oder nach Zeichnung (JIS, DIN, ER und kundenspezifisch) |
| Toleranz | ±0,005 mm auf Bohrung, Kegel und Rundlauf |
| Oberflächengüte | Ra 0,4 µm auf Bohrung, Ra 0,8 µm auf Außendurchmesser |
| Verfahren | CNC-Drehen, Innenschleifen, Drahterodieren für Nuten, Wärmebehandlung |
| Prüfung | 100 % KMG-Kontrolle, Härteprüfung, Rundlaufmessung |
| Losgröße | 1 Stück bis 100.000 Stück |
| Lieferzeit | Prototyp 10–15 Tage, Serie 20–25 Tage |
| Zertifizierungen | ISO 9001:2015, Materialwerkszeugnisse, Wärmebehandlungsberichte |
Wir schleifen die Bohrung nach der Wärmebehandlung. Dadurch wird der Kegelwinkel über die gesamte Länge innerhalb von 0,002 mm gehalten. Nuten werden drahterodiert, nicht gefräst, um Grate zu vermeiden und die Kantenschärfe zu erhalten. Jede Spannzange ist für die Rückverfolgbarkeit serialisiert.
1. Chargenrückverfolgbare Qualität Jede Spannzange erhält eine Seriennummer. Wir verknüpfen sie mit der Materialschmelznummer, der Wärmebehandlungscharge und den Prüfaufzeichnungen. Falls ein Bauteil in sechs Monaten in Ihrer Maschine versagt, können wir es bis zur exakten Stahlschmelze und zum Abschreckzyklus zurückverfolgen. Keine Spekulationen. Keine Schuldzuweisungen.
2. Prüfbericht pro Charge Sie erhalten zu jeder Bestellung einen vollständigen Maßbericht. Dieser umfasst Bohrungsdurchmesser, Kegelwinkel, Rundlauf, Härte und Oberflächenrauheit. Wir senden außerdem Fotos des KMG-Bildschirms und des tatsächlichen Bauteils. Sie müssen unsere Teile nicht nachmessen. Sie können es – aber Sie werden keine Abweichung finden.
3. Eine Fabrik für CNC + Stanzteile + Federn + Kühlkörper Wir betreiben vier Produktionslinien unter einem Dach: CNC-Bearbeitung, Metallstanzung, Federwicklung und Kühlkörperfertigung. Wenn Ihre Spannzangen-Baugruppe einen federbelasteten Auswerfer, einen gestanzten Haltering oder ein wärmebehandeltes Gehäuse benötigt, fertigen wir alles hier. Sie haben einen Ansprechpartner, eine Rechnung, einen Versandpunkt. Das reduziert Ihren Lieferantenverwaltungsaufwand um mindestens 30 %.
Kundenspezifische CNC-Spannzangen aus unserer Fabrik laufen in Schweizer Drehautomaten, CNC-Drehzentren und automatischen Stangenvorschubgeräten. Sie finden sie in:
Sie suchen ein anderes Teil? Wir fertigen auch Kundenspezifischer CNC-Spannzangenfutter Auto-Drehmaschine Typ 36 mit hinterem Gewinde Nahaufnahme | BQUQ im selben Werk in Dongguan.
F: Wie hoch ist Ihre Mindestbestellmenge? A: Keine Mindestbestellmenge. Wir fertigen einen Prototypen zum Testen oder 100.000 Stück. Der Stückpreis sinkt mit der Menge, aber der Qualitätsstandard bleibt identisch. Wir ändern unsere Prozesse nicht für kleine Bestellungen.
F: Wie garantieren Sie Toleranz und Qualität? A: Wir messen 100 % der kritischen Maße auf einem Koordinatenmessgerät. Bohrung und Kegel werden geschliffen, nicht gedreht, um ±0,005 mm zu erreichen. Wir senden Ihnen den Prüfbericht mit der Lieferung. Wenn ein Teil außerhalb der Spezifikation liegt, ersetzen wir es kostenlos, einschließlich Versand.
F: Wie ist Ihre Lieferzeit für eine kundenspezifische CNC-Spannzange? A: Prototypen werden 10–15 Arbeitstage nach Zeichnungsfreigabe versendet. Serienfertigungen ab 1.000 Stück werden in 20–25 Tagen geliefert. Für dringende Prototypen können wir auf 7 Tage beschleunigen, abhängig von der Materialverfügbarkeit.
F: Stellen Sie Materialzertifikate und Wärmebehandlungsberichte bereit? A: Ja. Jede Charge umfasst ein Werkszeugnis für das Rohmaterial und einen Wärmebehandlungsbericht mit Härte und Einsatzhärtungstiefe. Auf Anfrage stellen wir auch eine RoHS- und REACH-Konformitätserklärung bereit, falls Ihre Anwendung dies erfordert.
Hören Sie auf, Angebote von Zwischenhändlern zu vergleichen. Arbeiten Sie direkt mit der Fabrik. Senden Sie uns Ihre Zeichnung, und wir erstellen Ihnen innerhalb von 12 Stunden ein verbindliches Angebot. Geben Sie Material, Toleranz und Menge an. Wir sagen Ihnen, ob Ihr Design schneller oder kostengünstiger gefertigt werden kann, ohne die Qualität zu beeinträchtigen.
E-Mail: sc@bquq.com WhatsApp: +86 13713157787
Wir sind ein Präzisionsfertigungspartner, kein Makler. Ihre kundenspezifische CNC-Spannzange wird in China hergestellt, aber nach internationalen Standards gemessen. Keine Mindestbestellmenge, keine Überraschungen, keine Ausreden. Senden Sie noch heute Ihre Zeichnung.
| Parameter | Fähigkeit |
|---|---|
| Materialien | AL6061/7075, SUS303/304/316, 45# Stahl, T2 Kupfer, H59 Messing, POM, PEEK, Nylon |
| Toleranz | ±0.005mm Standard, ±0.003mm auf Anfrage |
| Maschinen | 3/4/5-Achsen-CNC, Dreh-Fräsen, Swiss-Drehmaschine |
| Oberfläche | Eloxieren, Vernickeln, Verzinken, Passivieren, Sandstrahlen, Polieren |
| Größenbereich | Max. 400 x 300 x 200 mm |
| Prototyp | 72 Stunden, keine Mindestbestellmenge bei Mustern |
| Inspektion | Vollständiger Bericht pro Charge, CMM-Daten auf Anfrage |
