Kundenspezifischer CNC-Spannzangenfutter mit langer Nase, verlängert, Auto-Drehmaschine Typ 46
EinleitungIhre Zeichnung definiert das Bauteil. Wir fertigen es.Dies ist ein kundenspezifisches CNC-Spannzangenfutter für Auto-Drehmaschinen-Spindeln des Typs 46. Lange Nase, verlängerte Reichweite, g
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Ihre Zeichnung definiert das Bauteil. Wir fertigen es.

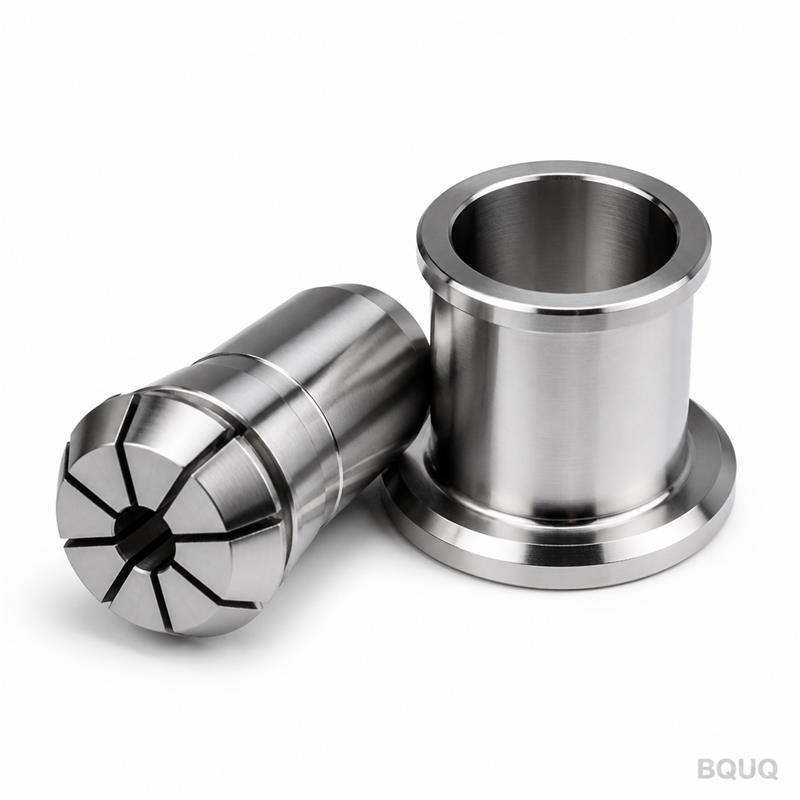

Dies ist ein kundenspezifisches CNC-Spannzangenfutter für Auto-Drehmaschinen-Spindeln des Typs 46. Lange Nase, verlängerte Reichweite, gefertigt nach Ihrer exakten Geometrie. Wir halten Toleranzen von 0,005 mm auf kritischen Durchmessern ein. Jede Einheit wird vor dem Versand geprüft. Keine Ausnahmen.
Toleranz: ±0,005 mm auf Außen-/Innendurchmesser, ±0,01 mm auf Länge
Lieferzeit: 15–20 Werktage für Standardstahlsorten
Keine Mindestbestellmenge – bestellen Sie ein Stück oder tausend
Materialzertifikate inklusive bei jeder Charge
Wir sind ein Präzisionsfertigungswerk in Dongguan, China. 20 Jahre CNC-Bearbeitung, Stanzen, Federn und Kühlkörper unter einem Dach. Sie senden die Zeichnung. Wir senden Ihnen ein Bauteil zurück, das in Ihre Spindel passt und Ihr Werkstück sicher spannt.
Einsatzgehärtet 58–62 HRC oder induktionsgehärtet 50–55 HRC
Oberflächengüte
Ra 0,4 µm auf Konus, Ra 0,8 µm auf Bohrung
Konusgenauigkeit
AT3 oder besser nach ISO 1947
Rundlauf
≤0,005 mm TIR zur Spindelnase
Gewindeart
Metrisch, UNF oder kundenspezifisch nach Zeichnung
Bearbeitungsverfahren
CNC-Drehen, Innenschleifen, Rundschleifen, Läppen
Prüfung
100% Maßkontrolle, CMM-Bericht pro Charge
Chargengröße
1–5000 Stück, keine Rüstkosten für Kleinserien
Lieferzeit
15 Tage für Prototyp, 20 Tage für Serie
Kennzeichnung
Lasergravur nach Ihrer Vorgabe (Teilenr., Datumscode, Logo)
Wir verwenden CNC-Drehmaschinen mit angetriebenen Werkzeugen für das Rohling, schleifen anschließend Konus und Bohrung auf speziellen Spannzangen-Schleifmaschinen. Der Bereich der langen Nase wird nach dem Schruppen spannungsarm geglüht, um Verzug zu vermeiden. Das finale Läppen verleiht der Dichtfläche eine Spiegeloberfläche.
Drei Gründe, warum Käufer uns ihre Zeichnungen senden
1. Chargenrückverfolgbare Qualität.
Jede Stahlschmelze hat eine eindeutige Chargennummer. Wir dokumentieren sie in Ihrer Auftragsakte. Falls ein Bauteil im Einsatz versagt, verfolgen wir es bis zum exakten Stangenmaterial, der Maschine und dem Bediener zurück. Keine Rätselraten.
2. Prüfbericht pro Charge.
Sie erhalten einen vollständigen Maßbericht mit jeder Lieferung. Kein generisches Zertifikat – eine echte Tabelle mit gemessenen Werten für jedes kritische Merkmal. Konuswinkel, Rundlauf, Härte, Oberflächengüte. Wir unterschreiben ihn. Sie können ihn prüfen.
3. Eine Fabrik für CNC + Stanzen + Federn + Kühlkörper.
Ihr Spannzangenfutter benötigt möglicherweise einen Spannzangeneinsatz oder einen gestanzten Haltering. Wir fertigen diese im selben Gebäude. Eine Bestellung, ein Qualitätssystem, ein Liefertermin. Weniger Koordination, weniger Verzögerungen.
Wo diese Bauteile eingesetzt werden
Auto-Drehmaschinen-Spannzangen des Typs 46 sind Spannmittel. Sie spannen Stangenmaterial oder vorbearbeitete Rohlinge während Dreh-, Bohr- und Gewindeschneidoperationen. Die Verlängerung mit langer Nase erreicht tiefe Bohrungen oder reicht über feste Führungen hinaus.
Spindeln von Schweizer- und automatischen Drehmaschinen für medizinische Schraubenrohlinge
Bearbeitung von Uhrzeugrädern und Ritzelrohlingen – kleine Durchmesser, hohe Rundlaufgenauigkeit
Kraftstoffinjektor-Düsenkörper für Automobile – die verlängerte Nase räumt die Vorrichtung
Elektrische Steckerkontakte – lange, schlanke Teile benötigen Unterstützung nahe am Schnitt
Luftfahrt-Verbindungselement-Rohlinge – reproduzierbare Spannkraft über tausende Zyklen
Der Typ 46 bezieht sich auf den Spindelnasenkonus und die Gewindegröße. Er passt auf gängige japanische und koreanische Auto-Drehmaschinen (Citizen, Star, Tsugami, Hanwha). Wenn Ihre Spindel anders ist, fertigen wir auch das. Senden Sie einfach die Zeichnung.
F: Wie hoch ist Ihre Mindestbestellmenge?
A: Keine Mindestbestellmenge. Wir fertigen einen Prototyp für Ihren Passtest und skalieren dann hoch. Die Werkzeugkosten werden bei Serienproduktionen in den Stückpreis amortisiert.
F: Wie garantieren Sie Toleranz und Qualität?
A: Wir schleifen Konus und Bohrung auf speziellen Maschinen. Jedes Bauteil wird auf einem KMM und mit einer Konuslehre gemessen. Der Prüfbericht ist enthalten. Falls ein Bauteil außerhalb der Spezifikation liegt, ersetzen wir es kostenlos.
F: Wie ist Ihre Lieferzeit für ein kundenspezifisches Spannzangenfutter?
A: 15 Werktage für einen Prototyp nach Zeichnungsfreigabe. Serienproduktionen ab 100 Stück benötigen 20 Werktage. Eilaufträge sind gegen Aufpreis möglich – wir verfügen über eine eigene Schnellbearbeitungszelle.
F: Stellen Sie Materialzertifikate bereit?
A: Ja. Jede Charge enthält ein Werkszeugnis für das Rohmaterial und einen Härteprüfbericht. Falls Sie Fremdprüfungen benötigen (SGS, BV), organisieren wir diese zum Selbstkostenpreis.
Senden Sie Ihre Zeichnung
Wir erstellen ein verbindliches Angebot innerhalb von 12 Stunden. Keine vagen Schätzungen. Sie erhalten einen Preis, eine Lieferzeit und eine technische Prüfung Ihrer Zeichnung – einschließlich aller Konstruktionsrisiken, die wir erkennen.
Senden Sie Ihre PDF- oder STEP-Datei per E-Mail an sc@bquq.com
Oder kontaktieren Sie uns per WhatsApp: +86 13713157787
Wir sind ein Präzisionsfertigungspartner in Dongguan, China. Kundenspezifisches CNC-Spannzangenfutter, hergestellt in China, ohne Mindestbestellmenge und mit vollständiger Rückverfolgbarkeit. Senden Sie die Zeichnung. Wir setzen sie korrekt um.
