Einleitung Ihre Zeichnung definiert das Bauteil. Wir fertigen es. Jedes kundenspezifische CNC-Spannzangenfutter wird nach Ihren exakten Maßen gefertigt und vor dem Versand auf unserer KMM verifiz
Holen Sie sich ein Angebot
Einleitung Ihre Zeichnung definiert das Bauteil. Wir fertigen es. Jedes kundenspezifische CNC-Spannzangenfutter wird nach Ihren exakten Maßen gefertigt und vor dem Versand auf unserer KMM verifiz
Wir sind ein Präzisionsfertigungsbetrieb in Dongguan, China, mit 20 Jahren Erfahrung an CNC-Linien. Spannzangenfutter für Automatendrehmaschinen sind unsere tägliche Arbeit. Senden Sie eine Zeichnung. Sie erhalten ein Bauteil, das beim ersten Mal in Ihre Spindel passt.
| Technische Daten | |
|---|---|
| Parameter | Wert |
| Bauteiltyp | CNC-Spannzangenfutter, Typ 36 für Automatendrehmaschinen, Sechskantbohrung |
| Werkstoffe | 20CrMnTi, 40Cr, 65Mn, SUS420, SUS440C |
| Härte | 58–62 HRC (einsatzgehärtet), 45–52 HRC (durchgehärtet) |
| Bohrungsform | Sechskant, Vierkant, rund, kundenspezifische Profile |
| Bohrungsgrößenbereich | 2,0 mm – 36,0 mm |
| Außendurchmesser | 36 mm (Standard Typ 36), kundenspezifischer Außendurchmesser verfügbar |
| Länge | 40 mm – 120 mm, gemäß Zeichnung |
| Toleranz | ±0,005 mm auf Bohrung, ±0,01 mm auf Außendurchmesser und Länge |
| Oberflächengüte | Ra 0,4 µm auf Bohrung, Ra 0,8 µm auf Außenflächen |
| Bearbeitungsverfahren | CNC-Drehen, CNC-Fräsen, Drahterodieren, Innenschleifen |
| Wärmebehandlung | Aufkohlen, Abschrecken, Anlassen, Tiefkühlbehandlung |
| Prüfung | 100% Maßprüfung, KMM-Bericht pro Charge |
| Chargengröße | 1 Stück bis 50.000 Stück, keine Mindestbestellmenge |
| Lieferzeit | 15 Tage für Prototypen, 20 Tage für Serienproduktion |
| Ursprungsland | Hergestellt in China, Werk in Dongguan |
Jedes Spannzangenfutter wird aus massivem Stangenmaterial gefertigt. Wir verwenden keine Gussteile oder Rohlinge. Dies gewährleistet eine gleichmäßige Gefügestruktur und vorhersehbare Härte. Die Sechskantbohrung wird nach der Wärmebehandlung per Drahterodieren geschnitten, sodass das Profil scharf bleibt und die Toleranz bei wiederholtem Spannen eingehalten wird.
2. Prüfbericht pro Charge. Sie erhalten mit jeder Lieferung einen vollständigen Maßbericht. KMM-Daten, Härtewerte, Oberflächenrauheitswerte. Keine Stichproben. Wir messen 100% der kritischen Maße an jedem Bauteil.
3. Eine Fabrik für CNC + Stanzen + Federn + Kühlkörper. Ihr Spannzangenfutter ist nicht das einzige Bauteil, das Sie kaufen. Wir betreiben auch Linien für Metallstanzen, Federwicklung und Kühlkörper. Kombinieren Sie Ihre Bestellungen in einer Lieferung. Ein Lieferant, eine Rechnung, ein Qualitätsstandard. Dies senkt Ihre Logistikkosten und Ihren Lieferantenverwaltungsaufwand.
Das Futter Typ 36 passt auf Standardspindeln von Automatendrehmaschinen (z. B. Citizen, Star, Tsugami und inländische chinesische Maschinen). Wenn Ihre Spindel nicht dem Standard entspricht, passen wir Außendurchmesser und Konus entsprechend an. Sie senden die Zeichnung. Wir sorgen für die Passung.
F: Wie garantieren Sie Toleranz und Qualität? A: Wir bearbeiten auf ±0,005 mm an der Bohrung. Nach der Wärmebehandlung schleifen wir Bohrung und Außendurchmesser. Jedes Bauteil wird auf einer KMM geprüft. Der Prüfbericht liegt Ihrer Lieferung bei. Sollte ein Bauteil außerhalb der Spezifikation liegen, ersetzen wir es kostenlos.
F: Wie ist Ihre Lieferzeit? A: Prototypen werden in 15 Tagen versendet. Serienaufträge werden in 20 Tagen versendet, abhängig von Menge und Materialverfügbarkeit. Bei eiligen Aufträgen können wir die Charge aufteilen und die ersten Stücke in 7 Tagen versenden.
F: Können Sie Materialzertifikate bereitstellen? A: Ja. Jede Charge wird mit EN 10204 3.1 Materialzertifikaten, Wärmebehandlungsprotokollen und Härteprüfdaten geliefert. Auf Anfrage können wir auch Fremdprüfungen (SGS, TUV) bereitstellen.
E-Mail: sc@bquq.com WhatsApp: +86 13713157787
Präzisionsfertigung, hergestellt in China, keine Mindestbestellmenge. Ihr kundenspezifisches CNC-Spannzangenfutter, vor dem Versand verifiziert.

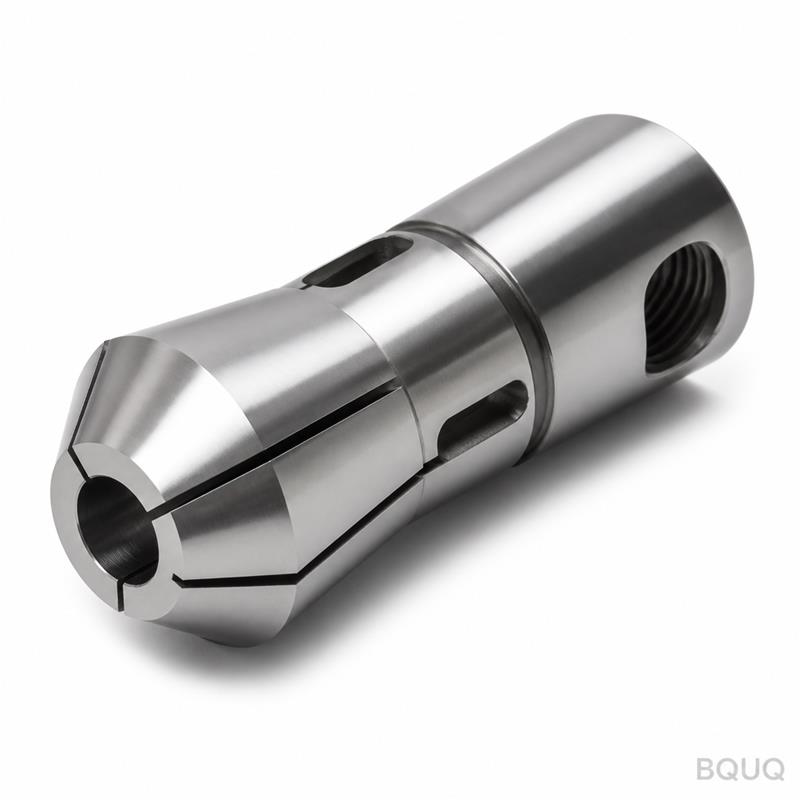

Sie suchen ein anderes Teil? Wir fertigen auch Kundenspezifischer CNC-Spannzangenfutter Automatendrehmaschine Typ 40 Rundbohrung | BQUQ im selben Werk in Dongguan.
| Parameter | Fähigkeit |
|---|---|
| Materialien | AL6061/7075, SUS303/304/316, 45# Stahl, T2 Kupfer, H59 Messing, POM, PEEK, Nylon |
| Toleranz | ±0.005mm Standard, ±0.003mm auf Anfrage |
| Maschinen | 3/4/5-Achsen-CNC, Dreh-Fräsen, Swiss-Drehmaschine |
| Oberfläche | Eloxieren, Vernickeln, Verzinken, Passivieren, Sandstrahlen, Polieren |
| Größenbereich | Max. 400 x 300 x 200 mm |
| Prototyp | 72 Stunden, keine Mindestbestellmenge bei Mustern |
| Inspektion | Vollständiger Bericht pro Charge, CMM-Daten auf Anfrage |
