Ihre Zeichnung wird in Tagen zur fertigen Spannzange, nicht in Wochen. Wir fertigen die Automatendrehmaschinen-Spannzange Typ 36 exakt nach Ihrer Zeichnung und prüfen jede kritische Abmessung, bevor das Teil unser Werk in Dongguan verlässt. Keine Überraschungen bei der Wareneingangskontrolle.
Auf einen Blick: Toleranz ±0,005 mm auf Bohrung und Konus, Lieferzeit 7–10 Werktage für Standardmaterialien, keine Mindestbestellmenge. Ein Stück oder zehntausend, gleiche Prozesskontrolle.
| Parameter | Wert |
|---|---|
| Materialoptionen | 65Mn Federstahl, 20CrMnTi, 9SiCr, SUS420 oder Ihre spezifizierte Legierung |
| Härte (fertig bearbeitet) | HRC 45–55 für Federstahl; einsatzgehärtet 58–62 HRC für legierten Stahl |
| Bohrungstoleranz | ±0,005 mm (Schlitzbreite und Innendurchmesser) |
| Konuswinkel | ±0,5 Bogenminuten, mit Luftmessdorn geprüft |
| Oberflächengüte | Ra 0,4 µm auf der Bohrung, Ra 0,8 µm auf Außenflächen |
| Bearbeitungsverfahren | CNC-Drehen, Präzisionsfräsen, Drahterodieren für Schlitze, Wärmebehandlung, Fertigschleifen |
| Prüfung | 100 % Maßprüfung von Bohrung und Konus; Chargenprotokoll mit KMM-Daten |
| Chargengröße | 1–100.000 Stück, keine Mindestbestellmenge |
| Lieferzeit | 7–10 Werktage (Prototyp), 15–20 Tage (Serienproduktion) |
| Ursprungsland | Hergestellt in China, Werk Dongguan |
Wir betreiben die Typ 36 Spannzange auf unseren eigenen CNC-Drehmaschinen und Schleifmaschinen. Die Schlitze werden per Drahterodieren geschnitten, nicht gestanzt, sodass das Rückfederungsverhalten über jedes Teil der Charge konsistent und reproduzierbar ist.
1. Chargenrückverfolgbare Qualität. Jede Schmelznummer, jede Charge, jeder KMM-Bericht wird unter Ihrer Teilenummer archiviert. Wenn Sie einen Fehler auf eine bestimmte Schmelze oder Schicht zurückführen müssen, können wir den Datensatz in Minuten abrufen. Das ist Präzisionsfertigung mit lückenloser Dokumentation, keine Vermutung.
2. Prüfbericht pro Charge. Sie erhalten mit jeder Lieferung einen Maßbericht. Dieser listet Bohrungsdurchmesser, Konuswinkel, Härte und Oberflächengüte für jede Charge auf. Ihre Wareneingangs-QS kann unsere Werte mit ihren eigenen Messmitteln abgleichen, ohne alles neu zu messen.
3. Eine Fabrik für CNC + Stanzen + Federn + Kühlkörper. Ihre Spannzange ist nicht das einzige Teil in Ihrer Baugruppe. Wir betreiben auch CNC-Bearbeitung, Metallstanzen, Federwickeln und Kühlkörperfertigung unter einem Dach. Senden Sie uns die gesamte Stückliste, und wir koordinieren die Toleranzen zwischen den Teilen. Weniger Lieferanten, weniger Toleranzketten, weniger Logistikaufwand.

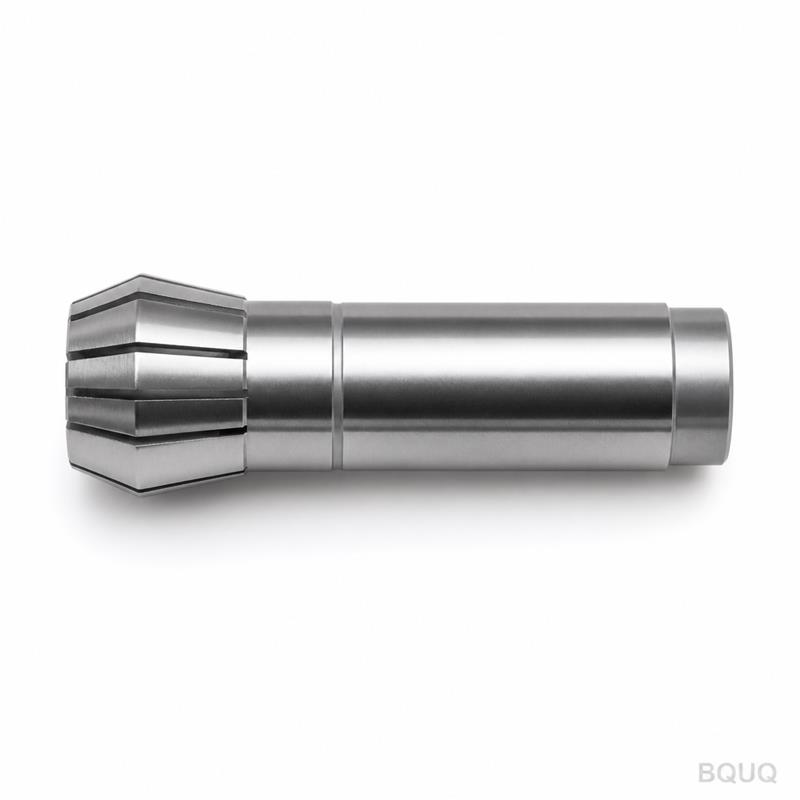

Die Automatendrehmaschinen-Spannzange Typ 36 ist eine Spannkomponente für Automatendrehmaschinen und Schweizer-Type-Maschinen. Sie spannt rundes, quadratisches oder sechskantiges Stangenmaterial während Dreh-, Bohr- und Gewindeschneidoperationen.
Typische Anwendungen umfassen:
Das Draufsichtdesign, das Sie in der Zeichnung sehen, ist die Spannfläche. Das Schlitzmuster bestimmt, wie gleichmäßig sich die Spannzange um das Stangenmaterial schließt. Wir stimmen Schlitzbreite und -tiefe auf Ihre Materialhärte und Stangentoleranz ab, sodass Sie maximale Spannkraft ohne Verformung erhalten.

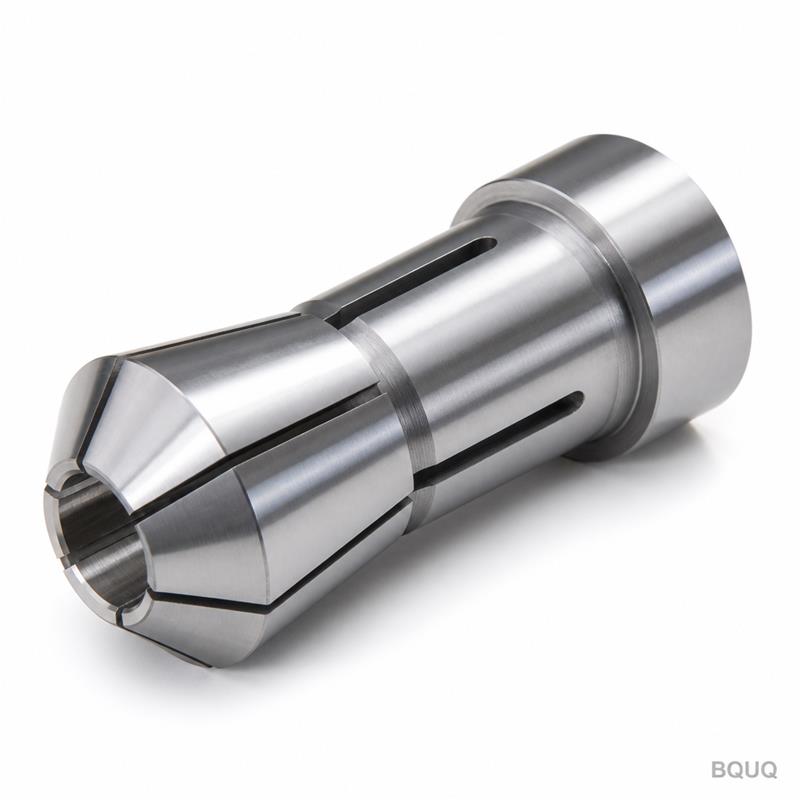

Sie suchen ein anderes Teil? Wir fertigen auch Kundenspezifischer CNC-Automatendrehmaschinen-Spannzangenfutter Typ 52 mit Rundbohrung | BQUQ im selben Werk in Dongguan.
Wie hoch ist die Mindestbestellmenge? Es gibt keine Mindestbestellmenge. Wir fertigen einen Prototyp für Ihren Passtest oder tausend Stück für die Produktion. Der Stückpreis sinkt mit der Menge, aber die Rüst- und Prüfkosten sind gleich, ob Sie ein oder hundert Stück bestellen.
Wie garantieren Sie Toleranz und Qualität? Wir verwenden KMM und Luftmessdorne für jede kritische Abmessung. Bohrung und Konus werden zu 100 % geprüft, nicht stichprobenartig. Wenn eine Abmessung außerhalb der Spezifikation liegt, wird das Teil verschrottet, nicht nachbearbeitet. Unser Prüfbericht zeigt die tatsächlich gemessenen Werte, nicht nur einen Gut/Schlecht-Stempel.
Wie hoch ist die Lieferzeit für ein kundenspezifisches CNC-Spannzangenfutter? Prototyp: 7–10 Werktage nach Zeichnungsfreigabe. Serienproduktion: 15–20 Werktage, abhängig von Materialverfügbarkeit und Wärmebehandlungszyklus. Wenn Sie es schneller benötigen, teilen Sie uns dies bereits in der Angebotsphase mit – wir können Ihre Bestellung gegen eine geringe Eilgebühr priorisieren.
Stellen Sie Materialzertifikate aus? Ja. Wir liefern Werkszeugnisse für das Rohmaterial, Wärmebehandlungsprotokolle und Härteprüfergebnisse. Wenn Ihr Kunde eine bestimmte Norm (ASTM, DIN, JIS) verlangt, beschaffen wir das Material nach dieser Spezifikation und stellen das entsprechende Zertifikat aus.
Senden Sie Ihre PDF- oder STEP-Datei per E-Mail an sc@bquq.com oder über WhatsApp an +86 13713157787. Wir antworten innerhalb von 12 Stunden mit einem verbindlichen Angebot, einschließlich Preis, Lieferzeit und einer DFM-Prüfung Ihrer Geometrie. Wenn Ihr Design eine enge Toleranz oder ein ungewöhnliches Material aufweist, sagen wir Ihnen im Voraus, was machbar ist und was nicht.
Keine Mindestbestellmenge, kein Mindestbestellwert, keine Verpflichtung. Nur ein klares Angebot von einer Fabrik, die seit 20 Jahren Präzisionsteile herstellt. Senden Sie die Zeichnung, und wir zeigen Ihnen, was ein kundenspezifisches CNC-Spannzangenfutter kosten sollte.
| Parameter | Fähigkeit |
|---|---|
| Materialien | AL6061/7075, SUS303/304/316, 45# Stahl, T2 Kupfer, H59 Messing, POM, PEEK, Nylon |
| Toleranz | ±0.005mm Standard, ±0.003mm auf Anfrage |
| Maschinen | 3/4/5-Achsen-CNC, Dreh-Fräsen, Swiss-Drehmaschine |
| Oberfläche | Eloxieren, Vernickeln, Verzinken, Passivieren, Sandstrahlen, Polieren |
| Größenbereich | Max. 400 x 300 x 200 mm |
| Prototyp | 72 Stunden, keine Mindestbestellmenge bei Mustern |
| Inspektion | Vollständiger Bericht pro Charge, CMM-Daten auf Anfrage |
