Was dieses ER8-Spannzangenfutter- und Mutternset für Ihre Spindel leistet

Dies ist ein CNC-gefertigtes ER8-Spannzangenfutter- und Spannzangenmutternset, das für Hochgeschwindigkeits-, Leichtlast-Fräsen, Bohren und Gewindeschneiden an CNC-Spindeln mit einem 1:10-Kegel ausgelegt ist. Der konkrete Vorteil ist die wiederholbare Werkzeugzentrierung: Wir halten den Kegel auf 0,003 mm Gesamtrundlauf (TIR) an der Nase, was weniger Werkzeugverschleiß, eine bessere Oberflächengüte und weniger gebrochene Mikrobohrer bedeutet. Der Futterkörper und die Mutter werden aus 8620-Stahl gefertigt, einsatzgehärtet auf 58–62 HRC und auf allen kritischen Dicht- und Kegelflächen auf eine Oberflächengüte von Ra 0,4 µm geschliffen.

Die Lieferzeit beträgt 5 Werktage für Standard-ER8-Größen (Aufnahmebereich 1,0 mm bis 5,0 mm). Wir versenden weltweit ab unserem Werk in Dongguan, und es gibt keine Mindestbestellmenge – Sie können ein Set für die Prototypenvalidierung oder 500 Sets für die Produktion bestellen. Jede Einheit wird vor dem Verpacken zu 100 % geprüft, und wir liefern zu jeder Bestellung einen digitalen CMM-Bericht.

Wie der 1:10-Kegel und die geschlitzte Spannzange Werkzeugschlupf eliminieren

Die ER8-Spannzange verwendet einen 1:10-Kegelwinkel sowohl an der Innenbohrung des Futters als auch am Außenkonus der Spannzange. Wenn Sie die Spannzangenmutter anziehen, wird die Spannzange axial in das Futter gedrückt, wodurch die acht Längsschlitze um die Spannzangenbohrung zusammengedrückt werden. Dies erzeugt eine gleichmäßige radiale Klemmkraft um den Werkzeugschaft – nicht nur an zwei oder drei Punkten. Für einen 2,0-mm-Schaft eines Schaftfräsers beträgt das Spannmoment 1,8 N·m, was ein Herausziehen des Werkzeugs selbst bei unterbrochenen Schnitten bei 40.000 U/min verhindert.

Die Mutter ist mit einem präzisionsgeschliffenen Gewinde (ISO M8 x 0,75) und einer gehärteten Druckringfläche gefertigt. Wir verwenden eine Linksgewinde-Richtung an der Mutter, passend zur Spindeldrehrichtung, sodass sich die Mutter unter Schnittlast anzieht und nicht löst. Die Schlitze in der Spannzange werden geräumt, nicht gefräst, um eine Schiltzbreitenkonsistenz innerhalb von 0,01 mm zu gewährleisten – dies hält die Spannzangensegmente symmetrisch und verhindert ungleichmäßiges Spannen, das Rundlauffehler verursacht.

Materialwahl: Warum wir 8620-Stahl verwenden, nicht 12L14 oder 303-Edelstahl

Viele billige Spannzangenfutter werden aus automatengängigem 12L14-Stahl gedreht, der weich ist und nach einigen tausend Werkzeugwechseln verschleißt. Wir verwenden AISI 8620-Legierungsstahl für sowohl den Futterkörper als auch die Spannzangenmutter. 8620 ist ein niedrig legierter Kohlenstoffstahl, der sich gut einsatzhärten lässt – wir härten ihn auf eine Tiefe von 0,6–0,8 mm auf, um eine Oberflächenhärte von 58–62 HRC zu erreichen. Der Kern bleibt zäh (35–40 HRC), sodass das Futter unter den Belastungen der Spann- und Lösezyklen nicht bricht.

Für die Spannzange selbst verwenden wir Federstahl (65Mn) mit einer Härte von 44–48 HRC. Dies ist eine bewusste Entscheidung – wäre die Spannzange so hart wie das Futter, wäre sie spröde und würde brechen, wenn Sie einen überdimensionierten Werkzeugschaft spannen. 65Mn verleiht der Spannzange die nötige Rückfederung, um nach dem Lösen des Werkzeugs in ihre ursprüngliche Bohrungsgröße zurückzukehren. Die Mutter besteht ebenfalls aus 8620, an den Gewindeflanken auf 50–55 HRC gehärtet, um Kaltverschweißung (Galling) beim Anziehen mit einem Schraubenschlüssel zu widerstehen.

Oberflächengüte und Schleifen: Wo wir Ra und Rundlauf kontrollieren

Wir schleifen alle funktionalen Flächen nach der Wärmebehandlung. Der 1:10-Kegel an der Futteraufnahme wird mit einer Toleranz von ±0,002 mm auf den Winkel und ±0,003 mm auf die Konzentrizität geschliffen. Das Gewinde der Spannzangenmutter wird auf einer CNC-Gewindeschleifmaschine geschliffen, nicht mit einem Gewindebohrer geschnitten, sodass der Fehler im Flankendurchmesser weniger als 0,005 mm beträgt. Die Dichtbohrung (in der die Spannzange sitzt) wird auf Ra 0,2 µm gehont, um die Reibung beim Zusammendrücken der Spannzange zu minimieren.

Wir wuchten außerdem jede Futter- und Mutter-Baugruppe auf G2,5 bei 30.000 U/min. Bei Hochgeschwindigkeitsspindeln kann Unwucht Vibrationen verursachen, die sich auf die Werkzeugspitze übertragen. Wir markieren die Schwerstelle an der Mutter mit einem Laserpunkt, sodass Sie sie relativ zum vorhandenen Wuchtausgleich Ihrer Spindel ausrichten können. Die Standard-Oberflächengüte beträgt Ra 0,4 µm auf dem Kegel und Ra 0,8 µm auf dem Außenkörper – keine kosmetische Politur, da diese nichts zur Leistung beiträgt.

ER8-Größenbereich und Kompatibilität mit Standard-Spannzangenfuttern

Unser ER8-Futter ist dimensionell austauschbar mit allen Standard-ER8-Werkzeughaltern von Marken wie Rego-Fix, ER und DA. Die Gewindegröße ist M8 x 0,75, die Kegellänge an der Nase beträgt 9,0 mm, und die Gesamtlänge des Futters beträgt 31,5 mm (Kurzversion) oder 40 mm (Standardversion). Wir bieten sowohl gerade Schäfte (Durchmesser von 6 mm bis 10 mm) als auch Gewindeschäfte für verschiedene Spindelschnittstellen an.

Der Spannzangenbohrungsbereich reicht von 1,0 mm bis 5,0 mm in 0,5-mm-Schritten. Jede Spannzange hat einen Spannbereich von -0,5 mm bis +0,1 mm auf die Nennbohrung – eine 3,0-mm-Spannzange hält also Schäfte von 2,5 mm bis 3,1 mm. Dies ist eine Standard-ER8-Spezifikation, aber wir messen die Bohrung jeder Spannzange im ungespannten Zustand mit einem Luftmessgerät, um sicherzustellen, dass sie innerhalb von ±0,01 mm der Nennbohrung liegt. Wenn Sie eine nicht standardmäßige Bohrung benötigen (z. B. 2,35 mm für metrisch-imperiale Hybridschäfte), können wir diese auf Anfrage CNC-bohren und reiben – die Lieferzeit beträgt 2 zusätzliche Tage.

Inspektion vor jedem Versand: CMM-Bericht und Rundlauftest

Wir versenden kein ER8-Set ohne vollständigen Inspektionsbericht. Jedes Futter und jede Mutter wird auf einer Zeiss-Koordinatenmessmaschine (CMM) auf Kegelwinkel, Gewindesteigung, Konzentrizität und Bohrungsdurchmesser geprüft. Anschließend montieren wir das Set mit einem Teststab (einem gehärteten und geschliffenen 3,0-mm-Passstift) und messen den Rundlauf an der Nase, bei 10 mm von der Nase und bei 20 mm von der Nase. Der maximale Rundlauf, den wir zulassen, beträgt 0,003 mm an der Nase und 0,005 mm bei 20 mm – überschreitet ein Set diesen Wert, geht es zurück zum Schleifer.

Wir führen außerdem einen 100-Zyklen-Spanntest an jeder Spannzange durch: Wir spannen und lösen einen Teststab 100 Mal und messen dann den Rundlauf erneut. Wenn sich der Rundlauf um mehr als 0,001 mm ändert, wird die Spannzange verworfen. Dies liegt daran, dass Federstahl nach wiederholtem Spannen ermüden kann und eine verschlissene Spannzange im Laufe der Zeit zu erhöhtem Werkzeugrundlauf führt. Unsere Ausschussrate liegt unter 1,5 %, und wir protokollieren die Seriennummer jedes akzeptierten Sets in Ihrer Bestellhistorie.

So bestellen Sie: Kundenspezifische Optionen und was wir von Ihnen benötigen

Um Ihr exaktes ER8-Set anzubieten, senden Sie uns eine Zeichnung oder eine einfache Liste: (1) Schaftdurchmesser und -typ des Futters (gerade, mit Gewinde oder Flansch), (2) Gesamtlänge, falls nicht standardmäßig, (3) benötigte Spannzangenbohrungsgrößen, (4) eventuelle Spezialbeschichtungen (wir bieten auf Anfrage TiN, TiAlN oder Schwarzoxid an). Wenn Sie keine Zeichnung haben, teilen Sie uns Ihr Spindelmodell mit, und wir passen die vorhandene Schnittstelle an. Wir sind ein Präzisionsfertigungsunternehmen aus China mit 20 Jahren Erfahrung in CNC-Bearbeitung, Stanzen, Federn und Kühlkörpern – wir können bei Bedarf auch den passenden Spindeladapter für Sie bearbeiten.

Für Ingenieure, die sich zwischen Werkzeughaltern entscheiden, empfehlen wir die Lektüre unseres Leitfadens zur Auswahl von CNC-Schneidwerkzeugen, um zu verstehen, wie sich Rundlauf auf die Werkzeugstandzeit auswirkt, sowie unseres Leitfadens zu CNC-Bearbeitungstoleranzen, um zu sehen, wie wir diese engen Werte in der Produktion einhalten. Beide Leitfäden wurden von unseren Fertigungsingenieuren geschrieben, nicht von Marketingmitarbeitern.

Wie hoch ist Ihre Mindestbestellmenge für dieses ER8-Set?

Es gibt keine Mindestbestellmenge – Sie können ein Set zum Testen bestellen, und der Stückpreis sinkt um etwa 15 % bei 50 Sets und um 25 % bei 200 Sets.

Können Sie den Schaft oder das Mutterndesign anpassen?

Ja, wir können den Schaftdurchmesser, die Länge, den Gewindetyp ändern oder einen Flansch hinzufügen – senden Sie uns eine Skizze, und wir teilen Ihnen innerhalb von 1 Werktag mit, ob dies machbar ist und welche zusätzlichen Bearbeitungszeiten anfallen.

Wie stellen Sie die Qualitätskontrolle bei einer kleinen Bestellung sicher?

Jede Bestellung, ob 1 Set oder 1.000 Sets, durchläuft dieselbe CMM-Inspektion und denselben 100-Zyklen-Spanntest – wir überspringen die Qualitätskontrolle bei kleinen Mengen nicht.

Wie hoch sind Ihre tatsächliche Lieferzeit und Versandkosten?

Standard-ER8-Sets werden innerhalb von 5 Werktagen ab Dongguan per DHL oder FedEx versendet (2–4 Tage in die meisten Zielorte); kundenspezifische Designs benötigen 7–10 Werktage. Die Vers

Verwandte Produkte

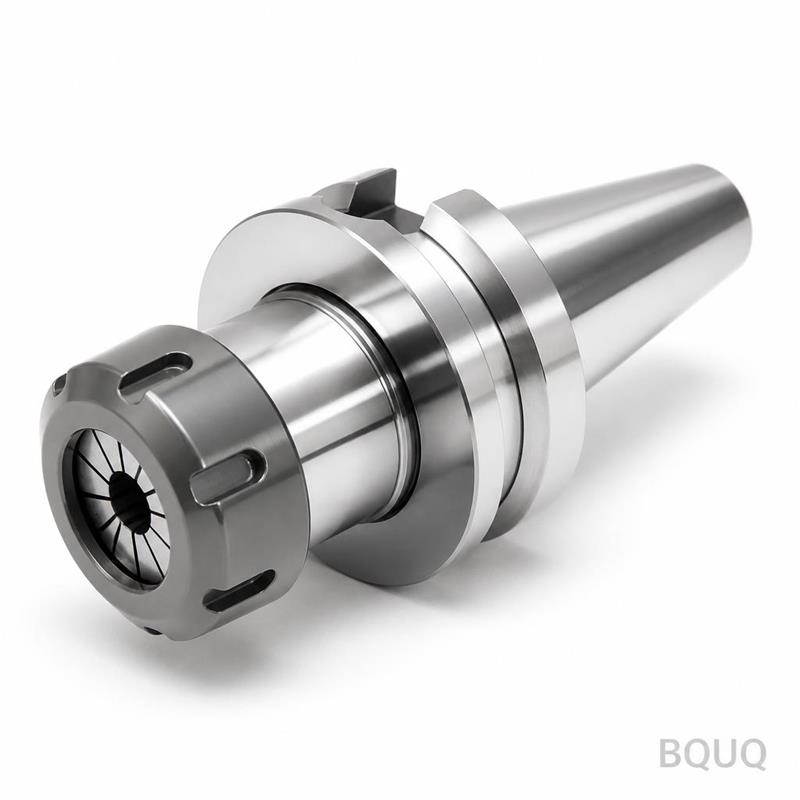

BQUQ CNC-gefräster BT30 ER Spannzangenfutter Werkzeughalter für CNC-Spindel

Produkt ansehen

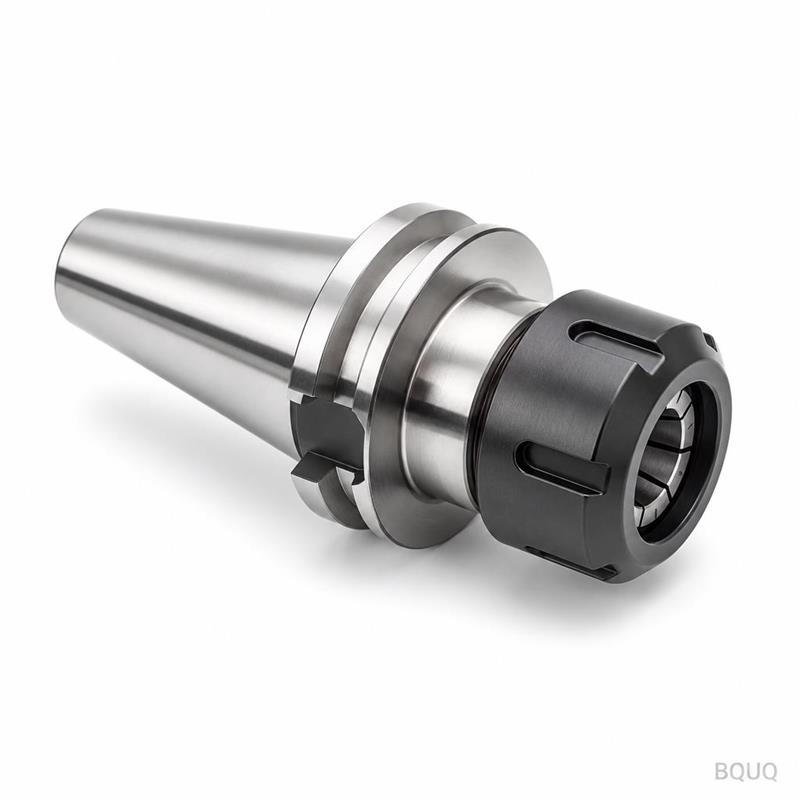

BQUQ CNC-gefräster SK40 ER32 Spannzangenfutter Werkzeughalter Präzisionsfertigung aus China

Produkt ansehen

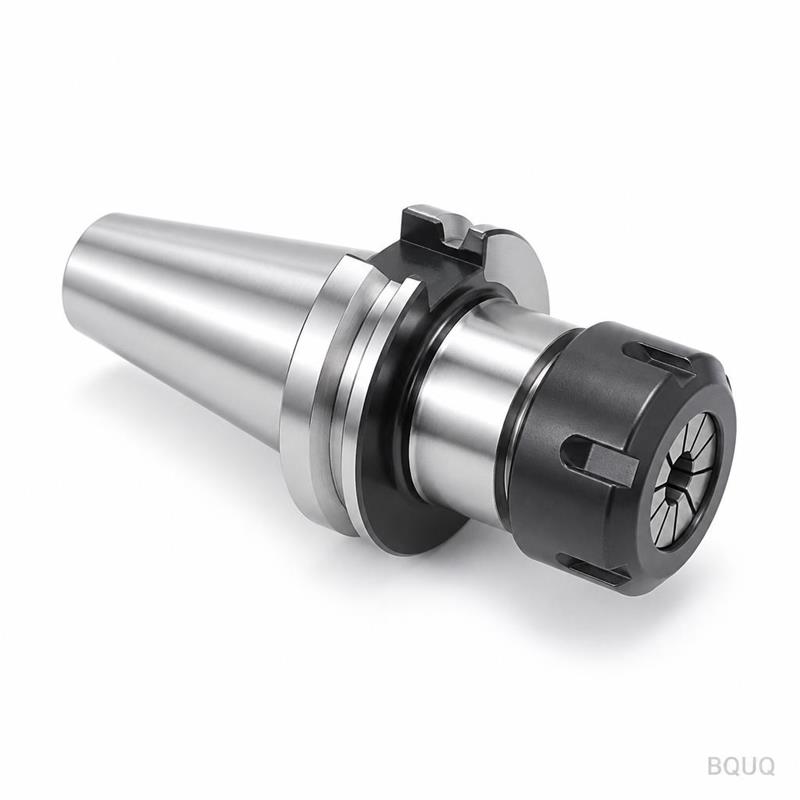

BQUQ CNC-gefräster BT40-Spannzangenfutter Werkzeughalter mit Spannzange
