CNC-gefräste Aluminium-Halterungen kundenspezifische Teile von BQUQ Präzisionsfabrik

Details zum Produkt

Dies sind CNC-gefräste Aluminium-Halterungen kundenspezifische Teile – strukturelle Montageplatten und Winkelhalterungen, die aus massivem Aluminiumbarren auf 3-Achsen- und 5-Achsen-CNC-Zentren bearbeitet werden. Sie erhalten eine Positionstoleranz von ±0,005 mm, einen Rundlauf der wahren Position von 0,01 mm und eine Härte von 6061-T6 bei 95 HRB, mit einer Standard-Vorlaufzeit von 7 Tagen für Prototypen und 15 Tagen für Serienproduktionen. Dies ist Präzisionsfertigung ohne Gusslunker, ohne Schweißverzug und mit einer Oberflächengüte bis zu Ra 0,4 µm.

Warum wir Halterungen aus massivem Barren fräsen statt zu gießen oder zu stanzen

Gegossene Halterungen verbergen innere Hohlräume. Gestanzte Halterungen verbiegen sich unter wiederholter Belastung. Wir beginnen mit zertifizierter Aluminiumplatte – 6061-T6, 7075-T7351 oder 5083-H112 – und entfernen Material, um die endgültige Geometrie zu erzeugen. Die Kornstruktur bleibt kontinuierlich, sodass Ihre Halterung die Last genau dort trägt, wo die Zeichnung es vorgibt. Bei einer 3 mm dicken Halterung mit vier Montagebohrungen halten wir den Bohrungsabstand bei ±0,01 mm. Das ist mit einem Druckgussteil nicht möglich. Wir eliminieren auch die Kosten für Formen von 2.000–15.000 US-Dollar, weshalb wir keine Mindestbestellmenge für diese CNC-gefrästen Aluminium-Halterungen kundenspezifische Teile anbieten.

Werkzeugwegstrategie für dünnwandige und tiefe Taschenhalterungen

Halterungsrattern ist der Feind der Ebenheit. Für Wände bis zu 0,8 mm verwenden wir Hochgeschwindigkeits-TrochoidalFräsen mit einem 6 mm Hartmetall-Schaftfräser bei 18.000 U/min. Dies reduziert die radiale Schnittkraft um 40% im Vergleich zum herkömmlichen Nutenfräsen, sodass Ihre dünne Wand nicht durchbiegt oder sich verzieht. Für tiefe Taschen über 25 mm Tiefe wechseln wir zu Werkzeugen mit variabler Spannut, die harmonische Vibrationen brechen. Jeder Werkzeugweg wird vor dem ersten Span in der CAM-Simulation verifiziert. Wenn Ihr Design eine 90-Grad-Innenecke hat, fügen wir einen Radius von 0,5 mm hinzu – eine scharfe Ecke erfordert ein fragiles Werkzeug und erzeugt eine Spannungsspitze.

Materialien, Wärmebehandlung und Oberflächenbearbeitungsoptionen

Wir führen 6061-T6 (Streckgrenze 276 MPa), 7075-T7351 (Streckgrenze 435 MPa) und 2024-T351 (Streckgrenze 320 MPa) in Dicken von 1,5 mm bis 80 mm auf Lager. Für Teile über 80 mm Dicke bestellen wir zertifizierte Platten und führen einen T6- oder T7351-Wärmebehandlungszyklus in unserem Partnerofen durch. Die Standard-Oberflächengüte ist Ra 1,6 µm für funktionale Flächen und Ra 0,8 µm für Dichtflächen. Wenn Sie eine verschleißfeste Oberfläche benötigen, fügen wir Harteloxierung auf 40–50 HRC hinzu (MIL-A-8625 Typ III) – dies ist üblich für Halterungen, die gegen eine Gegenführung gleiten. Für kosmetische Halterungen ist klares oder schwarzes Eloxieren in derselben 7-tägigen Vorlaufzeit enthalten.

Inspektion vor jedem Versand – CMM-Bericht inklusive

Jede Bestellung von CNC-gefrästen Aluminium-Halterungen kundenspezifische Teile verlässt unser Werk mit einem vollständigen Maßbericht. Wir verwenden eine Zeiss-Koordinatenmessmaschine mit 0,001 mm Auflösung, um kritische Bohrungspositionen, Rundlauf der wahren Position und Oberflächenprofil zu prüfen. Für Halterungen mit mehr als 10 Merkmalen liefern wir auch einen 3D-Scanvergleich (GOM), der Abweichungsfarbkarten zeigt – Sie sehen genau, wo das Teil 0,005 mm zu hoch oder zu niedrig ist. Die Härte wird mit einem Rockwell-Prüfgerät an derselben Charge wie Ihre Teile verifiziert. Wenn Sie PPAP Level 3 benötigen, erstellen wir dies ohne Aufpreis für Bestellungen über 500 Stück. Wir betreiben seit 2004 Präzisionsfertigung hier in Dongguan, und unsere Inspektionsaufzeichnungen werden 10 Jahre lang aufbewahrt.

Wie wir komplexe Halterungsgeometrien handhaben – Mehrachsen vs. 3-Achsen

Wenn Ihre Halterung Hinterschneidungen, abgewinkelte Montageflächen oder zusammengesetzte Kurven aufweist, verlagern wir sie auf eine 5-Achsen-DMG-MORI. Dies ermöglicht uns, die Halterung in einer einzigen Aufspannung zu bearbeiten, was Winkeltoleranzen von ±0,02 Grad hält. Für einfache L-Halterungen oder U-Halterungen ist eine 3-Achsen-Maschine mit einem 4. Achsen-Drehtisch schneller und kostengünstiger – Sie zahlen für die Maschinenzeit, nicht für das Maschinenlabel. Wir empfehlen 5-Achsen, wenn die Halterung mehr als 4 separate Flächen hat, die bearbeitet werden müssen. Senden Sie uns Ihre STEP-Datei und unsere Ingenieure schlagen den kostengünstigsten Prozess vor. Dies ist dieselbe Logik, die in unserem Leitfaden zur CNC-Schneidwerkzeugauswahl erläutert wird, wo die Werkzeuggeometrie bestimmt, was physisch möglich ist.

Verpackung und Schutz für dünne oder große Halterungen

Halterungen über 300 mm Länge oder unter 2 mm Dicke neigen dazu, sich beim Transport zu verbiegen. Wir verwenden mit Schaumstoff ausgekleidete Sperrholzkisten für jedes Teil länger als 500 mm. Für kleine Halterungen verwenden wir antistatische Luftpolsterfolie und unterteilte Kartons, damit Teile nicht aneinanderstoßen. Jede Halterung erhält einen Korrosionsschutz-Ölfilm (VCI-Papier), sofern Sie keine trockenen oder eloxierten Oberflächen angeben. Wir versenden mit DHL, FedEx oder UPS aus unserem Lager in Shenzhen – die meisten Prototypen erreichen die USA oder die EU in 3–4 Werktagen. Unser Versandteam fotografiert die verpackte Kiste vor dem Verschließen und sendet Ihnen das Foto zusammen mit der Sendungsverfolgungsnummer.

Tipps zur Kostensenkung bei der Halterungsbearbeitung

Drei Designänderungen reduzieren Ihren Preis um bis zu 30%. Erstens: Vermeiden Sie innere scharfe Ecken – fügen Sie allen Taschen einen Radius von 1 mm hinzu. Zweitens: Halten Sie die Wandstärke über 1,5 mm für jedes Merkmal tiefer als 10 mm. Drittens: Standardisieren Sie Bohrungsgrößen auf 3,2 mm, 4,2 mm oder 6,8 mm, damit wir Standardwerkzeuge verwenden. Wenn Sie eine Toleranz von 0,1 mm statt 0,005 mm tolerieren können, reduzieren wir die Bearbeitungszeit um 20%, da wir schnellere Vorschübe fahren und den Schlichtgang überspringen. Für eine detaillierte Aufschlüsselung dessen, was Kosten verursacht, lesen Sie unseren Leitfaden zu CNC-Bearbeitungstoleranzen – er ordnet Toleranzklassen der Maschinenfähigkeit und dem Preiseinfluss zu.

Wie hoch ist die Mindestbestellmenge für Ihre CNC-gefrästen Aluminium-Halterungen kundenspezifische Teile?

Keine Mindestbestellmenge – wir bearbeiten einen einzelnen Prototyp-Halterung für Sie mit derselben Qualitätsstufe wie eine Serienproduktion von 10.000 Stück.

Können Sie das Halterungsdesign oder Material für meine Anwendung anpassen?

Ja, wir bearbeiten aus Ihrem 3D-Modell (STEP, IGES oder X_T) und können Materialien wechseln, Wärmebehandlung hinzufügen oder die Oberflächengüte innerhalb von 24 Stunden nach Ihrer Zeichnungsprüfung ändern.

Wie garantieren Sie Qualität bei kleinen Halterungschargen?

Jede Halterung – auch ein einzelnes Stück – erhält einen CMM-Inspektionsbericht und eine Sichtprüfung unter 10-facher Vergrößerung vor dem Verpacken.

Wie hoch ist Ihre typische Vorlaufzeit für einen Halterungsprototyp?

Prototypen werden in 3–7 Tagen per DHL Express versendet; Produktionsaufträge von 500–1.000 Stück sind in 15–20 Tagen fertig.

Wir sind ein Präzisionsfertigungslieferant hergestellt in China, tätig in einer 6.500 m² großen Fabrik in Dongguan mit 32 CNC-Maschinen. Seit 2004 beliefern wir Halterungen an Hersteller aus der Automobil-, Robotik- und Halbleiterausrüstungsbranche. Senden Sie Ihre Zeichnung für ein verbindliches Angebot innerhalb von 12 Stunden – E-Mail sc@bquq.com oder WhatsApp +86 13713157787. Fügen Sie Ihre STEP- oder PDF-Datei bei, und wir antworten mit einem Preis, einer DFM-Notiz und einem genauen Versanddatum.

Verwandte Produkte

CNC-gefräste Lautsprechergehäuseteile | BQUQ Präzisionsfertigung

Produkt ansehen

BQUQ CNC-gefräste Drohnenkamerahalterungen | 0,005 mm Toleranz, 7 Tage Lieferzeit

Produkt ansehen

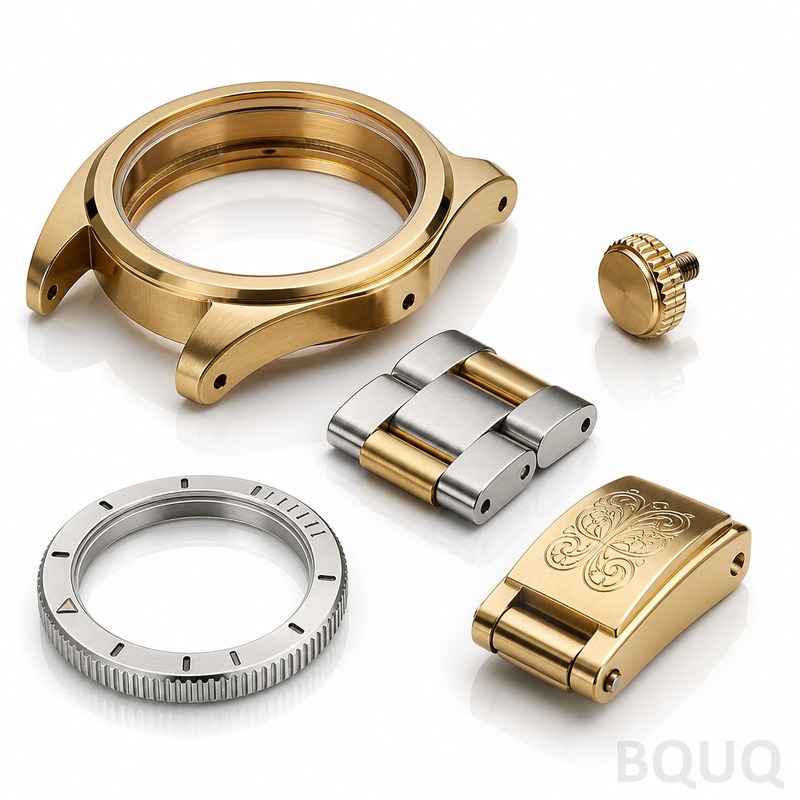

BQUQ CNC-gefräste Uhrgehäuseteile aus Messing | Präzisionsfertigung für Uhren
