Was dieses Schwerlast-BT50-Futter anders macht

Dies ist ein CNC-gefertigtes BT50 ER32 Spannzangenfutter-Werkzeughalter, entwickelt für aggressive Bearbeitung und Anwendungen mit hohem Spindeldrehmoment. Es liefert einen Rundlauf (TIR) von ≤0,005 mm an der Spitze, eine Härte von 58–62 HRC und eine Oberflächengüte von Ra 0,4 µm auf Kegel und Bohrung. Die Lieferzeit beträgt 15 Tage für Standardgrößen, 25 Tage für kundenspezifische Konfigurationen, und wir arbeiten ohne Mindestbestellmenge.

Gebaut für Schwerlast-Zerspanung, hält dieser Halter ER32-Spannzangen (Spannbereich 1–20 mm) mit einer Spannkraft, die Herausziehen beim Schruppfräsen und Bohren widersteht. Der BT50-Kegel gewährleistet eine starre Aufnahme in Ihrer Spindel, reduziert Vibrationen und verlängert die Werkzeugstandzeit. Dies ist Präzisionsfertigung aus unserer Fabrik in Dongguan, hergestellt in China, wobei jede Einheit vor dem Versand geprüft wird.

Wie ER32-Spannzangen Werkzeuge ohne Rundlauf spannen

Das ER32-System verwendet eine konische Spannzange, die sich beim Anziehen der Überwurfmutter gleichmäßig um den Werkzeugschaft zusammendrückt. Dieses Design verteilt die Spannkraft über 360 Grad und eliminiert den Drei-Punkt-Kontakt, der bei älteren Futtertypen Rundlauf verursacht. Unser Futterkörper wird in einer Aufspannung vom BT50-Kegel bis zum Spannzangensitz bearbeitet, was bedeutet, dass Bohrung und Kegel dieselbe Bezugsachse teilen. Diese Ein-Aufspannungs-Bearbeitung ist der Grund, warum wir ≤0,005 mm TIR bei 4× Werkzeugdurchmesser halten. Für einen tieferen Einblick, wie die Werkzeuggeometrie die Schnittleistung beeinflusst, lesen Sie unseren Leitfaden zur Auswahl von CNC-Schneidwerkzeugen.

Das Schwerlast-Design verwendet einen dickeren Wandabschnitt um die Spannzangenaufnahme, was die radiale Steifigkeit im Vergleich zu Standard-ER32-Futtern um 15% erhöht. Dies ist wichtig, wenn Sie 20-mm-Schaftfräser bei voller Schnitttiefe in Stahl einsetzen. Die Mutter ist einsatzgehärtet auf 60 HRC und verfügt über ein geschliffenes Gewindeprofil, das selbst nach tausenden von Werkzeugwechseln gegen Fressen widersteht.

Materialien und Wärmebehandlung, die wir für BT50-Kegel verwenden

Wir beginnen mit 20CrMnTi-Legierungsstahl, einem Material, das für seine Kombination aus Kernzähigkeit und Einsatzhärtbarkeit ausgewählt wurde. Der Rohling wird geschmiedet, nicht aus Stangenmaterial geschnitten, um die Kornstruktur an den Spannungslinien des Kegels auszurichten. Nach der Vorbearbeitung karbonisieren wir das Teil auf eine Einsatzhärtetiefe von 0,8–1,2 mm und härten es dann auf 58–62 HRC. Diese Randschicht verleiht dem Kegel eine verschleißfeste Oberfläche, die ihre Geometrie bei wiederholten Werkzeugwechseln beibehält.

Die Durchgangsbohrung wird mit dem Tiefbohrverfahren hergestellt und anschließend auf Ra 0,4 µm gehont. Dies ist entscheidend für den Kühlmittelfluss – eine raue Bohrung erzeugt Turbulenzen, die den Kühlmitteldruck an der Schneide reduziert. Wir schleifen den BT50-Kegel außerdem auf AT3-Qualität, die höchste Präzisionsklasse gemäß ISO 7388/1. Dies gewährleistet, dass die Kontaktfläche beim Einziehen des Futters in Ihre Spindel 90% übersteigt und Mikrobewegungen verhindert werden, die die Oberflächengüte beeinträchtigen.

Prüfung vor jedem Versand: Rundlauf, Härte, Kegelkontakt

Jedes Futter durchläuft einen dreistufigen Prüfprozess. Zuerst prüfen wir den BT50-Kegel gegen eine Masterlehre mit Bläuungspaste – der Kontakt muss mindestens 90% durchgehend sein. Zweitens messen wir den TIR am Spannzangensitz mit einem 10-mm-Prüfstab bei 4× Durchmesserauskragung; der Messwert muss ≤0,005 mm betragen. Drittens verifizieren wir die Härte an Kegel und Mutter mit einem Rockwell-Prüfgerät und dokumentieren den Wert im Prüfzertifikat.

Wir führen außerdem einen Kühlmitteldurchflusstest bei 50 bar Druck durch, um sicherzustellen, dass die internen Kanäle frei und gratfrei sind. Jede Charge wird auf Drehmomentwiederholbarkeit geprüft – wir spannen und lösen die Überwurfmutter 50 Mal und bestätigen, dass die Schwankung der Spannkraft innerhalb von ±5% bleibt. Dieses Maß an Qualitätskontrolle ist Standard, kein Zusatzservice. Wenn Sie verstehen müssen, wie unsere Toleranzen im Vergleich zu Ihrer Anwendung abschneiden, lesen Sie unseren Leitfaden zu CNC-Bearbeitungstoleranzen.

Warum Schwerlast dickere Wände und stärkere Gewinde bedeutet

Standard-ER32-Futter haben eine Wandstärke von etwa 6 mm an der Spannzangenaufnahme. Unsere Schwerlast-Version erhöht diese auf 9 mm. Diese zusätzlichen 3 mm Stahl erhöhen die radiale Steifigkeit um 15%, was direkt Rattern bei unterbrochenen Schnitten reduziert. Die Überwurfmutter verwendet ein Trapezgewindeprofil anstelle eines Standard-V-Gewindes. Dies erhöht den Gewindekontakt um 30%, sodass Sie die Mutter höher anziehen können, ohne das Gewinde zu beschädigen.

Wir wuchten außerdem jedes Futter standardmäßig auf G2,5 bei 10.000 U/min. Für Hochgeschwindigkeitsbearbeitung über 12.000 U/min bieten wir optionale dynamische Wuchtung auf G2,5 bei 20.000 U/min an. Dies ist keine Marketingbehauptung – jede Einheit wird mit einem Wuchtbericht geliefert. Die dickere Wand und die größere Mutter bedeuten auch, dass dieses Futter schwerer ist als Standardversionen. Überprüfen Sie daher die Kapazität Ihres Werkzeugwechslers. Das typische Gewicht beträgt 2,8 kg für ein BT50 ER32 mit 60 mm Auskragung.

BT50-Auskragungslängen und kundenspezifische Konfigurationen

Wir führen Standardauskragungen von 60 mm, 90 mm und 120 mm auf Lager. Für spezielle Anwendungen können wir kundenspezifische Längen von 40 mm bis 200 mm bearbeiten, wobei zu beachten ist, dass die Steifigkeit mit zunehmender Länge abnimmt. Wir bieten auch Varianten mit interner Kühlmittelzufuhr an, die über ein Mittelrohr Kühlmittel direkt an die Schneide liefern – nicht nur um die Spannzange herum. Dies ist für das Tiefbohren unerlässlich, wenn Überflutungskühlung die Spannuten nicht erreichen kann.

Zu den kundenspezifischen Optionen gehören modifizierte Kegelwinkel, verlängerte Muttern für tiefere Aufnahmen und spezielle Beschichtungen wie TiN oder AlTiN auf dem Kegel, um den Verschleiß bei hohen Einsteckzyklen zu reduzieren. Da wir intern bearbeiten, können wir Ihr Firmenlogo oder Ihre Teilenummer auf dem Flansch anbringen. Für Standardmodifikationen wie Längenänderungen oder Kühlmittelanschlüsse wird keine Designgebühr erhoben. Senden Sie einfach Ihre Zeichnung, und wir bestätigen die Bearbeitbarkeit innerhalb von 24 Stunden.

Wie hoch ist Ihre Mindestbestellmenge?

Wir haben keine Mindestbestellmenge – Sie können ein einzelnes Stück zum Testen bestellen, und wir behandeln es mit derselben Priorität wie eine Großbestellung.

Können Sie kundenspezifische Auskragungslängen oder Versionen mit interner Kühlmittelzufuhr herstellen?

Ja, wir bearbeiten kundenspezifische Längen von 40 bis 200 mm und bieten Mittelrohre für die interne Kühlmittelzufuhr an, ohne Designgebühr für Standardmodifikationen.

Wie verifizieren Sie Rundlauf und Kegelkontakt?

Wir verwenden ein KMG und eine Master-BT50-Lehre; der Rundlauf wird mit einem 10-mm-Prüfstab bei 4× Durchmesser gemessen, und der Kegelkontakt wird mit Bläuungspaste auf >90% verifiziert.

Wie hoch ist Ihre Lieferzeit für ein kundenspezifisches BT50 ER32 Futter?

Standardgrößen werden in 15 Tagen versendet; kundenspezifische Konfigurationen benötigen 25 Tage ab Zeichnungsfreigabe, und wir geben Ihnen vor der Bestellung ein verbindliches Lieferdatum.

Erhalten Sie ein verbindliches Angebot innerhalb von 12 Stunden

Senden Sie uns Ihre Zeichnung oder Ihre Spindelspezifikationen, und wir antworten mit einem verbindlichen Preis, einer Lieferzeit und einer DFM-Notiz (Design for Manufacturing), falls wir Probleme erkennen. Wir sind eine seit 20 Jahren bestehende Präzisionsfertigungsfabrik in Dongguan, China, mit interner CNC-Bearbeitung, Stanzen, Federn und Kühlkörperproduktion. Alle Angebote werden von einem Ingenieur beantwortet, nicht von einem Vertriebsboten.

E-Mail: sc@bquq.com
WhatsApp: +86 13713157787

Geben Sie Ihren Zielrundlauf, die Auskragungslänge und an, ob Sie eine interne Kühlmittelzufuhr benötigen. Wir senden Ihnen innerhalb von 12 Stunden eine PDF-Zeichnung und eine Angebotstabelle.

Verwandte Produkte

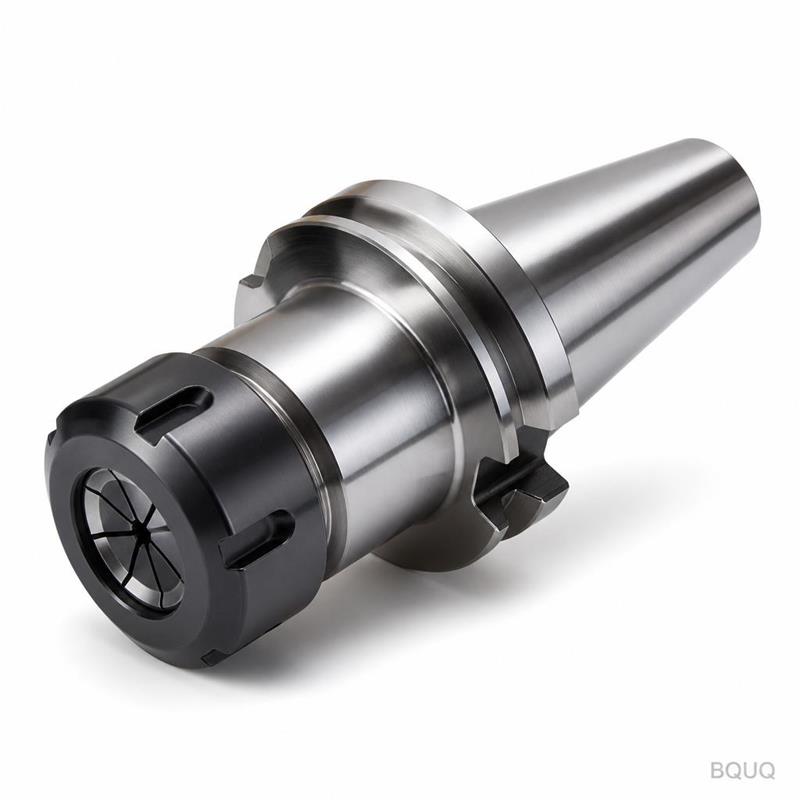

BQUQ CNC-gefräster CAT40 ER25 Spannzangenfutter Werkzeughalter Präzisionsfertigung

Produkt ansehen

BQUQ CNC-gefräster ISO30 ER20 Spannzangenfutter Werkzeughalter | Präzisionsfertigung

Produkt ansehen

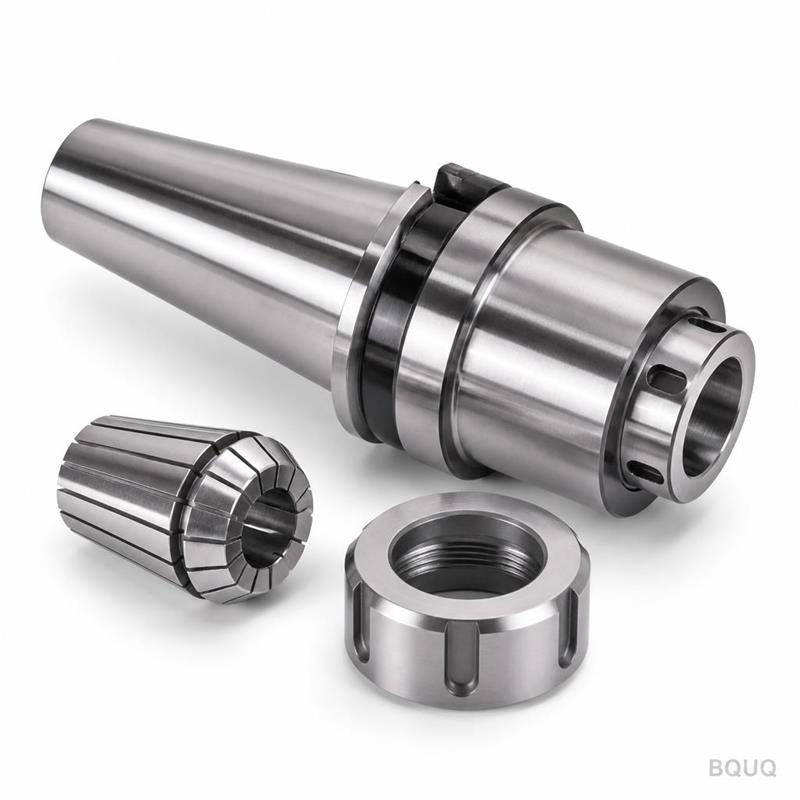

BQUQ TG150 Spannzangenfutter Schwerlast CNC Werkzeughalter Präzisionsrundlauf
