EinleitungIhr ER8-Spannzangenfutter beginnt als Zeichnung, nicht als Archivfoto. Wir fertigen es aus massivem Stangenmaterial oder Schmiederohling, schneiden das Gewinde nach Klasse 2A/2B und schleife
Ihr ER8-Spannzangenfutter beginnt als Zeichnung, nicht als Archivfoto. Wir fertigen es aus massivem Stangenmaterial oder Schmiederohling, schneiden das Gewinde nach Klasse 2A/2B und schleifen den Kegel mit garantierter Rundlaufgenauigkeit von 0,005 mm TIR. Jede Einheit wird vor dem Versand aus unserer Fabrik in Dongguan auf einer Koordinatenmessmaschine (CMM) geprüft.
Auf einen Blick: Toleranz ±0,005 mm am Kegel, Oberflächengüte Ra 0,4 µm, Lieferzeit 7-12 Tage, keine Mindestbestellmenge, vollständige Materialrückverfolgbarkeit.
| Parameter | Wert |
|---|---|
| Materialoptionen | 20CrMnTi (einsatzgehärtet), 42CrMo (vergütet), 9Cr18 (rostfrei) |
| Härte | 58-62 HRC (Einsatzhärtetiefe 0,8-1,2 mm) |
| Kegelgenauigkeit | AT3 nach DIN 6499, Rundlauf ≤ 0,005 mm |
| Gewindeklasse | 2A (außen), 2B (innen), einzügig geschnitten oder geschliffen |
| Oberflächengüte | Ra 0,4 µm am Kegel, Ra 0,8 µm am Außendurchmesser |
| Fertigungsverfahren | CNC-Drehen, Fräsen, Schleifen, Drahterodieren für Nuten |
| Prüfung | Vollständiger CMM-Bericht, Härteprüfung, Magnetpulverprüfung |
| Losgröße | 1 bis 10.000 Stück |
| Kennzeichnung | Lasergravur (Material, Wärmebehandlungscharge, Chargennummer) |
| Verpackung | VCI-Papier + Schaumstoffeinlage, Exportkarton |
1. Chargenrückverfolgbare Qualität. Jede Schmelznummer wird dokumentiert. Jede Charge erhält einen eindeutigen Code. Wenn ein Problem in Ihrer Montagelinie auftritt, verfolgen wir es bis zur exakten Maschine, zum Bediener und zur Materialcharge zurück. Keine Rätselraterei.
2. Prüfbericht pro Charge. Sie erhalten einen Maßbericht mit tatsächlich gemessenen Werten, nicht nur ein „Bestanden/Nicht bestanden"-Kästchen. Kegelwinkel, Rundlauf, Gewindesteigung, Härte – alles aufgelistet. Wir bewahren die Rohdaten 5 Jahre lang auf.
3. Eine Fabrik für CNC-Bearbeitung + Stanzen + Federn + Kühlkörper. Ihr Spannzangenfutter benötigt möglicherweise eine Spannzange, einen gestanzten Haltering oder einen Kühlkörper für einen Spindelmotor. Wir fertigen alle vier Komponenten im selben Gebäude. Ein Auftrag, ein Qualitätssystem, ein Liefertermin. Sie sparen 2-3 Wochen Lieferantenkoordination.
Kundenspezifische CNC-Spannzangenfutter sind keine Lagerware. Sie kommen zum Einsatz in:
Wir fertigen auch die passenden Spannzangenmuttern mit Sonderantriebsnuten, verlängerten Abmessungen oder nicht genormten Sechskantformen. Wenn Sie ein verschlissenes Futter aus einer deutschen oder japanischen Maschine haben, senden Sie uns das Muster. Wir erstellen ein Reverse Engineering und verbessern die Härte.

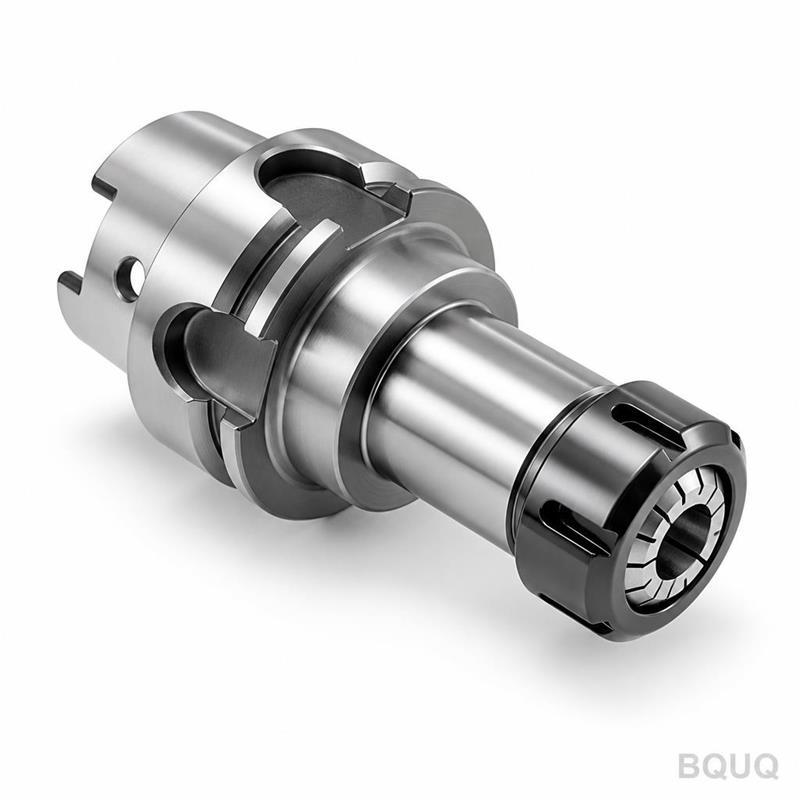

Sie suchen ein anderes Teil? Wir fertigen auch Kundenspezifischer CNC-Spannzangenfutter-Werkzeughalter | Präzisions-HSK63A-ER-Fertigung im selben Werk in Dongguan.
F: Wie hoch ist Ihre Mindestbestellmenge (MOQ)? A: Keine Mindestbestellmenge. Wir fertigen ein Stück für die Prototypenvalidierung und 10.000 Stück für die Serienproduktion. Der Stückpreis sinkt mit der Menge, aber das Erstmuster wird immer auf die gleiche Weise bearbeitet und geprüft.
F: Wie garantieren Sie Toleranz und Qualität? A: Wir schleifen den Kegel auf einer Rundschleifmaschine mit In-Prozess-Messung. Anschließend prüfen wir jedes kritische Maß auf einer Koordinatenmessmaschine (CMM). Der Prüfbericht liegt der Lieferung bei. Sollte ein Maß außerhalb der Spezifikation liegen, ersetzen wir das Teil kostenlos – einschließlich Fracht.
F: Wie ist die Lieferzeit für ein kundenspezifisches CNC-Spannzangenfutter? A: Standard-ER8-Spannzangenfutter mit Mutter: 7 Tage. Sonderkegel oder -gewinde: 10-12 Tage. Bei dringenden Ausfällen können wir ein Einzelstück in 72 Stunden gegen einen Aufpreis von 30 % eilfertigen. Wir arbeiten im Zweischichtbetrieb, sodass Ihr Auftrag nicht auf eine freie Maschine warten muss.
F: Können Sie Materialzertifikate und Wärmebehandlungsberichte bereitstellen? A: Ja. Wir liefern Werkszeugnisse für das Rohmaterial und einen Wärmebehandlungsbericht mit Härtekurven. Für Luft- und Raumfahrt- oder Medizinanwendungen stellen wir auf Wunsch auch eine vollständige chemische Zusammensetzungsanalyse eines unabhängigen Labors bereit.
Senden Sie uns Ihre 2D-Zeichnung oder Ihr 3D-Modell im STEP-, IGES- oder PDF-Format. Wir antworten innerhalb von 12 Stunden mit einem verbindlichen Angebot – Preis, Lieferzeit und Toleranzprüfung. Unverbindlich, keine Konstruktionsgebühr für Standardänderungen.
E-Mail: sc@bquq.com WhatsApp: +86 13713157787
Präzisionsfertigung, made in China, ohne Mindestbestellmenge und ohne Ausreden. Ihre Zeichnung ist unser Arbeitsauftrag.
| Parameter | Fähigkeit |
|---|---|
| Materialien | AL6061/7075, SUS303/304/316, 45# Stahl, T2 Kupfer, H59 Messing, POM, PEEK, Nylon |
| Toleranz | ±0.005mm Standard, ±0.003mm auf Anfrage |
| Maschinen | 3/4/5-Achsen-CNC, Dreh-Fräsen, Swiss-Drehmaschine |
| Oberfläche | Eloxieren, Vernickeln, Verzinken, Passivieren, Sandstrahlen, Polieren |
| Größenbereich | Max. 400 x 300 x 200 mm |
| Prototyp | 72 Stunden, keine Mindestbestellmenge bei Mustern |
| Inspektion | Vollständiger Bericht pro Charge, CMM-Daten auf Anfrage |
