Ihre Zeichnung definiert das Bauteil. Wir fertigen es. Jedes kundenspezifische CNC-Spannzangenfutter wird exakt nach Ihrer Geometrie hergestellt und vor dem Versand geprüft. Keine Spekulationen.
Auf einen Blick: Toleranz ±0,005 mm bei Bohrung und Nut. Lieferzeit 7–15 Tage. Keine Mindestbestellmenge. Ein Stück oder zehntausend.
| Parameter | Wert |
|---|---|
| Materialoptionen | 42CrMo, 20CrMnTi, 65Mn, SUS420, SUS440C, 12L14 |
| Wärmebehandlung | Einsatzgehärtet oder induktionsgehärtet, 58–62 HRC |
| Bohrungstoleranz | ±0,005 mm |
| Nuttoleranz (Breite) | ±0,01 mm |
| Konzentrizität (Bohrung zu Außendurchmesser) | ≤0,01 mm TIR |
| Oberflächengüte | Ra 0,4 µm auf Bohrung, Ra 0,8 µm auf Außendurchmesser |
| Bearbeitungsverfahren | CNC-Drehen, CNC-Fräsen, Drahterodieren (Nuten), Innenschleifen |
| Prüfung | 100% Maßkontrolle, CMM-Bericht pro Charge |
| Chargengröße | 1–50.000 Stück |
| Lieferzeit | 7 Tage für Prototyp, 15 Tage für Serienproduktion |
| Ursprungsland | Hergestellt in China, Werk Dongguan |
1. Chargenrückverfolgbare Qualität. Jede Charge erhält eine eindeutige Nummer. Sie können Materialschmelzennummer, Wärmebehandlungsprotokoll und Prüfdaten bis zur exakten Produktionscharge zurückverfolgen. Wenn ein Problem in Ihrer Montagelinie auftritt, identifizieren wir die Ursache in Minuten, nicht in Tagen.
2. Prüfbericht pro Charge. Sie erhalten mit jeder Lieferung einen vollständigen Maßbericht. CMM-Daten, Härtewerte, Oberflächenrauheitswerte. Kein allgemeines Zertifikat. Echte Zahlen aus echten Messungen. Ihre Wareneingangskontrolle gibt schneller frei.
3. Eine Fabrik für CNC + Stanzen + Federn + Kühlkörper. Ihr Spannzangenfutter ist nicht das einzige Bauteil in Ihrer Maschine. Wir fertigen auch die Federn im Inneren des Futters, die gestanzten Unterlegscheiben und den Kühlkörper für Ihren Spindelmotor. Ein Auftrag, ein Logistikpunkt, ein Qualitätsstandard. Weniger Lieferanten bedeutet weniger Kopfschmerzen.

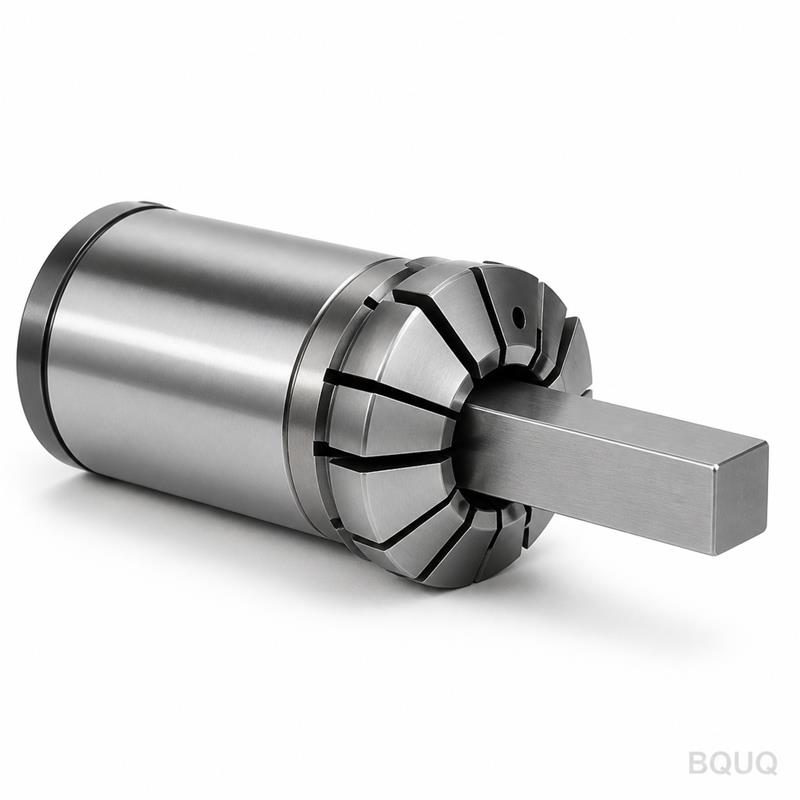

Dieses Spannzangenfutter Typ 42 für Vierkantstangenmaterial ist für Automatendrehmaschinen und CNC-Drehzentren konzipiert, die Vierkant- oder Sechskantstangenmaterial zuführen.
Typische Anwendungen:
Die Vierkantbohrung hält die Stange fest und verdrehsicher. Der Schlitz ermöglicht die radiale Kompression. Die gehärtete Oberfläche widersteht dem Verschleiß durch kontinuierliche Stangenzuführung. Sie erhalten stabile Bearbeitung, weniger Ausschuss und längere Werkzeugstandzeiten.
Sie suchen ein anderes Teil? Wir fertigen auch Präzisionsgefertigter CNC-Automatendreh-Futter-Satz mit Vierkantbohrung, 15–52 mm im selben Werk in Dongguan.
F: Wie hoch ist Ihre Mindestbestellmenge? A: Keine Mindestbestellmenge. Wir fertigen einen Prototyp für Ihre Validierung und skalieren dann auf Ihre Produktionsmenge. Viele Käufer starten mit 5 Stück für Tests und bestellen dann 500 oder 5.000.
F: Wie kontrollieren Sie Toleranz und Qualität? A: Wir verwenden CNC-Drehmaschinen und Schleifmaschinen mit In-Process-Messung. Jedes kritische Maß wird auf einer Koordinatenmessmaschine (CMM) gemessen. Wir senden Ihnen den Prüfbericht vor dem Versand. Wenn ein Maß außerhalb der Spezifikation liegt, bearbeiten wir es nach oder verschrotten es. Sie erhalten niemals ein fehlerhaftes Teil.
F: Wie ist Ihre Lieferzeit? A: Prototyp in 7 Tagen. Serienproduktion in 15 Tagen nach Zeichnungsfreigabe. Für Eilaufträge können wir gegen Aufpreis auf 5 Tage beschleunigen. Wir versenden weltweit per DHL, FedEx oder über Ihren Spediteur.
F: Können Sie Materialzertifikate bereitstellen? A: Ja. Wir stellen Werkszeugnisse für Rohmaterial, Wärmebehandlungsberichte und Härteprüfzertifikate aus. Alle Dokumente sind in englischer Sprache und liegen Ihrer Lieferung bei.
Wir antworten mit einem verbindlichen Angebot innerhalb von 12 Stunden. Keine vagen Schätzungen. Sie erhalten Stückpreis, Werkzeugkosten (falls zutreffend), Lieferzeit und Lieferbedingungen. Senden Sie Ihre 2D- oder 3D-Zeichnung im PDF-, STEP- oder IGES-Format.
E-Mail: sc@bquq.com WhatsApp: +86 13713157787
Präzisionsfertigung ist unser einziges Geschäft. Ihr kundenspezifisches CNC-Spannzangenfutter wird richtig gefertigt, richtig gemessen, richtig versendet. Senden Sie die Zeichnung. Erhalten Sie das Angebot.
| Parameter | Fähigkeit |
|---|---|
| Materialien | AL6061/7075, SUS303/304/316, 45# Stahl, T2 Kupfer, H59 Messing, POM, PEEK, Nylon |
| Toleranz | ±0.005mm Standard, ±0.003mm auf Anfrage |
| Maschinen | 3/4/5-Achsen-CNC, Dreh-Fräsen, Swiss-Drehmaschine |
| Oberfläche | Eloxieren, Vernickeln, Verzinken, Passivieren, Sandstrahlen, Polieren |
| Größenbereich | Max. 400 x 300 x 200 mm |
| Prototyp | 72 Stunden, keine Mindestbestellmenge bei Mustern |
| Inspektion | Vollständiger Bericht pro Charge, CMM-Daten auf Anfrage |
