Federstandards: ISO 10243, DIN 2095 und was gilt

Federstandards: ISO 10243, DIN 2095 und was gilt

Kurze Antwort: ISO 10243 deckt farbcodierte Stanzfedern aus Rechteckdraht für den Werkzeugbau ab, während DIN 2095 kaltgewickelte zylindrische Schraubendruckfedern aus Runddraht mit definierten Qualitätsgraden und Toleranztabellen abdeckt. Keiner der Standards ist eine universelle Anforderung – sie gelten, wenn Ihre Zeichnung, Ihr Werkzeugkatalog oder die Spezifikation Ihres Kunden dies vorschreibt. Wenn eine Feder keine Katalog-Stanzfeder und kein DIN 2095-Lagerartikel ist, ist das maßgebliche Dokument Ihre eigene Zeichnung: Drahtdurchmesser, freie Länge, Blocklänge, Federrate und Endkonfiguration. BQUQ fertigt nach Zeichnungstoleranzen von ±0,005 mm bei CNC-bearbeiteten Merkmalen und bietet Sonderfedern innerhalb von 12 Arbeitsstunden an.

Was ist ISO 10243?

ISO 10243 ist die internationale Norm für Druckfedern mit rechteckigem Querschnitt, die in Presswerkzeugen und Stanzwerkzeugen verwendet werden. Sie ist der direkte Nachfolger der älteren deutschen DIN 9834 / ISO 10243-Linie und der Grund, warum Stanzfedern in Farben erhältlich sind.

Die Norm definiert:

• Drahtquerschnitt – rechteckig (in der Werkstatt oft als "Flachdraht" oder "Ovendraht" bezeichnet), der mehr Material in eine gegebene Bohrung packt als Runddraht und daher eine höhere Kraft pro Einheit Durchbiegung liefert.
• Bohrungs- und Stangendurchmesser – eine feste Matrix von Bohrungsgrößen und passenden Dornendurchmessern, damit eine Feder ohne Sonderanpassung in eine standardmäßig gebohrte Tasche passt.
• Freie Länge und Bohrungstiefe – Standardlängen, die Standardtaschen tiefen entsprechen.
• Lastklassen – leicht, mittel, schwer und extra schwer, jeweils mit einer maximal zulässigen Durchbiegung als Prozentsatz der freien Länge.
• Farbcodierung – die Lackfarbe auf der Endwindung kennzeichnet die Lastklasse. Dies ist eine praktische Konvention, keine Leistungsgarantie an sich.

Der Farbcode und warum er in der Werkstatt wichtig ist

Das Farbsystem existiert, damit ein Werkzeugmacher eine Feder in einer Presse mit bloßem Auge identifizieren kann, ohne sie zu messen. Typische Branchenfarbzuordnungen sind Grün für leichte, Blau für mittlere, Rot für schwere und Gelb oder Braun für extra schwere Lasten, aber die genaue Farb-zu-Klasse-Zuordnung variiert zwischen den Herstellern. Geben Sie eine Stanzfeder niemals nur anhand der Farbe in einer Bestellung an – geben Sie immer den ISO 10243-Größencode, die freie Länge und die Lastklasse schriftlich an.

Was ISO 10243 nicht abdeckt

ISO 10243 deckt keine Runddrahtfedern, Zugfedern, Drehfedern oder Federn für Nicht-Werkzeuganwendungen ab. Sie legt auch keine Materialchemie fest. Eine Stanzfeder kann aus Chrom-Silizium, Chrom-Vanadium oder einer proprietären ölgehärteten Sorte hergestellt werden und dennoch der Maßnorm entsprechen. Wenn Ihre Anwendung empfindlich auf die Ermüdungslebensdauer bei hohen Lastspielzahlen reagiert, sind Material und Wärmebehandlung wichtiger als die Maßnorm – siehe unsere Hinweise zu Chrom-Silizium-Federn, wie die Legierungswahl die Ermüdungsleistung verändert.

Was ist DIN 2095?

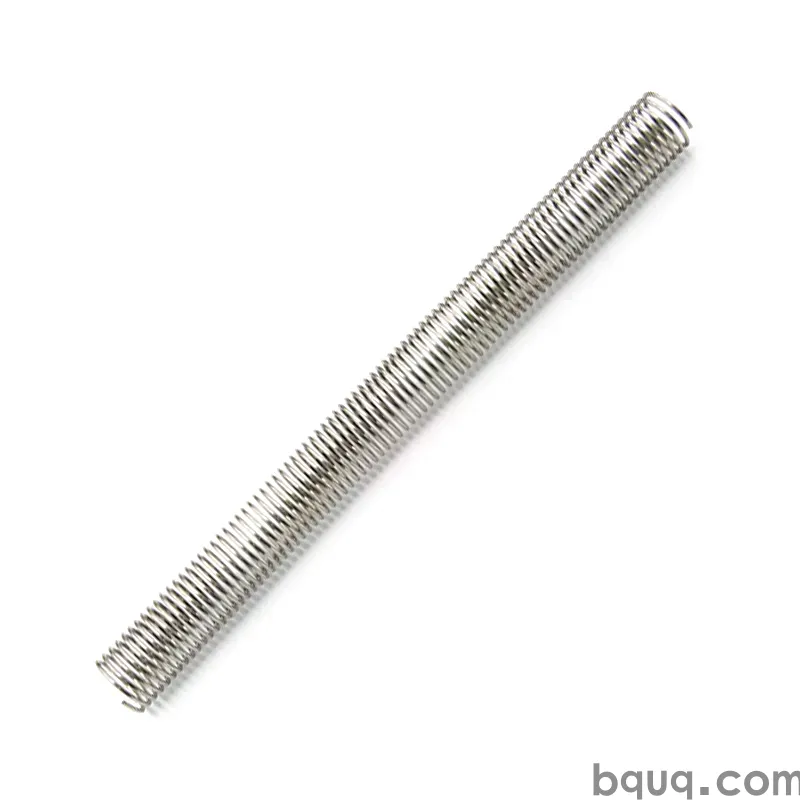

DIN 2095 ist die deutsche Norm für kaltgewickelte zylindrische Schraubendruckfedern aus Runddraht. Während ISO 10243 sich mit Werkzeughardware befasst, geht es bei DIN 2095 um die Allzweck-Druckfeder.

Sie spezifiziert:

Qualitätsgrade erklärt

Der nützlichste Beitrag von DIN 2095 zu einer Einkaufszeichnung ist das Konzept des Qualitätsgrades. Ein engerer Grad kostet mehr, weil er eine engere Wickelkontrolle, gleichmäßigeren Draht und oft einen Schleifvorgang an den Enden erfordert. Der Handel ist einfach: Wenn Ihre Feder in einer Bohrung mit großzügigem Spiel sitzt und die Last nicht kritisch ist, ist ein lockerer Grad in Ordnung. Wenn die Feder einen Präzisionsmechanismus positioniert oder in einem Stapel arbeitet, bei dem die kumulative Länge wichtig ist, geben Sie den engeren Grad an.

Hier wird Federlängentoleranz zu einer Einkaufsentscheidung statt zu einem Fertigungsdetail – die Toleranz, die Sie auf die Zeichnung schreiben, legt direkt den Prozessweg und den Preis fest.

Die Grenzen von DIN 2095

DIN 2095 geht von kaltgewickeltem Runddraht mit einem einigermaßen konventionellen Index aus. Sie deckt keine heißgewickelten großen Federn, Rechteckdraht oder Federn mit ungewöhnlichen Endkonfigurationen ab. Sie garantiert auch keine Last bei einer gegebenen Höhe – sie garantiert Abmessungen und damit die dimensionalen Eingaben für eine Lastberechnung. Die Lastverifizierung ist ein separater Test, weshalb Federlastprüfung in Ihren Eingangsprüfplan gehört, unabhängig davon, welchen Standard Sie angeben.

ISO 10243 vs. DIN 2095: Direktvergleich

Die praktische Erkenntnis: Diese beiden Standards konkurrieren nicht. Ein Stanzwerkzeug kann ISO 10243-Stanzfedern für die Abstreiferplatte und DIN 2095-Druckfedern für einen kleinen Rückstellmechanismus enthalten, und beide sind an ihrem Platz korrekt.

Welcher Standard gilt für meine Feder?

Stellen Sie drei Fragen in der Reihenfolge.

1. Ist es eine Stanzfeder oder eine allgemeine Druckfeder?

Wenn die Feder in einer gebohrten Tasche in einem Presswerkzeug sitzt und eine Abstreiferplatte drückt, ist es eine Stanzfeder. ISO 10243 ist der relevante Rahmen, und Sie sollten aus einer Kataloggröße kaufen, anstatt von Grund auf neu zu konstruieren – der ganze Sinn der Norm ist die Austauschbarkeit.

Wenn die Feder eine Allzweck-Druckfeder in einem Mechanismus ist, ist das Toleranzrahmenwerk von DIN 2095 die natürliche Referenz, auch wenn Sie nicht gesetzlich verpflichtet sind, es zu zitieren.

2. Nennt die Zeichnung meines Kunden einen Standard?

Wenn auf der Zeichnung "nach DIN 2095, Grad 2" steht, ist das der Vertrag. Fertigen und prüfen Sie danach. Wenn die Zeichnung schweigt, nehmen Sie nicht an, dass ein Standard gilt – eine schweigende Zeichnung bedeutet, dass die Zeichnungsabmessungen maßgeblich sind, und jede nicht angegebene Toleranz ist eine Verhandlung.

3. Liegt die Feder tatsächlich außerhalb beider Standards?

Viele Federn tun das. Zugfedern, Drehfedern, Kegelfedern, Federn mit variabler Steigung und alles mit einer kundenspezifischen Endform fallen außerhalb beider Dokumente. Für diese ist die Zeichnung plus eine definierte Prüfmethode die einzige echte Spezifikation. Unsere Drehfedern und Sonderzugfedern werden typischerweise so gebaut: vollständig nach Zeichnung, mit vorab vereinbarter Last- und Maßverifizierung.

Was die Standards Ihnen nicht sagen

Standards definieren Geometrie und Toleranz. Sie definieren nicht die Dinge, die am häufigsten zu Feldausfällen führen.

Material und Wärmebehandlung

Zwei Federn können denselben Maßstandard erfüllen und je nach Legierung, Drahtqualität, Eigenspannung und Spannungsarmglühen völlig unterschiedliche Ermüdungslebensdauern haben. Standards schweigen dazu, weil es dimensionale Dokumente sind.

Oberflächenbeschaffenheit und Korrosionsschutz

Kugelstrahlen, Galvanisieren und Beschichten verändern alle das Ermüdungsverhalten und die Korrosionsbeständigkeit. Nichts davon steht im Maßstandard. Wenn Ihre Feder im Freien oder in einer Waschumgebung betrieben wird, geben Sie die Oberfläche explizit an – unsere Übersicht über Federbeschichtung und Pulverbeschichtung behandelt die Kompromisse.

Dynamisches Verhalten

Schwingung, Resonanz und Eigenfrequenz sind Konstruktionsbelange, keine Standardbelange. Eine Feder, die jede Maßprüfung besteht, kann in einer Hochgeschwindigkeitsanwendung immer noch versagen, weil sie nie auf Federresonanz und -schwingung geprüft wurde.

Verhalten am Lebensende

Standards sagen Ihnen nicht, wann eine Feder setzt, sackt oder nachgibt. Das hängt von der Spannung bei Einbauhöhe relativ zur zulässigen Spannung des Materials ab. Wenn Sie eine Feder nahe ihrer Grenze betreiben, prüfen Sie Federüberlastung und Streckgrenze, bevor Sie sich für ein Design entscheiden.

Wie BQUQ mit Federspezifikationen umgeht

BQUQ (Dongguan) betreibt Sonderfederfertigung zusammen mit CNC-Bearbeitung, Metallstanzen und Kühlkörperherstellung in einer ISO9001-Fabrik, über vier Produktionslinien. Diese Co-Lokation ist für Federkäufer wichtig, weil sie bedeutet, dass Werkzeuge, Vorrichtungen und Endformmerkmale im Haus bearbeitet werden können, anstatt ausgelagert zu werden.

Was wir bei einer Federanfrage benötigen:

Wenn Sie Abmessungen und einen Lastpunkt angeben können, können wir innerhalb von 12 Arbeitsstunden ein Angebot erstellen. Wenn Sie nur eine Hülle und eine Kraftanforderung haben, können wir ein Design vorschlagen – flexible MOQ gilt, sodass sowohl ein Prototypenlauf als auch ein Produktionslauf machbare Startpunkte sind.

Für Standard-Druckfedern aus Runddraht siehe unsere Druckfedern-Fähigkeitsseite. Für alles mit einer kundenspezifischen Endform oder nicht standardmäßiger Geometrie senden Sie die Zeichnung direkt.

Häufig gestellte Fragen

F: Ist ISO 10243 für Stanzfedern obligatorisch?

A: Nein. ISO 10243 ist eine Maß- und Lastklassennorm, keine gesetzliche Anforderung. Sie wird nur dann obligatorisch, wenn Ihre Zeichnung, die Spezifikation Ihres Kunden oder Ihr Werkzeugkatalog sie vorschreibt. In der Praxis verwenden die meisten Presswerkzeugkonstrukteure sie freiwillig, weil sie Austauschbarkeit garantiert – eine Ersatzfeder von jedem konformen Lieferanten passt in dieselbe Tasche und liefert dieselbe Lastklasse.

F: Kann eine Feder sowohl ISO 10243 als auch DIN 2095 entsprechen?

A: Nicht sinnvoll. ISO 10243 ist um Rechteckdraht herum geschrieben, DIN 2095 um Runddraht. Eine einzelne Feder kann nicht beide Querschnitte haben, daher beschreiben die beiden Standards unterschiedliche Produktfamilien. Eine Stanzbaugruppe kann Federn enthalten, die an verschiedenen Stellen jedem Standard entsprechen, aber keine einzelne Feder entspricht gleichzeitig beiden.

F: Was ändert der DIN 2095-Qualitätsgrad tatsächlich?

A: Er ändert die zulässige Abweichung bei Drahtdurchmesser, Außendurchmesser, freier Länge und Rechtwinkligkeit. Ein engerer Grad bedeutet engere Wickelkontrolle, gleichmäßigeren eingehenden Draht und oft geschliffene Enden. Das funktionale Ergebnis ist eine bessere Maßwiederholbarkeit in einem Stapel oder einer Bohrung. Wählen Sie den Grad basierend darauf, wie viel kumulative Variation Ihre Baugruppe aufnehmen kann.

F: Brauche ich einen Standard, wenn meine Feder vollständig kundenspezifisch ist?

A: Nein, und das Zitieren eines Standards kann Verwirrung stiften. Für eine kundenspezifische Feder ist die Zeichnung die Spezifikation. Geben Sie jede Abmessung, die Last bei den Höhen, die Ihnen wichtig sind, die Endkonfiguration, das Material, die Oberfläche und die Prüfmethode an. Fügen Sie einen Hinweis hinzu, dass nicht spezifizierte Toleranzen einem benannten Standard folgen – diese einzelne Zeile verhindert die meisten Streitigkeiten.

F: Wie überprüfe ich, ob eine Feder dem von mir angegebenen Standard entspricht?

A: Messen Sie die Abmessungen, die der Standard kontrolliert, und testen Sie die Last bei den angegebenen Höhen. Bestätigen Sie bei Stanzfedern den Größencode, die freie Länge und die Lastklasse, anstatt sich auf die Lackfarbe zu verlassen. Prüfen Sie bei DIN 2095-Federn die Abmessungen des Qualitätsgrades. Lasttests bei einer oder zwei Höhen erfassen die meisten Nichtkonformitäten, die Maßprüfungen allein übersehen würden.
