Überlastung und Streckgrenze: Wenn eine Feder aufhört zu federn
Kurze Antwort: Eine Feder hört auf zu federn, wenn ihre innere Spannung die Streckgrenze des Materials überschreitet. Der Draht nimmt eine bleibende Verformung an, die freie Länge verkürzt sich und die Last bei einer bestimmten Höhe sinkt – oft um 5–20 % nach einer einzigen schweren Überlastung. Für Musikdraht und 302-Edelstahl sollte die Auslegungsspannung unter etwa 40–45 % der Zugfestigkeit für statische Beanspruchung und 30–35 % für zyklische Beanspruchung liegen. Wenn Sie dies überschreiten, rechnen Sie mit Setzen, Ermüdung oder Bruch. BQUQ bearbeitet und wickelt Federn auf ±0,005 mm auf CNC-Achsen in einer ISO9001-Fabrik in Dongguan, mit Angeboten innerhalb von 12 Arbeitsstunden.
Was tatsächlich im Inneren einer Feder unter Last passiert
Eine Schraubenfeder ist ein Torsionsstab, der zu einer Spirale gerollt wurde. Wenn Sie sie zusammendrücken, biegt sich der Draht nicht entlang seiner Länge – er verdreht sich. Diese Torsionsschubspannung ist es, die Energie speichert, und sie ist es, die die Feder schließlich zerstört, wenn Sie zu weit gehen.
Drei Dinge geschehen nacheinander, wenn die Last steigt:
1. Elastischer Bereich. Die Spannung bleibt proportional zur Dehnung. Entfernen Sie die Last, kehrt die Feder zu ihrer exakten freien Länge zurück. Dies ist der einzige Bereich, in dem Sie konstruieren sollten.
2. Streckgrenze. Die Spannung überschreitet die Torsionsstreckgrenze des Materials. Einige Kristallebenen gleiten dauerhaft. Entfernen Sie die Last und die Feder kommt kürzer zurück als sie begonnen hat.
3. Plastischer Kollaps oder Bruch. Bei höherer Spannung nimmt die Feder eine große bleibende Verformung an, die Windungen blockieren oder der Draht reißt – normalerweise an der Innenseite der Windung, wo sich die Spannung konzentriert.
Die ersten beiden sind diejenigen, die leise Baugruppen ruinieren. Eine Feder, die gestreckt wurde, sieht noch gut aus. Sie drückt nur nicht mehr so stark.
Warum „Setzen“ der eigentliche Ausfallmodus ist
Bleibende Verformung ist das messbare Symptom der Streckung. Sie zeigt sich als:
- Freie Länge kürzer als in der Zeichnung
- Last bei Einbauhöhe niedriger als spezifiziert
- Blockhöhe früher erreicht als erwartet
Für eine typische kaltgewickelte Druckfeder kann eine einzelne Überlastung auf 60 % der Zugfestigkeit einen Verlust der freien Länge von 2–8 % verursachen. Gehen Sie auf 70 % und Sie können 10–20 % verlieren, plus eine sichtbare Neigung der Windung. Das ist der Punkt, an dem die Feder in jedem nützlichen Sinne „aufhört zu federn“.
Wie erkennt man, dass eine Feder gestreckt wurde?
Die Symptome im Feld sind branchenübergreifend konsistent:
| Symptom | Was es normalerweise bedeutet | Schnelle Prüfung |
|---|---|---|
| Freie Länge kürzer als Spezifikation | Bleibende Verformung durch Überlastung | Unbelastete Länge vs. Zeichnung messen |
| Last bei Höhe um >5 % zu niedrig | Teilweise Streckung oder Spannungsrelaxation | Kraftmessdose bei Einbauhöhe testen |
| Feder blockiert früh | Setzen + reduzierter Weg | Blockhöhe messen |
| Sichtbare Neigung oder ungleichmäßige Steigung | Lokale plastische Verformung | Visuell + Steigungslehre |
| Risse an der Windungsinnenseite | Ermüdung nach Streckung oder Wasserstoffversprödung | Farbeindringprüfung oder Magnetpulverprüfung |
| Klappern in der Baugruppe | Vorspannung nach Setzen verloren | Mit Erstmusterlast vergleichen |
Wenn mehr als eines dieser Symptome bei einer Charge auftritt, ist die Auslegungsspannung für den Lastzyklus zu hoch – nicht die Schuld des Drahtlieferanten.
Die Spannungsgrenzen, die entscheiden, ob eine Feder überlebt
Jedes Federmaterial hat eine Torsionsstreckgrenze, typischerweise 45–60 % der Zugfestigkeit für Federstähle. Die Konstruktionspraxis hält die Arbeitsspannung weit darunter.
| Material | Typische Zugfestigkeit (MPa) | Statische Auslegungsspannung (% UTS) | Zyklische Auslegungsspannung (% UTS) | Hinweise |
|---|---|---|---|---|
| Musikdraht (ASTM A228) | 2200–2600 | 40–45% | 30–35% | Beste Ermüdungslebensdauer für kleine Federn |
| Ölvergüteter MB (A229) | 1600–1900 | 40–45% | 30–35% | Gut für größeren Draht |
| Chrom-Silizium (A401) | 1900–2100 | 42–48% | 32–38% | Hochtemperatur, Stoßbeanspruchung |
| 302-Edelstahl | 1500–1900 | 35–40% | 28–32% | Korrosionsbeständig, geringere Ermüdung |
| 17-7 PH-Edelstahl | 1700–2000 | 38–42% | 30–34% | Bessere Ermüdung als 302 |
| Phosphorbronze | 900–1200 | 35–40% | 28–32% | Elektrisch, nichtmagnetisch |
| Inconel 718 | 1800–2100 | 40–45% | 32–38% | Hochtemperatur, teuer |
Die Zahlen sind typisch für kaltgezogenen oder kaltgewalzten Federdraht bei Raumtemperatur. Heißgewickelte oder spannungsarmgeglühte Federn verhalten sich anders – bestätigen Sie immer mit dem Datenblatt des Drahtwerks.
Warum zyklische Beanspruchung niedrigere Spannung erfordert
Ermüdungsrisse entstehen an der Windungsinnenseite, wo die Spannungskonzentration am höchsten ist. Bei 40 % UTS könnten Sie 10⁵–10⁶ Zyklen erreichen. Bei 30 % UTS kann dieselbe Feder 10⁷+ Zyklen laufen. Der Kompromiss ist real: niedrigere Spannung bedeutet mehr Draht, größere Hülle, mehr Kosten. Die Alternative ist eine Feder, die bei 200.000 Zyklen in einem Ventiltrieb oder einem Verschluss versagt.
Für dynamische Anwendungen lesen Sie unsere Hinweise zur Auslegung von Federn für dynamische Lasten.
Federindex, Krümmung und Spannungskonzentration
Der Federindex (D/d – mittlerer Durchmesser geteilt durch Drahtdurchmesser) bestimmt, wie stark sich die Spannung an der Innenseite der Windung konzentriert. Federn mit niedrigem Index (unter 5) sind steif und an der Innenseite hoch beansprucht. Federn mit hohem Index (über 12) sind schlaff und schwer konsistent zu wickeln.
| Index (D/d) | Krümmungsspannungsfaktor | Praktische Auswirkung |
|---|---|---|
| 4–5 | 1,15–1,20 | Hohe Innenspannung, Risiko enger Toleranzen |
| 6–9 | 1,08–1,12 | Optimaler Bereich für die meisten Konstruktionen |
| 10–12 | 1,05–1,08 | Gute Ermüdung, auf Knicken achten |
| >12 | ~1,03 | Knicken und Wickelinstabilität |
Wenn Ihre Überlastungsausfälle immer an derselben Stelle auftreten – der Innenseite der ersten aktiven Windung – ist der Index wahrscheinlich zu niedrig. Überprüfen Sie ihn, bevor Sie das Material ändern. Unser Artikel zu Federindex und Spannung führt durch die Berechnung.
Konstruktionsregeln zur Vermeidung von Streckung
1. Halten Sie die Arbeitsspannung unter 40 % UTS für statische, 32 % für zyklische Beanspruchung. Dies ist der größte Hebel.
2. Konstruieren Sie für die maximale Last, die die Baugruppe jemals aufbringen kann, nicht für die Nennlast. Berücksichtigen Sie Handhabung, Überweg und Wärmeausdehnung.
3. Fügen Sie einen Blockhöhenspielraum hinzu. Lassen Sie mindestens 15 % Weg zwischen maximaler Arbeitshöhe und Blockhöhe.
4. Vorsetzen (Scragging) der Feder. Einmal während der Fertigung auf Block zusammendrücken, um kontrolliertes Setzen zu induzieren, dann die freie Länge messen. Dies stabilisiert die Feder für ihre Lebensdauer.
5. Kugelstrahlen für Ermüdungsfestigkeit. Induziert Druckeigenspannungen an der Oberfläche, typischerweise 20–40 % Ermüdungslebensdauer-Gewinn bei Stahlfedern.
6. Temperatur beachten. Über 120 °C für Musikdraht oder 250 °C für 302-Edelstahl beschleunigt sich die Spannungsrelaxation auch unterhalb der Streckgrenze.
7. Spezifizieren Sie Drahtdurchmesser- und freie Längentoleranzen, die der tatsächlich benötigten Lasttoleranz entsprechen. Eine Lockerung der Toleranz für die freie Länge hilft selten, wenn die Last die eigentliche Anforderung ist.
Vorsetzen: Die günstige Versicherung
Vorsetzen (auch Scragging oder Setting genannt) bedeutet, die Feder während der Produktion absichtlich übermäßig zusammenzudrücken, damit sie einmal unter kontrollierten Bedingungen streckt und sich danach elastisch verhält. Richtig gemacht, ist die freie Länge der Feder für den Rest ihrer Lebensdauer auf 1 % stabil. Falsch gemacht – übermäßig zusammengedrückt oder nicht spannungsarmgeglüht – erhalten Sie eine Feder, die weiter kriecht.
Wenn Ihr Lieferant Hochspannungsfedern nicht vorsetzt, fragen Sie warum. Es kostet bei Volumen fast nichts und eliminiert eine ganze Klasse von Feldbeschwerden.
Wenn Überlastung unvermeidbar ist
Einige Anwendungen – Stoßdämpfer, Sicherheitsverschlüsse, Rückstoßsysteme, Stanzfedern – sind darauf ausgelegt, Überlastung aufzunehmen. In diesen Fällen:
- Verwenden Sie Chrom-Silizium oder 17-7 PH, die höhere Spannungen tolerieren
- Konstruieren Sie den Überlastfall als Arbeitsfall, nicht als Ausnahme
- Erhöhen Sie den Drahtdurchmesser statt Windungen hinzuzufügen
- Akzeptieren Sie eine größere Hülle
Für Stanz- und Umformanwendungen, bei denen Federn wiederholten Stößen ausgesetzt sind, siehe Federanwendungen in Stanzwerkzeugen.

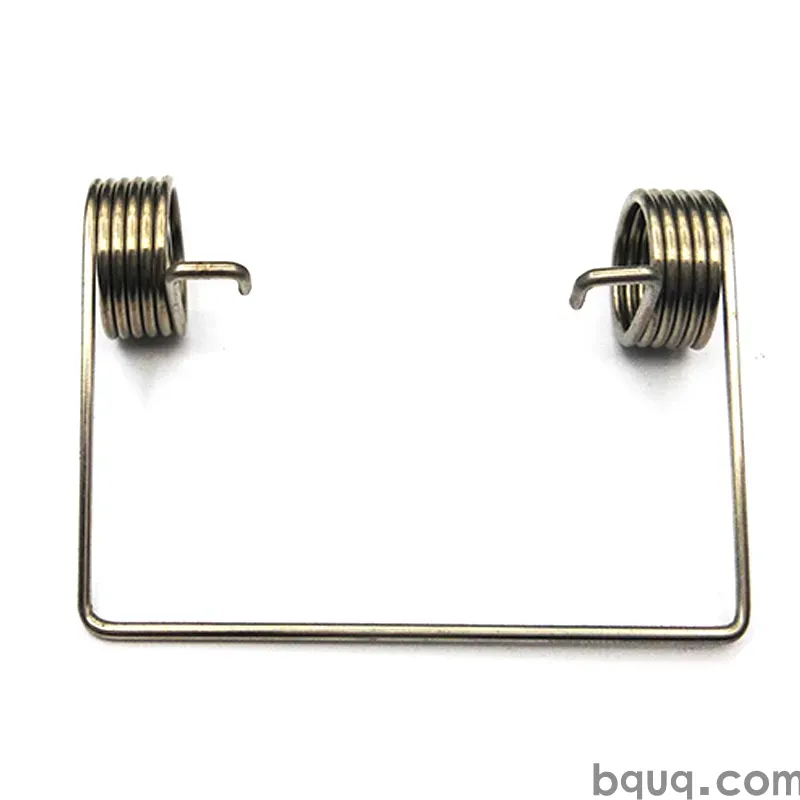

Fertigungssteuerungen zur Vermeidung von Streckungsausfällen
Bei BQUQ werden Federn auf CNC-Wickelmaschinen mit In-Prozess-Überwachung von Steigung und Durchmesser gewickelt und dann in einem kontrolliert-atmosphärischen Ofen spannungsarmgeglüht. Vier Produktionslinien unter einem Dach in Dongguan decken Druck-, Zug- und Torsionsfedern ab, plus die Stanz- und CNC-Teile, die sie umgeben.
Wichtige Steuerungen für überlastungsgefährdete Federn:
- Drahtzertifizierung – Werkszeugnisse zu Zugfestigkeit und Chemie für jede Charge
- Spannungsarmglühen – Temperatur und Zeit pro Charge protokolliert
- Vorsetzverifizierung – freie Länge vor und nach dem Vorsetzen gemessen
- Lastprüfung – Stichproben bei Einbauhöhe, nicht nur freie Länge
- Rückverfolgbarkeit – Chargen-ID auf der Tüte, verknüpft mit Ofen- und Wickleraufzeichnungen
Wenn Sie Druckfedern oder Zugfedern nach Maß für einen Lastzyklus beschaffen, der Überlastung einschließt, senden Sie die Last-Höhen-Kurve und den Worst-Case-Weg. Wir sagen Ihnen, ob die Konstruktion überlebt oder mehr Draht benötigt.
Häufig gestellte Fragen
F: Kann sich eine Feder nach dem Strecken erholen?
A: Nein. Streckung ist bleibende plastische Verformung auf Kristallebene. Sobald der Draht geglitten ist, kehrt die Feder nicht zu ihrer ursprünglichen freien Länge oder Last zurück. Sie können sie manchmal auf eine neue, stabile Länge zurücksetzen, aber die ursprüngliche Leistung ist verloren. Ersetzen Sie gestreckte Federn, anstatt zu versuchen, sie „umzutrainieren“.
F: Wie viel Überlastung verursacht bleibende Verformung?
A: Es hängt von Material und Index ab, aber als Faustregel gilt: Eine Überschreitung von etwa 45–50 % der Zugfestigkeit in Torsionsspannung führt zu messbarer Verformung. Für Musikdraht mit 2300 MPa UTS sind das etwa 1050–1150 MPa. Die meisten gut konstruierten statischen Federn laufen bei 800–950 MPa. Der Spielraum ist bewusst gewählt.
F: Verursacht Hitze dasselbe Problem wie Überlastung?
A: Ähnliches Ergebnis, anderer Mechanismus. Hitze verursacht Spannungsrelaxation – der Draht verliert langsam an Last, auch unterhalb der Streckgrenze. Musikdraht ist im Allgemeinen auf etwa 120 °C Dauerbetrieb begrenzt; 302-Edelstahl auf etwa 250 °C; Inconel 718 auf 600 °C+. Wenn Ihre Feder im Betrieb ohne sichtbare Verformung an Last verliert, ist Temperatur die wahrscheinliche Ursache.
F: Sollte ich vorgesetzte Federn spezifizieren?
A: Ja, für jede Feder, die über 35 % der Zugfestigkeit läuft oder in einer Präzisionsbaugruppe verwendet wird. Vorsetzen stabilisiert freie Länge und Last und kostet bei Produktionsvolumen typischerweise wenig. Spezifizieren Sie es auf der Zeichnung mit der Vorsetzhöhe und der akzeptablen Toleranz für die freie Länge nach dem Setzen. Es beseitigt eine häufige Quelle von Feldbeschwerden.
F: Welche Toleranz kann BQUQ bei der freien Länge von Federn halten?
A: Für typische Druckfedern sind ±0,5 mm bei der freien Länge und ±5 % bei der Last bei Einbauhöhe Standard. Engere Toleranzen – bis zu ±0,2 mm freie Länge bei kleinen Federn – sind mit In-Prozess-Messung erreichbar. CNC-Achsen halten ±0,005 mm bei der Werkzeug- und Endschleifgeometrie. Senden Sie Ihre Last-Höhen-Kurve für ein spezifisches Angebot.
