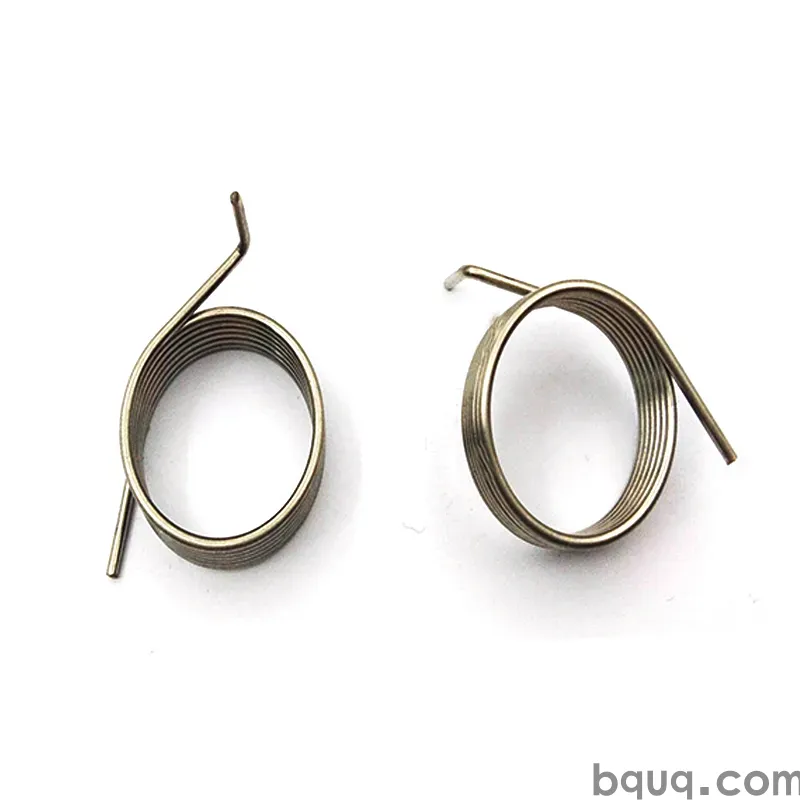

Lastprüfung von Federn: QC-Methoden und Abnahmekriterien

Lastprüfung von Federn: QC-Methoden und Abnahmekriterien

Kurze Antwort: Die Lastprüfung stellt sicher, dass eine Feder die Kraft liefert, für die sie ausgelegt wurde, nicht nur die Maße, mit denen sie gezeichnet wurde. Eine Produktionscharge wird akzeptiert, wenn die gemessene Last bei einer bestimmten Durchbiegung innerhalb der Zeichnungstoleranz bleibt – typischerweise ±10 % für kommerzielle Federn und ±5 % für Präzisionsfedern – und wenn Rate, freie Länge und Setzverhalten über die Stichprobe konsistent sind. Prüfen Sie auf einem kalibrierten Kraft-Weg-Messgerät, beproben Sie nach einem definierten Plan (üblicherweise 5–10 Stück pro Charge für Maß-/Lastprüfungen) und zeichnen Sie die Last an 2–3 Punkten entlang der Kurve auf, nicht nur einen einzelnen Wert. BQUQ prüft Federn auf Last in derselben ISO9001-Produktionsstätte in Dongguan, in der sie bearbeitet, gestanzt und geformt werden, mit Angeboten innerhalb von 12 Arbeitsstunden.

Warum Maßprüfungen allein nicht beweisen, dass eine Feder funktioniert

Eine Feder kann perfekt messen – Drahtdurchmesser auf Nennmaß, Außendurchmesser auf Nennmaß, freie Länge auf Nennmaß – und trotzdem in der Baugruppe versagen. Der Grund ist, dass die Last eine Funktion mehrerer Variablen gleichzeitig ist: Drahtdurchmesser in der vierten Potenz, Anzahl der aktiven Windungen, mittlerer Windungsdurchmesser und Schubmodul des Materials. Eine 2%ige Abweichung des Drahtdurchmessers, unsichtbar gegenüber einer Toleranz von ±0,05 mm, verschiebt die Last um etwa 8 %. Eine einzige zusätzliche aktive Windung verschiebt die Rate um mehrere Prozent. Material aus einer anderen Schmelze oder eine Windung, die nicht identisch spannungsarm geglüht wurde, verschiebt die gesamte Kurve.

Deshalb ist die Feder-QC um die Kraft-Weg-Kurve herum aufgebaut. Maße sagen Ihnen, dass die Feder nach Zeichnung gefertigt wurde; die Lastprüfung sagt Ihnen, dass sie sich so verhalten wird, wie es die Baugruppe erwartet.

Für einen tieferen Einblick, wie diese geometrischen Variablen zusammenspielen, lesen Sie unseren Artikel über Federindex und Spannung, der erklärt, warum der Index sowohl die Spannung als auch die Fertigbarkeit bestimmt.

Was misst eine Federlastprüfung tatsächlich?

Drei Größen sind in fast jeder Diskussion über Federabnahme wichtig.

Last bei Länge (oder Last bei Durchbiegung)

Die Kraft, die erforderlich ist, um die Feder auf eine bestimmte Einbauhöhe zu komprimieren (oder zu dehnen). Dies ist die einzige nützlichste Abnahmekennzahl, da sie direkt die Einsatzbedingung widerspiegelt. Eine Druckfeder, die mit „12,5 N bei 15 mm Einbauhöhe“ spezifiziert ist, sollte genau bei dieser Höhe geprüft werden.

Federrate

Die Steigung der Kraft-Weg-Kurve, ausgedrückt in N/mm oder lbf/in. Die Rate wird üblicherweise zwischen zwei Messpunkten berechnet und nicht an einem einzelnen Punkt, was den Einfluss des Ansetzens der Endwindungen und des Messrauschens reduziert. Bei einer linearen Feder sollte die Rate über den Arbeitsbereich stabil sein.

Freie Länge und Setzverhalten

Die freie Länge wird vor und nach der Zyklierung gemessen. Eine Feder, die nach der ersten Kompression an Länge verliert, hat einen „Set“ angenommen – eine bleibende Verformung durch Spannungen, die die Elastizitätsgrenze des Materials überschreiten. Ein gewisser Set ist im ersten Zyklus normal; übermäßiger oder fortschreitender Set ist ein Defekt.

Zusätzliche Prüfungen, die oft mit der Lastprüfung einhergehen

Welche Prüfmethode sollten Sie vorgeben?

Die richtige Methode hängt von Volumen, Toleranz und der Verwendung der Feder ab. Die folgende Tabelle vergleicht die gängigen Optionen.

Für die meisten B2B-Einkäufer, die von einer chinesischen Federfabrik beziehen, ist die praktische Kombination ein motorisierter Kraft-Weg-Prüfstand für die Stichprobenprüfung plus eine Go/No-Go-Lastvorrichtung für die 100%-Prüfung kritischer Teile. Das liefert eine vollständige Kurve für die technische Dokumentation und ein schnelles Bestanden/Nicht-bestanden an der Linie.

Wie legen Sie Abnahmekriterien fest, die Bestand haben?

Abnahmekriterien sollten in die Zeichnung geschrieben werden, nicht nachträglich verhandelt. Eine gut spezifizierte Federzeichnung enthält:

• Last bei einer oder zwei Referenzhöhen, mit Toleranz (z. B. 18,0 N ±1,0 N bei 20,0 mm)
• Rate, mit Toleranz (z. B. 1,20 N/mm ±8 %)
• Freie Länge, mit Toleranz
• Blockhöhe als Maximum
• Prüfmethode und Vorrichtungsdefinition – insbesondere der Durchmesser der Druckplatte, da Reibung und Kontakt der Endwindungen die Messwerte verändern
• Setz- / Voreinstellanforderung, falls die Feder auf einer Höhe eingebaut wird, die über ihre gewickelte freie Länge hinausgeht

Eine nützliche Faustregel für Toleranzbänder:

Enger als ±3 % ist erreichbar, erfordert jedoch eine engere Drahtdurchmesserkontrolle, prozessbegleitende Ratenanpassung und oft 100%-Prüfung – all das erhöht die Stückkosten. Einkäufer sollten das lockerste Band vorgeben, das die Baugruppe tatsächlich toleriert.

Stichprobenpläne: Wie viele Federn prüfen Sie?

Die Stichprobenprüfung sollte den Folgen eines Ausfalls entsprechen, nicht der Bequemlichkeit des Prüfers.

Chargendefinition

Definieren Sie eine Charge als Federn aus einer Drahtschmelze, einer Maschineneinstellung und einem kontinuierlichen Produktionslauf. Das Mischen von Einstellungen in einer Charge verbirgt Variation.

Gängige Stichprobenansätze

Für sicherheitskritische oder lebenskritische Federn ist eine Stichprobenprüfung nicht ausreichend – geben Sie eine 100%-Lastprüfung vor. Auf einem motorisierten Prüfstand mit einer kundenspezifischen Aufnahme ist eine 100%-Prüfung kleiner Druckfedern bei Produktionsgeschwindigkeiten realistisch, und es ist die einzige Möglichkeit, zu garantieren, dass jedes Stück das Lastfenster einhält.

Erstmuster- und Einstellungsfreigabe

Jedes neue Werkzeug, jede neue Drahtschmelze oder jede wesentliche Maschineneinstellung sollte eine Erstmusterprüfung mit einer vollständigen Kraft-Weg-Kurve auslösen, nicht nur einen einzelnen Lastpunkt. Die Kurve zeigt, ob die Feder linear ist, ob die Enden richtig ansetzen und ob die Rate der Konstruktionsabsicht entspricht. Sobald die Kurve freigegeben ist, kann die Produktionsstichprobe auf Last-bei-Länge-Prüfungen reduziert werden.

Wo die Lastprüfung in einen vollständigen QC-Ablauf passt

Die Lastprüfung ist ein Tor in einer Sequenz. Ein robuster Feder-QC-Ablauf sieht so aus:

1. Eingangsprüfung des Drahts – Durchmesser, Zugfestigkeit, Beschichtung, Rückverfolgbarkeit der Schmelze

2. Einstellungsfreigabe – Erstmuster mit vollständiger Kurve und Maßbericht

3. Prozessbegleitende Prüfungen – freie Länge und Last bei Länge in definierten Intervallen

4. Verifikation nach der Nachbearbeitung – nach Spannungsarmglühen, Kugelstrahlen, Beschichten oder Heißvoreinstellen

5. Endprüfung – Stichprobe nach Plan, mit Last, Maßen und Sichtprüfung

6. Dokumentation – Prüfbericht mit Ist-Werten, nicht nur Bestanden/Nicht-bestanden

Schritt 4 ist wichtiger, als die meisten Einkäufer erwarten. Spannungsarmglühen und Beschichten verschieben die Last leicht. Eine Feder, die vor dem Beschichten besteht, kann nach dem Beschichten am Rand der Toleranz liegen. Die Prüfung nach dem letzten Prozessschritt ist die einzige Möglichkeit, den gelieferten Zustand zu zertifizieren.

Wenn Sie eine Feder untersuchen, die die Prüfung bestanden hat, aber im Feld versagt hat, führt unser Leitfaden zur Federfehleranalyse durch die häufigen Grundursachen, von Wasserstoffversprödung bis zur Ermüdungsinitiierung.

Häufige Fehler bei der Federlastprüfung

Prüfung bei der falschen Höhe. Die Referenzhöhe muss der Einbauhöhe in der Baugruppe entsprechen. Eine Feder, die bei freier Länge plus 10 mm geprüft wird, sagt Ihnen nichts, wenn sie bei 6 mm eingebaut wird.

Ignorieren von Vorrichtungseffekten. Durchmesser, Ebenheit und Parallelität der Druckplatte verändern den Messwert. Zwei Labore, die dieselbe Feder auf unterschiedlichen Vorrichtungen prüfen, können um mehrere Prozent voneinander abweichen. Geben Sie die Vorrichtung in der Zeichnung vor.

Verwendung eines Punktes zur Beurteilung der Rate. Ein einzelner Lastmesswert kann eine steife Feder mit kurzer freier Länge nicht von einer weichen Feder mit langer freier Länge unterscheiden. Prüfen Sie immer an zwei Punkten.

Überspringen der Setzprüfung. Für Federn, die über ihre gewickelte Länge hinaus eingebaut werden, ist das Voreinstellen Teil der Spezifikation. Prüfen Sie die freie Länge vor und nach dem ersten Kompressionszyklus.

Nichtaufzeichnung der Ist-Werte. Ein Bestanden/Nicht-bestanden-Stempel liefert keine Trenddaten. Ist-Zahlen ermöglichen es Ihnen, Drift zu erkennen, bevor sie zu einer Ablehnung wird.

Prüfung nach dem falschen Prozessschritt. Wie oben erwähnt, prüfen Sie immer im gelieferten Zustand.

Wie BQUQ die Federlastprüfung handhabt

BQUQ betreibt vier Produktionslinien in einer Fabrik in Dongguan – CNC-Bearbeitung, Metallstanzen, Sonderfedern und Kühlkörper – unter einem einzigen ISO9001-Qualitätssystem. Federn werden auf derselben Fläche geformt, spannungsarm geglüht und auf Last geprüft, was bedeutet, dass Prozessänderungen sofort sichtbar sind und nicht erst nach einer Lieferung.

Für Federprogramme bieten wir typischerweise:

• Erstmusterprüfung mit einer vollständigen Kraft-Weg-Kurve
• Verifikation von Last bei Länge und Rate gegen die Zeichnung
• Prüfungen der freien Länge, Blockhöhe und Rechtwinkligkeit
• Setz- / Voreinstellverifikation, wo spezifiziert
• Prüfberichte mit tatsächlichen Messwerten
• Flexible Mindestbestellmenge, damit Prototypen- und Pilotchargen vor einer Volumenverpflichtung validiert werden können

Die CNC-Bearbeitungsfähigkeit vor Ort erreicht ±0,005 mm, was die engen Vorrichtungen und Prüfaufnahmen unterstützt, von denen eine genaue Lastprüfung abhängt. Angebote werden innerhalb von 12 Arbeitsstunden zurückgegeben.

Verwandte Produktseiten: Druckfedern, kundenspezifische Zugfedern und Torsionsfedern.

Wenn Ihre Federn auch lebensdauerbegrenzt sind, erklären unsere Hinweise zum Heißvoreinstellprozess, wie kontrolliertes Voreinstellen die Last stabilisiert und die Ermüdungsleistung verbessert.

Häufig gestellte Fragen

F: Was ist die Standardtoleranz für Federlast?

A: Es gibt keinen universellen Standard. Kommerzielle Federn werden üblicherweise mit ±10 % auf die Last spezifiziert, Präzisionsfedern mit ±5 % und Hochpräzisionsfedern mit ±3 % oder enger. Die richtige Toleranz ist das lockerste Band, das Ihre Baugruppe tolerieren kann, denn eine Verschärfung erhöht die Stückkosten durch engere Drahtkontrolle und erhöhte Prüfung. Schreiben Sie immer die Toleranz und die Referenzhöhe in die Zeichnung.

F: Wie viele Federn sollten pro Charge geprüft werden?

A: Für Chargen unter 500 Stück sind fünf Proben eine übliche Basis. Für 500–5.000 Stück acht bis dreizehn Proben. Darüber hinaus ist statistische Prozesskontrolle der Last bei Länge effektiver als große Stichproben. Sicherheitskritische Federn sollten einer 100%-Lastprüfung unterzogen werden, nicht einer Stichprobenprüfung. Definieren Sie eine Charge als eine Drahtschmelze und eine kontinuierliche Einstellung.

F: Kann die Lastprüfung ohne Zerstörung der Feder durchgeführt werden?

A: Ja. Die Prüfung von Last bei Länge und Rate ist zerstörungsfrei, solange Sie innerhalb des konstruierten Arbeitsbereichs bleiben. Nur Setzprüfung, Blockhöhenkompression und Ermüdungsprüfung verbrauchen die Probe. Zerstörungsfreie Prüfung bedeutet, dass dieselben entnommenen Stücke auch maßlich gemessen werden können, was die Korrelation zwischen Last- und Geometriedaten verbessert.

F: Warum besteht meine Feder die Prüfung, versagt aber in der Baugruppe?

A: Die häufigsten Ursachen sind die Prüfung bei einer anderen Höhe als der Einbauhöhe, Vorrichtungsunterschiede zwischen dem Federhersteller und Ihrer Linie, Lastverschiebung nach Beschichtung oder Spannungsarmglühen und Setzverhalten, das erst nach wiederholter Zyklierung auftritt. Geben Sie die Einbauhöhe, die Vorrichtung und den gelieferten Zustand vor und fordern Sie tatsächliche Messwerte anstelle von Bestanden/Nicht-bestanden-Stempeln an.

F: Beeinflusst die Temperatur die Federlastprüfung?

A: Ja. Federmaterialien verlieren mit steigender Temperatur an Modul, sodass die Last bei einer gegebenen Durchbiegung abfällt. Standardprüfungen werden bei Raumtemperatur durchgeführt, typischerweise 20–25 °C. Wenn Ihre Anwendung heiß oder kalt läuft, geben Sie die Einsatztemperatur in der Zeichnung an, damit die Feder mit dem richtigen Modul ausgelegt und geprüft werden kann und die Bedingungen im Prüfraum kontrolliert werden.
