Freie Länge und Toleranzen: Was eine Fabrik einhalten kann
Kurze Antwort: Die Toleranz der freien Länge ist das Fenster, das eine Federfabrik tatsächlich bei der unbelasteten Länge einer fertigen Feder einhalten kann – typischerweise ±0,5 mm bei einer 25 mm Druckfeder in der Standardproduktion, enger werdend auf ±0,15 mm oder besser, wenn die Zeichnung es verlangt. Es ist keine Zahl, die Sie frei wählen können; sie ist die Summe aus Drahtdurchmesserabweichung, Auflösung der Wickelmaschine, Bewegung durch Spannungsarmglühen und Endbearbeitung. Bei BQUQ in Dongguan bieten wir Druck-, Zug- und Torsionsfedern innerhalb von 12 Arbeitsstunden an und geben die Toleranz der freien Länge an, die wir einhalten werden, statt der, die auf einer Zeichnung gut aussieht.
Was genau ist die freie Länge?
Die freie Länge ist die axiale Gesamtlänge einer Feder in unbelastetem, uneingespanntem Zustand. Bei einer Druckfeder ist es der Abstand von einer geschliffenen Endfläche zur anderen, ohne dass etwas darauf drückt. Bei einer Zugfeder ist es die Länge von der Innenseite eines Hakens zur Innenseite des anderen. Bei einer Torsionsfeder wird sie normalerweise durch die Körperlänge plus Schenkelkonfiguration ersetzt, da die entscheidende "freie" Dimension winklig und nicht linear ist.
Die freie Länge ist ein Referenzmaß, kein Leistungsmaß. Was Ihre Baugruppe tatsächlich betrifft, ist normalerweise eines von drei Dingen:
- Einbaulänge – die Länge, bei der die Feder sitzt, wenn die Baugruppe geschlossen ist, was die Vorspannung festlegt.
- Belastete Länge – die Länge bei Arbeitsauslenkung, die die Arbeitskraft festlegt.
- Blocklänge – die Länge bei vollständiger Kompression, die festlegt, ob die Feder auf Block geht, bevor es der Mechanismus tut.
Die freie Länge ist wichtig, weil sie die am einfachsten zu messende Dimension auf einem Wareneingangsprüfstand ist und weil sie sich verschiebt, wenn sich etwas in der vorgelagerten Kette ändert. Eine Feder, die im freien Zustand 1 mm länger ist, kann immer noch perfekt ihre Einbaulast erreichen – oder auch nicht. Die Toleranz, die Sie für die freie Länge angeben, ist ein Stellvertreter dafür, wie viel Lastschwankung Sie akzeptieren wollen.
Warum die freie Länge während der Fertigung driftet
Vier Dinge verändern die freie Länge, nachdem der Draht geschnitten wurde:
1. Drahtdurchmesserabweichung. Federdraht wird auf eine Toleranz gezogen, nicht auf ein exaktes Maß. Eine Schwankung von ±0,02 mm bei einem 1,0 mm Draht ändert den Windungsdurchmesser und damit die Anzahl der Windungen, die in eine gegebene Länge passen.
2. Wickelspannung und Steigungseinstellung. Die Maschine stellt die Steigung mechanisch oder über Servo ein. Kleine Änderungen in Drahtvorschub und Nockenzeitsteuerung ändern die Länge nach dem Wickeln vor jeder Wärmebehandlung.
3. Spannungsarmglühen. Das Spannungsarmglühen bei niedriger Temperatur baut Eigenspannungen aus dem Wickeln ab und verkürzt typischerweise eine Druckfeder leicht. Das Ausmaß hängt von Material, Drahtgröße und Ofenzyklus ab.
4. Endschleifen und Setzen. Schleifen entfernt Material von den Endwindungen; ein "Setz"- oder Vorsetzvorgang komprimiert die Feder absichtlich über Block hinaus, um die Länge zu stabilisieren. Beides ändert die endgültige freie Länge.
Eine Fabrik, die nicht alle vier kontrolliert, wird eine weite Toleranz anbieten und hoffen. Eine Fabrik, die sie kontrolliert, kann eine enge Toleranz wiederholbar einhalten.
Welche Toleranz kann eine Fabrik tatsächlich einhalten?
Die folgende Tabelle zeigt, was wir als Standardproduktionsfähigkeit für kaltgewickelte Federn aus gängigen Materialien (Musikdraht, Edelstahl, ölangelassener Chrom-Silizium-Stahl) betrachten. Dies sind Richtwerte für die Produktionsplanung, keine Spezifikation, die Sie ohne Zeichnungsprüfung annehmen können.
| Freie Länge (mm) | Standardproduktion | Enge Toleranz (zeichnungsgemäß) | Hinweise |
|---|---|---|---|
| Bis 10 | ±0,25 mm | ±0,10 mm | Kleine Federn, feiner Draht, empfindlich gegen Endschleifen |
| 10 – 25 | ±0,50 mm | ±0,15 mm | Häufigster Bereich für Elektronik und Haushaltsgeräte |
| 25 – 50 | ±0,75 mm | ±0,25 mm | Steigungskontrolle dominiert; Setzen empfohlen |
| 50 – 100 | ±1,50 mm | ±0,50 mm | Lange Federn müssen vorgesetzt werden, um zu stabilisieren |
| Über 100 | ±2,0 % der Länge | ±0,75 % der Länge | Längentoleranz wird üblicherweise als Prozentsatz angegeben |
Zwei Dinge sind zu beachten. Erstens skaliert die Toleranz mit der Länge – ±0,1 mm bei einer 120 mm Feder zu verlangen, bedeutet eine andere Fertigungsroute, nicht eine engere Prüfung. Zweitens ist die Spalte "Enge Toleranz" erreichbar, kostet aber mehr, weil sie 100%ige Längensortierung, Vorsetzen oder einen langsameren Wickelzyklus impliziert.
Wie sich die Toleranz der freien Länge in Lasttoleranz umrechnet
Dies ist der Teil, den die meisten Zeichnungen falsch machen. Die Toleranz der freien Länge und die Lasttoleranz sind über die Federrate miteinander verbunden. Wenn Sie ein Fenster für die freie Länge und ein Lastfenster unabhängig voneinander angeben, spezifizieren Sie möglicherweise eine physikalisch unmögliche Kombination.
| Federrate (N/mm) | Toleranz der freien Länge | Resultierende Lastschwankung bei fester Einbaulänge |
|---|---|---|
| 1,0 | ±0,50 mm | ±0,50 N |
| 5,0 | ±0,50 mm | ±2,50 N |
| 20,0 | ±0,50 mm | ±10,0 N |
| 20,0 | ±0,15 mm | ±3,0 N |
Lesen Sie die beiden unteren Zeilen zusammen. Bei einer steifen Feder ist die Halbierung der Längentoleranz die einzige praktische Möglichkeit, die Lastschwankung zu halbieren – oder Sie akzeptieren das Lastfenster und öffnen das Längenfenster. Es gibt keine dritte Option, die nicht die Änderung der Federrate oder der Einbaulänge beinhaltet.
Wenn Sie die Feder noch dimensionieren, werden die Beziehungen zwischen Rate, aktiven Windungen und Auslenkung in unserem Leitfaden zum Druckfeder-Berechnungsrechner durchgearbeitet.
Unterscheidet sich die Toleranz der freien Länge je nach Federtyp?
Ja, und zwar erheblich. Die Endbedingungen ändern, was messbar und was kontrollierbar ist.
Druckfedern
Druckfedern sind am einfachsten einzuhalten, weil die freie Länge eine einzelne axiale Dimension zwischen zwei geschliffenen Flächen ist. Geschlossene und geschliffene Enden bieten die beste Kontrolle; geschlossene, nicht geschliffene Enden sind billiger, aber die Drahtendgeometrie erhöht die Streuung. Offene Enden sind für Federn, die nie flach aufliegen und keine enge Toleranz der freien Länge tragen sollten.

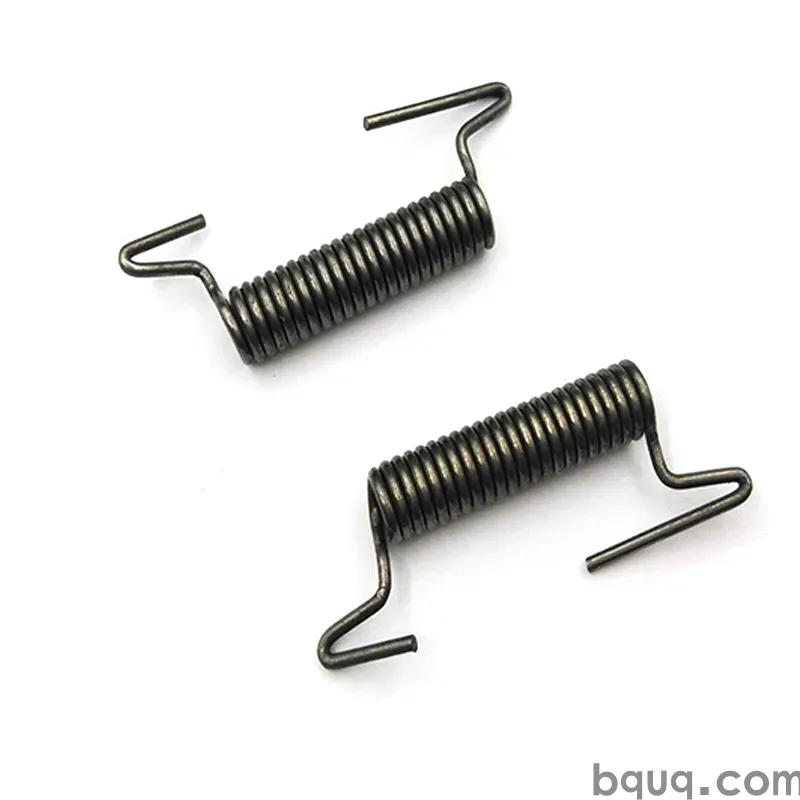

Zugfedern
Zugfedern sind schwieriger. Die freie Länge wird innerhalb der Haken gemessen, und die Hakengeometrie – Schleifenposition, Biegeradius, Anfangsspannung – fügt Variation hinzu, die nichts mit dem Wickelkörper zu tun hat. Ein praktischer Ansatz ist, die Körperlänge eng zu tolerieren und die Gesamtlänge einschließlich Haken lockerer, dann die Hakenposition mit einer Lehre zu kontrollieren.
Torsionsfedern
Torsionsfedern sind am schwierigsten als Länge auszudrücken. Die sinnvollen Maße im freien Zustand sind Körperlänge, Innendurchmesser, Schenkelwinkel und Schenkellänge. Die Toleranz der Körperlänge verhält sich wie die freie Länge einer Druckfeder; der Schenkelwinkel wird üblicherweise in Grad toleriert und ist die Dimension, die tatsächlich die Montagepassung bestimmt. Unsere Torsionsfeder-Produktionslinie handhabt sowohl Körperlängen- als auch Schenkelwinkelangaben auf derselben Zeichnung.
| Federtyp | Primäres Freizustandsmaß | Typische Standardtoleranz | Hauptursache der Variation |
|---|---|---|---|
| Druckfeder | Gesamtfreilänge | ±0,5 mm bei 25 mm | Steigungskontrolle, Schleifen, Spannungsarmglühen |
| Zugfeder | Körperlänge + Hakenposition | ±0,8 mm bei 25 mm | Hakenformung, Anfangsspannung |
| Torsionsfeder | Körperlänge + Schenkelwinkel | ±0,5 mm / ±3° | Schenkelformung, Windungsdurchmesser |
Warum enger als nötig eine Kostenfrage ist, keine Tugend
Jeder Schritt enger bei der freien Länge erhöht die Kosten. Von ±0,5 mm auf ±0,15 mm bei einer mittelgroßen Druckfeder bedeutet typischerweise eines oder mehrere der folgenden:
- Langsameres Wickeln mit Längenprüfungen im Prozess statt Stichprobenprüfung
- Ein Vorsetz- oder "Setz"-Vorgang nach dem Spannungsarmglühen
- 100%ige Längenmessung mit manueller oder automatisierter Sortierung
- Höhere Ausschussrate in der Wickellinie, eingepreist in die Stückkosten
Nichts davon verbessert die Baugruppe, wenn die Baugruppe es nicht braucht. Die richtige Frage ist nicht "Wie eng können Sie halten?", sondern "Wie viel Lastschwankung kann mein Mechanismus tolerieren?" Arbeiten Sie von dort rückwärts.
Zwei praktische Regeln, die wir Käufern geben:
1. Tolerieren Sie die freie Länge nur, wenn die Feder auf einem harten Anschlag sitzt. Wenn die Einbaulänge durch das Gehäuse festgelegt wird, wandelt sich die Variation der freien Länge direkt in Vorspannungsschwankung um. Wenn die Feder durch eine Schraube oder einen variablen Spalt komprimiert wird, ist die freie Länge viel weniger wichtig.
2. Tolerieren Sie die Last, nicht die Länge, wenn die Last das ist, was Sie spüren. Ein Lasttest bei einer bestimmten Auslenkung erfasst Drahtdurchmesser, Windungszahl und Länge in einer Messung. Er ist oft die günstigere Kontrolle. Sehen Sie, wie wir dies in Federlastprüfung angehen.
Was passiert, wenn eine Feder überkomprimiert wird
Die Toleranz der freien Länge interagiert auch damit, wie weit die Feder sich bewegt. Drücken Sie eine Druckfeder über ihre Auslegungsauslenkung hinaus, gibt sie nach – die freie Länge wächst dauerhaft, und jeder nachfolgende Zyklus beginnt von einer anderen Basis. Deshalb gibt es das Vorsetzen: Es induziert dieses Nachgeben einmal kontrolliert, damit die Feder, die der Kunde erhält, bereits stabil ist. Der Mechanismus wird in unserem Artikel über Federüberlastung und Nachgeben erklärt.
Wenn Ihre Baugruppe in einem Fehlerfall überfahren kann, sagen Sie es auf der Anfrage. Es ändert das Material und den Setzvorgang.
Wie man die freie Länge auf einer Zeichnung angibt
Eine Zeichnung, die eine Fabrik schnell anbieten und zuverlässig einhalten kann, enthält normalerweise:
- Freie Länge als Grundmaß mit expliziter Toleranz, nicht als Referenznotiz
- Messrichtung (gesamt, innerhalb der Haken, nur Körper)
- Endbedingung (geschlossen und geschliffen, geschlossen nicht geschliffen, offen)
- Last bei einer oder zwei bestimmten ausgelenkten Längen, mit Toleranz
- Maximale Blocklänge
- Material und Oberflächenbeschaffenheit
- Jegliche Vorsetzanforderung
Wenn Sie nur die freie Länge kennen und nichts anderes, können wir trotzdem anbieten – aber wir werden mit Fragen zurückkommen, und das ist ein gutes Zeichen. Eine Fabrik, die eine enge freie Länge anbietet, ohne nach Einbaulänge, Auslenkung und Blocklänge zu fragen, bietet eine Zahl an, keine Feder.
BQUQ betreibt vier Produktionslinien in einer Fabrik in Dongguan: CNC-Bearbeitung auf ±0,005 mm, Metallstanzen, Sonderfedern und Kühlkörperproduktion. Das ist hier wichtig, weil Federenden oft einen bearbeiteten Sitz, einen gestanzten Halter oder eine geformte Klemme benötigen, und alles unter einem Dach beseitigt den Toleranzstapel, den man bekommt, wenn drei Lieferanten jeweils ihr eigenes Fenster einhalten. Senden Sie die Zeichnung an sc@bquq.com und Sie erhalten ein Angebot, einschließlich der Toleranz der freien Länge, die wir zusagen, in 12 Arbeitsstunden. Die Mindestbestellmenge ist flexibel, daher sind Prototypen- und Pilotmengen willkommen.
Häufig gestellte Fragen
F: Was ist eine normale Toleranz der freien Länge für eine Druckfeder?
A: Für eine kaltgewickelte Druckfeder von etwa 25 mm Länge sind ±0,5 mm normale Produktionsfähigkeit bei Musikdraht oder Edelstahl. Engere Fenster wie ±0,15 mm sind mit Vorsetzen und 100%iger Längenmessung erreichbar, erhöhen aber Kosten und Zykluszeit. Die richtige Toleranz hängt davon ab, wie viel Lastschwankung Ihre Baugruppe toleriert, nicht davon, was auf der Zeichnung präzise aussieht.
F: Beeinflusst die Toleranz der freien Länge die Federlast?
A: Ja, direkt. Bei einer festen Einbaulänge entspricht die Lastschwankung der Variation der freien Länge multipliziert mit der Federrate. Ein ±0,5 mm Fenster bei einer 20 N/mm Feder erzeugt ±10 N Laststreuung. Bei einer 1 N/mm Feder erzeugt dasselbe Fenster nur ±0,5 N. Deshalb benötigen steife Federn normalerweise engere Längentoleranzen oder ein lastbasiertes Abnahmekriterium.
F: Können Sie eine engere Toleranz als die Standardtabelle einhalten?
A: Oft ja, innerhalb von Grenzen. Unter etwa ±0,1 mm bei kleinen Federn wird die Messung selbst zur Einschränkung, und wir werden die Wiederholbarkeit der Lehre mit Ihnen besprechen. Sehr enge Vorgaben bei langen Federn lassen sich meist besser durch eine Designänderung lösen – Länge reduzieren, einen Sitz hinzufügen oder die Last bei Auslenkung statt die freie Länge tolerieren.
F: Wie wird die freie Länge bei einer Zugfeder gemessen?
A: Die freie Länge einer Zugfeder wird normalerweise von der Innenseite eines Hakens zur Innenseite des anderen gemessen, wobei die Feder frei hängt und keine Last anliegt. Da die Hakenformung eine vom Wickelkörper unabhängige Variation hinzufügt, empfehlen wir, die Körperlänge eng zu tolerieren und die Gesamtlänge von Haken zu Haken lockerer, dann die Hakenposition separat zu messen.
F: Welche Informationen benötigen Sie, um eine Feder mit einer Angabe der freien Länge anzubieten?
A: Senden Sie die Zeichnung, wenn Sie eine haben. Wenn nicht, geben Sie uns Drahtdurchmesser oder gewünschte Last, Außen- oder Innendurchmesser, freie Länge, Einbaulänge, Arbeitsauslenkung, Blocklängengrenze, Materialpräferenz, Endbedingung und geschätzte Jahresmenge. Damit können wir in 12 Arbeitsstunden anbieten und jede Toleranz kennzeichnen, die physikalisch nicht erreichbar ist, bevor Sie sich festlegen.
