Kundenspezifische CNC-Spannzangenfutter Präzisionsfertigung aus China ohne Mindestbestellmenge
EinleitungIhre Zeichnung definiert das Bauteil. Wir fertigen es exakt nach dieser Spezifikation. Jedes kundenspezifische CNC-Spannzangenfutter wird aus Vollmaterial bearbeitet, bei Bedarf wärmebehande
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.

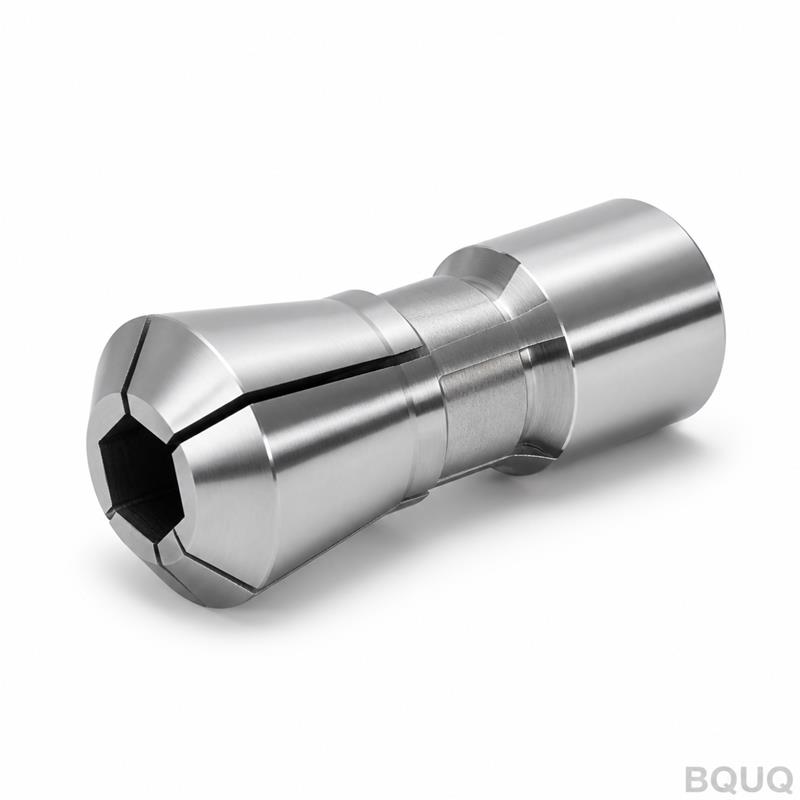

Ihre Zeichnung definiert das Bauteil. Wir fertigen es exakt nach dieser Spezifikation. Jedes kundenspezifische CNC-Spannzangenfutter wird aus Vollmaterial bearbeitet, bei Bedarf wärmebehandelt und an kritischen Durchmessern geschliffen. Wir prüfen Rundlauf und Synchronisation vor dem Versand. Sie erhalten ein Bauteil, das beim ersten Mal in Ihre Automatendrehspindel passt.
Toleranz: ±0,005 mm auf Bohrung und Konus
Oberflächengüte: Ra 0,4 µm auf Spannflächen
Lieferzeit: 15 Arbeitstage für Standardgrößen
Keine Mindestbestellmenge – bestellen Sie ein Prototyp oder tausend Stück
Technische Daten
Parameter
Wert
Materialoptionen
20CrMnTi, 40Cr, 9CrSi, 65Mn oder kundenspezifisch
Härte
58–62 HRC nach Aufkohlen oder Induktionshärten
Bearbeitungsverfahren
CNC-Drehen, Innenschleifen, Rundschleifen, Drahterodieren für Nuten
Synchronisationsgenauigkeit
≤0,01 mm Rundlaufabweichung zwischen den Spannbacken
Bohrungstoleranz
H7 oder enger gemäß Zeichnung
Konuswinkel
Standard 15° oder kundenspezifisch nach Zeichnung
Oberflächengüte
Ra 0,4 µm auf Spannfläche, Ra 0,8 µm an übrigen Stellen
Losgröße
1 bis 10.000 Stück – keine Werkzeugwechselkosten bei Kleinserien
Materialzertifikat (Werkszeugnis) pro Charge verfügbar
Wir bearbeiten diese Teile auf unseren eigenen CNC-Drehmaschinen und Schleifmaschinen. Keine ausgelagerten Schritte. Das hält die Toleranzen eng und die Lieferzeiten planbar.
Drei Gründe, warum Käufer uns ihre Zeichnungen senden
1. Chargenrückverfolgbare Qualität. Jede Schmelznummer und Charge wird dokumentiert. Wenn Sie ein Bauteil bis zum Rohmaterial zurückverfolgen müssen, können wir das in Minuten erledigen. Wir bewahren die Aufzeichnungen fünf Jahre lang auf.
2. Prüfbericht pro Charge. Sie erhalten mit jeder Lieferung einen Maßbericht. Er listet Bohrungsdurchmesser, Konuswinkel, Backensynchronisation und Härte auf. Keine Überraschungen bei Ihrer Wareneingangskontrolle.
3. Eine Fabrik für CNC + Stanzteile + Federn + Kühlkörper. Ihr Spannzangenfutter ist nicht das einzige Bauteil, das Sie benötigen. Wir fertigen Federn für den Auslösemechanismus des Futters, Stanzteile für die Betätigungsplatte und Kühlkörper für Ihren Spindelantrieb. Eine Bestellung, eine Lieferadresse, ein Qualitätsstandard.
Wo diese Bauteile eingesetzt werden
Kundenspezifische CNC-Spannzangenfutter sind keine Lagerware. Sie kommen in spezifischen Maschinen und Prozessen zum Einsatz.
Schweizer Drehautomaten – für Stangenmaterial bis 32 mm Durchmesser, synchronisiertes Spannen für Sechskant- oder Vierkantprofile
Mehrspindel-Drehautomaten – wo jede Spindel ein abgestimmtes Futter für konstante Zykluszeiten benötigt
Maschinen für Nachbearbeitung – zum Spannen vorbearbeiteter Teile ohne Beschädigung der fertigen Oberfläche
Hochgeschwindigkeits-Drehzentren – wo die Backensynchronisation ein Zurückdrücken des Stangenmaterials bei 8.000 U/min verhindert
Hydraulisch oder pneumatisch betätigte Systeme – für automatisierte Ladezellen in der Automobil- oder Medizintechnik
Wenn Sie Messing, Aluminium, Stahl oder Kunststoffe bearbeiten, muss das Futter ohne Verformung spannen. Unser synchronisiertes Design gewährleistet das.
F: Wie hoch ist die Mindestbestellmenge?
A: Es gibt keine Mindestbestellmenge. Wir fertigen ein Stück für die Prototypenphase oder 5.000 Stück für die Serienproduktion. Der Stückpreis sinkt mit der Menge, aber das erste Stück ist nie ein Risiko.
F: Wie garantieren Sie Toleranz und Qualität?
A: Wir schleifen nach der Wärmebehandlung. Das beseitigt Verzug. Wir messen jedes Futter auf einem Koordinatenmessgerät und einem speziellen Synchronisationsprüfstand. Der Prüfbericht ist der Lieferung beigefügt. Wenn ein Bauteil Ihre Wareneingangskontrolle nicht besteht, ersetzen wir es kostenlos.
F: Wie ist die typische Lieferzeit?
A: 15 Arbeitstage für Standardmaterialien und -größen. Bei eiligen Aufträgen können wir auf 7 Tage verkürzen, wenn die Zeichnung klar ist und das Material auf Lager liegt. Wir bestätigen das genaue Datum, sobald Sie uns die Zeichnung senden.
F: Können Sie Materialzertifikate bereitstellen?
A: Ja. Wir liefern Werkszeugnisse für das Rohmaterial mit jeder Charge. Wir stellen außerdem Härteprüfberichte und bei Bedarf eine vollständige chemische Zusammensetzungsanalyse bereit.
Senden Sie Ihre Zeichnung
Senden Sie uns Ihre PDF- oder STEP-Datei. Wir prüfen sie auf Fertigbarkeit und geben Ihnen innerhalb von 12 Stunden ein verbindliches Angebot. Keine versteckten Kosten, keine vagen Versprechungen.
E-Mail: sc@bquq.com
WhatsApp: +86 13713157787
Präzisionsfertigung, hergestellt in China, ohne Mindestbestellmenge und mit verifizierter Qualität. Ihre Zeichnung ist der Ausgangspunkt. Das fertige Futter ist der Beweis.
