Wir fertigen diese Spannzange mit Dreikantbohrung, Typ 36, exakt nach Ihrer Zeichnung. Nicht ab Lager. Nicht aus dem Katalog. Wir schneiden, härten, schleifen und prüfen jedes einzelne Stück vor dem Versand. Sie erhalten eine Spannzange, die Ihr Werkstück präzise spannt, mit einem Rundlauf von maximal 0,005 mm und Wiederholgenauigkeit über die gesamte Charge.
Auf einen Blick: Toleranz ±0,005 mm auf Bohrung und Kegel, Oberflächengüte Ra 0,4, Lieferzeit 7–12 Arbeitstage, keine Mindestbestellmenge, Materialzertifikate inklusive. Dies ist ein kundenspezifisches CNC-Spannfutter, hergestellt in China, ausgelegt für den Produktionseinsatz an Schweizerdrehmaschinen und Automatendrehmaschinen.
| Parameter | Wert |
|---|---|
| Materialoptionen | 65Mn Federstahl, 60Si2MnA, 9SiCr, oder gemäß Ihrer Zeichnung |
| Härte | HRC 45–52 (Federhärte), HRC 58–62 (verschleißfeste Option) |
| Bohrungsform | Dreikant (3-Punkt), Typ 36 Kegel nach DIN 6343 oder Ihrer Spezifikation |
| Toleranz | ±0,005 mm auf Bohrung, ±0,01 mm auf Außenkegel |
| Oberflächengüte | Ra 0,4 auf Bohrung und Kegel, Ra 1,6 ansonsten |
| Rundlauf (TIR) | ≤0,005 mm an der Spannzangenmündung, ≤0,01 mm bei 50 mm von der Mündung |
| Prozess | CNC-Drehen, Wärmebehandlung, spitzenloses Schleifen, Schlitzen per EDM |
| Prüfung | 100% Maßkontrolle, Härteprüfung der Charge, Rundlaufprotokoll |
| Chargengröße | 1 Stück bis 10.000 Stück, keine Mindestbestellmenge |
| Lieferzeit | 7 Arbeitstage für Prototypen, 12 Arbeitstage für Serienproduktion |
| Verpackung | Rostschutzöl, einzelne Schaumstoffaufnahme, Exportkarton |
1. Chargenrückverfolgbare Qualität. Jede Charge erhält eine eindeutige Schmelznummer. Wir dokumentieren den Wareneingang des Materials, das Wärmebehandlungsofentagebuch und die endgültigen Schleifmaße. Wenn ein Problem in Ihrer Fertigungslinie auftritt, können wir es bis zur exakten Schmelze und zum Prozessschritt zurückverfolgen. Keine Rätselraten.
2. Prüfbericht pro Charge. Sie müssen nicht danach fragen. Jede Lieferung enthält einen Maßbericht, ein Härtezertifikat und eine Rundlaufmessung für Stichproben. Für kritische Aufträge fügen wir einen vollständigen KMG-Bericht hinzu. Unser QC-Team gibt die Teile erst nach Freigabe das Werk.
3. Eine Fabrik für CNC + Stanzen + Federn + Kühlkörper. Ihr Spannfutter ist keine Insel. Wenn Ihre Baugruppe eine Feder, einen gestanzten Haltering oder einen Kühlkörper für den Spindelantrieb benötigt, fertigen wir alles unter einem Dach. Eine Bestellung, ein Qualitätssystem, ein Versandtermin. Weniger Lieferanten, weniger Verzögerungen, weniger Ausreden.
Die Spannzange mit Dreikantbohrung Typ 36 ist Standard an Automatendrehmaschinen und Schweizerdrehmaschinen, die Rund-, Sechskant- oder Vierkantstangenmaterial verarbeiten. Die Dreikantbohrung schließt gleichmäßig an drei Punkten, wodurch Sechskant- und Vierkantmaterial ohne Beschädigung der Ecken gespannt wird. Typische Anwendungen:
Wenn Ihre Zeichnung eine spezielle Bohrungsform, einen anderen Kegelwinkel oder eine längere Mündung vorsieht, passen wir die Werkzeuge an. Wir haben bereits Spannzangen für 0,8 mm Stiftmaterial und für 32 mm Sechskantstangen in derselben Woche gefertigt.

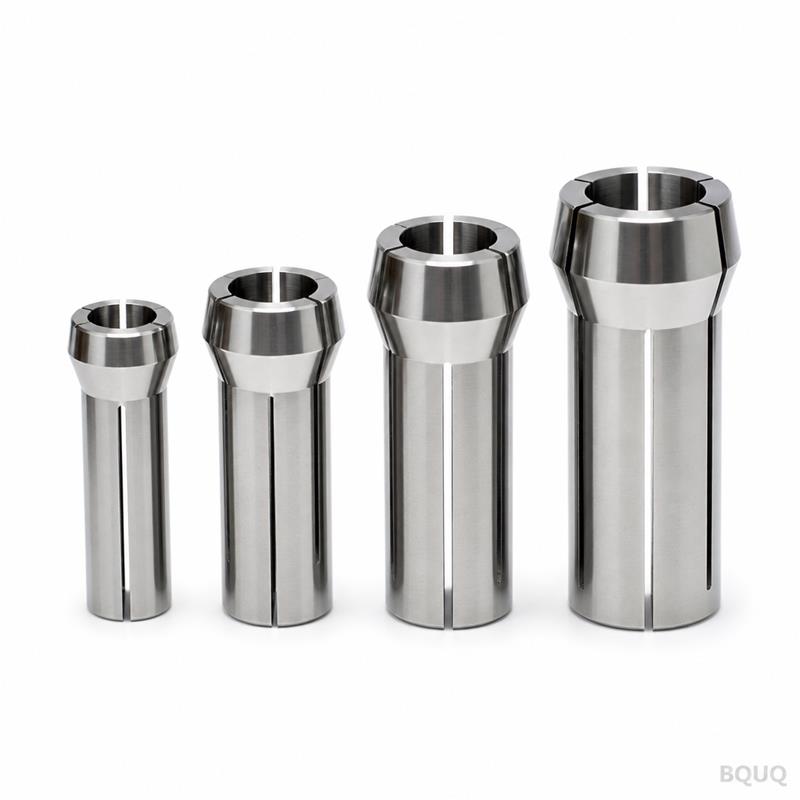

Sie suchen ein anderes Teil? Wir fertigen auch Kundenspezifische CNC-gefertigte Automatendreh-Futterzangen-Sets, Serien 34 36 38 40 | BQUQ im selben Werk in Dongguan.
F: Wie hoch ist Ihre Mindestbestellmenge? A: Keine Mindestbestellmenge. Wir fertigen ein Stück für einen Prototypen oder zehntausend für die Serienproduktion. Der Stückpreis sinkt mit der Menge, aber der Qualitätsstandard bleibt gleich.
F: Wie kontrollieren Sie Toleranz und Rundlauf? A: Wir schleifen Bohrung und Kegel nach der Wärmebehandlung auf einer CNC-spitzenlosen Schleifmaschine. Jede Spannzange wird mit einem kalibrierten Lehrenbolzen und einer Messuhr auf einem Prüfdorn geprüft. Der Rundlauf beträgt ≤0,005 mm an der Mündung. Den Bericht senden wir mit der Lieferung.
F: Wie ist Ihre Lieferzeit? A: Prototypen werden in 7 Arbeitstagen versendet. Serienchargen von 100–500 Stück werden in 12 Arbeitstagen versendet. Größere Aufträge werden nach Vereinbarung terminiert, aber wir halten einen Puffer für dringende Anfragen bereit.
F: Stellen Sie Materialzertifikate aus? A: Ja. Jede Charge enthält ein Werkszeugnis für das Rohmaterial und einen Härtebericht aus unserem Wärmebehandlungsofen. Wenn Sie ein vollständiges Rückverfolgbarkeitspaket benötigen, fügen wir es ohne Aufpreis hinzu.
Senden Sie Ihre PDF- oder STEP-Datei per E-Mail an sc@bquq.com. Geben Sie Material, Härte und Menge an, falls bekannt. Wenn nicht, empfehlen wir eine Werkstoffgüte basierend auf Ihrem Stangenmaterial und Ihrer Spindeldrehzahl.
Sie erhalten innerhalb von 12 Stunden ein verbindliches Angebot. Keine Richtwertangabe. Ein fester Preis mit Toleranz, Lieferzeit und Versandbedingungen.
Für dringende Anfragen kontaktieren Sie uns per WhatsApp: +86 13713157787.
Präzisionsfertigung ist unser einziges Geschäft. Wir betreiben seit 20 Jahren in Dongguan CNC-Linien, Stanzpressen, Federwickelmaschinen und Kühlkörperproduktion. Senden Sie die Zeichnung. Wir fertigen die Spannzange.
