Welche CNC-Bearbeitungspräzision benötigen Robotikanwendungen?
CNC-Bearbeitung für Robotik erfordert Toleranzen von ±0,005 mm bis ±0,025 mm für kritische Passflächen, wobei die meisten Strukturkomponenten mit ±0,05 mm spezifiziert sind. Dieses Präzisionsniveau ist nicht verhandelbar, da die Wiederholgenauigkeit eines Roboterarms, die oft mit ±0,02 mm angegeben wird, direkt von der geometrischen Genauigkeit seiner bearbeiteten Gelenke, Getriebegehäuse und Sensorhalterungen abhängt. Ohne diese Toleranzen summieren sich Positionsfehler über jede Achse und verschlechtern die absolute Genauigkeit des Endeffektors.

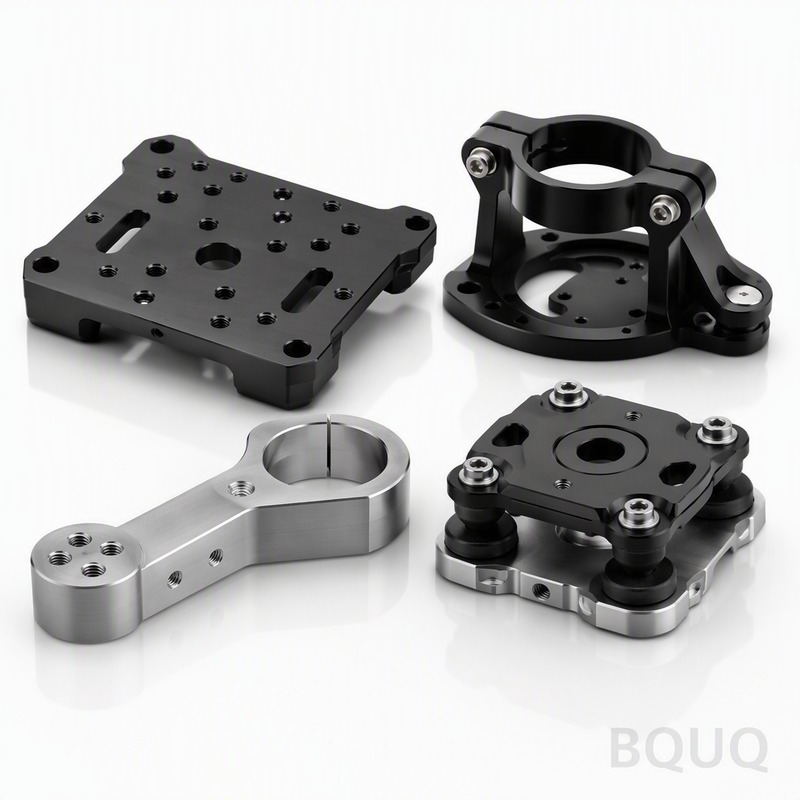

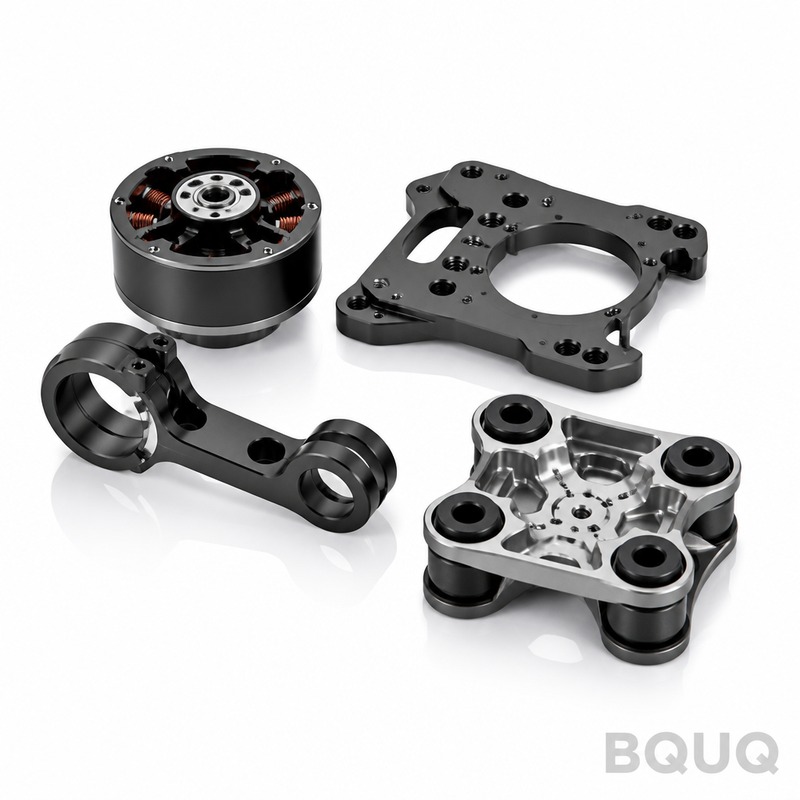

Was sind die kritischen CNC-bearbeiteten Komponenten in einem Robotersystem?
Die anspruchsvollsten CNC-Teile in der Robotik sind die Harmonic-Drive-Gehäuse, Gelenkgehäuse und der Sockelrahmen. Ein typischer sechsachsiger Roboterarm enthält 12 bis 18 CNC-bearbeitete Aluminium- oder Stahlkomponenten, die sich direkt auf die kinematische Leistung auswirken. Beispielsweise erfordert der Flexspline eines Harmonic Drives, der oft aus 40CrMo-Stahl gefertigt wird, eine Wanddickentoleranz von ±0,01 mm, um eine konsistente elastische Verformung zu gewährleisten. Weitere kritische Teile umfassen: Encoder-Montageplatten (Ebenheit ≤ 0,01 mm), Aktuatorflansche (Konzentrizität ≤ 0,02 mm) und das strukturelle Verbindungsglied des Unterarms (Parallelität ≤ 0,03 mm über 500 mm Länge). BQUQ fertigt diese mit 5-Achs-Simultanbearbeitungszentren, um Aufspannfehler zu reduzieren und die geforderte Bezugskonsistenz zu erreichen.
Wie beeinflusst die Materialauswahl die Roboterleistung und die Kosten?
Die Materialwahl bestimmt das Verhältnis von Steifigkeit zu Gewicht, was direkt die Nutzlastkapazität und das dynamische Verhalten des Roboters beeinflusst. Für schnelle Pick-and-Place-Roboter wird 7075-T6-Aluminium bevorzugt, da es eine Streckgrenze von 503 MPa und eine Dichte von 2,81 g/cm³ bietet und eine Gewichtsreduzierung von 40% gegenüber Stahl bei ausreichender Steifigkeit ermöglicht. Für schwere Industrieroboterarme (Nutzlast >100 kg) werden Gusseisen oder 4140-Legierungsstahl für Sockel und Sockelplatte verwendet, um Vibrationen zu absorbieren; diese Materialien kosten pro Kilogramm 30% weniger als Aluminium, erfordern jedoch langsamere Bearbeitungsgeschwindigkeiten. Bei kollaborativen Robotern (Cobots), bei denen die Masse für einen sicheren Aufprall entscheidend ist, werden kohlenstofffaserverstärkte Polymerplatten CNC-gefräst und mit Aluminiumeinsätzen für Gewindeverbindungen versehen. BQUQ empfiehlt eloxiertes 6061-T6 für Prototypeniterationen (Streckgrenze 276 MPa) und 7075-T6 für Serienproduktionen, wenn die zyklische Ermüdungsbelastung 10⁶ Zyklen übersteigt.
Welche CNC-Bearbeitungstoleranzen sind für Robotergelenke erreichbar?
Robotergelenke erfordern die engsten Toleranzen in der Präzisionsbearbeitung. Für einen Standard-RV-Getriebeabtriebsflansch erreichen wir einen Rundlauf von 0,008 mm Gesamtabweichung (TIR) relativ zur Lagerbohrung. Der Lagersitzdurchmesser (typischerweise Ø62 mm H7) wird auf +0,030 mm / 0,000 mm bearbeitet, mit einer Oberflächenrauheit Ra 0,4 μm, um eine ordnungsgemäße Lagervorspannung zu gewährleisten. Keilwellenkupplungen für Servomotoren werden mit einer Profiltoleranz von 0,015 mm mittels CNC-Wälzfräsen oder Drahterodieren geschnitten. Für die rotierende Welle halten wir eine Zylindrizität von 0,005 mm über eine Länge von 120 mm ein. Diese Werte sind auf Standard-3-Achs-Maschinen mit einem Präzisionsfutter erreichbar, aber BQUQ verwendet KMG-Messungen (Koordinatenmessgerät) bei 100% der kritischen Abmessungen, um die Konformität zu gewährleisten.
Warum ist thermische Stabilität eine große Herausforderung bei der Roboterbearbeitung?
Der Wärmeausdehnungskoeffizient (CTE) von Aluminium (23,6 x 10⁻⁶ /°C) bedeutet, dass ein 300 mm langer Strukturarm bei jedem Temperaturanstieg von 1°C um 0,007 mm wächst. Während der Bearbeitung kann Schnittwärme thermische Verformungen verursachen, die die geforderte Toleranz überschreiten. Beispielsweise erzeugt das Schruppen eines 6061-T6-Gehäuses Temperaturen in der Schnittzone von bis zu 400°C, was zu einer lokalen Ausdehnung führt, die nach dem Abkühlen einen Fehler von 0,02 mm ergibt. Um dies zu mildern, setzt BQUQ einen zweistufigen Bearbeitungsprozess ein: Schruppen mit einer 15%igen Vorschubreduzierung, gefolgt von einer 24-stündigen Spannungsarmglühphase, dann Schlichtdurchgänge mit geringer Schnitttiefe (0,2 mm). Die Werkstatt ist klimatisiert auf 23°C ± 1°C, und wir verwenden Hochdruckkühlmittel (70 bar), um die Temperaturstabilität von Werkzeug und Werkstück innerhalb von 2°C der Umgebungstemperatur zu halten.
Wie viel kostet die CNC-Bearbeitungswerkzeugausrüstung für Roboterteile?
Die Werkzeugkosten für Roboterbauteile reichen von 800 USD für eine einfache 2-Achs-Vorrichtung bis zu 8.500 USD für eine komplexe 5-Achs-Grabsteinvorrichtung. Für ein typisches Gelenkgehäuse umfasst die anfängliche Werkzeuginvestition: ein kundenspezifisches Weichbackenset (350 USD), eine spezielle Bohrerlehre (450 USD) und eine Vakuumvorrichtung für dünnwandige Abschnitte (1.200 USD). Die amortisierten Werkzeugkosten pro Teil sinken mit der Stückzahl erheblich. Bei 100 Einheiten betragen die Werkzeugkosten 25 USD pro Teil; bei 5.000 Einheiten fallen sie unter 1 USD pro Teil. Im Vergleich dazu betragen die Bearbeitungskosten pro Stunde für eine 5-Achs-DMG-MORI-Maschine 95 USD, gegenüber 55 USD für eine 3-Achs-Vertikalfräse. BQUQ rät Kunden, dass bei Kleinserienprototypen (unter 50 Teilen) die Verwendung von Standardschraubstöcken und Messzyklen die Werkzeugkosten um 60% reduziert, während Toleranzen von ±0,03 mm eingehalten werden.
Was sind die typischen Lieferzeiten für CNC-Roboterteile?
Die Standardlieferzeit für bearbeitete Roboterbauteile beträgt 10 bis 15 Werktage, mit einem beschleunigten 5-Tage-Service gegen einen Aufpreis von 30%. Die Zeitaufschlüsselung sieht wie folgt aus: 1-2 Tage für CAD/CAM-Programmierung, 3-5 Tage für Materialbeschaffung, 4-6 Tage für die Bearbeitung und 2-3 Tage für Oberflächenbearbeitung und Inspektion. Komplexe Teile, die EDM (elektroerosive Bearbeitung) für Innenverzahnungen erfordern, benötigen zusätzlich 3-4 Tage. Beispielsweise benötigt ein Harmonic-Drive-Gehäuse mit 12 gebohrten Löchern, 4 Gewindebohrungen und einer Ø80 mm Lagerbohrung 2,5 Stunden CNC-Zeit pro Teil. BQUQ hält eine Kapazitätsreserve von 15% für dringende Roboteraufträge vor, um eine 72-Stunden-Reaktion für Schnellprototypen zu gewährleisten.
Wie beeinflussen Oberflächengüten die Haltbarkeit und Reibung von Robotern?
Die Oberflächengüte beeinflusst direkt den Verschleißwiderstand und die Reibungskoeffizienten in beweglichen Gelenken. Für Gleitkontaktflächen wie Linearführungen und Kolbenstangen spezifizieren wir Ra 0,2 μm oder besser, erreicht durch Schleifen oder Hartdrehen. Eine glatte Oberfläche von Ra 0,4 μm auf einem Lagerzapfen reduziert das Reibungsmoment um 15% im Vergleich zu Ra 1,6 μm, was die Motorlast und Wärmeentwicklung verringert. Für statische Passflächen ist Ra 1,6 μm ausreichend für die Abdichtung mit anaeroben Dichtungen. Eloxieren nach MIL-A-8625 Typ III (Hartbeschichtung, 50 μm Dicke) erhöht die Oberflächenhärte auf 68 HRC und verbessert den Verschleißwiderstand um das 10-fache. BQUQ wendet Harteloxieren auf Roboterarme aus Aluminium an, das auch eine dielektrische Isolierung für die interne Verkabelung bietet.
| Komponententyp | Typisches Material | Erreichbare Toleranz | Oberflächenrauheit Ra | Bearbeitungszeit pro Teil | Kosten pro Teil (USD, Menge 100) |
| Gelenkgehäuse | 7075-T6 Aluminium | ±0,015 mm | 0,8 μm | 2,5 Stunden | 85 |
| Harmonic-Drive-Flexspline | 40CrMo-Stahl | ±0,008 mm | 0,4 μm | 4,0 Stunden | 320 |
| Sockelrahmen | 6061-T6 Aluminium | ±0,05 mm | 1,6 μm | 6,0 Stunden | 180 |
| Encoder-Montageplatte | Edelstahl 304 | ±0,02 mm | 0,8 μm | 1,2 Stunden | 45 |
| Motorwelle | 4140 Legierungsstahl | ±0,005 mm | 0,2 μm | 1,8 Stunden | 65 |
Welche Qualitätsprüfmethoden gewährleisten die Genauigkeit von Roboterteilen?
Die Inspektion ist ein mehrstufiger Prozess, um die geforderten engen Toleranzen zu verifizieren. Zuerst prüft ein In-Process-Tastsystem von Renishaw kritische Bohrungen unmittelbar nach der Bearbeitung und korrigiert Offsets in Echtzeit. Zweitens verifiziert eine Nachprozess-KMG-Inspektion mit einer Zeiss Contura (Messunsicherheit ±1,5 μm) alle Bezüge, Positionen und geometrischen Toleranzen. Für die Oberflächengüte misst ein Mitutoyo SJ-410 Profilometer Ra, Rz und Rmax. Schließlich misst eine Talyrond-Rundheitsmessmaschine für Teile mit hoher Konzentrizitätsanforderung die Rundheit bis 0,3 μm. BQUQ liefert mit jeder Sendung einen vollständigen Inspektionsbericht, einschließlich einer statistischen Prozessregelkarte (SPC), die Cpk-Werte über 1,33 für kritische Merkmale zeigt. Wir empfehlen Kunden, kritische Abmessungen auf ihren Zeichnungen mit GD&T (geometrische Bemaßung und Tolerierung) gemäß ASME Y14.5 zu spezifizieren, um Mehrdeutigkeiten zu vermeiden.
Kann CNC-Bearbeitung mit anderen Prozessen für Roboterrahmen kombiniert werden?
Ja, Hybridfertigung ist üblich für kostengünstige Roboterstrukturen. Beispielsweise kann ein Robotersockel eine CNC-bearbeitete Aluminiumplatte sein, die mit einem lasergeschnittenen Stahlversteifungselement verschweißt ist, was den Materialabfall um 40% reduziert. Alternativ werden 3D-gedruckte Metalleinsätze (DMLS) mit komplexen internen Kühlkanälen an ihren Dichtflächen CNC-bearbeitet, um die erforderliche Ebenheit zu erreichen. Für die Großserienproduktion (über 10.000 Einheiten/Jahr) ist Gießen in Kombination mit CNC-Finish optimal: Ein gegossenes Aluminiumgehäuse kostet 40% weniger pro Rohling als Vollmaterial, erfordert jedoch 0,5 mm Bearbeitungsaufmaß an allen kritischen Oberflächen. Die 20-jährige Erfahrung von BQUQ im Metallstanz- und Federbereich ermöglicht es uns auch, integrierte Roboter-Greiferkomponenten zu liefern, wie gestanzte Stahlfinger mit CNC-bearbeiteten Kontaktpads, was die Montagekosten um 25% reduziert.
FAQ
Was ist das beste Material für eine Roboterarmstruktur?
Für die meisten Industrieroboter ist 7075-T6-Aluminium der beste Kompromiss aus Festigkeit, Gewicht und Bearbeitbarkeit. Es bietet eine Streckgrenze von 503 MPa und kann für Verschleißfestigkeit harteloxiert werden, ist jedoch 25% teurer als 6061-T6. Verwenden Sie 6061-T6 für unkritische Abdeckungen und Halterungen, um Kosten zu sparen.
Wie eng kann eine Standard-CNC-Maschine eine Toleranz einhalten?
Eine Standard-3-Achs-CNC-Maschine kann zuverlässig ±0,025 mm für allgemeine Merkmale einhalten. Für kritische Merkmale mit ±0,005 mm benötigen Sie eine temperaturkontrollierte Umgebung, hochwertige Werkzeuge und eine Maschine mit thermischer Kompensation. BQUQ erreicht ±0,005 mm bei Wellendurchmessern und Lagerbohrungen durch sorgfältige Prozesskontrolle.
Erfordert die Bearbeitung von Roboterteilen eine 5-Achs-CNC?
Nicht immer, aber die 5-Achs-Bearbeitung wird für komplexe Gelenkgehäuse mit schrägen Anschlüssen und Hinterschneidungen empfohlen. Sie reduziert die Anzahl der Aufspannungen von 4 auf 1 und verbessert die Bezugskonsistenz um bis zu 50%. Für einfache flache Teile ist eine 3-Achs-Maschine wirtschaftlicher.
Was kostet ein CNC-bearbeitetes Robotergelenk typischerweise?
Ein typisches Robotergelenkgehäuse aus 7075-Aluminium kostet zwischen 85 und 120 USD pro Einheit bei Mengen von 100. Dies schließt Oberflächenbearbeitung und Werkzeugamortisation aus. Für kleine Chargen von 10 Einheiten kann der Preis aufgrund des Rüstaufwands auf 250 USD pro Einheit steigen.
Wie lange hält ein CNC-bearbeitetes Roboterteil aus Aluminium?
Mit ordnungsgemäßem Harteloxieren (Typ III) kann ein Aluminium-Roboterteil in einer sauberen Umgebung über 1 Million Zyklen ohne signifikanten Verschleiß halten. Die Ermüdungslebensdauer beträgt typischerweise 10⁷ Zyklen bei Spannungen unter 50% der Streckgrenze. Eine regelmäßige Inspektion der Lagerflächen wird alle 5.000 Betriebsstunden empfohlen.
Welche Oberflächengüte ist am besten zur Reduzierung der Reibung in Robotergelenken geeignet?
Für Lagerzapfen und Gleitflächen spezifizieren Sie Ra 0,2 μm oder feiner, erreicht durch Schleifen oder Polieren. Diese Oberfläche reduziert den Reibungskoeffizienten um bis zu 30% im Vergleich zu einer Standardbearbeitung mit Ra 1,6 μm. Für berührungslose Flächen ist Ra 3,2 μm akzeptabel.
Können Sie Teile aus Titan für Roboter-Endeffektoren bearbeiten?
Ja, Titan (Ti-6Al-4V) ist ideal für Endeffektoren, die ein hohes Verhältnis von Festigkeit zu Gewicht und Korrosionsbeständigkeit erfordern, obwohl die Bearbeitungszeit 3-mal länger ist als bei Aluminium. Die Kosten pro Teil sind typischerweise 5-8-mal höher aufgrund langsamerer Geschwindigkeiten und spezieller Werkzeuge. Verwenden Sie es nur für hochbelastete Greiffinger oder chirurgische Roboterwerkzeuge.
Die CNC-Bearbeitung bleibt das Rückgrat der Roboterfertigung, da sie die genaue Kombination aus Präzision, Materialflexibilität und Skalierbarkeit bietet, die sowohl für die Prototypenentwicklung als auch für die Massenproduktion erforderlich ist. Bei der Auswahl eines Fertigungspartners für Roboterbauteile sollten Sie immer dessen Inspektionsfähigkeiten überprüfen, einen detaillierten KMG-Bericht anfordern und dessen Erfahrung mit Harmonic-Drive- und Getriebetoleranzen bestätigen. Für Ihr nächstes Robotikprojekt bietet BQUQ kostenloses DFM-Feedback (Design for Manufacturing) zu Ihren 3D-Dateien. Senden Sie Ihre CAD-Modelle an sc@bquq.com oder WhatsApp +86 13713157787 und erhalten Sie innerhalb von 12 Stunden ein präzises Angebot mit vollständiger Toleranzanalyse. Besuchen Sie www.bquq.com, um unsere CNC-Bearbeitungs-, Metallstanz- und Federfertigungskapazitäten kennenzulernen.
