Warum ER-Spannzangen weiterhin das Standard-Werkstückspannsystem in der CNC-Bearbeitung sind?
ER-Spannzangen bleiben das Standard-Spannsystem, weil sie das beste Kosten-Leistungs-Verhältnis für die Aufnahme rotierender Werkzeuge bieten und eine Rundlaufgenauigkeit von 0,005 bis 0,015 mm mit einer Spannbereichsflexibilität liefern, die starre Werkzeughalter nicht erreichen können. Für 80 % der Standard-Fräs- und Bohroperationen bietet ein ER-Spannzangenfutter ausreichendes Spannmoment und Präzision zu einem Preis, der etwa 60 % unter dem eines Hydraulik- oder Schrumpffutters liegt. Diese Kombination aus Vielseitigkeit, Wiederholgenauigkeit und Wirtschaftlichkeit hat das ER-System seit über 50 Jahren im Zentrum von CNC-Spindeln gehalten, trotz der Verfügbarkeit spezialisierterer Alternativen.
Was ist der historische Grund für die universelle Einführung der ER-Spannzange?

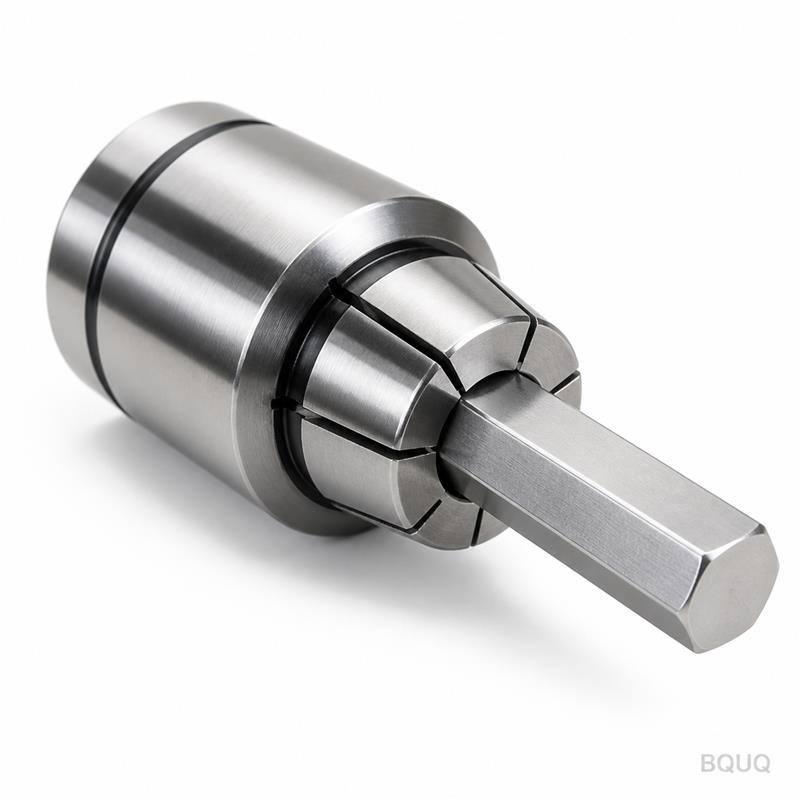

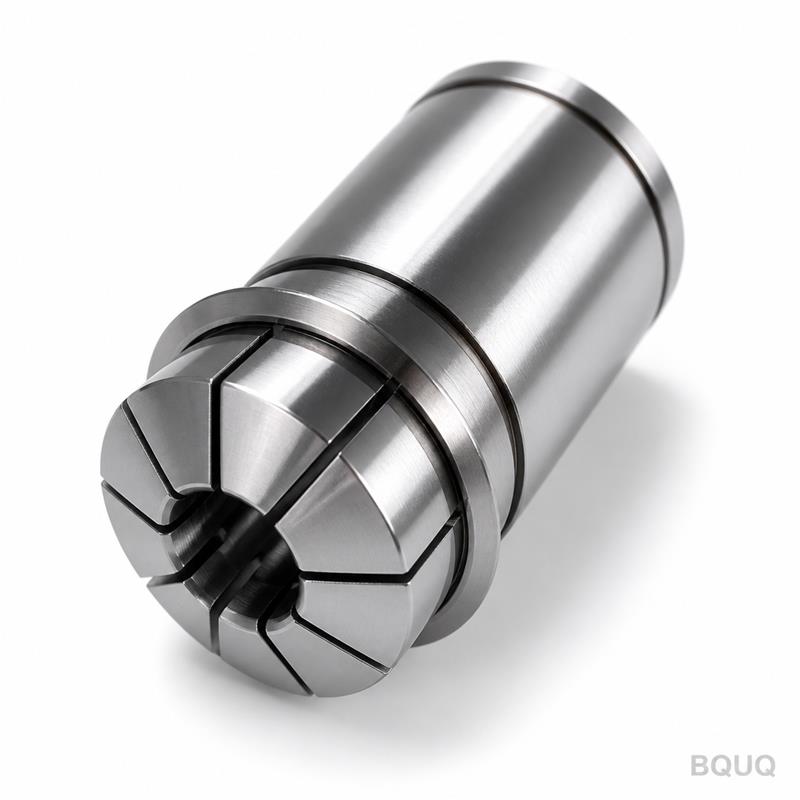

Das ER-System (Elastic Range) wurde in den 1970er Jahren von Rego-Fix als Lösung für die Limitierungen der früheren TG- und R8-Spannzangenkonstruktionen entwickelt. Die entscheidende Innovation war ein Spannzangenkörper mit 8 Schlitzen und einem 30-Grad-Kegelwinkel an der Nase, der es der Spannzange ermöglicht, sich beim Anziehen der Mutter gleichmäßig um den Werkzeugschaft zusammenzuziehen. Dieses geometrische Design erzeugt eine gleichmäßige radiale Spannkraft, die einen weiten Bereich von Schaftdurchmessern innerhalb einer einzigen Spannzangengröße aufnimmt – ein Merkmal, das früheren Systemen fehlte. In den 1980er Jahren wurde der ER-Standard unter DIN 6499 kodifiziert, die die genauen Abmessungen für Spannzangen von ER-8 bis ER-50 festlegte, wodurch die Kompatibilität zwischen Herstellern sichergestellt und das System als Branchenstandard verankert wurde.
Wie erreicht der ER-Spannzangen-Mechanismus seine Toleranzen?
Der Spannmechanismus beruht auf einem präzisionsgeschliffenen 30-Grad-Kegelsitz im Futterkörper und einem passenden Kegel an der Außenfläche der Spannzange. Wenn die Mutter mit dem empfohlenen Drehmoment angezogen wird, typischerweise 50 bis 80 Nm bei einer ER-32-Spannzange, wird die Spannzange nach vorne und radial nach innen gedrückt, wodurch die Schlitze komprimiert werden und der Werkzeugschaft gegriffen wird. Die Rundlaufgenauigkeit einer neuen, hochwertigen ER-Spannzange liegt zwischen 0,005 mm und 0,015 mm an der Spannzangennase, gemessen mit einem Prüfstab, der das 4-fache des Schaftdurchmessers von der Nase aus übersteht. Diese Präzision wird durch den Herstellungsprozess der Spannzange erreicht, bei dem die Innenbohrung nach dem Schneiden der Schlitze geschliffen wird und die Schlitze selbst um 30 Grad versetzt sind, um zu verhindern, dass der Spannungsdruck eine polygonale Verformung des Werkzeugschafts erzeugt.
Welche Faktoren bestimmen die maximale Spannkraft einer ER-Spannzange?
Die Spannkraft wird hauptsächlich durch die Spannzangengröße, das Anzugsdrehmoment und die Kontaktfläche zwischen Spannzange und Werkzeugschaft bestimmt. Eine Standard-ER-32-Spannzange mit einer 20-mm-Bohrung, angezogen mit 80 Nm, erzeugt eine radiale Spannkraft von etwa 12 bis 15 kN, was einer Drehmomentübertragungskapazität von 60 bis 80 Nm entspricht, bevor das Werkzeug durchrutscht. Der Spannbereich beträgt 1 mm pro Spannzangengröße (zum Beispiel spannt eine ER-32-Spannzange für einen 20-mm-Schaft von 19 mm bis 20 mm), aber der empfohlene Arbeitsbereich beträgt nur 0,5 mm, um eine optimale Konzentrizität zu erhalten. Wenn die Spannzange an den äußeren Grenzen ihres Bereichs verwendet wird, kann sich der Rundlauf auf 0,025 mm bis 0,040 mm verschlechtern, weshalb Präzisionsbearbeitungen immer eine Spannzange verwenden sollten, die dem Schaftdurchmesser so genau wie möglich entspricht.
Warum übertrifft eine ER-Spannzange Hydraulik- und Schrumpffutter in vielen Anwendungen weiterhin?
Für Hochdrehmoment-Schruppoperationen bei Spindeldrehzahlen über 15.000 U/min bieten Schrumpf- und Hydraulikhalter überlegene Steifigkeit und Auswuchtung, aber sie haben erhebliche Nachteile. Ein Hydraulikhalter kostet zwischen 150 und 400 US-Dollar pro Einheit, während ein Schrumpfhalter eine Induktionsheizung erfordert, die 3.000 bis 8.000 US-Dollar kostet, und beide Systeme sind auf einen einzigen Werkzeugschaftdurchmesser beschränkt. Im Gegensatz dazu kostet ein ER-Spannzangenfutterkörper 40 bis 120 US-Dollar, und eine einzige ER-32-Mutter kann jeden Schaft von 2 mm bis 20 mm halten, indem einfach die Spannzange gewechselt wird, die jeweils 8 bis 25 US-Dollar kostet. Für Lohnfertigungsbetriebe, die mehrere Teile pro Tag bearbeiten, macht die 30-Sekunden-Werkzeugwechselzeit eines ER-Systems gegenüber dem 3- bis 5-minütigen Aufheiz- und Abkühlzyklus eines Schrumpffutters das ER-System für Chargen unter 100 Teilen produktiver.
Was sind die spezifischen Leistungsgrenzen von ER-Spannzangen bei hohen Drehzahlen?
Die Hauptlimitierung des ER-Systems ist seine Auswuchtung und Spannkraft bei hohen Rotationsgeschwindigkeiten. Bei Spindeldrehzahlen über 20.000 U/min kann die auf die Spannzangenmutter wirkende Zentrifugalkraft die Spannkraft um bis zu 30 % verringern, was bei schweren Schnitten zum Herausziehen des Werkzeugs führen kann. Die maximal empfohlene Spindeldrehzahl für ein Standard-ER-32-Spannzangenfutter beträgt 25.000 U/min mit ausgewuchteter Mutter, während die leichteren Größen ER-11 und ER-16 sicher bis 30.000 U/min laufen können. Für Hochgeschwindigkeitsbearbeitung über diesen Schwellenwerten wechseln Ingenieure typischerweise zu HSK-Schrumpffuttern, aber für 95 % der CNC-Fräsmaschinen, die unter 15.000 U/min arbeiten, ist die Leistung der ER-Spannzange völlig ausreichend.
Wie viel kostet ein ER-Spannzangensystem im Vergleich zu Alternativen?
Die Gesamtbetriebskosten eines ER-Spannzangensystems sind dramatisch niedriger als bei anderen Spannmethoden, besonders wenn man die Bandbreite der Werkzeugdurchmesser berücksichtigt, die eine Werkstatt abdecken muss. Ein komplettes ER-32-Einsteigerset mit Futterkörper, 20 Spannzangen für 2 mm bis 20 mm und einem Schlüssel kostet etwa 350 bis 500 US-Dollar von einer renommierten Marke wie Rego-Fix, Techniks oder Lyndex-Nikken. Die äquivalente Abdeckung mit Hydraulikhaltern würde 20 einzelne Halter zu je 150 US-Dollar erfordern, insgesamt 3.000 US-Dollar, und zusätzlich eine Hydraulikpumpe für 1.200 US-Dollar. Die folgende Tabelle vergleicht die wichtigsten Spezifikationen und Kosten der drei gängigsten Werkzeughaltesysteme:
| Spezifikation | ER-Spannzangenfutter | Hydraulikhalter | Schrumpfhalter |
| Rundlaufgenauigkeit (mm) | 0,005 bis 0,015 | 0,003 bis 0,005 | 0,002 bis 0,005 |
| Spannbereich pro Einheit | 1 mm (mehrere Spannzangen) | Fester Durchmesser | Fester Durchmesser |
| Max. empfohlene Drehzahl | 25.000 (ER-32) | 40.000 | 60.000 |
| Werkzeugwechselzeit (Sekunden) | 30 | 15 | 180 bis 300 |
| Kosten pro Halter (USD) | 40 bis 120 | 150 bis 400 | 80 bis 250 |
| Kosten für 10 Schaftgrößen (USD) | 500 (10 Spannzangen) | 1.500 bis 4.000 | 800 bis 2.500 plus Heizgerät |
| Drehmomentübertragung (Nm, 20-mm-Schaft) | 60 bis 80 | 100 bis 120 | 120 bis 150 |
| Schwingungsdämpfung | Mäßig | Gut | Hervorragend |
Warum bleiben ER-Spannzangen die erste Wahl für Prototyping und Kleinserienproduktion?
Für Prototyping und Kleinserienfertigung sind die dominierenden Faktoren Umrüstgeschwindigkeit und Lagerkosten, und beide begünstigen das ER-System. Wenn ein CNC-Programmierer ein Werkzeug von einem 10-mm-Schaftfräser auf einen 6-mm-Bohrer wechselt, erfordert das ER-System nur den Austausch der Spannzangeneinlage, was 20 Sekunden dauert und die Position des Futterkörpers in der Spindel nicht stört. Im Gegensatz dazu muss ein Halter mit festem Durchmesser aus der Spindel entfernt werden, was einen Messzyklus für den Werkzeuglängenversatz erfordert, der 1 bis 2 Minuten pro Wechsel hinzufügt. Bei einem typischen Auftrag mit 10 Werkzeugen ergibt dieser Unterschied 15 bis 20 Minuten eingesparte Zykluszeit pro Einrichtung, was bei einem Maschinenstundensatz von 80 US-Dollar einer Ersparnis von 20 bis 27 US-Dollar pro Einrichtung entspricht.
Wann sollte ein Ingenieur ein anderes Spannsystem einer ER-Spannzange vorziehen?
Es gibt drei spezifische Szenarien, in denen eine ER-Spannzange nicht die optimale Wahl ist. Das erste ist das schwere Schruppen von Titan oder Edelstahl, wenn das Schnittdrehmoment 80 Nm übersteigt; hier ist ein Seitenspanner oder ein Fräsfutter mit Weldon-Flächen erforderlich, um eine Werkzeugrotation zu verhindern. Das zweite ist die Ultrapräzisions-Finishbearbeitung, wenn die geforderte Oberflächengüte unter Ra 0,4 Mikrometer liegt, weil der Rundlauf einer ER-Spannzange ein sichtbares Werkzeugmarkenmuster auf dem Werkstück hinterlässt. Das dritte ist die Hochgeschwindigkeitsbearbeitung über 25.000 U/min bei Aluminium, wenn die unausgewuchtete Mutter Vibrationen verursacht; in diesem Fall ist ein ausgewuchteter Hydraulik- oder Schrumpfhalter notwendig, um Werkzeugstandzeit und Oberflächenqualität zu erhalten. Für alle anderen Anwendungen macht die Kombination aus Genauigkeit, Flexibilität und Kosten die ER-Spannzange zur logischen Standardwahl.
FAQ
Was ist die maximale Rundlauftoleranz einer neuen ER-Spannzange?
Eine neue, hochwertige ER-Spannzange von einem Premium-Hersteller hat einen Rundlauf von 0,005 mm bis 0,008 mm an der Nase, gemessen mit einem Prüfstab. Standard-Industriequalität zeigt 0,010 mm bis 0,015 mm, was für die meisten Bohr- und Schruppoperationen immer noch akzeptabel ist. Für Finishbearbeitungen sollten Sie Spannzangen mit einem zertifizierten Rundlauf von 0,005 mm oder weniger wählen, die typischerweise als „Präzisions“- oder „UP“-Qualität gekennzeichnet sind.
Wie oft sollten ER-Spannzangen ersetzt werden?
ER-Spannzangen sollten ersetzt werden, wenn der Rundlauf 0,025 mm überschreitet oder sichtbarer Verschleiß, Korrosion oder Kerben an der Innenbohrung oder den Kegelflächen auftreten. Die durchschnittliche Lebensdauer beträgt 1.000 bis 2.000 Werkzeugwechsel, abhängig von der Sauberkeit der Umgebung und dem beim Anziehen aufgebrachten Drehmoment. Regelmäßige Reinigung und Schmierung der Spannzange und des Muttergewindes verlängern die Lebensdauer erheblich.
Kann eine ER-Spannzange einen metrischen Schaft in einem zölligen Futter halten?
Nein, der Spannbereich einer ER-Spannzange beträgt genau 1 mm, daher erfordert ein metrischer Schaft eine metrische Spannzange und ein Zoll-Schaft eine Zoll-Spannzange. Der Versuch, einen 0,375-Zoll-Schaft (9,525 mm) in einer 10-mm-Spannzange zu spannen, führt zu übermäßigem Rundlauf und schlechter Spannkraft. Verwenden Sie immer die Spannzangengröße, die exakt dem Schaftdurchmesser entspricht, für optimale Leistung.
Was ist das korrekte Drehmoment zum Anziehen einer ER-Spannzangenmutter?
Das empfohlene Anzugsdrehmoment variiert je nach Spannzangengröße: ER-11 erfordert 15 bis 20 Nm, ER-16 erfordert 30 bis 40 Nm, ER-25 erfordert 50 bis 60 Nm und ER-32 erfordert 70 bis 80 Nm. Die Verwendung eines Drehmomentschlüssels ist unerlässlich, da Überdrehen die Spannzange verformt und Unterdrehen zum Werkzeugauszug führt. Nach dem ersten Anziehen ist es gute Praxis, nach den ersten Schnitten nachzuziehen, um die thermische Ausdehnung zu berücksichtigen.
Funktioniert die ER-Spannzange sowohl für Fräs- als auch für Drehoperationen?
Ja, ER-Spannzangen werden sowohl in Frässpindeln als auch in angetriebenen Werkzeugen von Drehmaschinen verwendet, vorausgesetzt der Futterkörper ist für die jeweilige Maschinenschnittstelle ausgelegt. In Drehanwendungen kann das Spannzangenfutter auch zum Halten des Werkstücks verwendet werden, nicht nur des Schneidwerkzeugs, mit einer Spann genauigkeit von 0,010 mm bis 0,020 mm. Für Werkstückhaltung wird die Spannzange auf der Drehspindel montiert und das Stangenmaterial durch die Bohrung geführt, was bei stangenbeaufschlagten CNC-Drehmaschinen üblich ist.
Was ist der Unterschied zwischen ER-32- und ER-40-Spannzangen?
Der Hauptunterschied liegt in der Spannkapazität und der physischen Größe der Spannzange. Eine ER-32-Spannzange hat eine maximale Bohrung von 20 mm und einen Außendurchmesser von 32 mm, während eine ER-40-Spannzange eine maximale Bohrung von 26 mm und einen Außendurchmesser von 40 mm hat. Die größere ER-40-Spannzange wird für schwerere Schneidwerkzeuge und größere Schäfte verwendet, erfordert aber einen größeren Futterkörper und erzeugt höhere Spannkräfte.
Wie beeinflusst Temperatur die Leistung von ER-Spannzangen?
Bei erhöhten Temperaturen über 80 Grad Celsius kann der Federstahl der Spannzange sein elastisches Gedächtnis verlieren, wodurch die Spannkraft dauerhaft reduziert wird. Bei schwerer Bearbeitung kann die an der Schneidkante erzeugte Wärme über den Werkzeugschaft in die Spannzange übertragen werden, daher ist es entscheidend, Kühlmittel durch die Spindel oder externes Flutkühlmittel zu verwenden. Eine regelmäßige Inspektion der Spannzangenschlitze auf Anzeichen von Wärmeverfärbung (Blauanlaufen) wird empfohlen, um plötzliches Werkzeugversagen zu verhindern.
