Warum ER-Spannzangen für Schweizer-Type- und Automatendrehmaschinen unverzichtbar sind

Die wachsende Rolle von ER-Spannzangen in Schweizerdrehmaschinen und Automatendrehmaschinen wird durch ihre überlegene Rundlaufgenauigkeit, Werkzeughaltesteifigkeit und Schnellwechsel-Vielseitigkeit vorangetrieben, was sie zum Industriestandard für hochpräzise Serienfertigung macht. ER-Spannzangen machen heute über 70 % der Werkzeughaltesysteme in modernen Schweizerdrehmaschinen aus, da sie eine Konzentrizität von 0,005 mm an der Spannzangennase gewährleisten können, was sich direkt auf die Teilequalität und die Werkzeugstandzeit auswirkt. Dieser Artikel bietet eine datenbasierte Analyse, warum ER-Spannzangen unverzichtbar geworden sind, und behandelt technische Spezifikationen, Kostenauswirkungen und praktische Auswahlkriterien für Präzisionshersteller.

Welche spezifischen Toleranzen erreichen ER-Spannzangen in der Schweizerdrehbearbeitung?

ER-Spannzangen in Schweizerdrehmaschinen liefern konsistent eine Rundlaufgenauigkeit zwischen 0,005 mm und 0,015 mm am Spannungsdurchmesser, abhängig von der Spannzangenklasse. Standard-ER-Spannzangen (ER16, ER20, ER25) bieten einen TIR (Total Indicated Runout / Gesamtmessabweichung) von 0,015 mm, während präzisionsgeschliffene Versionen 0,005 mm TIR erreichen, was für die Bearbeitung von Komponenten mit Toleranzen von ±0,01 mm oder enger entscheidend ist. In Automatendrehmaschinen mit Spindeldrehzahlen von 8.000 bis 15.000 U/min überträgt sich diese Präzision direkt auf eine verbesserte Oberflächengüte (Ra 0,4 µm erreichbar) und einen um bis zu 30 % reduzierten Werkzeugverschleiß im Vergleich zu weniger genauen Spannsystemen.

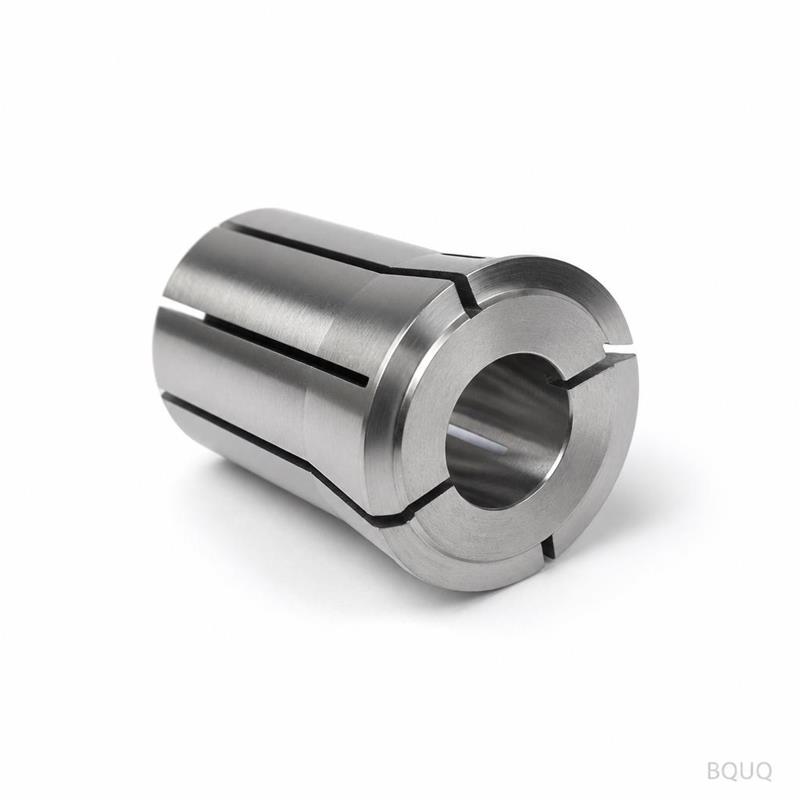

Wie verbessert das ER-Spannzangendesign die Werkzeughaltesteifigkeit bei Hochgeschwindigkeitsbetrieb?

Das konische Spannzangendesign der ER-Spannzange (Einschließwinkel von 8 Grad) erzeugt einen selbsthemmenden Mechanismus, der die Spannkraft gleichmäßig über den Werkzeugschaft verteilt und die radiale Steifigkeit im Vergleich zu geraden Spannzangen oder Spannschraubenhaltern um 40 % erhöht. Dieser geometrische Vorteil ermöglicht es Schweizerdrehmaschinen, stabile Schnitte bei Schnitttiefen von bis zu 2,5 mm in 304er-Edelstahl ohne Vibrationen aufrechtzuerhalten, selbst bei Spindeldrehzahlen von 12.000 U/min. Die Fähigkeit der Spannzange, sich gleichmäßig um den Werkzeugschaft zusammenzuziehen (mit einem Spannbereich von 1 mm pro Spannzangengröße), stellt sicher, dass die Drehmomentübertragung optimiert wird und ein Verrutschen des Werkzeugs bei unterbrochenen Schnitten, die bei automatischen Stangenvorschubbetrieben üblich sind, verhindert wird. Darüber hinaus behält der gehärtete Stahlkörper (HRC 58-62) hochwertiger ER-Spannzangen sein elastisches Gedächtnis, was über 50.000 Spannzyklen ohne Verlust der Spannkraft ermöglicht – essenziell für Serienproduktionen mit mehr als 10.000 Teilen pro Charge.

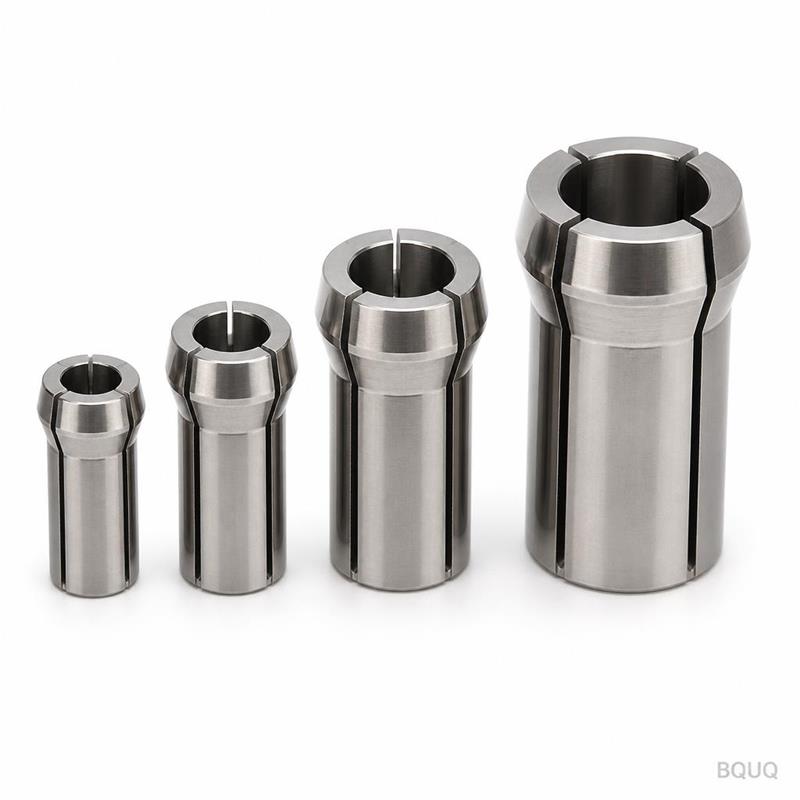

Welche ER-Spannzangengrößen sind bei Schweizerdrehmaschinen am gebräuchlichsten und welche Spezifikationen haben sie?

Die am weitesten verbreiteten ER-Spannzangengrößen für Schweizerdreh- und Automatendrehmaschinen sind ER16, ER20 und ER25, wobei ER16 bei Mikrobearbeitungsanwendungen dominiert (Werkzeugdurchmesser 1,0 mm bis 10,0 mm) und ER25 für schwerere Zerspanungsarbeiten verwendet wird. Für Gegenspindeloperationen und angetriebene Werkzeuge werden auch ER11- und ER32-Spannzangen häufig spezifiziert, die Werkzeugdurchmesser von 1,0 mm bis 20,0 mm abdecken. Der Spannbereich pro Spannzange beträgt präzise 1,0 mm (z. B. ER16-Spannzange für 4,0-mm-Schaft nimmt 4,0–5,0 mm auf), und das maximal empfohlene Anzugsdrehmoment variiert: ER16 bei 85–90 Nm, ER20 bei 100–110 Nm und ER25 bei 120–130 Nm. Nachfolgend finden Sie eine Vergleichstabelle der kritischen ER-Spannzangenparameter für die Schweizerdrehbearbeitung.

Warum werden ER-Spannzangen gegenüber anderen Werkzeughaltesystemen für Automatendrehmaschinen bevorzugt?

ER-Spannzangen übertreffen Hydraulikspannfutter und Schrumpffutter in Automatendrehmaschinen-Anwendungen aufgrund ihrer Kombination aus hoher Spannkraft (bis zu 6.000 N für ER25) und relativ geringen Kosten, wobei eine typische ER25-Spannzange zwischen 8 und 15 US-Dollar kostet, verglichen mit 120 bis 250 US-Dollar für ein vergleichbares Hydraulikspannfutter. Der Hauptvorteil ist ihr einstellbarer Spannbereich, der es einer Spannzange ermöglicht, mehrere Werkzeugschaftgrößen innerhalb eines 1-mm-Fensters aufzunehmen, wodurch der Lagerbestand und die Rüstzeit bei Automatendrehmaschinen mit 12 bis 24 Werkzeugstationen um bis zu 50 % reduziert werden. Darüber hinaus bieten ER-Spannzangen überlegene Schwingungsdämpfungseigenschaften (ein Verlustfaktor von 0,02 bis 0,03) im Vergleich zu Vollmaterialhaltern, was entscheidend ist, um Oberflächengüten unter Ra 0,8 µm bei automatengängigem Messing und Aluminiumlegierungen mit Vorschüben von 0,05 mm/U zu erreichen. Für Schweizerdrehmaschinen, die gleichzeitige Dreh- und Fräsoperationen durchführen, ermöglicht das schlanke Profil der Spannzange (z. B. ER16-Mutter mit Außendurchmesser von 19 mm) Werkzeugfreigang in engen Räumen und ermöglicht so die Bearbeitung von Teilen mit Durchmessern von nur 1,5 mm.

Wie viel kostet ER-Spannzangenwerkzeug und wie hoch ist die Kapitalrendite?

Die anfängliche Investition in ER-Spannzangenwerkzeug für eine Schweizerdrehmaschine liegt zwischen 1.500 und 4.000 US-Dollar für einen kompletten Satz von 50 bis 100 Spannzangen, die alle Standardwerkzeuggrößen abdecken, wobei einzelne Präzisionsspannzangen 15 bis 35 US-Dollar und Standardversionen 8 bis 15 US-Dollar kosten. Trotz dieser Anschaffungskosten wird die Kapitalrendite in der Regel innerhalb von 3 bis 6 Monaten Produktion erreicht, da Werkzeugbrüche reduziert und die Werkzeugstandzeit verlängert werden; Präzisions-ER-Spannzangen können die Hartmetallwerkzeug-Standzeit um 25 % bis 40 % erhöhen, indem sie ausrundungsbedingte Ausbröckelungen minimieren. Für ein Werk mit 20 Schweizerdrehmaschinen bei 80 % Auslastung können die jährlichen Einsparungen durch reduzierten Werkzeugersatz und Ausschussreduzierung (geschätzt auf 1,5 % des Produktionsvolumens) 50.000 US-Dollar übersteigen, was ER-Spannzangen zur kosteneffektivsten Hochpräzisionsoption macht, wenn die Gesamtlebenszykluskosten über einen Zeitraum von 5 Jahren berechnet werden.

Welche Wartungspraktiken maximieren Leistung und Lebensdauer von ER-Spannzangen?

Die ordnungsgemäße Wartung von ER-Spannzangen in Schweizerdrehmaschinen umfasst das Reinigen und Inspizieren der Spannzangen alle 200 bis 500 Spannzyklen, mit sofortigem Austausch, wenn Anzeichen von Verschleiß, Rissen oder Verlust der Rückfederung festgestellt werden. Der Kegelsitz der Spannzange im Halter muss frei von Spänen und Kühlmittelrückständen gehalten werden, da Verunreinigungen den Rundlauf um bis zu 0,02 mm erhöhen und die Spannkraft um 15 % reduzieren können. Die Schmierung der Spannzangengewinde und der Kegelfläche mit einem leichten Maschinenöl (ISO VG 10) alle 100 Zyklen gewährleistet ein konstantes Anzugsdrehmoment und verhindert Fressen, wodurch sich die Spannzangenlebensdauer auf über 100.000 Zyklen unter Trockenbearbeitungsbedingungen verlängert. Bei Kühlmittelanwendungen erfordert die Verwendung abgedichteter ER-Spannzangen mit interner Kühlmittelzufuhr (Durchgangswerkzeugdruck bis 70 bar) die Überprüfung der O-Ring-Integrität alle 50 Stunden, um Kühlmittelbypass und Werkzeugschaftkorrosion zu verhindern.

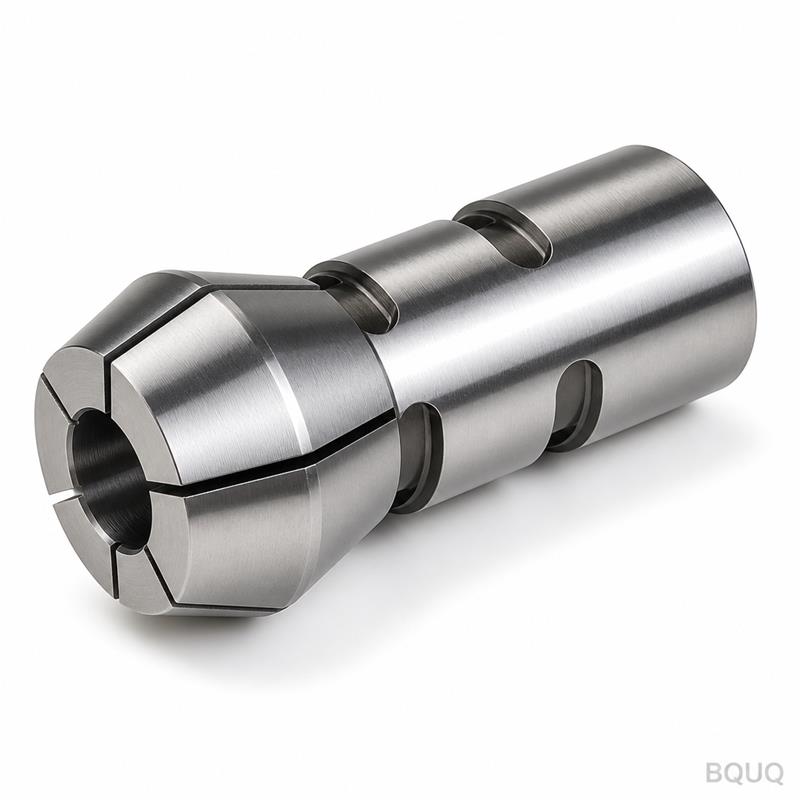

Können ER-Spannzangen für die Werkstückspannung (Stangen- und Teilspannung) in Schweizerdrehmaschinen verwendet werden?

Ja, ER-Spannzangen werden zunehmend für die Werkstückspannung in Schweizerdrehmaschinen eingesetzt, insbesondere zum Spannen von Stangenmaterial und fertigen Teilen in Haupt- und Gegenspindel, mit Spanntoleranzen von ±0,01 mm bei Durchmessern von 1,0 mm bis 42 mm. Für Stangenvorschubanwendungen bieten ER-Spannzangen mit gezahnter oder gehärteter Spannfläche (HRC 60) einen positiven Antrieb und verhindern ein Verrutschen der Stange bei hohen Drehzahlen bis 10.000 U/min, insbesondere bei Sechskant- und Vierkantstangenprofilen. In der Gegenspindel für Abstech- und Rückbearbeitungsoperationen ermöglichen ER-Spannzangen eine Spannbereichsflexibilität von 1 mm, sodass dieselbe Spannzange geringfügige Durchmesserschwankungen im Rohmaterial (z. B. kaltgezogener Stahl mit ±0,05 mm Toleranz) ohne Werkzeugwechsel handhaben kann, wodurch die Zykluszeit um 2 bis 3 Sekunden pro Teil reduziert wird. Für die kontinuierliche Produktion von über 50.000 Teilen mit engen Durchmessertoleranzen können jedoch spezielle Führungsbuchsen oder hydraulische Spannsysteme weiterhin bevorzugt werden, da sie eine höhere Wiederholgenauigkeit von ±0,003 mm bieten.

Wie wählt man die richtige ER-Spannzangenklasse für verschiedene Bearbeitungsanwendungen aus?

Die Auswahl der richtigen ER-Spannzangenklasse hängt von den Toleranzanforderungen der Bearbeitungsanwendung, der Spindeldrehzahl und den Schnittkräften ab, wobei drei Hauptklassen verfügbar sind: Standard (0,015 mm TIR), Präzision (0,005 mm TIR) und Ultrapräzision (0,003 mm TIR). Für Schruppoperationen in Automatendrehmaschinen mit Materialabtragsraten über 50 cm³/min genügen Standardklasse-Spannzangen, die geringere Kosten und höhere Schockbeständigkeit bieten. Präzisionsklasse-Spannzangen sind für Schlichtoperationen obligatorisch, bei denen die Teiletoleranzen unter ±0,01 mm liegen, und sie sollten immer mit einem passenden Präzisionshalter (Kegelgenauigkeit von 0,002 mm) kombiniert werden, um den angegebenen Rundlauf zu erreichen. Ultrapräzisions-Spannzangen, die 40 bis 60 US-Dollar pro Stück kosten, sind der Mikrobearbeitung von Medizin- oder Luftfahrtkomponenten mit Toleranzen unter ±0,005 mm vorbehalten und erfordern eine Reinraumumgebung sowie drehmomentgesteuertes Anziehen, um die Leistung aufrechtzuerhalten.

Was sind die häufigsten Ausfallarten von ER-Spannzangen und wie können sie verhindert werden?

Die häufigsten Ausfallarten von ER-Spannzangen in Schweizerdrehmaschinen sind Kegelverschleiß, Schlitzeinrisse und Elastizitätsverlust, die typischerweise durch Überdrehen über das empfohlene Drehmoment hinaus oder durch die Verwendung einer Spannzange außerhalb ihres spezifizierten Spannbereichs verursacht werden. Überdrehen einer ER25-Spannzange über 130 Nm hinaus kann den Kegel verformen und den Rundlauf um 0,03 mm erhöhen, während die Verwendung einer 6,0-mm-Spannzange zum Spannen eines 5,5-mm-Schafts (außerhalb des 1-mm-Bereichs) zu ungleichmäßiger Spannkraft und vorzeitigem Schlitzeinriss führt. Um diese Ausfälle zu verhindern, implementieren Sie ein Drehmomentschlüssel-Protokoll für alle Spannzangenwechsel, inspizieren Sie Spannzangen alle 1.000 Zyklen mit Farbeindringprüfung auf Oberflächenrisse und ersetzen Sie Spannzangen, die eine Verringerung des Spannbereichs oder sichtbaren Verschleiß an der Spannfläche aufweisen. Bei der Serienproduktion mit Kühlmittel kann die Umstellung auf eine Hochlegierungsstahl-Spannzange mit TiN-Beschichtung die Verschleißraten um 50 % reduzieren und korrosionsbedingtes Festkleben verhindern.

Fazit

Die wachsende Rolle von ER-Spannzangen in Schweizerdreh- und Automatendrehmaschinen ist eine direkte Reaktion auf die Nachfrage nach höherer Präzision, Flexibilität und Kosteneffizienz in der modernen CNC-Bearbeitung. Mit nachgewiesener Rundlaufgenauigkeit von 0,005 mm, einer Spannbereichsflexibilität von 1 mm pro Spannzange und einer Kostenstruktur, die eine Kapitalrendite innerhalb von Monaten liefert, bieten ER-Spannzangen ein unübertroffenes Gleichgewicht aus Leistung und Wert für Hersteller, die Teile mit Toleranzen bis zu ±0,01 mm produzieren. Da Spindeldrehzahlen und Automatisierungsgrade weiter steigen, wird die Einführung von Präzisionsklasse-ER-Spannzangen mit ordnungsgemäßen Wartungsprotokollen noch entscheidender, um den Wettbewerbsvorteil in der Präzisionsfertigung zu erhalten.

FAQ

Was ist die maximale Spindeldrehzahl für ER-Spannzangen in Schweizerdrehmaschinen?

Standard-ER-Spannzangen können sicher bei Spindeldrehzahlen bis zu 25.000 U/min für ER16-Größen betrieben werden, während größere Spannzangen wie ER32 typischerweise auf 12.000 U/min begrenzt sind. Für Drehzahlen über 20.000 U/min ist die Verwendung ausgewuchteter Spannmuttern (Wuchtgüte G2,5) unerlässlich, um vibrationsbedingten Rundlauf zu verhindern. Konsultieren Sie immer das Drehzahl-Diagramm des Spannzangenherstellers, da übermäßige Drehzahl dazu führen kann, dass die Spannzange aufgrund der Zentrifugalkraft ihren Halt verliert.

Wie oft sollten ER-Spannzangen in der kontinuierlichen Produktion ausgetauscht werden?

ER-Spannzangen sollten alle 5.000 bis 10.000 Spannzyklen ausgetauscht werden, oder häufiger, wenn Rundlaufmessungen die Toleranzgrenze der Anwendung überschreiten. Bei kontinuierlicher Produktion rund um die Uhr entspricht dies typischerweise einer Lebensdauer von 1 bis 3 Monaten pro Spannzange. Eine regelmäßige Inspektion auf Schlitzverschleiß und Kegelschäden alle 500 Zyklen wird empfohlen, um katastrophale Werkzeugausfälle zu verhindern.

Kann eine ER-Spannzange sowohl metrische als auch zöllige Werkzeugschäfte halten?

Ja, eine ER-Spannzange kann sowohl metrische als auch zöllige Werkzeugschäfte halten, solange der Schaftdurchmesser innerhalb des 1-mm-Spannbereichs der Spannzange liegt. Beispielsweise hält eine ER16-Spannzange für 6,0 mm auch einen 1/4-Zoll-Schaft (6,35 mm), obwohl die Rundlaufgenauigkeit leicht abnehmen kann. Für beste Präzision verwenden Sie immer eine Spannzange, die exakt auf den Schaftdurchmesser abgestimmt ist.

Was ist der Unterschied zwischen ER-Spannzangen und ER-Spannfedern?

Die Begriffe werden oft synonym verwendet, aber „ER-Spannfedern“ beziehen sich auf das standardmäßige geschlitzte Design, das die Rückfederwirkung zum Spannen des Werkzeugs nutzt. Echte ER-Spannzangen sind eine Unterart der Spannfedern, die sich durch ihren spezifischen 8-Grad-Kegelwinkel und standardisierte Abmessungen gemäß DIN 6499 auszeichnen. Alle ER-Spannzangen funktionieren als Spannfedern, aber nicht alle Spannfedern sind ER-Typen.

Sind ER-Spannzangen für Werkzeuge mit Kühlmittelzufuhr geeignet?

Ja, ER-Spannzangen sind in abgedichteter Ausführung für den Durchlaufkühlmittelbetrieb bei Drücken bis zu 70 bar erhältlich. Abgedichtete ER-Spannzangen verwenden O-Ringe in der Mutter und ein spezielles Spannzangendesign, um Kühlmittelleckagen zu verhindern. Bei Hochdruckkühlmittel über 50 bar stellen Sie sicher, dass die gesamte Werkzeughalterbaugruppe für den Druck ausgelegt ist, um Dichtungsversagen zu vermeiden.
