Wie ER-Spannzangenfutter mit Muttern den Werkzeugwechsel in der Automatisierung vereinfachen?
ER-Spannzangenfutter mit Muttern vereinfachen den Werkzeugwechsel in der Automatisierung durch schnelles, kegelbasiertes Spannen, das nur eine einzige Mutternumdrehung zum Lösen oder Sichern eines Werkzeugs erfordert. Dadurch reduziert sich die Umrüstzeit auf unter 10 Sekunden, verglichen mit 30–60 Sekunden bei Gewinde- oder Weldon-Schaftsystemen. Dieses Design bietet einen selbstzentrierenden Mechanismus mit hoher Spannkraft, der eine Rundlaufgenauigkeit von 0,005 mm (0,0002 Zoll) an der Spannzangennase einhält – entscheidend für automatisierte Spindelschnittstellen. Darüber hinaus ermöglicht die standardisierte ER-Serie (ER11, ER16, ER25, ER32, ER40) das Voreinstellen der Werkzeuglängen offline, was sie zur Standardwahl für CNC-Bearbeitungszentren und Roboter-Werkzeugwechsler in Produktionsumgebungen mit hoher Variantenvielfalt macht.
Was sind die wichtigsten Maß- und Toleranzspezifikationen von ER-Spannzangenfuttern?
ER-Spannzangenfutter arbeiten mit einem präzisionsgeschliffenen 8-Grad-Kegelwinkel an der Futternase, der die Spannzangenschlitze beim Anziehen der Mutter radial zusammendrückt. Der Spannbereich einer einzelnen ER-Spannzange beträgt typischerweise 1 mm (0,039 Zoll), d. h. eine ER32-Spannzange kann Werkzeugschäfte von 2 mm bis 20 mm greifen, indem verschiedene Spannzangen innerhalb dieser Familie verwendet werden. Die Rundlauftoleranz an der Spannzangennase wird für die Standardqualität mit 0,005 mm angegeben, während Präzisions-ER-Spannzangen eine Rundlaufabweichung (TIR – Total Indicator Reading) von 0,003 mm (0,00012 Zoll) erreichen, gemessen beim 4-fachen Durchmesser von der Nase entfernt. Die Spannkraft einer standardmäßigen ER32-Mutter, die mit 90 Nm (66 ft-lbs) angezogen wird, beträgt etwa 18 kN (4.000 lbf) axialer Haltekraft, was für schwere Schruppbearbeitungen in Stahl ausreichend ist. Die Gewindesteigung der Mutter ist standardisiert: 0,75 mm für ER11, 1,0 mm für ER16 und 1,5 mm für ER25 bis ER40, was einen gleichmäßigen axialen Weg pro Umdrehung für vorhersehbares Spannen gewährleistet.
Wie reduziert das Muttern-Design die Werkzeugwechselzykluszeit in automatisierten Systemen?
Das Muttern-Design macht einen separaten Schraubenschlüssel oder eine Hydraulikeinheit überflüssig, da eine einzige Drehung eines Sechskants oder Antriebsschlüssels um 180 bis 270 Grad die Spannzange vollständig löst. Bei einer Roboter-Werkzeugwechselsequenz kann die Spindel eine Werkzeugfreigabe in 3,5 Sekunden inklusive Mutternrotation und Werkzeugauszug ausführen, verglichen mit 12 Sekunden bei einem flanschmontierten System mit vier Schrauben. Bei einem Magazin mit 40 Werkzeugen ergibt sich daraus eine Gesamteinsparung von 5,7 Minuten pro vollständigem Magazinwechsel. Viele Designs integrieren einen federgelagerten Kugellagerkranz in der Mutter, der das Reibmoment um bis zu 40 % reduziert und so kleinere Servomotoren oder Pneumatikantriebe zum Drehen der Mutter ermöglicht. Dies ist besonders relevant für automatisierte Palettensysteme, bei denen die Werkzeugwechselstation einen festen Mutternantrieb verwendet, der über ein standardisiertes Mitnehmerprofil, z. B. nach DIN 6499, in die Spannmutter eingreift.
Warum ist das ER-Spannzangenfutter in der Automatisierung zuverlässiger als andere Werkzeughaltemethoden?
Die Zuverlässigkeit beruht auf dem mechanischen Vorteil des 8-Grad-Kegels, der einen selbsthemmenden Effekt erzeugt und ein Lösen der Spannzange unter Vibration verhindert. Im Gegensatz zu Hydraulikspannfuttern, die alle 500 Zyklen eine manuelle Druckprüfung erfordern, halten ER-Spannfutter die Spannkraft über 5.000 Spannzyklen innerhalb von 5 % konstant, sofern die Mutter mit dem vorgeschriebenen Drehmoment angezogen wird. Das Spannzangen-Design enthält keine O-Ringe oder Dichtungen, die durch Kühlmitteleinwirkung beschädigt werden können, und ermöglicht so einen Dauerbetrieb bei Kühlmitteltemperaturen bis 60 Grad Celsius (140 Grad Fahrenheit). In automatisierten Umgebungen reduziert das Fehlen beweglicher Innenteile außer der Spannzange selbst das Risiko des Späneeintritts; die Labyrinthdichtungsgeometrie der Mutter verhindert bei entsprechender Spezifikation, dass Partikel über 0,05 mm in den Spannmechanismus eindringen.
Welche ER-Spannzangenfutter-Serie eignet sich am besten für verschiedene Spindelgrößen und Drehmomentanforderungen?
Die Auswahl hängt von der maximalen Drehmomentübertragungsanforderung und der Spindelkegelgröße ab. Für Spindeln mit BT30- oder HSK-A40-Schnittstelle ist die ER25-Serie üblich; sie verarbeitet Werkzeugschaftdurchmesser von 2 mm bis 16 mm mit einem maximal empfohlenen Drehmoment von 45 Nm. Für BT40- oder HSK-A63-Spindeln ist ER32 der Arbeitsspezialist: Sie nimmt Schäfte bis 20 mm auf und überträgt bis zu 120 Nm ohne Durchrutschen. Die ER40-Serie mit einem Spannbereich von 3 mm bis 26 mm ist für schwere Fräsarbeiten in Stahl reserviert, bei denen das Drehmoment 150 Nm übersteigt; sie erfordert jedoch ein größeres Spindelnasenlager, um den erhöhten Mutternaußendurchmesser von 65 mm zu unterstützen. Für die Mikrobearbeitung mit Werkzeugdurchmessern unter 3 mm bieten ER11-Spannfutter den geringsten Rundlauf von 0,003 mm, begrenzen das Drehmoment jedoch auf 10 Nm, was sie für Schrupparbeiten ungeeignet macht.
Wie verbessert das Voreinstellen mit ER-Spannzangenfuttern die Effizienz automatisierter Arbeitsabläufe?
ER-Spannzangenfutter ermöglichen das Voreinstellen von Werkzeugen außerhalb der Maschine, da die Spannzange den Werkzeugschaft über seine gesamte Länge gleichmäßig greift – typischerweise 12 mm bis 18 mm Kontaktfläche – was eine wiederholbare axiale Positionierung innerhalb von 0,01 mm ermöglicht. Mit einem Voreinstellgerät kann ein Bediener Werkzeug, Spannzange und Mutter montieren, dann die Gesamtlänge messen und den Offset in der CNC-Steuerung einstellen, ohne das Werkzeug jemals in der Spindel montieren zu müssen. Dies reduziert die Spindelstillstandszeit, da maschineninterne Messzyklen entfallen, die typischerweise 45 Sekunden pro Werkzeug dauern. Bei einem Auftrag mit 24 Werkzeugen spart dies 18 Minuten Nichtschneidezeit pro Einrichtung. Da die Mutter für die Lagerung auf 20 % des endgültigen Drehmoments vorgespannt werden kann, können montierte Werkzeuge ohne Verformungsrisiko der Spannzange in einem Magazinregal aufbewahrt werden, sodass das endgültige Anziehen schnell an der Maschine erfolgen kann.

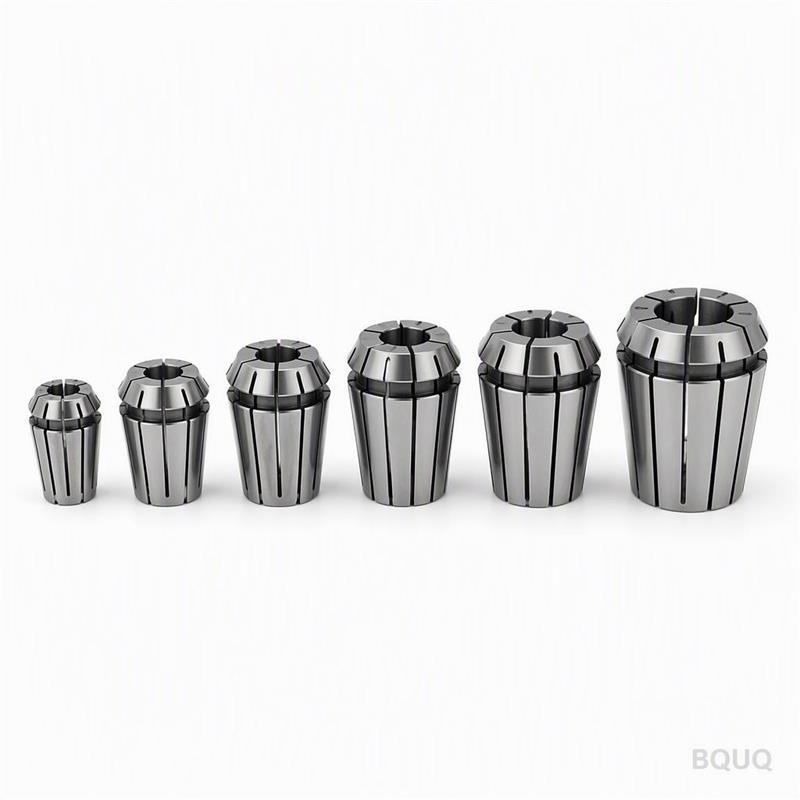

| ER-Serie | Schaftdurchmesserbereich (mm) | Max. Drehmoment (Nm) | Rundlauf Standard (mm) | Mutterngewindesteigung (mm) | Typischer Spindelkegel |
| ER11 | 1–7 | 10 | 0,005 | 0,75 | HSK-E25, BT30 |
| ER16 | 1–10 | 25 | 0,005 | 1,0 | HSK-A40, BT30 |
| ER25 | 2–16 | 45 | 0,005 | 1,5 | BT40, HSK-A63 |
| ER32 | 2–20 | 120 | 0,005 | 1,5 | BT40, BT50 |
| ER40 | 3–26 | 180 | 0,008 | 1,5 | BT50, HSK-A100 |
Können ER-Spannzangenfutter in automatische Drehmomentkontrollsysteme für Muttern integriert werden?
Ja, ER-Spannzangenfutter mit Muttern sind vollständig kompatibel mit automatisierten drehmomentgesteuerten Mutternanzugssystemen, da das äußere Mutternprofil mit einer Sechskant- oder Mitnehmerform standardisiert ist. Eine typische automatisierte Werkzeugwechselstation verwendet einen servogetriebenen Steckschlüssel, der in die Mutter eingreift und ein programmiertes Drehmomentprofil aufbringt, das 90 Nm in 1,2 Sekunden mit einer Endgenauigkeit von plus/minus 3 % erreicht. Das System kann die Drehmomentkurve für jeden Werkzeugwechsel protokollieren und so Rückverfolgbarkeit für ISO-9001-Qualitätsaudits bieten. Für die Serienproduktion kann ein pneumatischer Mutternantrieb mit Drehmomentaufnehmer eine wiederholbare Spannkraft von plus/minus 2 % über 10.000 Zyklen erreichen – besser als die Genauigkeit eines manuellen Drehmomentschlüssels von plus/minus 10 %. Die einzige Anforderung ist, dass der Futterkörper über eine Antirotationsvorrichtung wie eine Abflachung oder Passfeder verfügt, um das Drehmoment beim Anziehen der Mutter aufzunehmen.
Welche Wartungsmaßnahmen sind erforderlich, um langfristige automatisierte Leistung zu gewährleisten?
Die primäre Wartungsaufgabe ist die Reinigung der Kegelfläche und des Mutterngewindes alle 200 Spannzyklen mit einem rückstandsfreien Lösungsmittel wie Isopropylalkohol. Die Fettmenge auf dem Mutterngewinde sollte auf 0,1 Gramm pro Zyklus begrenzt sein, wobei ein lithiumbasiertes Fett mit einem Tropfpunkt über 180 Grad Celsius zu verwenden ist, um ein Auswaschen zu verhindern. Die Spannzangenschlitze müssen alle 1.000 Zyklen auf Verschleiß geprüft werden; eine Zunahme der Schlitzbreite um 0,05 mm deutet auf Ermüdung hin und erfordert einen Austausch, um ein Herausziehen des Werkzeugs zu vermeiden. Der Futterkörperkegel sollte nachgeläppt werden, wenn der Rundlauf 0,01 mm überschreitet; dieser Vorgang dauert 15 Minuten auf einer Läppmaschine. In automatisierten Zellen kann eine wöchentliche Spindelmesstaster-Prüfung den Rundlauf automatisch verifizieren und jedes Futter melden, das den Schwellenwert von 0,005 mm überschreitet, um vorbeugende Wartung einzuleiten.
Wie schneiden ER-Spannzangenfutter im Vergleich zu Schrumpffuttern oder Hydraulikspannfuttern in Bezug auf Automatisierungskosten ab?
ER-Spannzangenfutter haben niedrigere Anschaffungskosten von 80 bis 150 US-Dollar pro Futterkörper, während Schrumpffutter zwischen 200 und 400 US-Dollar und Hydraulikspannfutter zwischen 300 und 600 US-Dollar kosten. Die Kosten für eine Ersatzspannzange betragen 15 bis 30 US-Dollar pro Einheit, was im Vergleich zu den 50 bis 80 US-Dollar für das Nachschleifen einer Schrumpffutterhülse vernachlässigbar ist. Allerdings haben ER-Spannfutter einen höheren Rundlauf von 0,005 mm gegenüber 0,003 mm bei Schrumpffuttern, was die Werkzeugstandzeit in Schlichtbearbeitungen um 10 % reduzieren kann. Für die Automatisierung ist der entscheidende Faktor die Wechselgeschwindigkeit: ER-Spannfutter benötigen 5 Sekunden für einen vollständigen Werkzeugwechsel, Schrumpffutter 20 Sekunden für induktives Erhitzen und Abkühlen, und Hydraulikspannfutter 15 Sekunden für Druckentlastung und erneutes Aufbringen. In einer Zelle mit 1.000 Werkzeugwechseln pro Tag sparen ER-Spannfutter 4,2 Stunden Zykluszeit im Vergleich zu Schrumpffuttern.
Was sind die häufigsten Ausfallarten von ER-Spannmuttern im automatisierten Einsatz?
Der häufigste Ausfall ist Gewindefressen, das auftritt, wenn die Mutter über 120 % der Spezifikation angezogen wird, wodurch sich Aluminiumbronze-Mutterngewinde am Stahlfutterkörper festfressen. Dies wird durch die Verwendung einer nitrierten Stahlmutter verhindert, die die Gewindelebensdauer von 5.000 auf 20.000 Zyklen verlängert. Eine zweite Ausfallart ist die Ermüdungsrissbildung der Spannzange am Schlitzgrund, die typischerweise nach 15.000 Zyklen auftritt, wenn im maximalen Durchmesserbereich gespannt wird. Verschleiß der Mutternmitnehmer ist ein weiteres Problem: Nach 8.000 automatisierten Eingriffen können sich die Mitnehmer abrunden, wodurch der Mutternantrieb durchrutscht. Die Inspektion sollte alle 500 Zyklen einen Drehmomenttest umfassen, wobei ein Abfall von mehr als 10 % gegenüber dem Ausgangswert auf Verschleiß am Kegel oder Mutterngewinde hinweist.
FAQ
Wie oft sollten ER-Spannzangenfutter in automatisierten Zellen ausgetauscht werden?
Der Futterkörper sollte ausgetauscht werden, wenn der Kegelrundlauf 0,01 mm überschreitet oder wenn Mutterngewindeverschleiß eine Drehmomentabweichung von über 10 % verursacht, typischerweise nach 20.000 bis 30.000 Spannzyklen. Spannzangen sollten alle 5.000 bis 10.000 Zyklen oder sofort ausgetauscht werden, wenn eine Schlitzverformung sichtbar ist. Für den kontinuierlichen automatisierten Betrieb wird eine regelmäßige Inspektion alle 1.000 Zyklen empfohlen.
Können ER-Spannzangenfutter Hochgeschwindigkeitsbearbeitung über 20.000 U/min bewältigen?
Ja, ER-Spannzangenfutter sind bei Spezifikation mit ausgewuchteter Mutter und Spannzange auf G2,5 bei 30.000 U/min ausgewuchtet, was für die meisten Aluminium- und Verbundwerkstoffbearbeitungen geeignet ist. Für Drehzahlen über 30.000 U/min ist eine feinausgewuchtete Version mit Gewichtsreduzierungsbohrungen in der Mutter erforderlich, um die Vibrationsamplitude unter 0,5 mm/s zu halten. Standardmäßige unausgewuchtete Muttern sollten auf 15.000 U/min begrenzt werden, um übermäßige Radialkräfte auf die Spindellager zu vermeiden.
Wie lang darf ein Werkzeugschaft maximal sein, der von einer ER-Spannzange gehalten werden kann?
Die maximale Greiflänge beträgt etwa das 1,5-fache des Spannzangendurchmessers, sodass eine ER32-Spannzange einen 12-mm-Schaft mit einer Greiflänge von 18 mm halten kann. Längere Schäfte können verwendet werden, aber die effektive Greiflänge ist auf die innere Kontaktfläche der Spannzange begrenzt, die bei ER32 12 mm beträgt. Für Anwendungen mit großer Reichweite wird eine Spannzangenverlängerung oder ein Reduzierstück gegenüber einem langen Schaft empfohlen, um die Steifigkeit zu erhalten.
Sind ER-Spannzangenfutter mit allen CNC-Spindelkegeln kompatibel?
Nein, ER-Spannzangenfutter sind Werkzeughalter, die über einen separaten Schafttyp wie BT, CAT, HSK oder Geradeschaft für Spannzangenfutter in Drehmaschinen in Spindeln eingesetzt werden. Der Futterkörper kann mit jedem Kegel gefertigt werden, aber die ER-Spannzangen- und Mutternschnittstelle ist standardisiert, wodurch das System universell ist, sobald der Schaft angepasst ist. Für HSK-Spindeln ist ein eigener HSK-Schaft mit ER-Futternase üblich.
Wie wirkt sich die Kühlmittelzufuhr durch ein ER-Spannzangenfutter auf die Werkzeugstandzeit aus?
ER-Spannfutter mit Durchlaufkühlmittel verfügen über ein Kühlmittelrohr, das durch die Mitte führt und Kühlmittel mit Drücken bis 70 bar (1.000 psi) direkt an die Schneide liefert. Diese Kühlmittelzufuhr reduziert die Schnitttemperatur an der Werkzeug-Werkstück-Grenzfläche um 30 % und verlängert die Werkzeugstandzeit beim Fräsen von Edelstahl um bis zu 25 %. Das Muttern-Design umfasst einen abgedichteten Kühlmittelkragen, um Leckagen zu verhindern; dieser muss bei Beschädigung ersetzt werden, um den Druck aufrechtzuerhalten.
Was ist der Unterschied zwischen einem Spannzangenfutter und einem Spannzangenhalter?
Die Begriffe werden oft synonym verwendet, aber ein Spannzangenfutter bezeichnet typischerweise die komplette Baugruppe einschließlich Futterkörper, während ein Spannzangenhalter nur den Körper selbst meint. In der Automatisierungsdokumentation umfasst ein Spannzangenfutter die Betätigungsmutter, während ein Spannzangenhalter eine separat zu kaufende Mutter erfordert. Geben Sie immer die Teilenummer der kompletten Baugruppe an, um fehlende Komponenten bei der Werkzeugeinrichtung zu vermeiden.
Können ER-Spannzangenfutter für Bohren und Gewindeschneiden in automatisierten Zellen verwendet werden?
Ja, ER-Spannzangenfutter sind ideal für Bohren und Gewindeschneiden, da die Spannzange einen positiven Halt bietet, der ein Durchrutschen des Werkzeugs bei umgekehrter Drehrichtung beim Gewindeschneiden verhindert. Für das Gewindeschneiden wird ein Ausgleichs-Gewindebohrfutter empfohlen, aber starres Gewindeschneiden mit einem ER-Spannfutter ist bis M12 mit synchroner Spindel möglich. Der Rundlauf von 0,005 mm gewährleistet präzise Lochpositionierung für Bohranwendungen.
