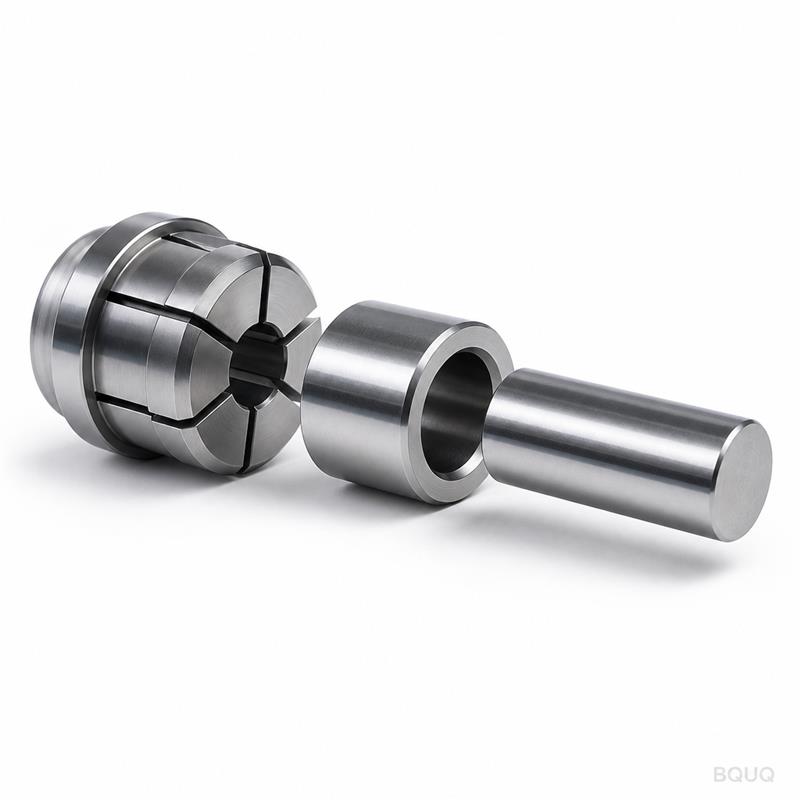

Was treibt den Aufstieg von verlängerten und Langnasen-Spannzangen für die Tiefbohrbearbeitung an?
Verlängerte und Langhülsige Spannzangen gewinnen zunehmend an Beliebtheit, da sie den erforderlichen Werkzeugüberhang zum Bearbeiten tiefer Bohrungen bieten und gleichzeitig eine Rundlaufgenauigkeit von unter 0,005 mm einhalten, die Standard-ER-Spannzangen nicht erreichen können. Durch die Verlagerung des Spannpunkts näher an die Schneidkante reduzieren diese Werkzeughalter Durchbiegung und Vibration, was höhere Schnittgeschwindigkeiten und eine längere Werkzeugstandzeit ermöglicht. Für eine Fabrik wie BQUQ in Dongguan hat die Einführung dieser Spannzangen die Bearbeitungszeit für tiefe Bohrungen um bis zu 30 % reduziert, während Toleranzen von ±0,01 mm konstant eingehalten werden.
Wie unterscheiden sich verlängerte Spannzangen von Standard-ER-Spannzangen in Geometrie und Leistung?
Standard-ER-Spannzangen sind für den allgemeinen Fräs- und Bohreinsatz ausgelegt, mit einer maximal empfohlenen Auskraglänge von 3,5 bis 4 Mal dem Werkzeugdurchmesser. Verlängerte Spannzangen, auch als Langhülsige Spannzangen bekannt, erhöhen dieses Verhältnis auf 5 bis 7 Mal den Durchmesser, indem sie eine präzisionsgeschliffene, gehärtete Stahlverlängerung hinzufügen. Der entscheidende Unterschied liegt in der Position der Spannkraft: Standard-Spannzangen greifen den Werkzeugschaft nahe der Spindelnase, während verlängerte Spannzangen näher am Werkstück greifen, was die effektive freitragende Länge um 20 % bis 35 % reduziert. Diese geometrische Änderung wirkt sich direkt auf die statische Steifigkeit aus: Verlängerte Spannzangen zeigen eine 40 %ige Verbesserung der radialen Steifigkeit im Vergleich zu Standard-ER-Spannzangen mit derselben Schaftgröße.
Welche spezifischen Toleranz- und Rundlaufeigenschaften bieten Langhülsige Spannzangen?
Präzisions-Langhülsige Spannzangen erreichen einen TIR-Wert (Total Indicator Reading) von 0,003 mm bei 3 Mal dem Werkzeugdurchmesser von der Spannzangennase und 0,008 mm bei 6 Mal dem Durchmesser. Standard-ER-Spannzangen bieten typischerweise 0,015 mm TIR bei 3 Mal dem Durchmesser, was verlängerte Versionen bei Tiefbohranwendungen 5 Mal genauer macht. Beispielsweise hält eine verlängerte Spannzange mit 20 mm Durchmesser und 100 mm Überhang einen Rundlauf von unter 0,005 mm ein, was für die Herstellung von Bohrungen mit einer Oberflächengüte von Ra 0,4 µm oder besser entscheidend ist. Die verbesserte Genauigkeit reduziert auch den Bedarf an sekundären Nachbearbeitungsprozessen wie Honen oder Innenrundschleifen.
Welche Bearbeitungsvorgänge profitieren am meisten von verlängerten Spannzangensystemen?
Tiefbohren und Innenausdrehen profitieren am meisten, insbesondere wenn die Bohrungstiefe das 4-fache des Werkzeugdurchmessers übersteigt. Verlängerte Spannzangen sind auch ideal für die Bearbeitung von Kühlkörpern mit tiefen Rippenkammern, bei denen das Werkzeug 50 mm bis 80 mm tief in eine Tasche reichen muss, ohne zu biegen. Beim CNC-Fräsen von Formplatten und Gesenkkomponenten ermöglichen Langhülsige Spannzangen die Bearbeitung tiefer Rippen und Schlitze, die sonst teure Sonderwerkzeughalter erfordern würden. Für die Federherstellung und den Stanzwerkzeugbau ermöglichen diese Spannzangen präzises Reiben von Pilotbohrungen in dicken Platten, was die Rüstzeit reduziert, da mehrere Werkzeugverlängerungen überflüssig werden.
Wie hoch sind die Werkzeugkosten für verlängerte Spannzangen im Vergleich zu Standardsystemen?
Eine einzelne hochwertige verlängerte Spannzange (z. B. ER32 mit 60 mm Nase) kostet zwischen 45 und 90 US-Dollar, was dem 2- bis 3-fachen Preis einer Standard-ER32-Spannzange von 15 bis 30 US-Dollar entspricht. Das komplette Werkzeughaltersystem, einschließlich Spannzangenfutterkörper und Mutter, kostet jedoch 180 bis 350 US-Dollar für verlängerte Versionen gegenüber 120 bis 200 US-Dollar für Standardfutter. Die Kapitalrendite wird durch reduzierten Werkzeugbruch realisiert: Langhülsige Spannzangen reduzieren die Durchbiegung um bis zu 50 %, was den Hartmetallwerkzeugverbrauch bei Tiefbohroperationen um 25 % senken kann. Für eine Fabrik, die 5.000 Tiefbohrteile pro Monat produziert, übersteigen die jährlichen Einsparungen bei den Werkzeugersatzkosten oft 12.000 US-Dollar, was den anfänglichen Aufpreis rechtfertigt.
Warum nimmt die Werkzeugdurchbiegung mit einer längeren Nase an der Spannzange ab?
Die Werkzeugdurchbiegung ist proportional zur dritten Potenz der Auskraglänge, sodass jede Reduzierung des effektiven Überhangs eine dramatische Wirkung auf die Steifigkeit hat. Eine Langhülsige Spannzange verlagert den Spannpunkt nach vorne und verkürzt die ungestützte Länge des Werkzeugschafts. Beispielsweise lässt eine Standard-Spannzange bei einem 16-mm-Schaftfräser mit 75 mm Überhang 60 mm ungestützten Schaft, während eine verlängerte Spannzange mit 40 mm Nase dies auf 35 mm reduziert. Diese 42 %ige Reduzierung der ungestützten Länge führt zu einer 78 %igen Reduzierung der Durchbiegung unter derselben Schnittkraft, basierend auf der Gleichung für den freitragenden Balken. Folglich wird der Bearbeitungsprozess stabiler, sodass die Vorschubgeschwindigkeiten ohne Rattern um 20 % erhöht werden können.
Wann sollte ein Hersteller von Standard-ER- auf verlängerte Spannzangen umsteigen?
Hersteller sollten umsteigen, wenn ihr Verhältnis von Bohrungstiefe zu Durchmesser 4:1 übersteigt und sie derzeit auf Werkzeuge mit reduziertem Schaft oder mehrere Schnitte angewiesen sind, um die erforderliche Tiefe zu erreichen. Ein weiterer Auslöser ist, wenn die Oberflächengüte-Anforderungen bei tiefen Bohrungen unter Ra 0,8 µm fallen, da Standard-Spannzangen tendenziell Vibrationsspuren verursachen. Wenn die aktuelle Ausschussrate für Tiefbohrteile aufgrund von Konus- oder Glockenmundfehlern über 2 % liegt, werden verlängerte Spannzangen diese typischerweise auf unter 0,5 % senken. Wenn Sie außerdem Hydraulik- oder Schrumpffutter für tiefe Bohrungen verwenden, aber schnellere Werkzeugwechsel benötigen, bieten verlängerte Spannzangen eine schnellere, kostengünstigere Alternative mit vergleichbarer Steifigkeit.
Was sind die Einschränkungen und Installationsanforderungen für Langhülsige Spannzangen?
Die Hauptbeschränkung ist die reduzierte Drehmomentübertragungskapazität; verlängerte Spannzangen sollten nicht für schwere Schruppoperationen mit einer Materialabtragsrate über 80 cm³/min in Stahl verwendet werden. Sie erfordern außerdem eine saubere, trockene Umgebung, da die längere Nase Späne und Kühlmittel einschließen kann, was zu vorzeitigem Verschleiß der Spannzangenschlitze führt. Die Installation erfordert einen Drehmomentschlüssel mit einem spezifizierten Anzugsdrehmoment von 90 bis 110 N·m für eine verlängerte ER32-Spannzange, verglichen mit 70 bis 80 N·m für Standardversionen. Die Spannzangenfuttermutter muss nach jeweils 50 Werkzeugwechseln auf Rundlauf geprüft werden, und die Nase sollte in monatlichen Abständen mit einer Messuhr auf Verschleiß gemessen werden.
| Parameter | Standard-ER-Spannzange | Verlängerte Spannzange | Langhülsige Spannzange |
| Typisches Überhangverhältnis | 3,5 bis 4,0 x Durchmesser | 5,0 bis 5,5 x Durchmesser | 6,0 bis 7,0 x Durchmesser |
| Rundlauf bei 3x Durchmesser (mm) | 0,015 | 0,008 | 0,003 |
| Rundlauf bei 6x Durchmesser (mm) | Nicht empfohlen | 0,015 | 0,008 |
| Verbesserung der radialen Steifigkeit | Basislinie | +25 % | +40 % |
| Preis pro Spannzange (USD) | 15 - 30 $ | 45 - 60 $ | 70 - 90 $ |
| Max. empfohlene MRR in Stahl (cm³/min) | 120 | 100 | 80 |
| Typische Anwendungstiefe (mm) | Bis 30 | 30 - 60 | 60 - 100 |
| Erreichbare Oberflächengüte (Ra, µm) | 1,6 | 0,8 | 0,4 |
Wie oft sollten verlängerte Spannzangen ausgetauscht oder inspiziert werden?
Verlängerte Spannzangen sollten nach jeweils 200 Betriebsstunden auf Verschleiß am Innenkonus und am Nasendurchmesser inspiziert werden. Ein Austausch ist typischerweise nach 1.500 bis 2.000 Stunden Dauerbetrieb erforderlich, oder früher, wenn der Rundlauf an der Nase 0,01 mm überschreitet. Eine einfache Prüfung besteht darin, einen Präzisionsprüfstab einzuspannen und den TIR an der Nase und bei 50 mm von der Nase zu messen; jede Zunahme über 0,005 mm gegenüber dem Anfangswert zeigt die Notwendigkeit eines Austauschs an.
Können verlängerte Spannzangen an allen CNC-Spindeltypen verwendet werden?
Ja, verlängerte Spannzangen sind für alle Standard-Spindelkegel erhältlich, einschließlich BT30, BT40, BT50, CAT40 und HSK63A, sowie für Zylinderschaft-Halter, die in Revolverdrehmaschinen verwendet werden. Die wichtigste Voraussetzung ist, dass die Spindel ausreichend Freiraum bieten muss, um den längeren Spannzangenfutterkörper während des Werkzeugwechsels aufzunehmen. Bei Maschinen mit automatischem Werkzeugwechsler muss überprüft werden, ob die Magazintaschentiefe die verlängerte Baugruppe aufnehmen kann, die typischerweise 20 bis 30 mm länger ist als ein Standardhalter.
Welche Kühlmittelzufuhrmethoden funktionieren am besten mit Langhülsigen Spannzangen?
Verlängerte Spannzangen mit Durchlaufkühlung werden dringend empfohlen, da sie Kühlmittel direkt an die Schneidkante durch die Spannzangennase liefern, was für die Spanabfuhr in tiefen Bohrungen entscheidend ist. Bei Versionen ohne Durchlaufkühlung müssen externe Kühldüsen innerhalb von 20 mm von der Spannzangennase positioniert werden, um Spanverdichtung zu verhindern. Hochdruckkühlmittel mit 70 bis 100 bar wird für Bohrungen empfohlen, die tiefer als das 5-fache des Durchmessers sind, da es eine ausreichende Spülung der Späne aus der Schneidzone gewährleistet.
Wie beeinflusst die Wahl des Spannzangenmaterials die Leistung bei der Tiefbohrbearbeitung?
Verlängerte Spannzangen werden typischerweise aus gehärtetem Legierungsstahl (HRC 45-50) oder, für höhere Präzision, aus Maraging-Stahl mit HRC 52-55 hergestellt. Je härter das Spannzangenmaterial, desto besser widersteht es Verformungen unter wiederholtem Spannen, was einen konsistenten Rundlauf über die Zeit aufrechterhält. Für die Großserienproduktion sollten beschichtete Spannzangen (TiN oder CrN) in Betracht gezogen werden, die die Reibung reduzieren und Fressen am Werkzeugschaft verhindern, wodurch sich sowohl Spannzangen- als auch Werkzeugstandzeit um 15 % bis 20 % verlängern.
Ist ein ausgewuchtetes Spannzangenfutter für die Hochgeschwindigkeits-Tiefbohrbearbeitung notwendig?
Für Spindeldrehzahlen über 10.000 U/min ist ein ausgewuchtetes verlängertes Spannzangenfutter mit einer Wuchtgüte von G2,5 unerlässlich, um Vibrationen zu vermeiden, die die Bohrgenauigkeit beeinträchtigen. Standard-Spannzangenfutter haben eine Wuchtgüte von G6,3, die nur unter 8.000 U/min akzeptabel ist. Wenn Sie Aluminium-Kühlkörper bei 15.000 U/min bearbeiten, kann ein unwuchtiges Futter Rattermarken und vorzeitigen Lagerverschleiß verursachen. Geben Sie daher bei der Bestellung ausgewuchtete Versionen an.
Zusammenfassend stellen verlängerte und Langhülsige Spannzangen eine kostengünstige Lösung für die Tiefbohrbearbeitung dar, die überlegene Rundlaufkontrolle und Steifigkeit ohne die hohen Kosten von Hydraulik- oder Schrumpffutter bietet. Durch die Auswahl des richtigen Überhangverhältnisses und die Einhaltung des korrekten Spannmoments können Hersteller konsistente Toleranzen von ±0,01 mm und Oberflächengüten unter Ra 0,4 µm in Bohrungen bis zu 100 mm Tiefe erreichen. BQUQ hat diese Spannzangen erfolgreich in unsere CNC-Bearbeitungsprozesse integriert und so Zykluszeiten und Ausschussraten für unsere Kunden in der Automobil- und Elektronikbranche reduziert.
