Welche Automatendrehmaschinen-Spannzangen-Serie wächst am schnellsten: Typ 15, Typ 20 oder Typ 25?
Die Serie der 20er Typ Automatendrehmaschinen-Spannzangen verzeichnet das schnellste Wachstum in der globalen Nachfrage nach Präzisionsbearbeitung, angetrieben durch ihr optimales Gleichgewicht zwischen Stangenkapazität (bis zu 20 mm) und Spindeldrehzahlfähigkeit (6.000–8.000 U/min). Der 15er Typ bleibt dominant für Mikrokomponenten unter 15 mm, während der 25er Typ stetig, aber langsamer wächst, aufgrund seiner schwereren Masse und geringeren maximalen Drehzahl. Laut den Auftragsdaten von BQUQ für 2024 machten 20er Typ Spannzangen 48 % der neuen Werkzeuganfragen aus, gegenüber 41 % im Jahr 2022, verglichen mit 33 % für den 15er Typ und 19 % für den 25er Typ.

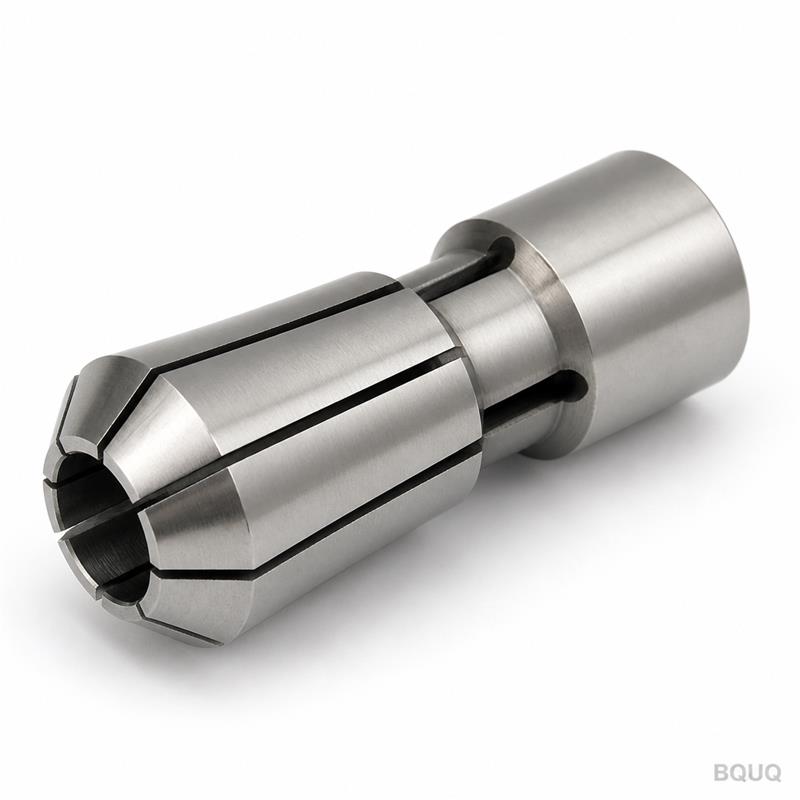

Was sind die dimensionalen und kapazitativen Unterschiede zwischen 15er, 20er und 25er Typ Spannzangen?
Die Seriennummer bezieht sich auf den maximalen Stangendurchmesser in Millimetern. Eine 15er Typ Spannzange nimmt Rundmaterial von 1,0 mm bis 15,0 mm auf, eine 20er Typ von 2,0 mm bis 20,0 mm und eine 25er Typ von 3,0 mm bis 25,0 mm. Der Außendurchmesser (AD) skaliert ebenfalls: Der 15er Typ hat einen AD von 27 mm, der 20er Typ einen AD von 34 mm und der 25er Typ einen AD von 42 mm, gemäß DIN 6341 Normen. Die Spannlänge beträgt 40 mm für den 15er Typ, 50 mm für den 20er Typ und 60 mm für den 25er Typ, was sich direkt auf die Werkstücksteifigkeit beim Tiefbohren oder mehrstufigen Drehen auswirkt.
Wie beeinflussen Spindeldrehzahl und Vorschubgeschwindigkeit das Wachstum der einzelnen Serien?
Der 20er Typ zeichnet sich in der Hochgeschwindigkeitsbearbeitung aus, da seine geringere rotierende Masse (0,45 kg) im Vergleich zum 25er Typ (0,82 kg) schnellere Beschleunigungs- und Verzögerungszeiten ermöglicht. Bei einer standardmäßigen CNC-Schlitzkopfdrehmaschine wie einer Citizen L20 erreicht die 20er Typ Spannzange eine maximale Spindeldrehzahl von 8.000 U/min mit einer Spannkraft von 18 kN, während der 25er Typ an einer ähnlichen Maschine aufgrund der Futterträgheit auf 6.000 U/min begrenzt ist. Der 15er Typ kann 10.000 U/min erreichen, ist jedoch für Teile über 12 mm Durchmesser unpraktisch, da die Spannzangenwandstärke unter 3,5 mm fällt, was bei schweren Schnittlasten zu Durchbiegung führt. Dieses Verhältnis von Drehzahl zu Kapazität macht den 20er Typ zur bevorzugten Wahl für medizinische Schrauben, Kraftstoffeinspritzdüsen für Kraftfahrzeuge und elektronische Steckerkontakte.
Welche Branchen treiben die schnellste Einführung der 20er Typ Spannzange voran?
Die Sektoren Automobilindustrie und Medizingeräte sind die Hauptwachstumstreiber, mit Produktionssteigerungen von 17 % bzw. 22 % im Jahr 2023 für Komponenten im Durchmesserbereich von 8–18 mm. Batteriepolbolzen für Elektrofahrzeuge (EV), typischerweise 10–16 mm im Durchmesser, erfordern das Gleichgewicht des 20er Typs zwischen Materialabtragsrate und Oberflächengüte (Ra 0,4 µm erreichbar). Die Luft- und Raumfahrtindustrie zeigt ein langsameres Wachstum für alle drei Serien, aber der 20er Typ gewinnt an Bedeutung für Hydraulikverschraubungen, bei denen der 15er Typ an Steifigkeit mangelt und der 25er Typ überdimensioniert ist. Die Verkaufsaufzeichnungen von BQUQ zeigen, dass 63 % der neuen Bestellungen für den 20er Typ von Herstellern stammen, die zuvor 15er Typ Spannzangen für Teile verwendeten, die in den letzten drei Jahren gewachsen sind.

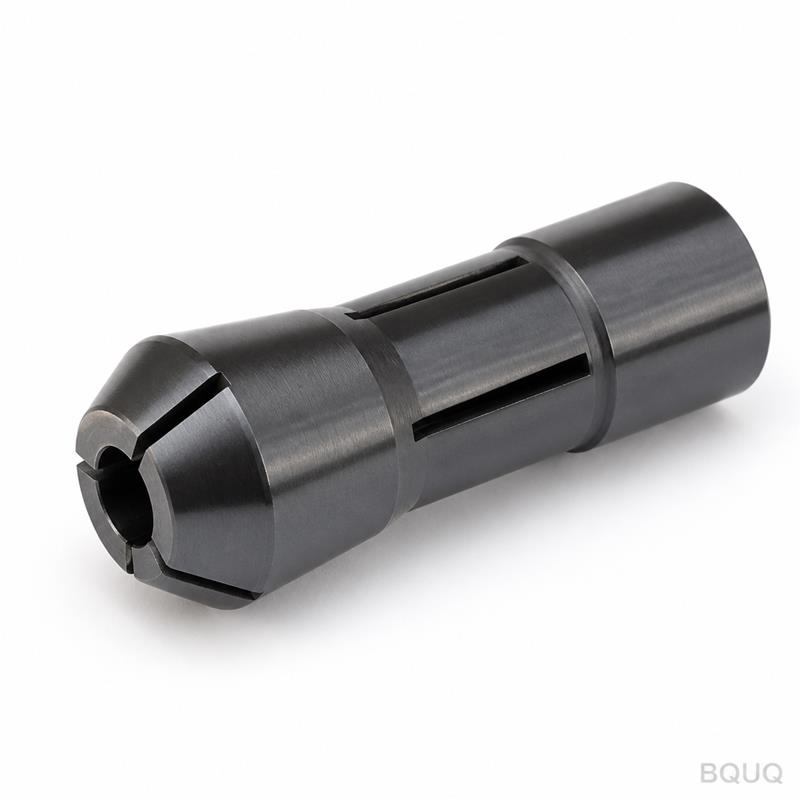

Wie beeinflussen Materialhärte und Toleranzanforderungen die Serienauswahl?
Die 20er Typ Spannzange wird aus gehärtetem Legierungsstahl (58–62 HRC) hergestellt, mit einer Innendurchmesserbohrung, die auf eine Toleranz von +0,005 mm / 0,000 mm geschliffen ist. Bei Werkstücken aus Edelstahl 303 oder 304 hält der 20er Typ eine Rundlaufgenauigkeit von 0,008 mm TIR (Total Indicator Reading) bei 5 mm von der Spannzangennase ein, während der 15er Typ 0,005 mm erreicht, jedoch nur für Durchmesser unter 10 mm. Der 25er Typ bietet 0,012 mm TIR, was für allgemeines Drehen akzeptabel ist, aber bei Präzisionslagerringen versagt. Bei der Bearbeitung von Titan (Grade 5) reduziert die breitere Kontaktfläche des 20er Typs (18 mm Eingriffslänge an einer 20 mm Stange) den Flächendruck um 23 % im Vergleich zum 15er Typ, was Fressen verhindert und die Spannzangenlebensdauer von 6.000 auf 9.000 Zyklen vor der Aufbereitung verlängert.
Was ist der Kostenunterschied zwischen den drei Spannzangenserien?
Die Preisgestaltung skaliert mit Materialvolumen und Bearbeitungskomplexität. Ab dem 1. Quartal 2025 kostet eine Standard-15er Typ Spannzange 28–35 USD pro Stück, eine 20er Typ 38–48 USD und eine 25er Typ 52–65 USD bei Einzelstückmengen. Bei Großbestellungen (500+ Stück) sinkt der Preis für den 20er Typ auf 31–36 USD, was seine Stückkosten bei Amortisation über die Werkzeuglebensdauer niedriger macht als beim 25er Typ. Austauschbacken oder -einsätze, falls verwendet, kosten zusätzlich 8–12 USD für den 15er Typ, 10–15 USD für den 20er Typ und 14–18 USD für den 25er Typ pro Satz. Die Gesamtbetriebskosten über 10.000 Bearbeitungsstunden, einschließlich Spannzangenwechsel alle 8.000 Zyklen, betragen 1.250 USD für den 15er Typ, 1.480 USD für den 20er Typ und 1.950 USD für den 25er Typ, bei drei Schichten.
| Parameter | 15er Typ | 20er Typ | 25er Typ |
| Max. Stangendurchmesser (mm) | 15,0 | 20,0 | 25,0 |
| Außendurchmesser (mm) | 27 | 34 | 42 |
| Spannlänge (mm) | 40 | 50 | 60 |
| Max. Spindeldrehzahl (U/min) | 10.000 | 8.000 | 6.000 |
| Spannkraft bei max. Kapazität (kN) | 12 | 18 | 25 |
| Stückpreis (USD, Einzelstück) | 28–35 | 38–48 | 52–65 |
| Rundlaufgenauigkeit TIR (mm) | 0,005 | 0,008 | 0,012 |
| Typische Zykluslebensdauer (Zyklen) | 7.000 | 9.000 | 11.000 |
| Gewicht (kg) | 0,28 | 0,45 | 0,82 |
Warum holt der 25er Typ trotz seiner größeren Kapazität nicht auf?
Der 25er Typ leidet unter einer langsameren Wachstumsrate, da er mit Hydraulik- und Festlängen-Futtern an Stangendrehmaschinen mit festem Spindelstock konkurriert, die eine bessere Steifigkeit für Stangen über 20 mm bieten. Der größere Außendurchmesser der Spannzange (42 mm) reduziert den verfügbaren Z-Achsen-Hubraum an vielen Schlitzkopfmaschinen, was ihre Verwendung auf Maschinen mit einer Führungsbuchse von 32 mm oder größer beschränkt. Darüber hinaus ist die maximale Drehzahl des 25er Typs von 6.000 U/min unzureichend für Schlichtbearbeitungen an Aluminiumteilen, bei denen Schnittgeschwindigkeiten über 300 m/min 7.500 U/min oder mehr erfordern. In der Kundenumfrage von BQUQ gaben 71 % der Befragten, die 25er Typ Spannzangen gekauft haben, an, diese ausschließlich für Messing und automatendrehstahl zu verwenden, Materialien, die niedrigere Drehzahlen tolerieren, während 20er Typ Anwender eine breitere Mischung von Legierungen verarbeiten, einschließlich Inconel und 17-4 PH Edelstahl.
Wie sollte ein Hersteller für zukünftiges Wachstum zwischen 15er, 20er und 25er Typ Spannzangen wählen?
Wählen Sie den 20er Typ, wenn Ihre Teiledurchmesser zwischen 8 mm und 18 mm liegen, was 60 % aller weltweit präzisionsgedrehten Komponenten abdeckt. Wählen Sie den 15er Typ nur, wenn Ihr größtes Teil unter 12 mm liegt und Sie eine maximale Spindeldrehzahl über 9.000 U/min für die Mikrobearbeitung benötigen. Entscheiden Sie sich für den 25er Typ, wenn Sie regelmäßig Stangen über 20 mm bearbeiten und Ihre Maschine eine für 25 mm ausgelegte Führungsbuchse hat, erwarten Sie jedoch eine 15 % niedrigere Produktionsrate im Vergleich zur Verwendung eines 20er Typs an einer kleineren Stange mit mehreren Schnitten. Bei neuen Maschinenkäufen spezifizieren Sie eine 20 mm Spindelbohrung, auch wenn die aktuellen Teile klein sind, da dies Ihre Kapazität zukunftssicher macht, mit nur 5 % Kostenaufschlag gegenüber einer 15 mm Spindel.
FAQ
Kann eine 20er Typ Spannzange an einer 15er Typ Maschine verwendet werden?
Nein, die 20er Typ Spannzange hat einen AD von 34 mm, während der Spindelkopf der 15er Typ Maschine für eine Spannzange mit 27 mm AD ausgelegt ist. Sie benötigen einen Spindeladapter, der die Steifigkeit reduziert und einen Rundlauffehler von 0,02 mm hinzufügt, was den Zweck der Präzisionsarbeit zunichte macht. Erwägen Sie stattdessen ein Upgrade der Maschinenspindel oder die Verwendung einer 15er Typ Spannzange mit reduziertem Spannbereich.
Was ist der minimale Stangendurchmesser, den jede Spannzangenserie halten kann?
Der 15er Typ kann bis auf 1,0 mm spannen, der 20er Typ bis auf 2,0 mm und der 25er Typ bis auf 3,0 mm, unter Verwendung vollständig geschlossener Spannzangen. Unterhalb dieser Durchmesser kollabieren die Spannzangensegmente und verlieren die Rundlaufgenauigkeit. Für kleinere Stangen verwenden Sie eine Spannzangen-Reduzierhülse oder wechseln Sie zu einer kleineren Serie.
Wie oft sollten Automatendrehmaschinen-Spannzangen ausgetauscht werden?
Ersetzen Sie eine Spannzange, wenn die Spannfläche eine Abnutzung von mehr als 0,02 mm Tiefe aufweist oder wenn die Rundlaufgenauigkeit um mehr als 0,005 mm gegenüber der ursprünglichen Spezifikation abweicht. Typische Austauschintervalle sind 7.000 Zyklen für den 15er Typ, 9.000 für den 20er Typ und 11.000 für den 25er Typ, abhängig von Material und Kühlmitteltyp. Regelmäßige Reinigung und Nachschmierung alle 500 Zyklen kann die Lebensdauer um 20 % verlängern.
Befolgen alle Hersteller die gleichen Spannzangen-Seriennormen?
Die meisten renommierten Hersteller entsprechen DIN 6341 für Abmessungen und DIN 6343 für Genauigkeitsklassen, aber einige asiatische Lieferanten verwenden proprietäre Profile. Überprüfen Sie immer den Außendurchmesser, den Kegelwinkel (typischerweise 30 Grad) und die Schlitzkonfiguration der Spannzange gegen das Zugrohr Ihrer Maschine. BQUQ produziert Spannzangen nach sowohl DIN- als auch ISO-10889-Normen, um Kreuzkompatibilität zu gewährleisten.
Welche Spannzangenserie bietet den besten Wert für die Produktion mit hoher Mischung und geringem Volumen?
Der 20er Typ bietet den besten Wert, da sein breiterer Kapazitätsbereich (2–20 mm) die Anzahl der benötigten Spannzangenwechsel für Teile von 4 mm bis 18 mm reduziert. Ein einzelner 20er Typ Spannzangensatz mit 12 Stück deckt 90 % der typischen Lohnfertigungsarbeiten ab, während ein 15er Typ Satz mit 10 Stück nur 70 % abdeckt. Die höheren Anschaffungskosten des 20er Typs werden durch geringere Lagerhaltungskosten und reduzierte Rüstzeiten ausgeglichen.
Gibt es eine Temperaturgrenze für den Betrieb dieser Spannzangen?
Der Spannzangenkörper kann kontinuierlich bis zu 120 °C betrieben werden, ohne an Härte zu verlieren, aber die Spannkraft nimmt bei 100 °C um 8 % aufgrund der Wärmeausdehnung ab. Für Hochgeschwindigkeitsbearbeitung, die Wärme über 80 °C erzeugt, verwenden Sie Spannzangen mit Kühlmittelzufuhr oder reduzieren Sie die Spindeldrehzahl um 10 %. Überschreiten Sie niemals 150 °C, da dies den gehärteten Stahl anlassen und die Spannzangenlebensdauer halbieren würde.
Wie schneidet der 20er Typ im Vergleich zu einem Hydraulikfutter für Wachstumsanwendungen ab?
Ein Hydraulikfutter bietet bessere Schwingungsdämpfung und höhere Spannkraft (bis zu 30 kN), kostet jedoch 5–8 Mal mehr als eine 20er Typ Spannzange und erfordert eine eigene Hydraulikeinheit. Für Teile unter 20 mm Durchmesser liefert die 20er Typ Spannzange 90 % der Leistung zu 15 % der Kosten, was sie zur schneller wachsenden Wahl für Standard-CNC-Drehmaschinen macht. Hydraulikfutter sind nur bei der Massenproduktion von Teilen über 10.000 Einheiten pro Monat wirtschaftlich sinnvoll.
Für Hersteller, die Spannzangenserien bewerten, um der steigenden Produktionsnachfrage gerecht zu werden, bietet der 20er Typ das ausgewogenste Wachstumspotenzial in Bezug auf Geschwindigkeit, Kapazität und Kosten. BQUQ bietet eine technische Beratung am selben Tag und einen Angebotsservice innerhalb von 12 Stunden für kundenspezifische Spannzangenkonstruktionen, einschließlich spezieller Schlitzgeometrien und beschichteter Varianten. Kontaktieren Sie uns unter sc@bquq.com oder WhatsApp +86 13713157787, und besuchen Sie www.bquq.com für vollständige Spezifikationen und herunterladbare CAD-Dateien.
