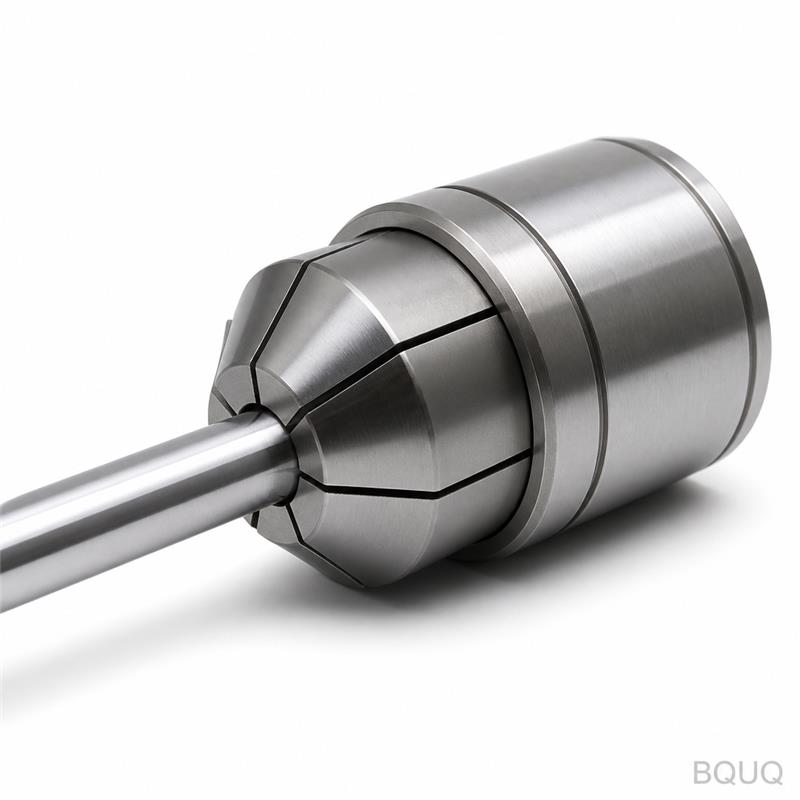

Wie erreichen Spannzangenfutter-Verlängerungsstangen für Werkzeughalter tiefe Bereiche, ohne an Steifigkeit zu verlieren?
Tiefbohrbearbeitung und Bearbeitungen mit großer Reichweite stellen ein klassisches technisches Dilemma dar: Je länger der Werkzeughalter, desto größer die Durchbiegung und desto höher das Risiko von Rattern. Die direkte Antwort ist, dass moderne Verlängerungsstangen für Spannzangenfutter ihre Steifigkeit durch eine Kombination aus optimierter Stahllegierungsauswahl, konischen geometrischen Profilen und präzisionsgeschliffenen Spannzangen-Schnittstellen beibehalten, die den Rundlauf minimieren und die Spannkraft maximieren. Durch die Verwendung von gehärtetem H13-Werkzeugstahl oder gleichwertigen Materialien mit einem Elastizitätsmodul über 200 GPa und einem schlanken, abgestuften Schaftdesign erreichen diese Stangen Auskragungsverhältnisse von bis zu 5:1, während sie an der Messlinie eine statische Steifigkeit von über 20 N/µm beibehalten.
Was sind die Kernkonstruktionsprinzipien hinter steifen Verlängerungsstangen?
Die Steifigkeit einer Verlängerungsstange wird durch ihr Flächenträgheitsmoment bestimmt, das mit der vierten Potenz des Durchmessers skaliert. Daher besteht die primäre Konstruktionsstrategie darin, den Außendurchmesser (AD) für einen möglichst großen Teil der Länge zu maximieren und ihn nur in der Nähe der Spitze zu verjüngen. Eine typische Verlängerungsstange mit 20 mm Durchmesser und 100 mm Auskragung hat eine Wandstärke von 8 mm, was eine Querschnittsfläche ergibt, die Biegung widersteht. Zusätzlich ist die Übergangszone zwischen Schaft und Verlängerung radiusförmig und nicht scharfkantig ausgeführt, um Spannungsspitzen zu vermeiden, die unter zyklischer Belastung Mikrorisse verursachen könnten. Die Innenbohrung, die die Spannzange aufnimmt, ist auf eine Toleranz von H7 geschliffen, was sicherstellt, dass die Spannzange perfekt konzentrisch zur Schaftachse sitzt, typischerweise innerhalb von 0,003 mm Rundlaufabweichung (Gesamtmesswert).
Wie beeinflusst die Spannzangen-Schnittstelle Steifigkeit und Rundlauf?
Die Spannzangen-Schnittstelle ist das schwächste Glied im System; eine hochwertige Verlängerungsstange ist nutzlos, wenn die Spannzange die Spannkraft nicht gleichmäßig übertragen kann. Die meisten professionellen Verlängerungsstangen verwenden ER-Spannzangen (ER16, ER20, ER32) oder hochpräzise Hydraulikspannfutter. Bei ER-Spannzangen ist der kritische Faktor das Anzugsmoment der Spannzangenmutter. Eine Standard-ER32-Spannzange erfordert ein Anzugsmoment von 120 Nm, was eine radiale Spannkraft von etwa 15 kN erzeugt. Diese Kraft verformt die Spannzange elastisch und greift den Werkzeugschaft mit einem gleichmäßigen Druck von etwa 300 MPa. Der Rundlauf korreliert jedoch direkt mit der Spannzangenqualität. Eine präzisionsgeschliffene ER-Spannzange, zertifiziert nach DIN 6499, hält den Rundlauf bei 0,005 mm bei 3-fachem Durchmesser von der Spitze. Für Anwendungen, die einen Rundlauf von weniger als 0,003 mm erfordern, wird ein Hydraulik-Dehnspannfutter empfohlen, da es hydraulischen Druck nutzt, um eine 360-Grad-Spannfläche zu bieten und die bei geschlitzten Spannzangen üblichen Dreipunktkontaktprobleme zu eliminieren.
Welche Materialien eignen sich am besten zur Maximierung der statischen und dynamischen Steifigkeit?
Die Materialauswahl betrifft nicht nur die Härte, sondern auch den Elastizitätsmodul (E-Modul) und das Dämpfungsvermögen. Standardkohlenstoffstahl (AISI 1045) hat einen E-Modul von 205 GPa, aber sein Dämpfungsverhältnis ist niedrig, was zu Rattern führt. Hochwertige Verlängerungsstangen verwenden vergüteten Werkzeugstahl wie H13 oder 42CrMo4, wärmebehandelt auf 48-52 HRC. Die Wärmebehandlung erhöht die Streckgrenze auf etwa 1.400 MPa, sodass die Stange höhere Biegemomente ohne plastische Verformung aushält. Für ultraleichte Anwendungen wird Titanlegierung (Ti-6Al-4V) verwendet, die einen E-Modul von 114 GPa, aber eine Dichte von nur 60 % des Stahls bietet. Dies ist vorteilhaft zur Reduzierung der Spindellast, aber die Steifigkeit ist geringer, daher sind Titanstangen auf Auskragungsverhältnisse von 3:1 begrenzt. Die folgende Tabelle vergleicht typische Materialien, die bei der Herstellung von Verlängerungsstangen verwendet werden.
| Materialgüte | Elastizitätsmodul (GPa) | Härte (HRC) | Dämpfungsverhältnis | Max. empfohlenes Auskragungsverhältnis |
| H13 Werkzeugstahl | 210 | 48-52 | 0,005 | 5:1 |
| 42CrMo4 Legierungsstahl | 205 | 45-48 | 0,004 | 4:1 |
| Ti-6Al-4V Titan | 114 | 36-40 | 0,008 | 3:1 |
| Wolframkarbid (Vollmaterial) | 600 | 70-75 | 0,002 | 6:1 |
| Inconel 718 | 200 | 40-45 | 0,006 | 4:1 |
Warum bestimmt das Längen-zu-Durchmesser-Verhältnis die maximale sichere Auskragung?
Das Längen-zu-Durchmesser-Verhältnis (L/D) ist die wichtigste Kenngröße zur Vorhersage der Durchbiegung. Bei einem eingespannten Balken nimmt die Durchbiegung mit der dritten Potenz der Länge zu. Das bedeutet, dass eine Verdoppelung der Auskragung einer 20-mm-Stange von 50 mm auf 100 mm zu einer 8-fachen Zunahme der Durchbiegung unter derselben Schnittkraft führt. In der Praxis bedeutet dies, dass bei einem L/D-Verhältnis von 4:1 die maximal zulässige radiale Schnittkraft etwa 1.200 N beträgt, bevor die Durchbiegung 0,01 mm überschreitet. Bei einem Verhältnis von 5:1 sinkt dieser Wert auf 600 N. Jenseits eines Verhältnisses von 6:1 zeigen selbst Vollkarbidstangen übermäßige Vibrationen, es sei denn, die Spindeldrehzahl wird um 40 % reduziert, um Resonanz zu vermeiden. Daher müssen Sie beim Bearbeiten tiefer Taschen die tatsächliche Schnittkraft berechnen und mit der Steifigkeitskurve der Stange vergleichen, um den richtigen Durchmesser auszuwählen.
Wie können Sie Vibrationen und Rattern bei Anwendungen mit großer Reichweite reduzieren?
Rattern ist eine selbsterregte Schwingung, die auftritt, wenn die Schnittfrequenz mit der Eigenfrequenz des Werkzeughalters zusammenfällt. Verlängerungsstangen mit hohen L/D-Verhältnissen haben niedrige Eigenfrequenzen, typischerweise zwischen 800 und 1.500 Hz. Um dies zu mildern, verwenden Hersteller „abgestimmte“ oder „anti-vibrations“ Stangen, die ein Dämpfungselement enthalten, meist einen Schwermetallkern (Wolfram), der in einem Elastomer gelagert ist. Dieser Massendämpfer absorbiert Schwingungsenergie und reduziert die Amplitude des Ratterns um bis zu 60 % im Vergleich zu Vollmaterialstangen. Darüber hinaus reduziert eine Erhöhung des Spanwinkels des Schneidwerkzeugs von 6 Grad auf 12 Grad die Schnittkräfte um 25 %, was die Anregungsenergie verringert. Schließlich sollte die Bearbeitungsstrategie das trochoidale Fräsen (Hochgeschwindigkeit, geringer radialer Eingriff) begünstigen, das die radiale Kraftkomponente reduziert und es der Verlängerungsstange ermöglicht, innerhalb ihrer Elastizitätsgrenze zu arbeiten.
Welche Toleranzen und Oberflächengüten sind mit Verlängerungsstangen erreichbar?
Die erreichbare Toleranz hängt direkt vom Rundlauf und der Durchbiegung der Stange ab. Mit einer hochwertigen Hydraulik-Dehnspannfutter-Verlängerungsstange (Rundlauf < 0,003 mm) und einem stabilen Schnittprozess können Sie Positionstoleranzen von +/- 0,01 mm und eine Oberflächengüte von Ra 0,4 µm in Aluminiumlegierungen halten. In gehärtetem Stahl (45 HRC) müssen Sie mit einer Aufweitung der Toleranzen auf +/- 0,02 mm rechnen, bedingt durch höhere Schnittkräfte und thermische Ausdehnung. Das thermische Wachstum einer Stahl-Verlängerungsstange ist erheblich: Eine 100-mm-Stange verlängert sich um 0,012 mm pro 10 Grad Celsius Temperaturanstieg. Daher muss bei Präzisionsarbeiten die Kühlmittelzufuhr konsistent sein, um die thermische Stabilität zu gewährleisten. Die folgende Tabelle veranschaulicht die praktischen Grenzen für eine 20-mm-Stange mit 100 mm Auskragung.
| Schnittbedingung | Max. Radialkraft (N) | Erwartete Durchbiegung (mm) | Erreichbare Toleranz (mm) | Oberflächengüte Ra (µm) |
| Aluminium 6061, 10.000 U/min | 900 | 0,008 | +/- 0,010 | 0,4 |
| Baustahl 1020, 6.000 U/min | 700 | 0,006 | +/- 0,015 | 0,8 |
| Gehärteter Stahl 45 HRC, 4.000 U/min | 450 | 0,004 | +/- 0,020 | 1,2 |
| Titan Grad 5, 3.000 U/min | 350 | 0,003 | +/- 0,025 | 1,6 |
Wann sollten Sie eine Vollkarbid-Verlängerungsstange einer Stahlstange vorziehen?
Vollkarbid-Verlängerungsstangen sind die ultimative Lösung für extreme Steifigkeit und bieten einen E-Modul, der dreimal so hoch ist wie der von Stahl. Dies ermöglicht L/D-Verhältnisse von bis zu 6:1 mit minimaler Durchbiegung. Vollkarbid ist jedoch spröde und teuer, mit einem Preis, der etwa 5 bis 8 Mal höher liegt als bei einer vergleichbaren Stahlstange. Zum Beispiel kostet eine einfache Stahl-Verlängerungsstange 20 mm x 100 mm etwa 150 USD, während ein Vollkarbid-Äquivalent 900 USD kostet. Sie sollten Vollkarbid nur wählen, wenn Sie gehärtete Materialien (über 50 HRC) bearbeiten oder wenn das Auskragungsverhältnis 5:1 überschreitet und Vibrationen nicht durch Drehzahlanpassungen kontrolliert werden können. Für die allgemeine Bearbeitung von Aluminium und Baustahl ist eine Stahlstange mit abgestimmtem Dämpfer kostengünstiger und langlebiger, da sie weniger anfällig für katastrophale Ausfälle durch versehentliche Werkzeugkollisionen ist.
Was sind die besten Praktiken für Wartung und Inspektion?
Um die Steifigkeit und Genauigkeit von Verlängerungsstangen zu erhalten, müssen Sie den Spannzangenkegel und die Innenbohrung auf Verschleiß oder Kerben untersuchen. Ein beschädigter Kegel führt dazu, dass die Spannzange nicht richtig sitzt, was den Rundlauf um bis zu 0,01 mm erhöht. Reinigen Sie den Kegel und die Spannzange mit einem fusselfreien Tuch und tragen Sie eine leichte Schicht Montagepaste auf das Gewinde der Spannzangenmutter auf, um ein konsistentes Anzugsmoment zu gewährleisten. Kalibrieren Sie den Rundlauf des montierten Werkzeughalters mit einer Messuhr an der Spitze und bei 50 mm von der Spitze; die Differenz sollte 0,005 mm nicht überschreiten. Wenn der Rundlauf darüber hinaus ansteigt, ersetzen Sie die Spannzange, nicht die Stange, da Spannzangen Verschleißteile sind. Die Verlängerungsstange selbst sollte alle 200 Betriebsstunden mit einem Präzisionslineal auf Geradheit geprüft werden; jede Biegung von mehr als 0,02 mm über die gesamte Länge erfordert einen Austausch.
FAQ-Bereich
Was ist die maximale sichere Auskragungslänge für ein Standard-Spannzangenfutter?
Die maximale sichere Auskragungslänge für ein Standard-ER-Spannzangenfutter beträgt typischerweise das 4-fache des Schaftdurchmessers. Jenseits dieses Verhältnisses werden Durchbiegung und Rattern bei Stahl unkontrollierbar. Verwenden Sie für längere Auskragungen eine Vollkarbid- oder Anti-Vibrations-Stange.
Wie viel kostet eine hochwertige Verlängerungsstange?
Eine hochwertige Stahl-Verlängerungsstange mit Hydraulik-Spannschnittstelle kostet zwischen 250 und 600 USD, abhängig von Länge und Präzision. Vollkarbid-Versionen liegen zwischen 800 und 1.500 USD. Die Werkzeugkosten werden durch die Reduzierung von Ausschuss und die Möglichkeit, komplexe Teile in einer Aufspannung zu bearbeiten, gerechtfertigt.
Können Verlängerungsstangen mit Durchlaufkühlung verwendet werden?
Ja, die meisten Verlängerungsstangen sind mit Durchlaufkühlung erhältlich, sodass Kühlmittel durch die Mitte fließen und in der Nähe der Schneide austreten kann. Dies ist für die Tiefbohrbearbeitung unerlässlich, um Späne auszuspülen und Wärme zu kontrollieren. Stellen Sie sicher, dass Stange und Spannzange mit dem Kühlmitteldruck Ihrer Maschine kompatibel sind, typischerweise bis zu 70 bar.
Welches Spannsystem bietet die beste Rundlaufgenauigkeit?
Hydraulikspannfutter bieten die beste Rundlaufgenauigkeit und halten 0,003 mm TIR oder besser. Schrumpffutter folgen mit einem Rundlauf von etwa 0,004 mm, erfordern jedoch Induktionserwärmungsgeräte. Standard-ER-Spannzangen sind am ungenauesten, mit einem Rundlauf zwischen 0,005 und 0,010 mm.
Warum tritt Rattern bei längeren Verlängerungsstangen häufiger auf?
Rattern tritt auf, weil längere Stangen niedrigere Eigenfrequenzen und eine geringere Steifigkeit haben. Die Schnittkraft regt die Eigenfrequenz der Stange an, was zu Resonanz führt. Anti-Vibrations-Stangen mit internen Dämpfern sind darauf ausgelegt, diese Energie zu absorbieren und die Resonanzschleife zu durchbrechen.
Wie oft sollte ich die Spannzange in einer Verlängerungsstange ersetzen?
Ersetzen Sie die Spannzange, wenn der gemessene Rundlauf 0,008 mm bei 3-fachem Werkzeugdurchmesser überschreitet oder wenn Sie Anzeichen von Verschleiß oder Verfärbungen an der Spannfläche sehen. Eine typische Spannzange hält unter normalen Bedingungen 500 bis 1.000 Werkzeugwechsel.
Kann ich gehärteten Stahl mit einer Standard-Stahl-Verlängerungsstange bearbeiten?
Es wird nicht empfohlen, Stahl über 45 HRC mit einer Standard-Stahlstange zu bearbeiten, da hohe Schnittkräfte und das Risiko der Durchbiegung bestehen. Verwenden Sie eine Vollkarbid- oder eine Hochleistungs-Stahlstange mit abgestimmtem Dämpfer und reduzieren Sie die Schnittparameter um 30 %, um die Genauigkeit zu erhalten.
Fazit
Die Auswahl der richtigen Verlängerungsstange für Spannzangenfutter erfordert eine sorgfältige Abwägung von Auskragung, Steifigkeit und Kosten. Priorisieren Sie immer das niedrigstmögliche L/D-Verhältnis, da die Durchbiegung geometrisch mit der Länge wächst. Für die meisten Anwendungen bietet eine gehärtete Stahlstange mit präzisionsgeschliffener ER-Spannzange und abgestimmtem Dämpfer den besten Kompromiss aus Steifigkeit und Wert. Wenn Ihre Geometrie extreme Auskragungen erfordert oder Ihre Materialien schwer zu bearbeiten sind, investieren Sie in Vollkarbid- oder Hydrauliksysteme, um Ihre Teilequalität und Maschinenspindel zu schützen. Bei BQUQ nutzen wir 20 Jahre CNC-Bearbeitungserfahrung, um kundenspezifische Werkzeuglösungen zu entwickeln, die Ihre Prozessstabilität maximieren. Für eine schnelle, genaue Bewertung Ihres Bedarfs an Tiefbohrbearbeitung kontaktieren Sie uns für ein Angebot innerhalb von 12 Stunden. E-Mailen Sie uns an sc@bquq.com, erreichen Sie uns per WhatsApp unter +86 13713157787 oder besuchen Sie unsere Website unter www.bquq.com.
