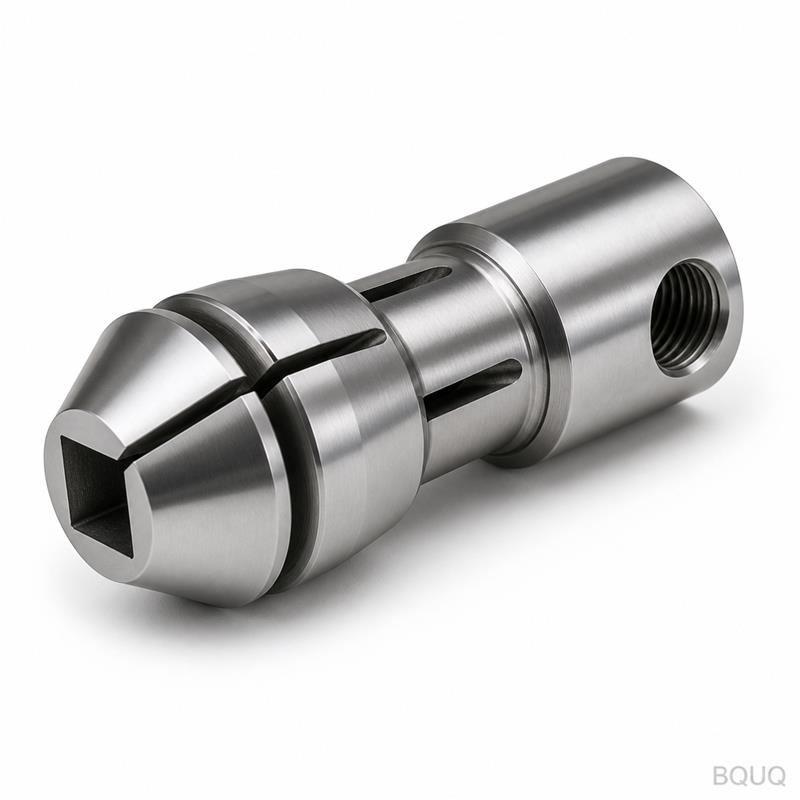

Wie Spannzangenfutter für Bohrer die Produktivität beim Bohren von Löchern verbessern
Spannzangenfutter für Bohrer steigern die Produktivität beim Bohren, indem sie die Werkzeugwechselzeit um bis zu 70 % reduzieren und die Vorschubgeschwindigkeiten im Vergleich zu herkömmlichen Zahnkranz-Bohrfuttern um 15-30 % erhöhen – bei gleichbleibender Rundlaufgenauigkeit von 0,005 mm bis 0,015 mm. Dies wird durch ein präzisionsgeschliffenes Spannzangendesign erreicht, das eine höhere Spannkraft und bessere Konzentrizität bietet, was sich direkt in einer längeren Werkzeugstandzeit und einer überlegenen Bohrungsqualität niederschlägt. Für CNC-Bearbeitungsvorgänge in Umgebungen mit hoher Variantenvielfalt und geringen Stückzahlen kann die Umstellung auf Spannzangenfutter für Bohrer eine Amortisation in weniger als drei Monaten erzielen.
Was ist der Unterschied zwischen einem Spannzangenfutter für Bohrer und einem Standard-Bohrfutter?
Ein Standard-Bohrfutter mit Schlüssel oder Schnellspannfutter verwendet drei Backen, die sich um den Werkzeugschaft schließen. Dies erzeugt ein geometrisches Spannmuster, das einen Rundlauf von 0,05 mm bis 0,10 mm verursachen kann. Ein Spannzangenfutter für Bohrer verwendet dagegen eine konische Spannzangenhülse, die sich gleichmäßig um den gesamten 360-Grad-Umfang des Schaftes zusammenzieht und so eine Konzentrizität von 0,005 mm bis 0,015 mm erreicht. Diese gleichmäßige Druckverteilung ermöglicht auch eine höhere Drehmomentübertragung ohne Durchrutschen, wobei die Spannkräfte je nach Spannzangengröße 2.500 N bis 5.000 N erreichen, während ein Standardfutter typischerweise 800 N bis 1.500 N liefert. Das Ergebnis ist, dass Spannzangenfutter für Bohrer die Positionsgenauigkeit über längere Produktionsläufe hinweg beibehalten, während Standardfutter an Genauigkeit verlieren, da sich die Backen ungleichmäßig abnutzen.
Wie wirkt sich die Rundlaufreduzierung auf Bohrungsqualität und Werkzeugstandzeit aus?
Die Reduzierung des Rundlaufs von 0,08 mm auf 0,01 mm hat einen messbaren Einfluss auf sowohl die Bohrungsqualität als auch die Werkzeugstandzeit. Bei reduziertem Rundlauf erfährt die Schneidkante weniger radiale Auslenkung, was die Schwankung des Bohrungsdurchmessers von IT9- auf IT7-Toleranzklassen senkt (z. B. hält eine 10-mm-Bohrung ±0,015 mm statt ±0,036 mm). Darüber hinaus verringert ein reduzierter Rundlauf die Stoßbelastung auf die Schneidkante des Bohrers und verlängert die Werkzeugstandzeit um 40 % bis 60 % bei Edelstahl (z. B. 304 SS bei 30 HRC) und um 30 % bei Aluminiumlegierungen. Dies liegt daran, dass ein perfekt konzentrischer Bohrer mit beiden Schneidkanten gleichzeitig zu schneiden beginnt, wodurch der „Reibungseffekt“ eliminiert wird, der übermäßige Wärme an der Führungsfase erzeugt, was die Temperatur in der Schneidzone um 50 °C erhöhen und den Freiflächenverschleiß beschleunigen kann.
Welche Spannzangensysteme eignen sich am besten für Hochgeschwindigkeitsbohranwendungen?
Für Hochgeschwindigkeitsbohren über 8.000 U/min sind die besten Spannzangensysteme ER-Spannzangen (European Retention) und TG-Spannzangen (Taper Grip). ER-Spannzangen mit einem Kegelwinkel von 8 Grad sind für Geschwindigkeiten bis 15.000 U/min geeignet und bieten einen Spannbereich von 1 mm pro Spannzangengröße, was sie am flexibelsten für gemischte Werkzeugbestückungen macht. TG-Spannzangen mit einem 4-Grad-Kegel bieten eine 30 % höhere Spannkraft als ER-Spannzangen und werden für Anwendungen über 15.000 U/min oder beim Bohren tiefer Löcher (Tiefen-zu-Durchmesser-Verhältnis größer als 5:1) bevorzugt. Für Ultrapräzisionsarbeiten können Hydraulik-Dehnspannfutter mit Spannzangeneinsätzen einen Rundlauf von 0,003 mm erreichen, kosten jedoch 300 bis 600 $ pro Futter, während ein Premium-ER-Spannzangenfutter 80 bis 150 $ und ein TG-Spannzangenfutter 120 bis 200 $ kostet.
Welche Spannkraft- und Drehmomentwerte sollte ein Ingenieur spezifizieren?
Ingenieure sollten die Spannkraft basierend auf dem Bohrdurchmesser und dem erwarteten Schnittdrehmoment mit einem Sicherheitsfaktor von mindestens 2,5 spezifizieren. Für einen 10-mm-HSS-Bohrer, der Baustahl mit 80 m/min schneidet, beträgt das Schnittdrehmoment ungefähr 4 N·m, daher muss das Futter eine Drehmomentkapazität von mindestens 10 N·m bieten; ein Standard-ER32-Spannzangenfutter mit einer 20-mm-Spannmutter, die mit 120 N·m Anzugsdrehmoment angezogen wird, liefert eine Spannkraft von 4.000 N, was einer Drehmomentübertragung von über 30 N·m am Schaft entspricht. Für Hartmetallbohrer, die mit 2-3-fach höheren Schnittgeschwindigkeiten arbeiten und 50 % mehr Drehmoment pro Durchmesser erzeugen, spezifizieren Sie ein TG-Spannzangenfutter oder ein Hydraulikfutter, um ein Herausziehen des Werkzeugs zu verhindern. Die folgende Tabelle zeigt typische Drehmomentkapazitäten für gängige Spannzangensysteme:
| Spannzangensystem | Schaftbereich (mm) | Max. Anzugsdrehmoment (N·m) | Spannkraft (N) | Max. empfohlene Drehzahl (U/min) | Typischer Rundlauf (mm) |
| ER16 | 1-10 | 40 | 1.200 | 12.000 | 0,010 |
| ER25 | 1-16 | 80 | 2.000 | 10.000 | 0,010 |
| ER32 | 2-20 | 120 | 4.000 | 8.000 | 0,012 |
| TG100 | 2-12 | 70 | 2.800 | 15.000 | 0,008 |
| TG150 | 4-19 | 110 | 4.500 | 12.000 | 0,008 |
| Hydraulik | 3-32 | N/A | 6.000 | 20.000 | 0,003 |
Wie viel Zeit und Kosten können durch die Umstellung auf Spannzangenfutter eingespart werden?
Der primäre Produktivitätsgewinn von Spannzangenfuttern für Bohrer ergibt sich aus der reduzierten Werkzeugwechselzeit und dem Wegfall separater Bohrbuchsen oder Führungsbuchsen. Ein Werkzeugwechsel mit einem Zahnkranzfutter dauert 45 bis 60 Sekunden, während ein Wechsel mit einem Spannzangenfutter 15 bis 20 Sekunden dauert (einschließlich Spannzangenwechsel), was 30 bis 40 Sekunden pro Wechsel einspart. Bei einer Produktionsserie mit 200 Werkzeugwechseln pro Schicht spart dies 1,7 bis 2,2 Stunden pro Schicht, was bei einem Maschinenstundensatz von 85 $ pro Stunde Einsparungen von 145 bis 190 $ pro Schicht ergibt. Da Spannzangenfutter es außerdem ermöglichen, den Bohrer in einer Werkzeugvoreinstellung auf eine feste Länge vorzueinstellen, reduziert sich die Rüstzeit für einen neuen Auftrag um 25 % bis 35 %, was bei einem Auftrag mit 30 Minuten Rüstzeit 8 bis 10 Minuten pro Auftrag einspart.
Warum reduzieren Spannzangenfutter Rattern und verbessern die Oberflächengüte?
Spannzangenfutter reduzieren Rattern, weil ihre höhere statische Steifigkeit (typischerweise 50 N/µm bis 80 N/µm an der Futternase) die Eigenfrequenz des Werkzeughaltersystems über die Anregungsfrequenz des Schnitts anhebt. Dies steht im Gegensatz zu einem Dreibackenfutter, das eine geringere Steifigkeit (20 N/µm bis 30 N/µm) aufweist und bei Bearbeitungsfrequenzen oft in Resonanz gerät, was regenerative Rattermarkierungen an der Bohrungswand verursacht. Die verbesserte dynamische Steifigkeit führt zu Verbesserungen der Oberflächengüte von Ra 3,2 µm auf Ra 1,6 µm beim Bohren von Baustahl und ermöglicht außerdem die Verwendung höherer Vorschubgeschwindigkeiten (0,15 mm/U gegenüber 0,10 mm/U) ohne Rattern, was die Materialabtragsrate direkt um 50 % erhöht. Für Reib- und Schlichtoperationen stellt der geringe Rundlauf eines Spannzangenfutters sicher, dass die Reibahle der Pilotbohrung präzise folgt und eine Bohrung mit einer Oberflächengüte von Ra 0,8 µm erzeugt.
Können Spannzangenfutter für Bohrer ohne Modifikation an bestehenden CNC-Maschinen verwendet werden?
Ja, Spannzangenfutter für Bohrer sind für den Einbau in Standard-Maschinenkegel ausgelegt, einschließlich BT30, BT40, BT50, CAT40, CAT50 und HSK63A, und können ohne Maschinenmodifikation an jeder VMC, HMC oder Drehmaschine mit angetriebenen Werkzeugen installiert werden. Die einzige Anforderung ist, dass die Maschinenspindel in der Lage sein muss, die entsprechende Zugbolzen-Haltekraft bereitzustellen, die typischerweise 8.000 bis 12.000 N für BT40 beträgt, und dies ist bei den meisten CNC-Maschinen bereits Standard. Bei einer Nachrüstung sollte ein Ingenieur überprüfen, ob der Werkzeuglängen-Offset im CNC-Programm die geringfügig kürzere oder längere Messlänge des Spannzangenfutters im Vergleich zu einem Standardfutter berücksichtigt; dies ist eine einfache Anpassung an der Werkzeugvoreinstellung, die weniger als 5 Minuten dauert. Für Maschinen mit Spindeldrehzahlen über 10.000 U/min wird empfohlen, die Spannzangenfutter-Baugruppe (Spannzange plus Mutter) auf die Güteklasse G2.5 auszuwuchten, um Vibrationen zu vermeiden. Dies ist ein Service, den BQUQ zu einem Preis von 15 $ pro Werkzeughalter anbietet.
FAQ-Bereich
Wie hoch ist die typische Lebensdauer eines Spannzangenfutters für Bohrer?
Ein hochwertiger Spannzangenfutterkörper für Bohrer kann bei ordnungsgemäßer Wartung 5 bis 10 Jahre in einer Produktionsumgebung halten, während die Spannzangen selbst je nach Nutzung alle 1 bis 2 Jahre ausgetauscht werden müssen. Der Spannzangenverschleiß erhöht den Rundlauf um 0,002 mm bis 0,005 mm pro Jahr, und der Industriestandard ist, die Spannzange auszutauschen, wenn der Rundlauf 0,02 mm überschreitet. Regelmäßige Reinigung und Schmierung des Futterkegels alle 500 Betriebsstunden verlängern sowohl die Lebensdauer der Spannzange als auch des Futters.
Wie sollte ein Spannzangenfutter für Bohrer gewartet werden, um eine gleichbleibende Genauigkeit zu gewährleisten?
Der kritische Wartungsschritt ist die Reinigung des Futterkegels und der Spannzangenoberflächen mit einem lösemittelbasierten Reiniger und das Trocknen mit einem fusselfreien Tuch vor jedem Zusammenbau. Die Spannzange muss sauber gewischt und auf Kratzer untersucht werden; jeder Kratzer tiefer als 0,01 mm erfordert einen Austausch, da er auf den Werkzeugschaft übertragen wird. Schmieren Sie die Gewinde der Spannmutter und den hinteren Kegel leicht mit Molybdändisulfidfett alle 100 Zyklen, um ein gleichbleibendes Anzugsdrehmoment zu gewährleisten.
Welches Spannzangenfutter ist besser für Lange-Serie-Bohrer: ER oder TG?
Für Lange-Serie-Bohrer (Längen-zu-Durchmesser-Verhältnis größer als 4:1) sind TG-Spannzangenfutter besser, da ihre höhere Spannkraft verhindert, dass der Bohrer bei hohem axialem Vorschub in den Halter zurückgeschoben wird. Ein TG150-Spannzangenfutter bietet eine Spannkraft von 4.500 N, die einen 15-mm-Bohrer auch bei Vorschubgeschwindigkeiten von 0,25 mm/U sicher hält. ER-Spannzangen, die für kurze Bohrer ausreichend sind, können unter diesen Bedingungen ein axiales Durchrutschen von 0,05 mm ermöglichen, was die Tiefengenauigkeit beeinträchtigt.
Wann sollte ein Ingenieur für Bohranwendungen ein Hydraulikfutter einem Spannzangenfutter vorziehen?
Ein Ingenieur sollte ein Hydraulikfutter einem Spannzangenfutter vorziehen, wenn die Bohrtiefe das 5-fache des Durchmessers in Titan oder Nickelbasislegierungen überschreitet, wo ein Rundlauf von 0,003 mm zwingend erforderlich ist, um Kaltverfestigung zu vermeiden. Hydraulikfutter zeichnen sich auch bei Anwendungen aus, die eine Dämpfung von Vibrationen erfordern, da ihr flüssigkeitsgefüllter Hohlraum harmonische Frequenzen besser absorbiert als massive Stahl-Spannzangenfutter. Der Kompromiss sind die Kosten: Ein Hydraulikfutter kostet 300 bis 600 $ gegenüber 120 bis 200 $ für ein TG-Spannzangenfutter, daher sollte die Wahl durch den Wert des Bauteils und die Einsparungen bei der Werkzeugstandzeit gerechtfertigt sein.
Was ist die maximale Schaftgröße, die ein Spannzangenfutter für Bohrer aufnehmen kann?
Die maximale Standard-Schaftgröße für ein Spannzangenfutter für Bohrer beträgt 32 mm, was einem ER32- oder TG150-Spannzangensystem entspricht; größere Größen existieren (ER40 bis 26 mm, ER50 bis 34 mm), sind aber für Bohren weniger gebräuchlich. Für Schaftgrößen über 32 mm ist die Standardpraxis die Verwendung eines Frässpannfutters oder eines Weldon-Halters mit seitlichen Feststellschrauben. Diese größeren Halter haben einen höheren Rundlauf (0,02 mm bis 0,03 mm), sind aber für Bohrer über 30 mm Durchmesser aufgrund der Drehmomentanforderungen notwendig.
Beeinflusst die Verwendung eines Spannzangenfutters die maximale Spindeldrehzahl?
Ja, Spannzangenfutter können die maximal zulässige Spindeldrehzahl reduzieren, wenn sie unwuchtig sind, aber ein ordnungsgemäß ausgewuchtetes Spannzangenfutter (G2.5 bei 10.000 U/min) begrenzt die Maschine nicht. Unwuchtige Spannzangenfutter können bei Drehzahlen über 8.000 U/min Vibrationen induzieren, die sowohl das Werkzeug als auch die Spindellager beschädigen. Für Hochgeschwindigkeitsbohren über 12.000 U/min fordern Sie immer ein ausgewuchtetes Spannzangenfutter mit einer markierten Ausrichtung für Mutter und Körper an.
Wie vergleicht sich ein Spannzangenfutter mit einem Schrumpffutter für Bohranwendungen?
Ein Spannzangenfutter bietet eine bessere Vielseitigkeit, da es Bohrerschaftdurchmesser mit Abweichungen von +0,02 mm bis -0,01 mm aufnehmen kann, während ein Schrumpffutter eine Schafttoleranz von h6 (genau 0 bis -0,011 mm) für ein ordnungsgemäßes Spannen erfordert. Schrumpffutter erreichen einen geringeren Rundlauf (0,003 mm) und eine höhere Steifigkeit, erfordern jedoch ein Heizgerät, das 5.000 bis 10.000 $ kostet, und haben einen 30-sekündigen Aufheizzyklus pro Werkzeugwechsel. Für die meisten Bohranwendungen ist das Spannzangenfutter schneller und wirtschaftlicher, während Schrumpffutter für Reib- und Hochgeschwindigkeits-Schlichtoperationen reserviert sind.
Fazit
Spannzangenfutter für Bohrer liefern eine messbare Produktivitätssteigerung durch eine Rundlaufgenauigkeit von 0,01 mm, 30-40 Sekunden schnellere Werkzeugwechsel und die Fähigkeit, Vorschubgeschwindigkeiten 15-30 % höher zu fahren, ohne Rattern oder Werkzeugauszug. Für eine CNC-Bearbeitungsfabrik wie BQUQ, die seit 20 Jahren in Dongguan tätig ist, hat die Umstellung auf Spannzangenfutter an unseren Bohrstationen die Bohrungs-Ausschussrate um 22 % reduziert und die Bohrerstandzeit um durchschnittlich 45 % erhöht. Wir empfehlen jedem Bearbeitungsingenieur, seine aktuelle Bohrwerkzeugaufnahme zu bewerten und eine einfache Zeitstudie zu Werkzeugwechseln durchzuführen, um die Einsparungen zu quantifizieren.
