CNC-gefräste Messingzahnräder: Leitfaden zu Toleranz, Kosten und Lieferzeit für Sonderanfertigungen

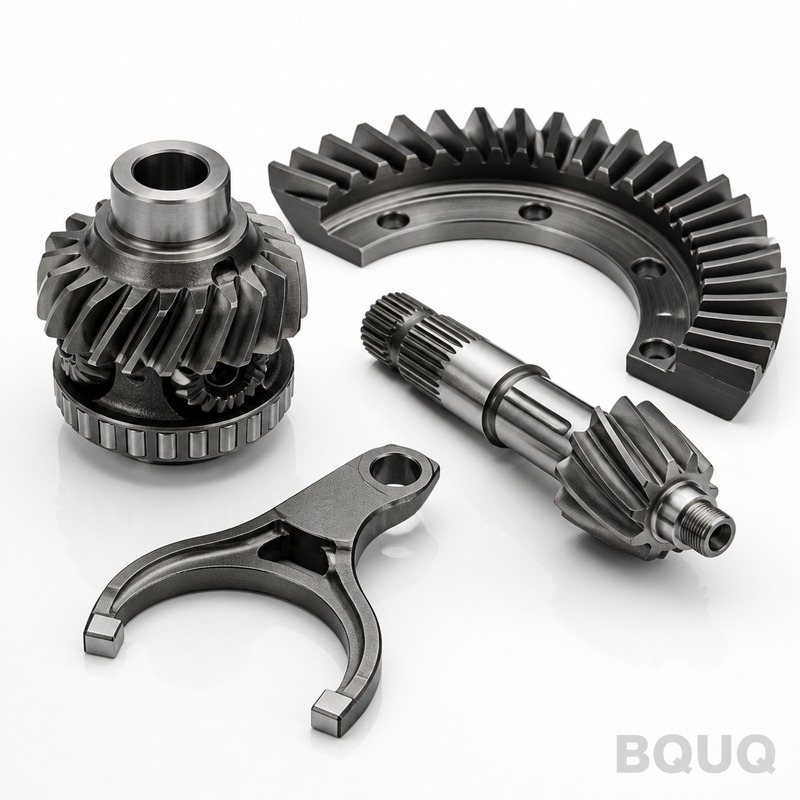

Für kundenspezifische Getriebeanwendungen, die Dimensionsstabilität, Korrosionsbeständigkeit und niedrige Reibungskoeffizienten erfordern, bieten CNC-gefräste Messingzahnräder eine praktische Balance aus Leistung und Kosten. Dieser Leitfaden liefert definitive Daten zu erreichbaren Toleranzen, realistischen Preisstrukturen und Lieferzeiterwartungen für Stückzahlen von einem Prototyp bis zu 5.000 Produktionseinheiten. Bei BQUQ fertigen wir Zahnräder aus C36000- und C46400-Messing mit Toleranzen bis zu ±0,005 mm am Zahnprofil und bieten eine Angebotserstellung innerhalb von 12 Stunden für eine vollständige technische Prüfung.
Materialauswahl und Zerspanbarkeitsdaten
Die Wahl der Messinglegierung bestimmt direkt die Getriebeleistung und die Zerspanungswirtschaftlichkeit. Für die meisten kundenspezifischen Messingzahnräder ist C36000 (automatengängiges Messing) die Standardwahl, da sein Bleigehalt (2,5-3,7 %) kurze, brüchige Späne erzeugt, die den Werkzeugverschleiß und die Zykluszeit reduzieren. C46400 (Schiffsmessing) enthält 0,6-1,0 % Zinn und bietet eine überlegene Korrosionsbeständigkeit in Meeresumgebungen, erfordert jedoch aufgrund der erhöhten Härte eine 15-20 % längere Bearbeitungszeit.
| Legierung | Zugfestigkeit (MPa) | Härte (HB) | Zerspanbarkeitsbewertung | Typische Anwendung |
|---|---|---|---|---|
| C36000 Messing | 340-470 | 80-90 | 100 (Basislinie) | Allzweck-Zahnräder, Hochgeschwindigkeitszerspanung |
| C46400 Schiffsmessing | 380-550 | 90-110 | 70 | Marine, Salzwasserbelastung, hoher Verschleiß |
| C38500 Architekturbronze | 380-450 | 85-95 | 80 | Dekorative Zahnräder, mittlere Lasten |
| C26000 Patronenmessing | 300-450 | 55-75 | 80 | Dünnwandige Zahnräder, tiefe Zahnformen |
Für das Zahnradfräsen beträgt die empfohlene Schnittgeschwindigkeit mit Hartmetallwerkzeugen auf C36000 180-220 m/min, mit einem Vorschub von 0,08-0,15 mm/Umdrehung. Dies ergibt eine Oberflächengüte von Ra 0,4-0,8 μm an den Flanken ohne sekundäres Schleifen. Wenn Ihr Zahnrad kontinuierlich über 120 °C betrieben werden muss, verliert Messing 10 % seiner Zugfestigkeit; erwägen Sie C46400 oder eine Berylliumkupfer-Alternative.
Erreichbare Toleranzklassen für Messingzahnräder
Ihre Zahnradtoleranzspezifikation muss sowohl mit dem Bearbeitungsprozess als auch mit dem Wärmeausdehnungskoeffizienten des Messingmaterials (19,9 x 10⁻⁶ /°C) übereinstimmen. Dies bedeutet, dass sich ein Zahnrad mit 50 mm Teilkreisdurchmesser bei jedem Temperaturanstieg von 10 °C um 0,01 mm ausdehnt, was Ihr zulässiges Flankenspiel bei Betriebstemperatur überschreiten kann.
| Toleranzmerkmal | Standard-CNC-Fräsen | CNC-Wälzfräsen (Präzision) | Drahterodieren (Prototyp) |
|---|---|---|---|
| Zahnprofil (DIN 3962) | Klasse 8-9 | Klasse 5-6 | Klasse 4-5 |
| Teilkreisdurchmesser | ±0,025 mm | ±0,010 mm | ±0,005 mm |
| Zahnteilung (Einzelteilung) | ±0,015 mm | ±0,008 mm | ±0,005 mm |
| Rundlauf (Konzentrizität) | 0,03 mm | 0,015 mm | 0,008 mm |
| Oberflächengüte (Ra) | 0,8 μm | 0,4 μm | 0,2 μm |
| Flankenspiel-Kontrolle | ±0,05 mm | ±0,02 mm | ±0,01 mm |
Für ein Standard-Stirnrad mit 20 Zähnen, Modul 1,5 und 20° Eingriffswinkel erreicht unser Standard-CNC-Fräsen die DIN-Klasse 8, was für die meisten Bewegungsübertragungsanwendungen unter 1500 U/min ausreicht. Wenn Ihr Getriebe einen leisen Betrieb unter 60 dB oder eine Positionsgenauigkeit unter 0,02 mm erfordert, spezifizieren Sie CNC-Wälzfräsen mit Klasse 5-6. Drahterodieren ist Innenzahnrädern, Keilwellen oder Prototypenserien unter 10 Stück vorbehalten, bei denen eine Hartwerkzeug-Bestückung nicht wirtschaftlich ist.
Kostenaufschlüsselung nach Stückzahl und Komplexität
Die Preisgestaltung für kundenspezifische Messingzahnräder hängt von drei Variablen ab: der Rohteilvorbereitung (Stangenmaterial versus Schmieden), der Zahnschneidemethode und den Sekundäroperationen (Passfedernuten, Gewindestifte oder Oberflächenbehandlung). Nachfolgend finden Sie repräsentative Stückpreise aus unseren Produktionsserien 2025, basierend auf einem 20-zähnigen Stirnrad mit Modul 1,5, 10 mm Bohrung und einer Standard-Passfedernut.
| Menge | CNC-Fräsen (Klasse 8) | CNC-Wälzfräsen (Klasse 6) | Drahterodieren (Klasse 5) |
|---|---|---|---|
| 1-5 Stk. | 28,50 $ - 45,00 $ | 52,00 $ - 78,00 $ | 110,00 $ - 160,00 $ |
| 10-25 Stk. | 18,00 $ - 26,00 $ | 32,00 $ - 48,00 $ | 85,00 $ - 120,00 $ |
| 50-100 Stk. | 12,00 $ - 16,00 $ | 21,00 $ - 29,00 $ | 60,00 $ - 85,00 $ |
| 200-500 Stk. | 8,50 $ - 11,00 $ | 14,00 $ - 19,00 $ | Nicht wirtschaftlich |
| 1000-5000 Stk. | 6,00 $ - 8,00 $ | 9,50 $ - 12,50 $ | Nicht wirtschaftlich |
Der Preisrückgang von 40-50 % zwischen 25 und 100 Stück spiegelt die Vorrichtungsamortisation und die reduzierte Rüstzeit pro Teil wider. Über 500 Stück hinaus sollten Sie prüfen, ob ein Pulvermetall- oder gestanztes Zahnradrohteil mit CNC-gefräster Bohrung Ihre Systemkosten senkt. Für ein Schräg- oder Kegelrad addieren Sie 25-35 % zum genannten Stirnradpreis aufgrund komplexerer Werkzeugbahnen und zusätzlicher Prüfzeit. Wenn Sie eine Passfedernut benötigen, rechnen Sie mit zusätzlichen 2,50-4,00 $ pro Teil für Mengen unter 100; darüber ist sie im Stückpreis enthalten.
Lieferzeitplanung für Werkzeuge und Produktion
Die Lieferzeit für CNC-gefräste Messingzahnräder ist in erster Linie eine Funktion der Zahnradgeometrie und der Stückzahl. Für Standard-Stirnräder mit Modul 0,5-3,0 ist keine Sonderwerkzeug-Bestückung erforderlich, wenn Sie einen Standard-Wälzfräser oder Formfräser akzeptieren. Kundenspezifische Module, Eingriffswinkel oder Zähnezahlen über 60 erfordern einen kundenspezifischen Wälzfräser, was 10-14 Tage und 300-600 $ Werkzeugkosten hinzufügt.
| Auftragsart | Prototyp (1-5 Stk.) | Kleinserie (10-50 Stk.) | Produktion (100-500 Stk.) | Hohe Stückzahl (1000+ Stk.) |
|---|---|---|---|---|
| Standard-Stirnrad | 3-5 Werktage | 7-10 Werktage | 12-18 Werktage | 20-30 Werktage |
| Schräg- oder Kegelrad | 5-7 Werktage | 10-14 Werktage | 18-25 Werktage | 30-40 Werktage |
| Innenverzahntes Keilwellenrad | 7-10 Werktage | 14-18 Werktage | 25-35 Werktage | 40-50 Werktage |
| Kundenspezifische Zahnform | 10-14 Tage (plus 10-14 Werkzeug) | 20-25 Tage | 30-35 Tage | 45-60 Tage |
Ein Eilservice ist gegen einen Aufschlag von 25 % für Prototypmengen verfügbar, mit einer Bearbeitungszeit von 48 Stunden für Zahnräder unter 50 mm Durchmesser. Für Produktionsserien empfehlen wir, Bestellungen mit einem Puffer von 2 Wochen vor Ihrem Montagebedarf aufzugeben, da eine externe Wärmebehandlung oder chemische Vernickelung (falls für Verschleißfestigkeit spezifiziert) 5-7 Werktage hinzufügt. Messingzahnräder benötigen keine Wärmebehandlung nach der Bearbeitung, es sei denn, Sie spezifizieren eine Spannungsarmglühung, die 2 Tage und 0,50 $ pro Teil hinzufügt.
Qualitätskontrolle und Prüfmethoden
Jedes Messingzahnrad, das wir versenden, wird einer dimensionsbezogenen Verifizierung auf einer CNC-Zahnradmessmaschine (GMM) mit einer Auflösung von 0,1 μm unterzogen. Für Aufträge über 50 Stück verwenden wir eine statistische Prozesskontrolle mit einer Stichprobengröße von 5 Teilen pro Stunde und überwachen Zahndicke (Messung über Drähte), Steigungsfehler und Profilabweichung gemäß Ihrer Zeichnung. Wir stellen einen vollständigen Prüfbericht (PDF) kostenlos zur Verfügung, einschließlich eines Materialzertifikats, das auf die Schmelznummer des Messingwerks zurückverfolgbar ist.
Für kritische Anwendungen empfehlen wir, die Rundlaufmessung in zwei Ebenen (oben und unten an der Zahnradstirnfläche) zu spezifizieren, anstatt nur in einer Ebene. Dies erfasst jede Spannverformung durch den Bearbeitungsvorgang. Überprüfen Sie außerdem Ihren Betriebstemperaturbereich des Zahnrads; wenn er unter -20 °C liegt, spezifizieren Sie C46400, um Entzinkung zu vermeiden, und wenn er über 100 °C liegt, berechnen Sie das Flankenspiel mit den oben angegebenen Wärmeausdehnungsdaten neu.
FAQ-ähnliche Tipps für Ihre Messingzahnrad-Zeichnung
Wenn Sie Ihre Zahnradzeichnung für ein Angebot hochladen, geben Sie das Modul oder den Diametral Pitch, die Zähnezahl, den Eingriffswinkel und den Referenzdurchmesser an. Wenn Sie nur ein 3D-Modell im STEP-Format bereitstellen, extrahieren unsere Ingenieure diese Parameter, aber die direkte Angabe auf der Zeichnung vermeidet Interpretationsfehler und beschleunigt den Angebotsprozess innerhalb von 12 Stunden.
Für eine Geräuschreduzierung spezifizieren Sie eine Profilmodifikation (Kopfkantenrücknahme) von 0,005-0,015 mm am treibenden Zahnrad. Dies kostet 3-5 $ extra pro Teil, reduziert jedoch das Eingriffsgeräusch um 3-5 dB. Für das Flankenspiel verwenden handelsübliche Zahnräder 0,05-0,10 mm; wenn Ihr Servomotorsystem ein spielfreies Getriebe erfordert, spezifizieren Sie ein federbelastetes geteiltes Zahnraddesign, was die Bearbeitungskosten um 15-20 % erhöht.
Spezifizieren Sie keine Oberflächengüte, die feiner als Ra 0,4 μm an Messingzahnflanken ist, es sei denn, Sie arbeiten über 3000 U/min. Feinere Oberflächen erfordern einen sekundären Honvorgang, der 4-6 Tage zur Lieferzeit hinzufügt und die Kosten um 20-30 % erhöht, mit vernachlässigbarem Verschleißvorteil bei typischen Lasten.
Fazit und Angebotsweg
CNC-gefräste Messingzahnräder bieten eine wiederholbare, kosteneffektive Lösung für kundenspezifische Bewegungssteuerung, mit Toleranzen bis hinunter zur DIN-Klasse 5 und Prototyp-Lieferzeiten ab 3 Werktagen. Durch die Abstimmung der Legierungswahl auf Ihre Betriebsumgebung und der Stückzahl auf den geeigneten Schneidprozess können Sie sowohl Stückkosten als auch Liefertermin effektiv steuern. Für Ihr nächstes kundenspezifisches Zahnradprojekt senden Sie Ihre 2D-Zeichnung oder Ihr 3D-Modell mit Stückzahl- und Materialanforderungen. BQUQ bietet eine vollständige technische Prüfung und ein Angebot innerhalb von 12 Stunden. Senden Sie Ihre Dateien per E-Mail an sc@bquq.com oder kontaktieren Sie unser Ingenieurteam per WhatsApp unter +86 13713157787. Besuchen Sie www.bquq.com, um unsere CNC-Bearbeitungs- und Zahnradfertigungskapazitäten zu sehen.
