Formgedächtnis- und Nitinol-Federn: Wann sie passen

Formgedächtnis- und Nitinol-Federn: Wann sie passen

Kurze Antwort: Formgedächtnis- und Nitinol-Federn passen, wenn Sie Bewegung, Kraft oder Klemmung benötigen, die sich mit der Temperatur ändert, oder wenn Sie große rückstellfähige Dehnung ohne bleibende Verformung brauchen. Typischer Nitinol-Draht (NiTi) erholt sich superelastisch um etwa 6-8 % Dehnung, im Vergleich zu unter 1 % bei gewöhnlichem Federstahl, und liefert Umwandlungskräfte über einen von Ihnen spezifizierten Austenit-Finish-Bereich (Af), üblicherweise zwischen -20 °C und +90 °C. Sie sind die falsche Wahl, wenn Sie kostengünstige, stabile Federn mit hoher Zyklenzahl bei konstanter Temperatur benötigen. BQUQ fertigt Nitinol- und Legierungsfedern in Dongguan neben konventionellen Druck- und Zugfedern, mit Angeboten in 12 Arbeitsstunden.

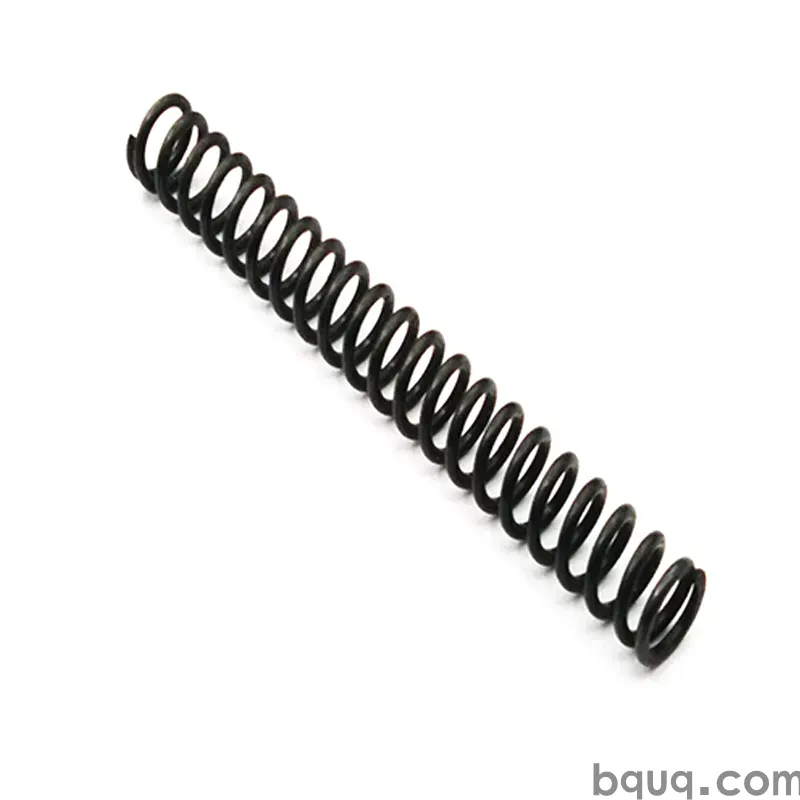

Was macht eine Formgedächtnisfeder anders?

Eine gewöhnliche Feder speichert Energie durch elastische Biegung ihres Drahtes. Eine Feder aus einer Formgedächtnislegierung (SMA) tut das auch, aber sie hat zusätzlich einen kristallographischen Phasenübergang eingebaut. Unterhalb einer Umwandlungstemperatur liegt die Legierung im Martensit vor, das weich und leicht verformbar ist. Oberhalb davon kehrt die Legierung in Austenit zurück, und die Feder nimmt ihre erinnerte Form wieder an, wobei sie nutzbare Kraft erzeugt.

Das ergibt zwei unterschiedliche Betriebsmodi, die Ingenieure häufig verwechseln:

• Superelastizität (Pseudoelastizität). Sie arbeiten vollständig oberhalb des Umwandlungsbereichs. Die Feder verformt sich unter Last, wandelt sich in spannungsinduzierten Martensit um und federt bei Entlastung zurück, wobei sie weit mehr Dehnung zurückgewinnt als Stahl.
• Formgedächtnis (thermische Aktuierung). Sie arbeiten über den Umwandlungsbereich hinweg. Die Feder wird im kalten (martensitischen) Zustand verformt, erwärmt sich dann und gewinnt ihre Form zurück, wodurch sie Kraft oder Hub als Aktuator erzeugt.

Ein dritter Modus, das Zwei-Wege-Formgedächtnis, ist der, nach dem die meisten fragen und den die wenigsten benötigen. Wir behandeln ihn unten.

Die Nitinol-Zahlen, die zählen

Nitinol besteht aus etwa 54-57 Gew.-% Nickel mit dem Rest Titan. Kleine chemische Verschiebungen verändern die Umwandlungstemperatur dramatisch, weshalb Nitinol eher über die Umwandlungstemperatur als allein über die Legierungsbezeichnung spezifiziert wird.

Betrachten Sie alle diese Werte als Richtwerte für die Auslegung. Ihre tatsächlichen Werte hängen von Drahtdurchmesser, Kaltverfestigung, Wärmebehandlung und dem genauen bestellten Af ab. Validieren Sie immer mit einem Prototyp.

Wann sollten Sie tatsächlich eine Nitinol-Feder wählen?

Nitinol verdient seine Kosten in einer engen Auswahl von Aufgaben. Es passt, wenn mindestens eine der folgenden Bedingungen zutrifft:

1. Die Feder muss ihre Kraft oder Länge mit der Temperatur ändern. Thermische Aktuatoren, Wachsventil-Ersatz, Lüftungs- und Dämpfermechanismen sowie ausfallsichere Auslöser.

2. Die Feder muss große Durchbiegungen wiederholt überstehen. Medizinische und zahnmedizinische Geräte, Führungsdraht- und Katheterkomponenten sowie Brillen- oder Wearable-Hardware.

3. Die Feder muss biokompatibel und korrosionsbeständig sein. Nitinol wird häufig in implantierbaren und zahnmedizinischen Anwendungen eingesetzt, obwohl jede implantierbare Verwendung ihren eigenen regulatorischen Weg erfordert, was außerhalb des Zuständigkeitsbereichs einer Allzweck-Federnfabrik liegt.

4. Die Feder muss weich sein und sich dennoch vollständig erholen. Da austenitisches Nitinol etwa 2,5-mal nachgiebiger ist als Edelstahl, erhalten Sie eine Feder mit niedriger Rate, ohne auf sehr dünnen, zerbrechlichen Draht zurückgreifen zu müssen.

5. Die Feder muss selbstaktuierend sein, ohne Motor oder Magnetspule. Sie können sie direkt mit Strom ansteuern, da der Draht seine eigene Widerstandsheizung ist.

Es passt nicht, wenn Sie enge Krafttoleranz bei einer festen Temperatur, sehr hohe Zyklenzahlen bei hoher Spannung, niedrige Stückkosten oder stabile Leistung über ein breites Temperaturband benötigen. Für diese Fälle gewinnt eine gut spezifizierte Feder aus Edelstahl oder Musikdraht. Wenn Sie allgemein Drahtoptionen vergleichen, legen unsere Hinweise zu Musikdraht versus andere Federmaterialien die Grundlage fest.

Zwei-Wege-Formgedächtnis: Was es wirklich erfordert

Zwei-Wege-Formgedächtnis bedeutet, dass sich die Feder bei Hitze in eine Form und bei Kälte in eine andere Form bewegt, ohne äußere Vorspannkraft. Es klingt ideal für Aktuatoren. In der Praxis bringt es jedoch Einschränkungen mit sich:

• Es wird antrainiert, nicht bestellt. Zwei-Wege-Verhalten entsteht durch thermomechanische Zyklierung (wiederholte eingeschränkte Umwandlung), die eine bevorzugte interne Versetzungsstruktur aufbaut. Es ist ein Prozess, keine Materialgüte.
• Der Hub ist kleiner. Die typische rückstellfähige Dehnung bei Zwei-Wege liegt deutlich unter der Einweg-Dehnung, oft 1-3 % je nach Training und Geometrie.
• Es verschlechtert sich. Das durch Training induzierte Verhalten driftet mit thermischer Zyklierung. Erwarten Sie, dass sich die Leistung einpendelt und bei aggressiven Lastzyklen nachlässt.
• Vorspannfedern sind meist besser. In den meisten Mechanismen liefert ein Einweg-SMA-Element in Kombination mit einer konventionellen Vorspannfeder mehr Hub, mehr Kraft und eine weit vorhersehbarere Lebensdauer.

Wenn ein Lieferant "Zwei-Wege-Nitinol-Federn" ab Lager anbietet, ohne Trainingszyklen oder Hubverschleiß zu diskutieren, betrachten Sie das als Warnsignal.

Wie spezifizieren Sie eine Nitinol-Feder korrekt?

Die Spezifikation ist der Punkt, an dem die meisten SMA-Projekte erfolgreich sind oder scheitern. Geben Sie Ihrem Hersteller diese sechs Punkte:

Fügen Sie die mechanischen Zeichnungsangaben hinzu, die Sie jedem Federlieferanten geben würden: freie Länge, Außendurchmesser, Drahtdurchmesser, Endkonfiguration, Last bei Durchbiegung und Blockhöhe. Unser Leitfaden zum Lesen eines Federüberlastungsbruchs erklärt, warum die Last-bei-Durchbiegung-Angabe wichtiger ist, als die meisten Einkäufer annehmen.

Wärmebehandlung und das bestellte Af

Die Umwandlungstemperatur von Nitinol wird durch eine Kombination aus Chemie und finaler Wärmebehandlung festgelegt. Ein kurzes Glühen bei etwa 400-500 °C stellt Af nach oben oder unten ein. Das bedeutet:

• Af ist ein Prozessausgang und muss pro Charge verifiziert werden.
• Ein Lieferant ohne eigene Wärmebehandlungskontrolle kann Af nicht zuverlässig halten.
• Überalterung oder Unteralterung verschiebt Af um Zehner von Grad, was dazu führen kann, dass eine Feder in Ihrem Produkt nie aktuiert.

Fragen Sie nach Af-Verifizierungsdaten. Dynamische Differenzkalorimetrie (DSC) ist die Standardmethode; ein einfacher Funktionstest (Feder erwärmen, Hub messen) ist eine vernünftige Produktionsprüfung.

Nitinol versus Stahl: Eine Auswahltabelle

Verwenden Sie dies als ersten Filter, bevor Sie Geld für Prototypen ausgeben.

Beachten Sie die letzte Zeile. Das nutzbare Umwandlungsfenster von Nitinol liegt deutlich unter den Temperaturen, bei denen viele industrielle Federn arbeiten. Wenn Ihre Anwendung heiß läuft, ist SMA normalerweise nicht möglich.

Fertigungsrealitäten: Was eine Federnfabrik kann und nicht kann

Nitinol ist auf denselben Drahtformmaschinen formbar, die für Stahlfedern verwendet werden, jedoch mit Anpassungen. Der Draht ist in manchen Zuständen steifer, die Rückfederung ist anders und das Material verfestigt sich schnell. Praktische Punkte aus der Werkstatt:

• Umformen. Druck-, Zug- und Torsionsgeometrien sind alle herstellbar. Enge Federindizes (Federindex unter etwa 4) werden schwierig, weil Nitinol im gezogenen Zustand eine begrenzte Duktilität aufweist.
• Enden und Haken. Zugfederhaken und Torsionsschenkel sind machbar, benötigen aber großzügige Biegeradien. Scharfe Biegungen reißen.
• Fügen. Das Schweißen von Nitinol ist spezialisiert. Wo möglich, konstruieren Sie mechanische Anschlüsse.
• Oberflächenbehandlung. Nitinol bildet natürlich eine schützende TiO2-Oberflächenschicht. Galvanisieren ist ungewöhnlich und oft unnötig; das Oxidwachstum wird durch Wärmebehandlung und Passivierung gesteuert.
• Prüfung. Über dimensionale Prüfungen hinaus ist der Funktionstest (Erwärmen, Hub und Kraft messen) die aussagekräftige Abnahmeprüfung.

BQUQ betreibt vier Produktionslinien in einer Fabrik in Dongguan, die CNC-Bearbeitung auf ±0,005 mm, Metallstanzen, Sonderfedern und Kühlkörper abdecken. Das ist für SMA-Projekte wichtig, weil Aktuatorbaugruppen normalerweise ein bearbeitetes Gehäuse, eine gestanzte Halterung und die Feder selbst benötigen, alle aufeinander abgestimmt toleriert. Der Bezug aus einer ISO9001-Fabrik beseitigt die Toleranzketten-Diskussion zwischen drei Lieferanten.

Für konventionelle Teile besuchen Sie unsere Seiten Sonderdruckfedern und Sonderzugfedern; SMA-Arbeiten werden auf derselben 12-Arbeitsstunden-Basis angeboten, mit flexibler Mindestbestellmenge, sodass Sie prototypen können, bevor Sie sich auf Werkzeuge festlegen.

Tests und Validierung, auf denen Sie bestehen sollten

Fordern Sie mindestens:

1. Dimensionsbericht zu freier Länge, Außendurchmesser, Drahtdurchmesser und Endkonfiguration.

2. Af-Verifizierung durch DSC oder funktionellen Aktuierungstest, pro Charge.

3. Last-Durchbiegungs-Kurve bei einer angegebenen Temperatur.

4. Thermische Zyklierungsdaten für Formgedächtnisteile: Hub und Kraft nach N Zyklen.

5. Ermüdungsdaten für superelastische Teile bei Ihrer angegebenen Dehnung.

Unser Artikel Federlastprüfung behandelt die allgemeinen Testmethoden, die hier gelten, mit SMA-spezifischen Ergänzungen zur Temperaturkontrolle während der Messung.

Kosten, Lieferzeit und wann prototypen

Nitinol-Rohmaterial kostet eine Größenordnung mehr als Edelstahldraht, und die Wärmebehandlung auf Umwandlungstemperatur erhöht die Prozesszeit. Erwarten Sie, dass SMA-Federn mehrere Male so viel kosten wie eine vergleichbare Edelstahlfeder, manchmal mehr bei kleinen Mengen. Prototypen-Lieferzeiten sind typischerweise länger als bei Standardfedern, weil Af eingestellt und verifiziert werden muss.

Die sinnvolle Reihenfolge ist:

1. Definieren Sie die Funktion: Handelt es sich um thermische Aktuierung oder um Elastizität mit großer Dehnung?

2. Prototyp in Nitinol in kleiner Menge, flexible Mindestbestellmenge.

3. Validieren Sie Hub, Kraft und Lebensdauer bei Ihrer realen Betriebstemperatur.

4. Erst dann für die Produktion auslegen und Werkzeuge in Betracht ziehen.

Entwerfen Sie keinen Produktionsmechanismus auf der Grundlage angenommener Nitinol-Eigenschaften. Messen Sie sie.

Häufig gestellte Fragen

F: Was ist der Unterschied zwischen superelastischen und Formgedächtnis-Nitinol-Federn?

A: Superelastische Federn arbeiten vollständig oberhalb der Umwandlungstemperatur und gewinnen bei Entlastung große Dehnung zurück (typischerweise 6-8 %), ohne thermischen Input. Formgedächtnisfedern arbeiten über den Umwandlungsbereich: Sie werden kalt verformt und gewinnen bei Erwärmung ihre Form zurück, wodurch sie Kraft oder Hub erzeugen. Superelastische Teile sind für Elastizität und Ermüdung; Formgedächtnisteile sind für Aktuierung. Dieselbe Legierung kann durch Wärmebehandlung auf eines der beiden Verhalten hin verarbeitet werden.

F: Können Nitinol-Federn wirklich zweiwegfähig hergestellt werden?

A: Ja, aber Zwei-Wege-Verhalten muss durch wiederholte eingeschränkte thermische Zyklierung antrainiert werden, und der resultierende Hub ist kleiner als bei Einweg-Rückstellung, oft 1-3 % Dehnung, und er driftet über die Lebensdauer. In den meisten Mechanismen liefert eine Einweg-SMA-Feder in Kombination mit einer konventionellen Vorspannfeder mehr Hub, mehr Kraft und bessere Vorhersagbarkeit. Bitten Sie jeden Lieferanten, Trainingszyklen und erwarteten Hubverschleiß anzugeben, bevor Sie sich festlegen.

F: Welche Umwandlungstemperatur sollte ich spezifizieren?

A: Spezifizieren Sie die Austenit-Finish-Temperatur (Af), die zu Ihrem Aktuierungsauslöser passt, mit einer Toleranz, zum Beispiel 70 °C ± 5 °C. Af wird durch die Legierungschemie plus finale Wärmebehandlung festgelegt, ist also ein Prozessausgang, der pro Charge verifiziert werden muss. Wenn Ihr Mechanismus zuverlässig zurücksetzen muss, bestätigen Sie auch die Martensit-Start-Temperatur, da eine Hysterese von 20-40 °C für Nitinol typisch ist.

F: Sind Nitinol-Federn im Vergleich zu Edelstahlfedern teuer?

A: Ja. Nitinoldraht kostet pro Kilogramm etwa eine Größenordnung mehr als Edelstahl-Federdraht, und die Wärmebehandlung auf Umwandlungstemperatur erhöht die Prozesszeit. Erwarten Sie mehrere Male die Stückkosten einer vergleichbaren Edelstahlfeder, mehr bei geringem Volumen. Die Rechtfertigung ist funktional: Kein anderes gängiges Federmaterial kombiniert große rückstellfähige Dehnung, temperaturgetriebene Aktuierung und Korrosionsbeständigkeit in einem Draht.

F: Fertigt BQUQ Nitinol-Federn?

A: BQUQ fertigt Sonderfedern in Dongguan über vier Produktionslinien, einschließlich Formgedächtnislegierungs- und Nitinol-Geometrien neben konventionellen Druck-, Zug- und Torsionsfedern. Wir sind ISO9001-zertifiziert, bearbeiten CNC-Komponenten auf ±0,005 mm, bieten flexible Mindestbestellmengen für Prototyping und liefern Angebote in 12 Arbeitsstunden. Senden Sie Ihre Zeichnung, Ihr Af-Ziel und Ihre Betriebstemperatur an sc@bquq.com.
