Kurze Antwort: Batterie- und Schirmkontaktfedern werden durch die Kontaktkraft spezifiziert, nicht durch den Drahtdurchmesser. Für einen typischen AA/AAA-Zellenhalter sollte man 1,5–3,0 N Arbeitskraft bei der komprimierten Höhe auslegen, damit die Zelle bei 30 g Vibration nicht klappert, und die Spannung unter etwa 40 % der Zugfestigkeit halten, damit die Feder über 5.000 Steckzyklen nicht relaxiert. Für EMI-Schirmfinger sind 0,3–0,8 N pro Finger bei 0,5–1,0 mm Arbeitsweg üblich, beschichtet mit 0,05–0,1 µm Gold über 1–3 µm Nickel. BQUQ fertigt und wickelt diese Kontakte in einem Dongguan ISO9001-Werk und liefert ein Angebot in 12 Arbeitsstunden.

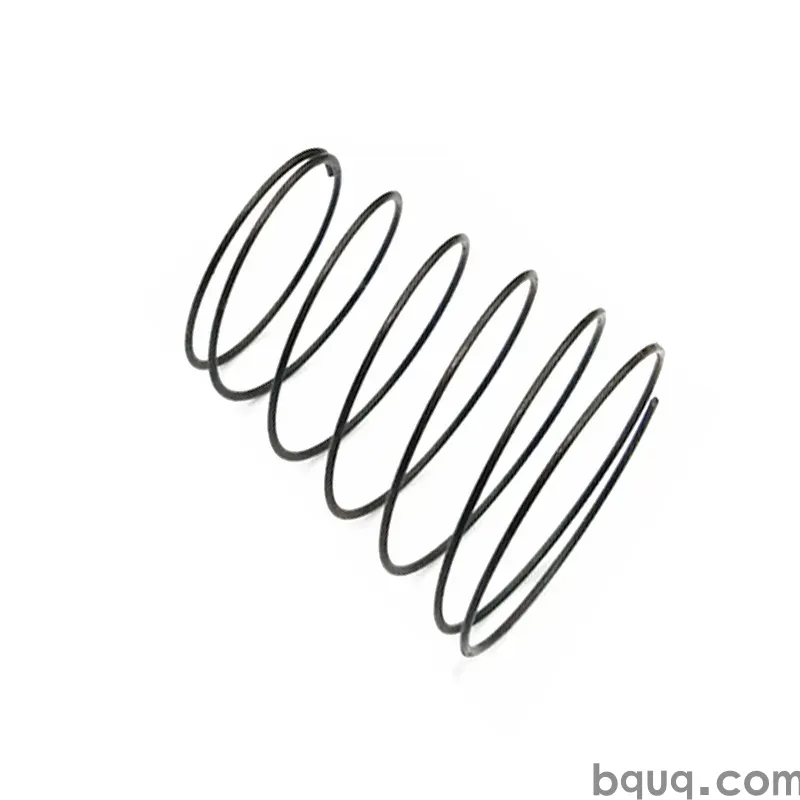

Warum sich Kontaktfedern anders verhalten als gewöhnliche Federn

Eine normale Druckfeder wird nach der Last bei einer gegebenen Länge beurteilt. Eine Kontaktfeder wird nach etwas anderem beurteilt: ob der elektrische Pfad stabil bleibt, während sich der mechanische Pfad bewegt. Dieser eine Unterschied verändert nahezu jede Designentscheidung.

Drei Ausfallmodi dominieren Feldrückläufer bei Kontaktfedern:

1. Kraftabfall. Die Feder relaxiert, der Kontaktdruck sinkt und der Kontaktwiderstand steigt. An einem Batteriepol zeigt sich das als intermittierende Abschaltungen; an einer Abschirmung zeigt es sich als Anstieg der abgestrahlten Emissionen während der EMV-Nachprüfung.

2. Reibkorrosion. Mikrobewegungen an der Kontaktgrenzfläche durchdringen die Beschichtung, legen das Grundmetall frei und bilden einen isolierenden Oxidfilm. Verzinnte Kontakte sind besonders anfällig; Gold ist die Standardabwehr.

3. Mechanische Setzung. Die Feder wird während der Montage oder eines Sturzereignisses über ihre Elastizitätsgrenze hinaus komprimiert und kehrt nie zur freien Höhe zurück.

Alle drei werden von denselben Variablen bestimmt: Material, Spannungsniveau, Beschichtungssystem und die Geometrie des Kontaktpunkts. Wenn diese vier richtig sind, wird die Kontaktfeder zu einem der zuverlässigsten Teile im Produkt.

Das Kraftfenster ist enger als Sie denken

Zu wenig Kraft und der Kontaktwiderstand ist instabil. Zu viel Kraft und das Gegenstück – oft ein dünner gestanzter Batterieclip oder eine Kunststoffrippe – verformt sich. Für kleine Verbrauchergeräte ist das praktische Fenster normalerweise:

Dies sind Richtwerte für Handheld- und kleine Gehäuseelektronik, keine absoluten Werte. Ein Gerät, das 50 g Sturzlasten sieht, benötigt mehr Vorspannung; ein Gerät mit einer Kunststoffgehäuserippe benötigt weniger.

Welches Material sollten Sie für Batteriekontakte wählen?

Batteriekontakte leben in einer feindlichen kleinen Umgebung: galvanisches Paar mit dem Zellengehäuse, gelegentliche Elektrolytleckage, Feuchtigkeit und Tausende von Einführzyklen. Die Materialwahl ist ein Kompromiss zwischen Leitfähigkeit, Federkraft und Korrosionsbeständigkeit.

Für reine Batteriestrompfade sind Phosphorbronze und Berylliumkupfer die üblichen Wahlmöglichkeiten, da sie nützliche Leitfähigkeit mit echter Federhärte kombinieren. Für die Abschirmung ist die Leitfähigkeit weit weniger wichtig als die Fähigkeit, jahrelang Kraft ohne Korrosion zu halten, daher ist vollharter 301 Edelstahl das Arbeitstier – er kann blank oder mit einer dünnen Nickel-Unterbeschichtung verwendet werden.

Wenn Ihr Kontakt auch Strom führt und Salzsprühnebel überleben muss, ist Berylliumkupfer mit Nickel-plus-Gold-Beschichtung die sicherste Kombination, zu den höchsten Kosten. Ein üblicher Mittelweg ist Phosphorbronze mit 1–2 µm Nickel und 0,05–0,1 µm Gold.

Beschichtung: wo die meisten Kontaktprobleme tatsächlich entstehen

Beschichtung ist keine Dekoration; sie ist die elektrische Schnittstelle. Drei Regeln decken die meisten Fälle ab:

• Zuerst Nickel-Unterbeschichtung. 1–3 µm Nickel verhindert, dass Kupfer oder Eisen in die Goldschicht diffundieren, und gibt dem Gold eine harte Unterlage.
• Golddicke folgt der Zyklenzahl. 0,05 µm bewältigt etwa ein paar tausend Steckzyklen in einer sauberen Anwendung mit niedriger Kraft. Für hohe Zyklenzahlen oder raue Umgebungen sind 0,3–0,8 µm normal. Hartgold (kobalt- oder nickelgehärtet) widersteht Verschleiß weit besser als reines Weichgold.
• Zinn ist billig, aber nicht nachsichtig. Zinnoxid ist ein Isolator. Verzinnte Kontakte benötigen hohe Normalkraft und eine Wischbewegung, um das Oxid bei jedem Steckzyklus zu durchbrechen. Wenn Ihr Design niedrige Kraft und keine Wischbewegung hat, wird Zinn irgendwann versagen.

Für Schirmfinger, die einmal montiert und nie wieder gesteckt werden, ist blanker Edelstahl oder vernickelter Edelstahl oft ausreichend und viel billiger.

Schirmkontaktfedern: Kraft, Teilung und Erdung

EMI-Schirmfedern erfüllen eine andere Aufgabe als Batteriefedern. Sie müssen einen niederohmigen Erdungspfad über eine Naht hinweg aufrechterhalten, in einem Frequenzbereich, der von einigen hundert MHz bis zu mehreren GHz reichen kann. Die Physik belohnt drei Dinge: kurze Erdungspfade, viele Kontaktpunkte und stabile Kraft.

Fingerteilung und Schlitzlänge

Schirmfinger verhalten sich wie ein Schlitzantennenarray. Der Abstand zwischen den Fingern muss kurz relativ zur Wellenlänge der höchsten Frequenz sein, die Sie dämpfen müssen. Als praktische Regel gilt: Halten Sie die Fingerteilung unter etwa einem Zwanzigstel der Wellenlänge bei der höchsten relevanten Frequenz. Bei 1 GHz (300 mm Wellenlänge) bedeutet das eine Teilung unter etwa 15 mm; die meisten Designs gehen viel enger, bei 2–5 mm, weil es auch die mechanische Robustheit verbessert.

Erdungskontinuität

Ein einzelner Finger, der den gesamten Schirmstrom führt, erzeugt einen hochohmigen Pfad. Auslegen für mehrere parallele Finger pro Naht und sicherstellen, dass das Schirmgehäuse selbst steif genug ist, damit die Finger keine strukturelle Arbeit leisten. Wo eine Abschirmung auch abnehmbar sein muss, bietet eine geformte Banddichtung mit kontinuierlichem Wellenprofil mehr Kontaktpunkte als diskrete Finger.

Druckverformung und Relaxation

Schirmfinger werden normalerweise einmal bei der Montage komprimiert und für die Lebensdauer des Produkts belassen. Das macht Spannungsrelaxation zum dominierenden Risiko. Halten Sie die Arbeitsspannung bei oder unter etwa 35–40 % der Zugfestigkeit des Materials und ziehen Sie eine Spannungsarmglühung nach dem Umformen in Betracht. Kugelstrahlen der Zugseite des Fingers ist eine bewährte Methode, um die Ermüdungslebensdauer zu erhöhen, wenn die Abschirmung wiederholt geöffnet wird, beispielsweise während des Servicezugriffs.

Wie spezifizieren Sie eine Kontaktfeder, damit die Fabrik es richtig macht?

Die meisten Kontaktfederprobleme lassen sich auf eine unvollständige Zeichnung zurückführen. Geben Sie dem Lieferanten diese sieben Datenpunkte und Sie beseitigen fast alle Unklarheiten:

1. Freie Höhe und Arbeitshöhe (nicht nur "komprimierte Länge").

2. Last bei Arbeitshöhe, mit Toleranz – typischerweise ±10 % für Kontaktfedern.

3. Maximaler Weg / Blockhöhe, damit die Feder während der Montage nie überkomprimiert wird.

4. Material und Härte oder eine ausdrückliche Erklärung, dass das Material der Wahl des Lieferanten überlassen bleibt.

5. Beschichtungssystem mit Dicke für jede Schicht und welche Oberflächen beschichtet werden.

6. Zykluslebensdauer und Umgebung (Innenbereich, feucht, Salzsprühnebel, Temperaturbereich).

7. Kontaktgeometrie – flaches Pad, Radius oder Punktkontakt und die Oberflächenbeschaffenheit des Gegenstücks.

Für gestanzte Kontaktfedern fügen Sie die Banddickentoleranz und die Richtung der Faser relativ zur Biegung hinzu. Biegen quer zur Faser reißt hochharten Edelstahl; Biegen mit der Faser ist weit nachsichtiger. Dies ist die gleiche Problemklasse, die in unserem Leitfaden zur Rückfederungskompensation bei Umformteilen beschrieben wird – das Material arbeitet gegen Sie, und das Werkzeug muss darauf ausgelegt sein, dies zu erwarten.

Toleranzen, die Sie tatsächlich halten können

Bei BQUQ halten CNC-bearbeitete Federwerkzeuge und Kontaktstifte ±0,005 mm an kritischen Merkmalen. Gewickelte und geformte Federn sind eine andere Geschichte: Krafttoleranz von ±10 % und Freilängentoleranz von ±0,3 mm sind realistisch für kleine Kontaktfedern, und eine engere Tolerierung erhöht die Kosten stark, da sie eine 100%ige Kraftsortierung erfordert.

Designfallen, die in der Produktion auftreten

Falle 1: Auslegung auf Blockhöhe. Wenn die Feder während eines Falltests die Blockhöhe erreicht, berühren sich die Windungen, die Kraft steigt sprunghaft an und etwas anderes in der Baugruppe bricht. Lassen Sie mindestens 15–20 % Wegreserve.

Falle 2: Ignorieren der Gegenfläche. Eine goldbeschichtete Feder, die gegen ein blankes Kupferpad gedrückt wird, erzeugt ein galvanisches Paar. Beide Seiten der Schnittstelle zu beschichten oder ein kompatibles Paar zu wählen, ist wichtiger als die Feder selbst.

Falle 3: Einzelpunktkontakt an einer Abschirmung. Ein Finger pro Naht ist ein Designfehler, keine Kosteneinsparung.

Falle 4: Keine Berücksichtigung der Beschichtungsdicke in der Kraftberechnung. Eine 3 µm Nickel- plus 0,5 µm Goldschicht auf einem 0,15 mm Finger ist eine Dickenänderung von etwa 5 % – genug, um die Kraft bei steifen, kurzen Fingern messbar zu verschieben.

Falle 5: Zinn wählen, um Kosten bei einem Kontakt mit niedriger Kraft zu sparen. Oben behandelt, und es ist der häufigste vermeidbare Ausfall in der Unterhaltungselektronik.

Wo eine Kontaktfeder auch als Verriegelung oder mechanische Rastung fungiert, wird das Design zu einem kombinierten Feder- und Clip-Problem. Unsere Hinweise zur Vorspannung bei Zugfedern behandeln die Vorspannungsseite dieser Berechnung, die oft der Unterschied zwischen einem Clip, der hält, und einem, der klappert, ist.

Vom Prototyp zur Produktion: Was Sie erwarten können

Kontaktfedern werden normalerweise schnell benötigt, zuerst in kleinen Mengen, dann in Volumina, die ein Folgeverbundwerkzeug rechtfertigen. Ein gangbarer Weg:

• Prototyp (Tage): CNC-bearbeitete oder handgeformte Muster aus dem spezifizierten Material, in kleinen Chargen beschichtet. Nützlich für Passungs- und Kraftverifizierung, nicht für Lebensdauertests.
• Pilot (1–2 Wochen): Soft-Tooling oder ein Kurzserienwerkzeug, mit Erstmusterprüfung und Kraftkurven.
• Produktion: Folgeverbundwerkzeug für gestanzte Kontakte, CNC-Wickler oder CNC-Former für Drahtkontakte, mit prozessbegleitender Kraftstichprobe.

BQUQ betreibt vier Produktionslinien in einem Dongguan-Werk – CNC-Bearbeitung, Metallstanzen, Federwickeln und -formen sowie Kühlkörperproduktion –, sodass eine Kontaktfeder, die einen bearbeiteten Stift, einen gestanzten Clip und eine gewickelte Feder benötigt, als ein Paket statt als drei angeboten und gebaut werden kann. Die Mindestbestellmenge ist flexibel, was wichtig ist, wenn Sie 500 Stück benötigen, um ein Design zu validieren, bevor Sie sich für ein Werkzeug entscheiden. Angebote kommen in 12 Arbeitsstunden zurück.

Für korrosionskritische Kontakte gelten die Beschichtungs- und Passivierungsoptionen in unserem Leitfaden zum Korrosionsschutz von Federn direkt für Batteriepole und Schirmfinger.

Häufig gestellte Fragen

F: Welche Kraft sollte eine Batteriekontaktfeder aufbringen?

A: Für AA- und AAA-Zellenhalter zielen Sie auf 1,5–3,0 N in der vollständig eingeführten Position. Knopfzellenclips benötigen normalerweise 0,8–1,5 N. Die Untergrenze wird durch die Stabilität des Kontaktwiderstands und Vibration bestimmt; die Obergrenze wird durch die Festigkeit der Kunststoffrippe oder des Clips, die die Last aufnimmt, bestimmt. Geben Sie immer die Last bei Arbeitshöhe an, nicht die freie Länge.

F: Ist eine Goldbeschichtung auf Schirmkontaktfedern notwendig?

A: Normalerweise nicht. Schirmfinger werden oft einmal montiert und nie wieder gesteckt, daher ist blanker oder vernickelter 301 Edelstahl ausreichend und viel billiger. Gold wird lohnenswert, wenn die Abschirmung während des Service geöffnet wird, wenn die Umgebung feucht oder salzig ist oder wenn der Kontaktwiderstand über viele Zyklen unter einigen Milliohm bleiben muss.

F: Warum verliert mein Batteriekontakt im Laufe der Zeit an Kraft?

A: Spannungsrelaxation. Die Feder wurde wahrscheinlich über etwa 40 % der Zugfestigkeit des Materials ausgelegt oder während der Montage nahe der Blockhöhe komprimiert. Der Wechsel zu einem Material mit höherer Härte, die Reduzierung der Arbeitsspannung oder eine Spannungsarmglühung nach dem Umformen behebt dies normalerweise. Die Beschichtung verursacht keine Relaxation; sie macht sie nur sichtbar.

F: Kann eine Feder sowohl Batteriekontakt als auch EMI-Abschirmung übernehmen?

A: Gelegentlich, aber es ist ein Kompromiss. Batteriekontakte benötigen Leitfähigkeit und mäßige Kraft; Schirmfinger benötigen viele Kontaktpunkte und niedrige, stabile Kraft. Beides zu kombinieren bedeutet normalerweise, eine Funktion zu überdimensionieren. Wenn der Platz die Zusammenführung erzwingt, verwenden Sie Berylliumkupfer mit Nickel-Gold-Beschichtung und legen Sie mehrere Kontaktpunkte auf demselben geformten Teil aus.

F: Welche Toleranz können Sie bei der Kontaktfederkraft halten?

A: Plus oder minus 10 % der Nennlast bei Arbeitshöhe ist Standard für kleine Kontaktfedern. Plus oder minus 7 % sind mit 100%iger Kraftprüfung erreichbar, was Kosten verursacht. Die freie Länge beträgt typischerweise ±0,3 mm, und kritische bearbeitete Merkmale am Gegenstift oder Gehäuse können auf unseren CNC-Linien ±0,005 mm halten.
