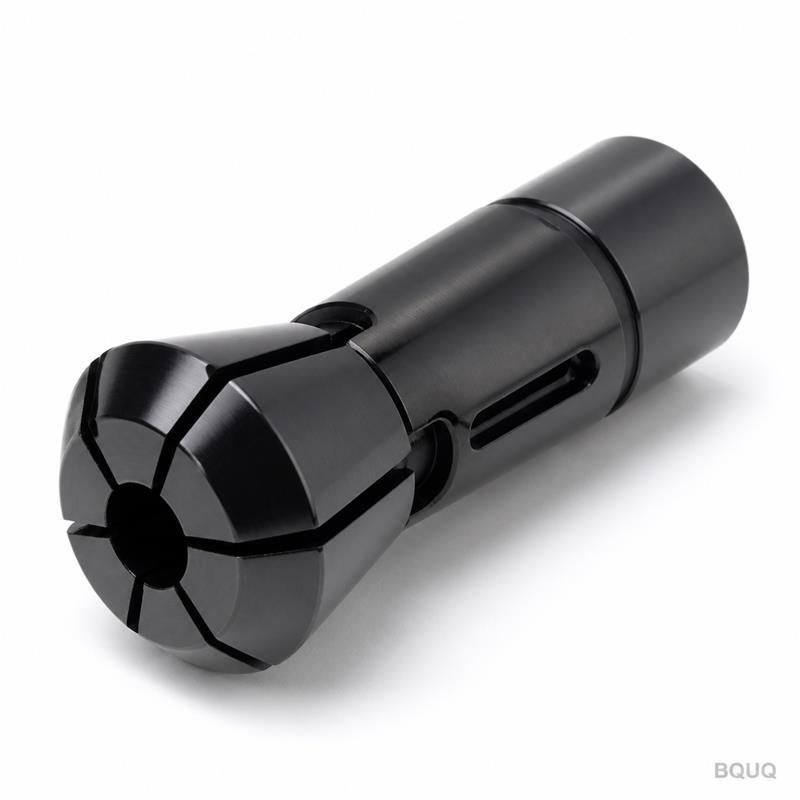

Warum Schnellwechselfutter die Zukunft der flexiblen Automatisierung sind?

Schnellwechselfutter reduzieren die Werkzeugwechselzeit im Vergleich zu herkömmlichen Gewinde- oder Flanschfuttern um bis zu 90 % und ermöglichen damit direkt die flexible Automatisierung, die für die Produktion großer Stückzahlen bei geringen Losgrößen erforderlich ist. Indem sie es einem Bediener oder Roboter ermöglichen, eine komplette Futter-Werkstück-Baugruppe in weniger als 10 Sekunden mit einer wiederholbaren Positioniergenauigkeit von 0,005 mm zu wechseln, eliminieren diese Systeme den Engpass der manuellen Einrichtung. Für Fabriken wie BQUQ, in denen CNC-Bearbeitung, Metallstanzen und Kühlkörperfertigung nebeneinander laufen, sind Schnellwechselfutter kein Zubehör, sondern der zentrale Wegbereiter für unbemannte Bearbeitung und Just-in-Time-Fertigung.

Was genau ist ein Schnellwechselfutter und wie unterscheidet es sich von einem Standardfutter?

Ein Schnellwechselfutter ist ein Spannsystem mit einer präzisionsgefertigten Schnittstelle – typischerweise einem polygonalen Kegel, einem kurzen Kegel mit Plananlage oder einem Kugelverriegelungsmechanismus –, das es ermöglicht, den gesamten Futterkörper, die Spannbacken und die Werkstück-Grundplatte zu entfernen und auszutauschen, ohne die Spindel oder das Koordinatensystem der Maschine zu beeinträchtigen. Im Gegensatz zu einem Standard-Dreibackenfutter, das eine individuelle Backeneinstellung, das Ausrichten mit einer Messuhr und das Anziehen mit einem Drehmomentschlüssel erfordert (oft 5 bis 15 Minuten pro Wechsel), verwendet ein Schnellwechselfutter eine Zugstange oder eine manuelle Bajonettverriegelung, um die neue Baugruppe in einer einzigen Bewegung zu sichern. Der entscheidende Unterschied ist das Bezugssystem: Die Schnittstelle ist mit einer Konzentrizität von 0,003 mm und einer Planparallelität von 0,005 mm bearbeitet, was bedeutet, dass das neue Futter automatisch zur Spindelachse zentriert und ausgerichtet wird. Für eine CNC-Drehmaschine oder eine Fräsmaschine verwandelt dies Stunden an Rüstzeit in Sekunden an Teilewechselzeit, was die Grundlage flexibler Automatisierung darstellt.

Wie viel Zeit und Kosten können Schnellwechselfutter in einer typischen Produktionsschicht einsparen?

In einem realen Produktionsszenario bei BQUQ betreiben wir eine 24-Stunden-Schicht mit durchschnittlich 12 Auftragswechseln pro Tag auf einer einzigen CNC-Drehmaschine. Mit Standardfuttern erfordert jeder Wechsel 12 Minuten manuelle Arbeit, insgesamt 144 Minuten unproduktive Zeit pro Tag. Mit einem Schnellwechselsystem dauert jeder Wechsel 1,5 Minuten, insgesamt 18 Minuten pro Tag. Diese tägliche Einsparung von 126 Minuten entspricht 2,1 zusätzlichen Maschinenstunden pro Tag oder etwa 630 Stunden pro Jahr und Maschine. Bei einem konservativen Maschinenstundensatz von 80 USD entspricht dies 50.400 USD an zurückgewonnener Kapazität pro Maschine und Jahr. Die anfängliche Investition für ein Präzisions-Schnellwechselfuttersystem (Futterkörper plus drei Grundplatten) beträgt je nach Größe und Genauigkeitsklasse etwa 4.500 bis 8.500 USD. Die Amortisationszeit liegt daher unter 10 Wochen, noch bevor die Reduzierung von Ausschuss durch eliminierte Einrichtfehler und die verringerte Bedienerermüdung berücksichtigt werden.

Warum ist die Wiederholgenauigkeit die kritischste Spezifikation für flexible Automatisierung?

Die Wiederholgenauigkeit, nicht die Genauigkeit, bestimmt, ob einem Schnellwechselfutter für den unbemannten Betrieb vertraut werden kann. Genauigkeit ist, wie nahe eine einzelne Messung am wahren Wert liegt; Wiederholgenauigkeit ist, wie nahe aufeinanderfolgende Messungen nach mehreren Wechseln beieinanderliegen. Für flexible Automatisierung muss ein Futter jedes Mal exakt in dieselbe axiale und radiale Position zurückkehren, da die Werkzeugkorrekturen und Tastprogramme der Maschine ein festes Werkstück-Bezugssystem annehmen. Ein hochwertiges Schnellwechselfutter eines deutschen oder japanischen Herstellers spezifiziert eine radiale Wiederholgenauigkeit von 0,005 mm TIR (Total Indicated Reading) und eine axiale Wiederholgenauigkeit von 0,010 mm. Dieses Präzisionsniveau ermöglicht es einer Roboterzelle, einen Rohling zu laden, das Futter zu schließen und sofort mit dem Schneiden zu beginnen, ohne erneutes Antasten. Wenn die Wiederholgenauigkeit auf 0,02 mm abweicht, muss ein Antastzyklus (30 Sekunden pro Teil) hinzugefügt werden, was den gesamten Effizienzgewinn zunichtemacht. Daher sollte bei der Auswahl eines Futters der zertifizierte Wiederholgenauigkeits-Prüfbericht verlangt werden, nicht nur der Prospektwert.

Welche Schnellwechselfutter-Schnittstelle ist für welche Anwendung am besten geeignet?

Es gibt drei dominierende Schnittstellenstandards, und die Wahl hängt von der dominierenden Kraft und dem Drehmoment in Ihrer Anwendung ab. Erstens: Der polygonale Kegel (z. B. die MAPPS- oder Forkardt-Systeme) verwendet einen nicht-runden Kegel, der sich selbst zentriert und eine hohe Drehmomentübertragung bietet; er ist am besten für schwere Drehbearbeitungen mit Schnittkräften über 5 kN geeignet. Zweitens: Der kurze Kegel mit Plananlage (HSK-Stil für Spannmittel, z. B. Schunk TENDO oder ROTA-S) bietet die höchste Steifigkeit und ist ideal für die Hochgeschwindigkeitsbearbeitung (über 8.000 U/min), bei der Zentrifugalkräfte ein Abheben der Backen verursachen können. Drittens: Das Kugelverriegelungs- oder Rastensystem (z. B. Jergens- oder VDI-Stil) ist in der Anschaffung günstiger und ausreichend für leichte Fräs-, Bohr- oder Zweitbearbeitungen mit Schnittkräften unter 2 kN. Für BQUQs Kühlkörperproduktion, bei der wir dünne Aluminiumrippenteile bei 12.000 U/min mit leichten Schnitten bearbeiten, wird der HSK-Kurzkegel bevorzugt. Für unsere Reparaturarbeiten an Stanzwerkzeugen ist der polygonale Kegel zwingend erforderlich, da wir das Futter unterbrochenen Schnitten mit schweren Stoßbelastungen aussetzen.

Wie integrieren sich Schnellwechselfutter in Roboter-Be- und Entladezellen?

Der wahre Wert von Schnellwechselfuttern zeigt sich, wenn sie mit einem 6-Achs-Roboter kombiniert werden. Der Roboter muss kein loses Teil in ein festes Futter laden; stattdessen nimmt er eine komplette Futter-Werkstück-Grundplatten-Baugruppe aus einem Speichermagazin auf und führt sie in die Maschinenspindel ein. Die automatische Zugstange der Maschine zieht die Schnittstelle fest, und ein Näherungssensor bestätigt den vollständigen Eingriff. Diese Architektur reduziert die Roboterzykluszeit, da der Roboter nur eine einzige Pick-and-Place-Bewegung ausführt, nicht eine komplexe Teileorientierungs- und Backenspannsequenz. Bei BQUQ haben wir eine Zelle mit einem Roboter implementiert, der drei CNC-Drehmaschinen bedient, die jeweils mit einem Schnellwechselfutter ausgestattet sind. Der Roboter zyklisiert alle 4 Minuten: Er entnimmt die fertige Grundplatte (mit einem fertigen Teil) und führt eine neue Grundplatte (mit einem Rohling) ein. Die gesamte Wechselzeit pro Maschine beträgt 12 Sekunden, und die drei Maschinen sind nie im Leerlauf, während sie auf den Roboter warten. Das Ergebnis ist eine Steigerung der Spindelnutzung um 35 %, die von durchschnittlich 62 % auf 84 % ansteigt, ohne zusätzliche Maschinen hinzuzufügen.

Was sind die Wartungs- und Verschleißeigenschaften von Schnellwechselfuttern?

Das primäre Verschleißteil ist die Kegel- oder Kugelverriegelungsschnittstelle, die durch wiederholtes Aufsetzen und Lösen Mikroverschleiß erfährt. Ein Premium-Futter hält 200.000 bis 500.000 Wechselzyklen stand, bevor die Wiederholgenauigkeit über 0,010 mm hinaus abnimmt. Die Schmierung ist entscheidend: Verwenden Sie eine Molybdändisulfid-Paste speziell für die Schnittstelle, die alle 500 Zyklen aufgetragen wird, und reinigen Sie die Schnittstelle vor dem Aufsetzen immer mit einem fusselfreien Tuch und Druckluft. Der interne Spannmechanismus des Futterkörpers (die Zugstange oder das Spannfutter) sollte alle 2.000 Stunden auf Backenverschleiß geprüft werden; Standard-Hartstahlbacken halten die Toleranz für etwa 10.000 Teile. Die versteckten Kosten liegen in der Kontamination: Aluminiumspäne aus der Kühlkörperbearbeitung sind abrasiv und können sich im Kegel festsetzen, was einen Positionierfehler von 0,02 mm verursacht. Daher sollte immer eine Druckluft- oder Bürstenstation verwendet werden, bevor der Roboter die Grundplatte der Spindel präsentiert. Bei ordnungsgemäßer Wartung überdauert der Futterkörper selbst die Werkzeugmaschine, aber die Grundplatten (die die Teile tragen) müssen alle 15.000 Zyklen nachbearbeitet werden, um die kritische Planparallelität zu erhalten.

Was sind die versteckten Kosten und Fallstricke bei der Implementierung von Schnellwechselfuttersystemen?

Der größte Fallstrick ist die Unterschätzung der Kosten für Grundplatten. Während der Futterkörper eine einmalige Anschaffung ist, werden mehrere Grundplatten benötigt, um das System nutzbar zu machen; jede Grundplatte ist ein Präzisionsbauteil mit der passenden Schnittstelle und kostet zwischen 800 und 1.500 USD pro Stück. Für einen Lohnfertiger mit 30 aktiven Teilenummern können 60 Grundplatten erforderlich sein (zwei pro Teil für den alternierenden Ladebetrieb), was eine Investition von 60.000 bis 90.000 USD darstellt. Ein zweiter Fallstrick ist die Notwendigkeit einer manuellen oder automatischen Reinigungsstation; ohne diese macht Span-Kontamination den Wiederholgenauigkeitsvorteil zunichte. Drittens muss ein Budget für ein kundenspezifisches Speichermagazin eingeplant werden, wenn Robotik verwendet wird; ein einfaches Regal für 10 Grundplatten kostet 3.000 USD, während ein automatisiertes Karussell 18.000 USD kostet. Schließlich gibt es den Konstruktionsaufwand, um die Backenkonfiguration jeder Grundplatte zu entwerfen und das erste Teil zu qualifizieren. Trotz dieser Kosten ist die Kapitalrendite in Umgebungen mit hoher Variantenvielfalt immer noch positiv, sofern mehr als 6 Auftragswechsel pro Tag und Maschine anfallen. Die folgende Tabelle fasst die typische Kostenaufstellung für eine mittelgroße Implementierung zusammen.

FAQ

Wie lange hält eine Schnellwechselfutter-Schnittstelle, bevor sie ersetzt werden muss?

Eine hochwertige Schnittstelle übersteht 200.000 bis 500.000 Zyklen, bevor die Wiederholgenauigkeit über 0,010 mm hinaus abnimmt. Bei einer Rate von 20 Wechseln pro Tag entspricht dies 27 bis 68 Jahren Nutzungsdauer, sodass die Schnittstelle praktisch ein Lebensdauerbauteil ist. Die Auflagefläche der Grundplatte verschleißt jedoch schneller und sollte alle 15.000 Zyklen nachgeschliffen werden, um die Planparallelität zu erhalten.

Können Schnellwechselfutter an bestehenden CNC-Maschinen ohne Umbau verwendet werden?

Ja, die meisten Schnellwechselsysteme sind so konstruiert, dass sie ein Standardfutter direkt auf derselben Spindelnase oder demselben Flansch ersetzen. Die Zugkraft der Zugstange muss überprüft werden, da einige Systeme 15 bis 20 kN Zugkraft benötigen, um korrekt zu sitzen. Wenn Ihre Maschine eine hydraulische Zugstange hat, liefert diese in der Regel mit einem Adapter ausreichend Kraft.

Was ist das maximale Werkstückgewicht, das ein Schnellwechselfutter handhaben kann?

Bei einem 200-mm-Futter beträgt das maximal sichere Werkstückgewicht etwa 50 kg bei 8.000 U/min, reduziert sich jedoch auf 20 kg bei 12.000 U/min aufgrund der Zentrifugalkraft. Der begrenzende Faktor ist nicht die Spannkraft des Futters, sondern die Haltekraft der Grundplatten-Schnittstelle unter dynamischen Lasten. Konsultieren Sie immer das Geschwindigkeits-Kraft-Diagramm des Herstellers für Ihr genaues Modell.

Wie vergleicht sich ein Schnellwechselfutter mit einem Standardfutter in Bezug auf die Steifigkeit?

Ein modernes Schnellwechselfutter mit polygonalem Kegel oder HSK-Plananlage ist tatsächlich steifer als ein Standard-Dreibackenfutter, da die Schnittstelle eine große Kontaktfläche hat und mit hoher Zugstangenkraft festgezogen wird. Die statische Steifigkeit erhöht sich um 20 bis 30 % im Vergleich zu einem herkömmlichen Futter gleicher Größe. Diese verbesserte Steifigkeit reduziert Vibrationen und kann die Oberflächengüte um bis zu 1,6 Ra verbessern.

Lohnt sich ein Schnellwechselfutter für eine kleine Lohnfertigung mit nur 2 CNC-Maschinen?

Ja, aber nur wenn mehr als 6 Auftragswechsel pro Tag anfallen. Bei 6 Wechseln à 12 Minuten gehen täglich 72 Minuten verloren; ein Schnellwechselsystem reduziert dies auf 9 Minuten und gewinnt 63 Minuten pro Tag zurück. Bei 80 USD pro Stunde entspricht dies 84 USD pro Tag oder etwa 21.000 USD pro Jahr, was das System in unter 3 Monaten amortisiert.

Welche Sicherheitsfunktionen benötigen Schnellwechselfutter für den unbemannten Betrieb?

Eine automatische Zugstange mit einem Näherungssensor, der den vollständigen Sitz bestätigt, ist zwingend erforderlich. Zusätzlich ist eine mechanische Verriegelung (nicht nur Federkraft) erforderlich, um ein Lösen des Futters bei einem Stromausfall zu verhindern. Schließlich muss die SPS der Maschine so programmiert sein, dass sie den Bearbeitungszyklus abbricht, wenn der Sensor den Sitz nicht innerhalb von 0,5 Sekunden nach der Zugstangenbetätigung bestätigt.

Fazit

Schnellwechselfutter sind kein Nischenzubehör, sondern der Dreh- und Angelpunkt moderner flexibler Automatisierung, mit 90 % schnelleren Wechselzeiten, 0,005 mm Wiederholgenauigkeit und einer Amortisationszeit von unter 10 Wochen in Umgebungen mit hoher Variantenvielfalt. Die technische Entscheidung hängt von Ihren dominierenden Schnittkräften, Ihrer täglichen Wechselfrequenz und Ihrer Bereitschaft ab, in Grundplatten und Reinigungsinfrastruktur zu investieren. Bei BQUQ haben wir bewiesen, dass eine Drei-Maschinen-Roboterzelle mit Schnellwechselfuttern die Spindelnutzung von 62 % auf 84 % steigert und so den Durchsatz direkt erhöht, ohne zusätzliche Stellfläche zu benötigen. Wenn Sie Spannmittel für eine flexible Fertigungszelle evaluieren, fordern Sie ein Testgerät an und messen Sie Ihre tatsächliche Wechselzeit über eine volle Produktionswoche; die Daten werden die Entscheidung offensichtlich machen.
