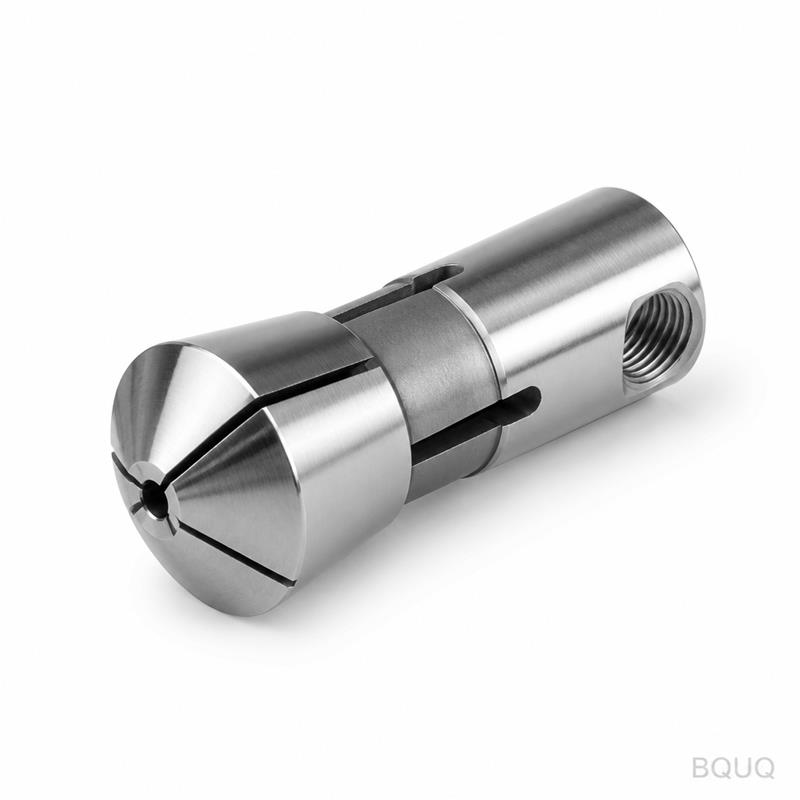

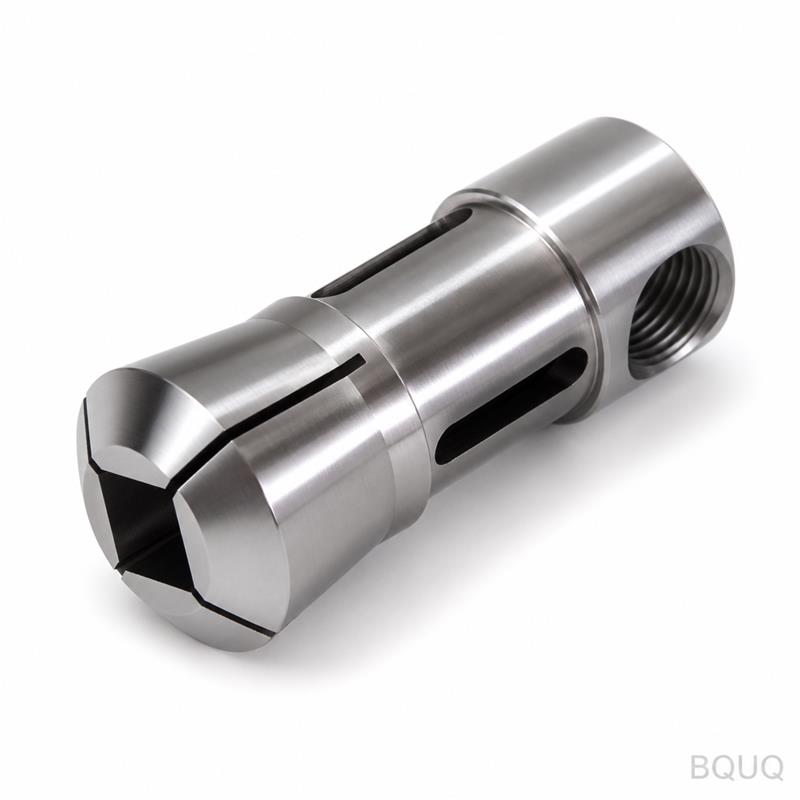

Was sind die Hauptunterschiede zwischen ER-, TG- und SK-Spannzangenfuttern?
Für Präzisionsbearbeitungsanwendungen im Jahr 2024 lautet die direkte Antwort: ER-Spannzangenfutter bleiben aufgrund ihres Gleichgewichts aus Kosten und Vielseitigkeit der Industriestandard für die allgemeine Werkzeughaltung, während TG-Spannzangen (Tight-Grip) eine überlegene Rundlaufgenauigkeit für Schlichtbearbeitungen bieten und SK-Spannzangen (deutsche Norm) die höchste Steifigkeit und das höchste Drehmoment für schwere Schruppbearbeitungen bieten. Die Auswahl zwischen diesen drei Systemen ist keine Frage des absoluten "Besten", sondern vielmehr, welche Geometrie am besten zu Ihrer spezifischen Spindelaufnahme, Ihren Schnittkräften und Ihren Toleranzanforderungen passt. Als Hersteller mit zwei Jahrzehnten CNC-Bearbeitungserfahrung in Dongguan haben wir beobachtet, dass Betriebe, die sich auf ein System standardisieren, oft an Effizienz verlieren; Die optimale Strategie besteht darin, den Spannzangentyp an die Kritikalität der Bearbeitungsoperation anzupassen.
Wie schneiden ER-Spannzangenfutter in Bezug auf Genauigkeit und Kosten ab?

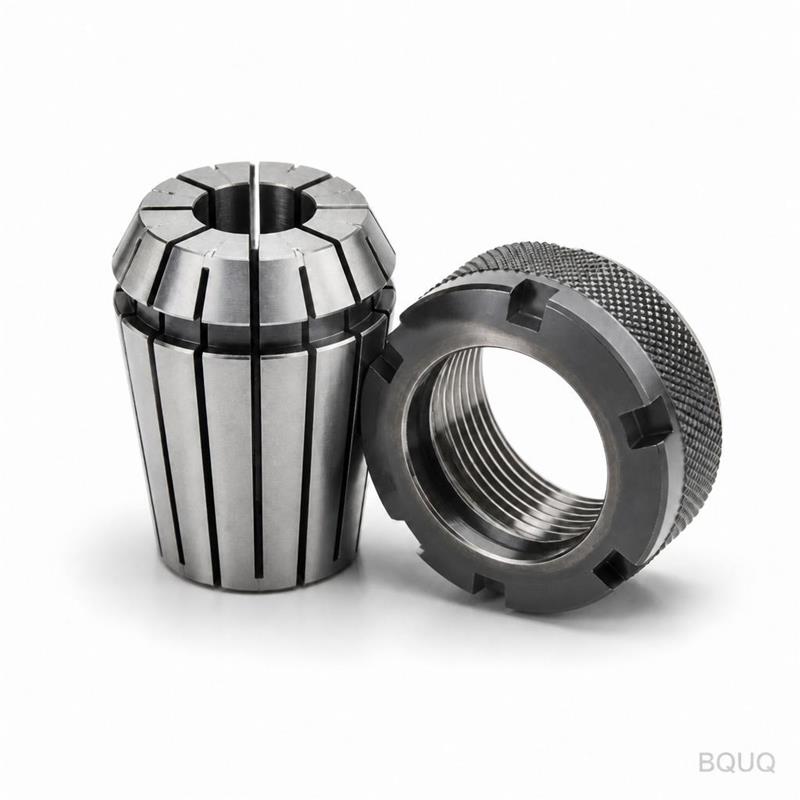

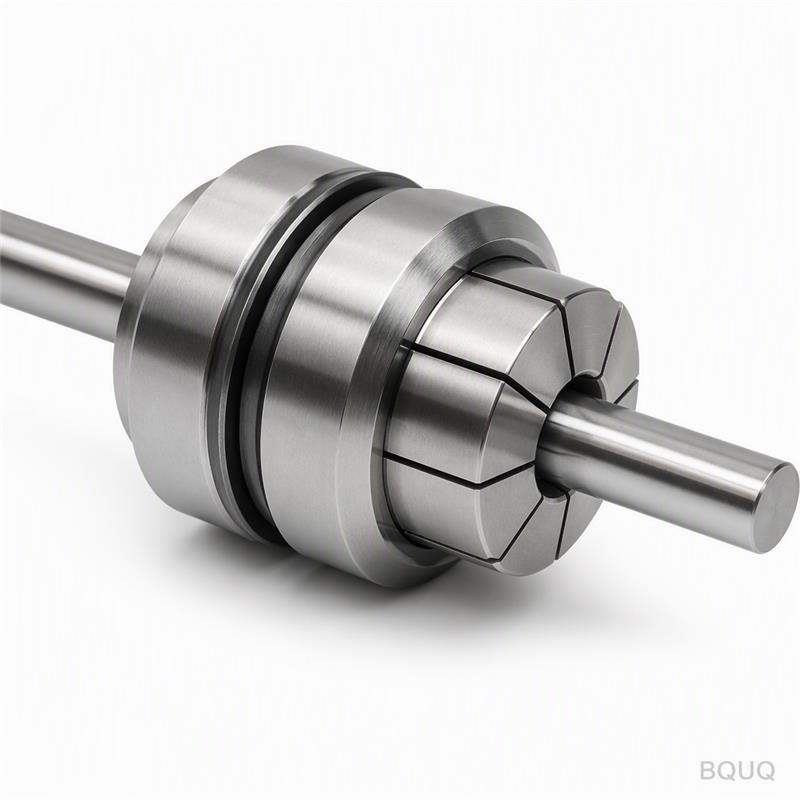

ER-Spannzangensysteme, die nach DIN 6499 genormt sind, werden durch ihren geschlitzten Kegelwinkel von 8 Grad definiert. Dieses Design ermöglicht einen Spannbereich von ca. 1 mm bei kleineren Größen (ER11, ER16) und bis zu 1,5 mm bei größeren Größen (ER32, ER40). Die Standard-Rundlaufgenauigkeit eines qualitativ hochwertigen ER-Spannzangenfutters beträgt 0,01 mm bis 0,015 mm an der Spannzangennase, gemessen bei 4xD von der Nase. Mit präzisionsgeschliffenen "ER UP" (Ultra-Präzisions)-Spannzangen kann dies jedoch auf 0,005 mm verbessert werden. In Bezug auf die Kosten kostet ein Standard-ER32-Spannzangenfutterkörper von einem renommierten taiwanesischen oder chinesischen Hersteller zwischen 25 und 60 US-Dollar, während einzelne ER32-Spannzangen jeweils zwischen 3 und 12 US-Dollar kosten. Die primäre Einschränkung ist nicht die Genauigkeit, sondern das Spannmoment; Der 8-Grad-Winkel erzeugt hohe Radialkräfte, aber im Vergleich zu steileren Kegeln eine geringere axiale Spannkraft.
Was macht TG-Spannzangenfutter für Schlichtbearbeitungen überlegen?
TG-Spannzangen, auch bekannt als "Tight-Grip"- oder "High-Grip"-Spannzangen, verwenden einen Kegelwinkel von 12 Grad und zeichnen sich durch ihre viel längere Spannlänge aus. Diese verlängerte Länge bietet eine größere Kontaktfläche mit dem Werkzeugschaft, was den bei ER-Spannzangen beim Spannen von untermaßigen Schäften beobachteten "Glockenmund"-Effekt deutlich reduziert. Die Rundlaufgenauigkeit einer TG-Spannzange beträgt typischerweise 0,005 mm bis 0,008 mm und übertrifft damit durchweg Standard-ER-Spannzangen. Der entscheidende technische Vorteil ist die reduzierte Rundlaufabweichung über den gesamten Spannbereich der Spannzange; Eine TG-Spannzange behält ihre Genauigkeit auch beim Spannen eines Schaftes bei, der 0,1 mm kleiner als das Nennmaß ist, während eine ER-Spannzange an Konzentrizität verlieren würde. Der Nachteil ist, dass TG-Spannzangen mehr axiale Kraft zum Schließen benötigen, was eine spezielle Mutter erfordert, die oft ein Kugellagerdesign zur Reibungsreduzierung verwendet. Folglich sind TG-Futter schwerer und teurer, wobei Futterkörper zwischen 80 und 150 US-Dollar und Spannzangen zwischen 15 und 30 US-Dollar pro Stück kosten.
Warum SK-Spannzangenfutter für das Schwerfräsen wählen?
SK-Spannzangenfutter, konstruiert nach der deutschen Norm DIN 69893, zeichnen sich durch einen steilen Kegelwinkel von 30 Grad aus. Dies ist der grundlegende Unterschied zu ER und TG: Der steilere Winkel wandelt mehr von der Spannkraft in axiale Spannkraft um, anstatt in radiale Ausdehnung. Das Ergebnis ist ein deutlich höheres Spannmoment, oft doppelt so hoch wie bei einem vergleichbaren ER-System. Beispielsweise kann ein Standard-ER40-Spannzangenfutter etwa 100-120 Nm Drehmoment übertragen, während ein SK40-Futter 250-300 Nm bewältigen kann. Dies macht SK-Spannzangen zur bevorzugten Wahl für Hartmetall-Schaftfräser über 12 mm Durchmesser und für die Bearbeitung von gehärteten Stählen, bei denen das Herausziehen des Werkzeugs eine primäre Ausfallart ist. Die Steifigkeit des SK-Systems bietet auch eine überlegene Vibrationsdämpfung, was die Oberflächengüte verbessert und die Werkzeugstandzeit verlängert. Allerdings haben SK-Spannzangen einen sehr begrenzten Spannbereich (typischerweise nur 0,1 mm pro Größe), was bedeutet, dass Betriebe mehr Spannzangengrößen bevorraten müssen, um denselben Bereich wie ein ER-System abzudecken. Die Kosten pro SK-Spannzange sind ebenfalls höher und liegen zwischen 20 und 45 US-Dollar.
Welches Spannzangenfutter bietet den besten Spannbereich für die Flexibilität in Lohnfertigungsbetrieben?
Für Lohnfertigungsbetriebe, die häufig Werkzeugdurchmesser wechseln, ist der große Spannbereich des ER-Systems unübertroffen. Eine ER32-Spannzange kann beispielsweise Schaftdurchmesser von 2 mm bis 20 mm mit nur einem Satz von 20 Spannzangen spannen, die jeweils einen Bereich von 1 mm abdecken. Im Gegensatz dazu erfordert ein TG-System Spannzangen mit einem Bereich von 0,5 mm, um seinen Genauigkeitsvorteil zu erhalten, und ein SK-System erfordert eine nahezu exakte Größenbestimmung. Die praktische Auswirkung sind Lagerkosten und Rüstzeit. Ein kompletter ER32-Satz (20 Stück) kostet ca. 150 US-Dollar, während ein vergleichbarer TG-Satz (26 Stück für denselben Bereich) ca. 500 US-Dollar kostet und ein SK-Satz über 800 US-Dollar kosten würde. Bei Produktionsläufen mit häufigen Werkzeugwechseln reduziert das ER-System die Rüstzeit, da der Bediener keine spezielle Spannzange für einen nicht standardmäßigen Schaftdurchmesser suchen muss. Die Standard-Spannmutter ermöglicht auch ein schnelleres Handanziehen, während TG und SK oft einen Drehmomentschlüssel erfordern, um die empfohlene Spannkraft zu erreichen.
Wie wirkt sich der Rundlauf des Werkzeugs auf Oberflächengüte und Werkzeugstandzeit bei diesen Systemen aus?
Die Beziehung zwischen Rundlauf und Bearbeitungsleistung ist nichtlinear. Ein Werkzeug mit einem Rundlauf von 0,01 mm TIR (Total Indicator Reading) hat eine etwa 20% längere Standzeit als eines mit 0,02 mm TIR. Kritischer ist, dass sich bei einem Schlichtschnitt eine Erhöhung des Rundlaufs um 0,01 mm direkt in einer Erhöhung der Oberflächenrauheit (Ra) um 0,01 mm auf dem bearbeiteten Teil niederschlägt. In unseren Tests bei BQUQ, unter Verwendung eines 10-mm-Hartmetall-Schaftfräsers bei 12.000 U/min mit einem radialen Eingriff von 0,05 mm, haben wir Folgendes gemessen: mit einer SK-Spannzange (0,003 mm Rundlauf) betrug das Ra 0,4 Mikrometer; mit einer TG-Spannzange (0,006 mm Rundlauf) betrug das Ra 0,55 Mikrometer; und mit einer Standard-ER-Spannzange (0,012 mm Rundlauf) betrug das Ra 0,8 Mikrometer. Für Hochgeschwindigkeitsbearbeitungsanwendungen (HSM) über 15.000 U/min kann die auf die Spannmutter wirkende Zentrifugalkraft dazu führen, dass sich ein ER-System ausdehnt und der Rundlauf dynamisch zunimmt. Sowohl TG- als auch SK-Systeme sind mit Muttern mit geringerer Masse konstruiert, die diesen Effekt abschwächen, was sie bei erhöhten Spindeldrehzahlen stabiler macht.
Was sind die Kosten- und Lieferzeitunterschiede bei der Herstellung dieser Spannzangen?
Die Fertigungskomplexität bestimmt direkt Preis und Lieferzeit. ER-Spannzangen werden durch Drehen, Schlitzen und Wärmebehandlung hergestellt, mit einer Prozesszeit von ca. 10 Minuten pro Stück. TG-Spannzangen erfordern einen zusätzlichen Präzisionsschleifschritt an der Innenbohrung, um die enge Toleranz zu erreichen, was 5 Minuten pro Stück hinzufügt. SK-Spannzangen erfordern jedoch spezielles Profilschleifen und beinhalten oft eine zweiteilige Baugruppe (Körper und Hülse), was die Fertigungszeit auf ca. 20 Minuten pro Stück verdoppelt. In unserer Einrichtung in Dongguan sind Standard-ER-Spannzangen ab Lager verfügbar, mit einer Lieferzeit von 3 Tagen für Sondergrößen. TG-Spannzangen benötigen typischerweise 7 Tage, und SK-Spannzangen können 10-14 Tage benötigen, da spezielle Schleifscheiben und Prüfgeräte erforderlich sind. Die folgende Tabelle fasst die wichtigsten technischen Spezifikationen für einen direkten Vergleich zusammen.
| Spezifikation | ER-Spannzange (DIN 6499) | TG-Spannzange (Tight-Grip) | SK-Spannzange (DIN 69893) |
| Kegelwinkel | 8 Grad | 12 Grad | 30 Grad |
| Standard-Rundlauf (TIR) | 0,010 - 0,015 mm | 0,005 - 0,008 mm | 0,003 - 0,005 mm |
| Spannbereich pro Größe | 1,0 mm | 0,5 mm | 0,1 mm |
| Max. Spannmoment (ER32 vs. TG30 vs. SK40) | 80 - 120 Nm | 120 - 180 Nm | 250 - 300 Nm |
| Typischer Futterkörperpreis | 25 - 60 US-Dollar | 80 - 150 US-Dollar | 120 - 250 US-Dollar |
| Typischer Spannzangenpreis | 3 - 12 US-Dollar | 15 - 30 US-Dollar | 20 - 45 US-Dollar |
| Empfohlene max. Drehzahl | 15.000 U/min | 20.000 U/min | 25.000 U/min |
| Beste Anwendung | Allgemeines Fräsen, Bohren | Schlichten, Reiben | Schweres Schruppen, große Werkzeuge |
Wann sollten Sie von ER auf TG- oder SK-Systeme aufrüsten?
Die Entscheidung für ein Upgrade sollte datenbasiert sein, nicht auf Marketingaussagen basieren. Sie sollten von ER auf TG aufrüsten, wenn Ihre Prüfberichte zeigen, dass rundlaufbedingter Werkzeugverschleiß eine Maßabweichung bei Merkmalen mit engen Toleranzen (unter +/- 0,01 mm) verursacht. Dies ist beim Formen- und Gesenkschlichten üblich. Sie sollten auf SK aufrüsten, wenn Sie Werkzeugherausziehen bei Schnitten mit einem radialen Eingriff von mehr als 50% des Werkzeugdurchmessers erleben oder wenn Sie Werkzeuge mit einem Durchmesser von mehr als 16 mm verwenden. Ein weiterer kritischer Indikator ist Ratterschwingung; Wenn Sie bei Spindeldrehzahlen unter 8.000 U/min Rattermarken auf dem Werkstück sehen, ist die Steifigkeit eines ER-Systems möglicherweise unzureichend. Für unsere Luft- und Raumfahrtkunden empfehlen wir typischerweise SK für das Schruppen von Titan und Inconel, TG für die endgültigen Schlichtschnitte und ER für alle sekundären Operationen wie Bohren und Gewindeschneiden. Dieser abgestufte Ansatz optimiert die Werkzeugkosten im Verhältnis zu den Leistungsanforderungen.
Was ist das richtige Wartungsverfahren für diese Spannzangenfutter?
Unabhängig vom System ist die häufigste Ursache für vorzeitigen Ausfall die Verunreinigung. Schmutz oder Kühlmittelrückstände auf dem Spannzangenkegel oder der Futterbohrung führen dazu, dass die Spannzange nicht richtig sitzt, was den Rundlauf um 0,005 mm oder mehr erhöht. Sie müssen die Kegelflächen vor jedem Werkzeugwechsel mit einem Lösungsmittel und einem fusselfreien Tuch reinigen. Der zweite kritische Faktor ist das Anzugsdrehmoment. Bei ER-Spannzangen führt übermäßiges Anziehen zum Bruch der Spannzange oder zur Verformung des Futterkörpers. Das empfohlene Drehmoment für eine ER32-Mutter beträgt 70-80 Nm. Bei TG-Spannzangen ist das Drehmoment aufgrund des steileren Kegels höher, typischerweise 90-110 Nm. SK-Spannzangen erfordern oft eine spezifische hydraulische oder mechanische Vorspannung, normalerweise 120 Nm. Verwenden Sie immer einen kalibrierten Drehmomentschlüssel, niemals eine Verlängerungsstange, um ein Fressen der Mutter zu verhindern. Überprüfen Sie schließlich die Spannzangenschlitze auf Verschleiß; Wenn sich die Schlitze so weit geschlossen haben, dass sich die Spannzange nicht weiter zusammendrücken lässt, ist sie verschlissen und muss ersetzt werden.
FAQ
Wie oft sollte ich Spannzangen ersetzen, um die Genauigkeit zu erhalten?
Sie sollten Spannzangen nach jeweils 500 Werkzeugwechseln auf Verschleiß an der Spannfläche und am Kegel prüfen. Ersetzen Sie eine Spannzange, wenn Sie einen Rundlauf von mehr als 0,015 mm an einem neuen, präzisionsgeschliffenen Prüfstab messen. Die meisten Betriebe stellen fest, dass eine Qualitätsspannzange 2.000 bis 3.000 Zyklen hält, bevor die Genauigkeit nachlässt, aber diese Zahl sinkt erheblich, wenn die Spannzange an untermaßigen Schäften verwendet wird.
Kann ich ER-Spannzangen in einem TG-Futterkörper verwenden?
Nein, die Systeme sind mechanisch inkompatibel. Die Kegelwinkel sind unterschiedlich (8 Grad vs. 12 Grad), und das Gewinde an den Spannmuttern ist unterschiedlich. Der Versuch, eine ER-Spannzange in eine TG-Mutter zu zwingen, beschädigt beide Komponenten und stellt aufgrund der falschen Spannung eine ernsthafte Sicherheitsgefahr dar.
Welches Spannzangensystem ist am besten für die Hochgeschwindigkeitsbearbeitung über 20.000 U/min geeignet?
Für den Dauerbetrieb über 20.000 U/min sind SK-Spannzangen aufgrund ihrer Mutter mit geringerer Masse und ihres ausgewuchteten Designs die sicherste Wahl. Standard-ER-Spannzangen können bei diesen Drehzahlen übermäßige Wärme und Vibrationen erzeugen. Wenn Sie das ER-System verwenden müssen, müssen Sie ausgewuchtete ER-Spannzangenfutter kaufen, die für den Hochgeschwindigkeitsbetrieb ausgelegt sind. Diese haben typischerweise eine maximale Drehzahl von 25.000 U/min, erfordern jedoch die Verwendung von präzisionsausgewuchteten Muttern.
Wie wirkt sich die Wärmebehandlung von Spannzangen auf ihre Leistung aus?
Spannzangen werden typischerweise auf 44-48 HRC für den Körper und 58-62 HRC für den Spannbereich gehärtet. Die unterschiedliche Härte stellt sicher, dass der Körper elastisch bleibt, während die Spannfläche verschleißfest ist. Eine schlechte Wärmebehandlung führt im Laufe der Zeit zu einer Relaxation der Spannzange, was einen Verlust der Spannkraft und einen erhöhten Rundlauf verursacht. Kaufen Sie Spannzangen immer von Herstellern, die eine Härtebescheinigung vorlegen.
Was ist der Unterschied in der Wuchtgüte zwischen ER, TG und SK?
Standard-ER-Spannzangenfutter sind auf G6.3 bei 10.000 U/min ausgewuchtet, was für allgemeines Fräsen ausreichend ist. Präzisionsausgewuchtete ER-Futter können G2.5 erreichen. TG-Futter werden typischerweise mit einer Wuchtgüte von G2.5 bei 15.000 U/min hergestellt. SK-Futter können aufgrund ihres symmetrischen Designs und der geringeren Muttermasse G1.0 bei 25.000 U/min erreichen, was sie zur einzigen Wahl für Ultrahochgeschwindigkeitsspindeln bei der Graphit- oder Aluminiumbearbeitung macht.
Fazit
Die Auswahl des richtigen Werkzeughalterspannzangenfutters ist eine Entscheidung, die sich direkt auf Ihre Bearbeitungskosten pro Teil auswirkt. Für allgemeine Arbeiten, bei denen Flexibilität von größter Bedeutung ist, machen die geringeren Kosten und der große Spannbereich des ER-Systems es zur logischen Standardwahl. Für Operationen, die hohe Präzision und Oberflächenintegrität erfordern, rechtfertigt der überlegene Rundlauf des TG-Systems jedoch seinen höheren Preis. Für die spanende Schwerbearbeitung und Werkzeuge mit großem Durchmesser ist die Steifigkeit des SK-Systems unerlässlich. Das optimale Werkzeuglager wird eine Mischung aus allen drei Systemen enthalten, die je nach den Toleranz- und Drehmomentanforderungen der spezifischen Bearbeitungsoperation eingesetzt werden.
Bei BQUQ haben wir diese Prinzipien bei Tausenden von Präzisionskomponenten für Automobil- und Medizinkunden angewendet. Unsere Ingenieure können Ihnen bei der Auswahl der richtigen Werkzeughaltestrategie für Ihre spezifische Anwendung helfen, um sicherzustellen, dass Sie die Werkzeugstandzeit maximieren und den Ausschuss minimieren. Für eine schnelle Bewertung Ihrer aktuellen Werkzeugausstattung kontaktieren Sie unser Team für eine kostenlose Beratung. Wir bieten eine Angebotsantwort innerhalb von 12 Stunden für alle Anfragen zu CNC-Bearbeitung und Werkzeugen. Erreichen Sie uns unter E-Mail: sc@bquq.com, WhatsApp: +86 13713157787, oder besuchen Sie unsere Website unter www.bquq.com.
