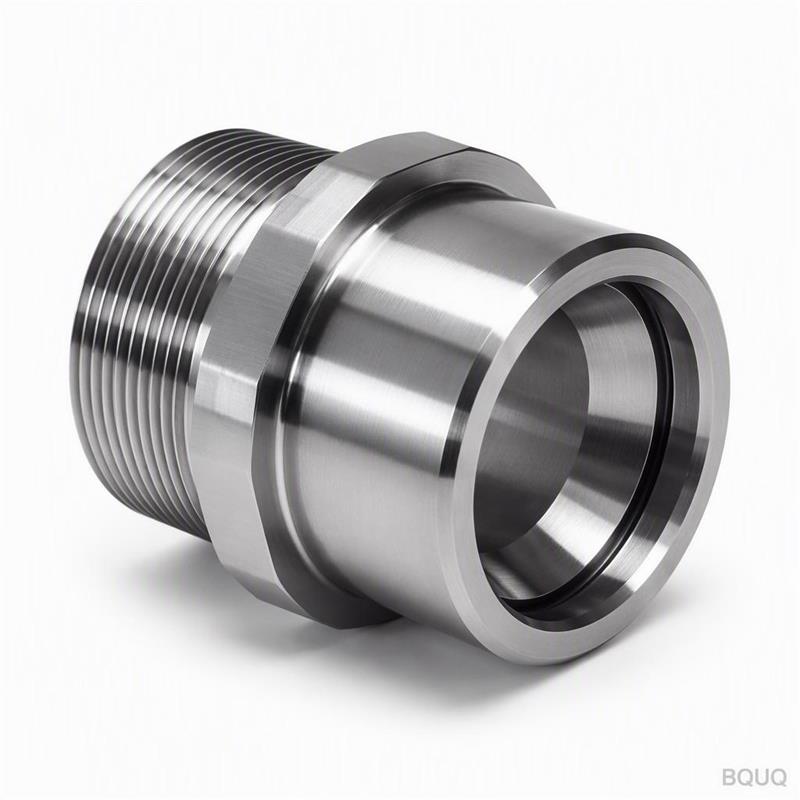

Welche Branchentrends prägen den Markt für Automatikdrehmaschinen-Spannzangen?
Der Markt für Spannzangen für Automatendrehmaschinen wird derzeit von fünf dominierenden Trends umgestaltet: die Verlagerung hin zur Mikropräzisionsbearbeitung (Toleranzen unter 0,005 mm), die Einführung von Schnellarbeitsstahl- und Hartmetallsubstraten mit fortschrittlichen Beschichtungen, die Integration von IoT-fähiger Verschleißüberwachung, die Nachfrage nach Schnellwechselsystemen zur Reduzierung der Rüstzeit sowie der Druck hin zu kostengünstigen Alternativen zu Schweizer-Type-Maschinen. Diese Kräfte werden durch die Medizin-, Luftfahrt- und Elektrofahrzeugbranche angetrieben, die engere Toleranzen bei höheren Produktionsmengen fordern. Für Käufer bedeutet dies, Spannzangen nicht nur nach dem Anschaffungspreis zu bewerten, sondern nach den Gesamtlebenszykluskosten, der Wiederholgenauigkeit und der Kompatibilität mit automatischen Ladesystemen.
Wie stark ist die Nachfrage nach Mikropräzisions-Spannzangen gestiegen?
Die Nachfrage nach Spannzangen, die Werkstücke mit einem Durchmesser unter 3 mm halten können, ist seit 2021 laut Daten des Zerspanungshandels um etwa 18 % pro Jahr gestiegen. Dies steht in direktem Zusammenhang mit der Verbreitung von Mikroimplantaten, Miniatursteckverbindern und Kraftstoffeinspritzdüsen, die eine Rundlaufgenauigkeit innerhalb von 0,003 mm erfordern. Herkömmliche 5C- und 16C-Spannzangen werden durch kundenspezifisch konstruierte Kartuschenspannzangen mit gehärteten Stahlkörpern und geschliffenen Bohrungen ersetzt, die einen Rundlauf von 0,002 mm oder weniger erreichen. Fabriken wie BQUQ kalkulieren heute routinemäßig Aufträge, bei denen die Spannzange selbst 15 % bis 20 % des gesamten Werkzeugbudgets ausmacht – ein Wert, der vor einem Jahrzehnt noch unter 8 % lag.
Welche Materialien sind heute Standard für Hochleistungs-Spannzangen?
Der Industriestandard hat sich von einfachem AISI-4140-Stahl hin zu pulvermetallurgischem Schnellarbeitsstahl (PM-HSS) und Vollhartmetall für Produktionsspannzangen verschoben. PM-HSS-Spannzangen, beispielsweise aus ASP2030 oder ASP2052, bieten eine Härte von 64 bis 66 HRC und behalten ihre Spannkraft bei Betriebstemperaturen bis zu 400 Grad Celsius ohne Anlassen bei. Für die spanende Bearbeitung von Aluminium und Messing in hohen Stückzahlen reduzieren Hartmetallspannzangen mit TiAlN-Beschichtung die Reibung und verlängern die Werkzeugstandzeit um 300 % im Vergleich zu unbeschichteten Stahlspannzangen. Die folgende Tabelle fasst typische Materialauswahlkriterien basierend auf Werkstückmaterial und Spindeldrehzahl zusammen.
| Spannzangenmaterial | Härte (HRC) | Max. Betriebstemperatur (°C) | Am besten geeignet für | Relativer Kostenindex |
| PM-HSS (ASP2030) | 64-66 | 400 | Stahl, Edelstahl, hohes Drehmoment | 1,0 |
| Vollhartmetall | 78-80 | 600 | Aluminium, Messing, hohe Drehzahl | 1,8 |
| Hartmetall mit TiAlN | 78-80 | 700 | Abrasive Materialien, Trockenbearbeitung | 2,1 |
| Einsatzgehärteter 8620 | 58-62 | 250 | Prototypenbau, geringe Stückzahlen | 0,5 |
Warum werden Schnellwechsel-Spannzangensysteme zur Standardwahl?
Schnellwechsel-Spannzangensysteme, die oft einen 30-Sekunden-Lösemechanismus verwenden, reduzieren die Spindelstillstandszeit von durchschnittlich 12 Minuten pro Wechsel auf unter 2 Minuten. In einer Lohnfertigung mit 12 Werkzeugwechseln pro Schicht spart dies täglich etwa 2 Stunden produktive Zeit, was einer Steigerung der Maschinenauslastung um 25 % entspricht. Dieser Trend beschleunigt sich, da moderne CNC-Drehmaschinen mit angetriebenen Werkzeugen und Gegenspindeln nur dann kosteneffizient sind, wenn der Spannzangenwechsel nicht der Engpass ist. Die Ingenieure von BQUQ empfehlen, den Kegelwinkel und den Rückzugshub des Spannfutters zu bewerten; Systeme mit einem 2-Grad-Kegel und einem 4-mm-Rückzugshub bieten das beste Gleichgewicht zwischen Spannkraft und Lösungsgeschwindigkeit.
Wie verändern IoT- und Sensortechnologie die Spannzangenwartung?
Vorausschauende Wartung mithilfe von Vibrations- und Kraftsensoren, die am Spannfutter montiert sind, reduziert ungeplante Stillstandszeiten in Pilotfabriken um bis zu 35 %. Sensoren erkennen Spannzangenverschleiß, indem sie den Anstieg der Spannkraftschwankungen und den Anstieg hochfrequenter Vibrationen über 2 kHz messen, was auf einen Verlust der Rundlaufgenauigkeit hinweist. Wenn diese Schwellenwerte überschritten werden, alarmiert das System den Bediener, die Spannzange zu ersetzen, wodurch Ausschussteile und Spindelschäden vermieden werden. Beispielsweise kann eine sensorausgestattete Spannzange an einer 20.000-U/min-Spindel einen Bohrungsverschleiß von 0,002 mm erkennen, bevor dieser einen Teilefehler von 0,01 mm verursacht. Dieser Trend begünstigt Spannzangen mit einem gleichmäßigen Härteprofil über die Bohrung, da einsatzgehärtete Einheiten ungleichmäßig verschleißen und Fehlalarme auslösen.
Welche Branchen treiben das größte Auftragsvolumen bei Spannzangen?
Die Medizingeräteindustrie macht heute 28 % aller Präzisionsspannzangen-Verkäufe aus und übertrifft damit die Automobilindustrie mit 24 %. Diese Verschiebung ist auf die Produktion von Titan-Knochenschrauben und Dentalimplantaten zurückzuführen, die eine Oberflächengüte von Ra 0,2 Mikrometern und Gewindetoleranzen der Klasse 6g erfordern. Der Elektrofahrzeugsektor, insbesondere für die Bearbeitung von Motorwellen und Stromschienen, ist mit einem jährlichen Wachstum von 32 % das am schnellsten wachsende Segment. Diese Anwendungen erfordern Spannzangen, die unterbrochene Schnitte bewältigen und Sechskant- und Vierkantmaterial ohne Oberflächenmarkierung sicher halten können. Die Luft- und Raumfahrt bleibt das Segment mit dem höchsten Wert, wobei Spannzangen für Inconel-Teile aufgrund der Notwendigkeit kundenspezifischer Rändelungen und Durchlaufkühlung einen Preisaufschlag von 40 % gegenüber Standardstahlspannzangen erzielen.
Was ist der tatsächliche Kostenunterschied zwischen Standard- und kundenspezifischen Spannzangen?
Eine Standard-16C-Spannzange von der Stange kostet zwischen 25 und 45 US-Dollar, während eine kundenspezifisch geschliffene Spannzange für ein bestimmtes Teileprofil bei 150 US-Dollar beginnt und für komplexe Formen mit internen Kühlkanälen 500 US-Dollar übersteigen kann. Die Gesamtkosten pro Teil sprechen jedoch oft für die kundenspezifische Option. Bei einer Auflage von 50.000 Teilen spart eine kundenspezifische Spannzange, die die Ladezeit um 3 Sekunden pro Teil reduziert, 42 Stunden Maschinenzeit, was bei 80 US-Dollar pro Stunde 3.360 US-Dollar entspricht – weit mehr als der Aufpreis. Der Markttrend geht hin zu modularen Spannzangensystemen, bei denen nur die Einsatzbacke (Kosten: 60 bis 90 US-Dollar) kundenspezifisch gefertigt wird, während der Körper wiederverwendet wird. Dieser Ansatz reduziert die Vorlaufzeit für kundenspezifische Werkzeuge von 4 Wochen auf 5 Arbeitstage.
Wann sollte eine Fabrik Spannzangen ersetzen, anstatt sie aufzuarbeiten?
Der wirtschaftliche Break-even-Punkt für Aufarbeitung gegenüber Ersatz liegt typischerweise nach drei Nachschliffen. Eine Spannzange, die ein Nachschleifen der Bohrung und der Stirnflächen erfordert, kostet etwa 50 % des Neupreises, aber jeder Nachschliff reduziert die Härte um 1 bis 2 HRC und erhöht das Risiko einer Bohrungsverformung. Für Spannzangen, die in Anwendungen mit Toleranzen enger als 0,005 mm eingesetzt werden, empfiehlt BQUQ den Ersatz nach zwei Nachschliffen oder sofort, wenn die Spannkraft unter 80 % des Anfangswerts fällt. In der Hochvolumenproduktion im 24/7-Betrieb beträgt die erwartete Lebensdauer einer PM-HSS-Spannzange etwa 8.000 bis 10.000 Spannzyklen bei ordnungsgemäßer Schmierung. Ein vorbeugender Austausch der Spannzange bei 7.500 Zyklen ist 15 % günstiger, als sich mit einer verschrotteten Charge von Präzisionsteilen auseinanderzusetzen.
Wie beeinflusst die Spindeldrehzahl die Spannzangenauswahl und den Auswuchtgrad?
Bei Spindeldrehzahlen über 8.000 U/min wird der Auswuchtgrad der Spannzange kritisch; ein Auswuchtgrad G2,5 ist erforderlich, um vibrationsbedingten Werkzeugverschleiß und eine Verschlechterung der Oberflächengüte zu verhindern. Standardspannzangen sind auf G6,3 ausgewuchtet und verursachen bei 12.000 U/min einen messbaren Anstieg des Ratterns. Hochgeschwindigkeitsspannzangen verfügen heute über radiale Schlitze und einen symmetrischen Querschnitt, um die Auswuchtung zu erhalten, und einige Hersteller bieten vorgewuchtete Sätze mit einem zertifizierten Rundlauf von 0,001 mm an. Bei einer typischen Schweizer-Type-Drehmaschine mit 15.000 U/min reduziert die Verwendung einer ausgewuchteten Spannzange die Spindellagertemperatur um 8 bis 12 Grad Celsius und verlängert die Lagerlebensdauer um bis zu 30 %. Dies ist der Grund, warum der Markt einen Wandel von zweiteiligen Spannzangen hin zu einteiligen, vollständig geschliffenen Konstruktionen ohne bewegliche Innenteile erlebt.
FAQ
Wie lange hält eine typische Spannzange für Automatendrehmaschinen?
Eine Standardstahlspannzange hält 5.000 bis 6.000 Spannzyklen im normalen Produktionsbetrieb, während eine PM-HSS-Spannzange mehr als 10.000 Zyklen erreichen kann. Die Lebensdauer halbiert sich, wenn das Kühlmittel nicht ordnungsgemäß gefiltert wird, da abrasive Partikel den Bohrungsverschleiß beschleunigen. Eine regelmäßige Inspektion der Spannfläche auf Riefen wird alle 1.000 Zyklen empfohlen.
Kann ich dieselbe Spannzange für Werkstücke mit unterschiedlichen Durchmessern verwenden?
Sie können eine Spannzange für Durchmesser innerhalb ihres Spannbereichs verwenden, typischerweise 1 mm über und unter der Nenngröße, aber der Rundlauf erhöht sich an den Extremen um bis zu 0,01 mm. Für Toleranzen enger als 0,01 mm ist eine eigene Spannzange für jeden Durchmesser erforderlich. Geteilte Spannzangen mit mehreren Schlitzen bieten etwas mehr Flexibilität, sind jedoch nicht für Anwendungen mit hohem Drehmoment geeignet.
Was ist der Unterschied zwischen einer 5C- und einer 16C-Spannzange?
Die 5C-Spannzange hat eine maximale Spannkapazität von 26 mm (1-1/16 Zoll) und ein Gewinde von 1-1/8-12, während die 16C-Spannzange bis zu 38 mm (1-1/2 Zoll) mit einem 1-1/2-12-Gewinde spannt. Die 16C bietet aufgrund ihres größeren Körpers eine höhere Spannkraft und wird für schwerere Schnitte bevorzugt. Die 5C ist bei manuellen und kleinen CNC-Drehmaschinen häufiger anzutreffen, während die 16C bei größeren Produktionsmaschinen Standard ist.
Sind Hartmetallspannzangen den höheren Preis wert?
Hartmetallspannzangen sind die Investition wert, wenn abrasive Materialien wie vorgesinterte Keramik oder Aluminium mit hohem Siliziumgehalt bearbeitet werden, da sie 5 bis 10 Mal länger halten als Stahl. Sie behalten ihre Spannkraft auch bei erhöhten Temperaturen besser bei und verhindern so ein Verrutschen des Werkstücks. Bei der Standardstahlbearbeitung ist der höhere Preis durch den Leistungsgewinn selten gerechtfertigt.
Wie oft sollte ich meine Spannzangen kalibrieren?
Die Kalibrierung der Spannzangen- und Futterbaugruppe sollte alle 500 Betriebsstunden oder nach jedem Unfall oder Stoß durchgeführt werden. Die Überprüfung umfasst das Messen des Rundlaufs an der Spannzangennase mit einer Messuhr, der bei Präzisionsarbeiten innerhalb von 0,003 mm liegen sollte. Wenn der Rundlauf 0,008 mm überschreitet, sollte die Spannzange ersetzt oder der Futterkegel geprüft werden.
Wie lange ist die Vorlaufzeit für kundenspezifische Spannzangen für Automatendrehmaschinen?
Standardmäßige kundenspezifische Spannzangen mit einem bestimmten Bohrungsdurchmesser und Material benötigen 3 bis 5 Arbeitstage für ein Angebot und 2 bis 3 Wochen für die Produktion. Komplexe Spannzangen mit Kühlmitteldurchgangsbohrungen, speziellen Rändelungen oder mehrstufigen Bohrungen können 4 bis 6 Wochen dauern. Eine Eilbearbeitung einer kundenspezifischen Spannzange kostet in der Regel einen Aufschlag von 50 %, kann die Vorlaufzeit jedoch um eine Woche verkürzen.
Wie verhindere ich ein Durchrutschen der Spannzange bei Teilen mit engen Toleranzen?
Verhindern Sie ein Durchrutschen, indem Sie sicherstellen, dass die Spannzangenbohrung innerhalb von 0,005 mm des Werkstückdurchmessers liegt, und wenden Sie das richtige Spannmoment an – typischerweise 40 bis 60 Nm für eine 16C-Spannzange. Verwenden Sie für nicht runde Materialien eine Spannzange mit gerändelter oder geschliffener Spannfläche und stellen Sie sicher, dass der Rückzugshub vollständig eingerastet ist. Verwenden Sie für sehr kurze Teile eine kundenspezifische Spannzange mit einer tieferen Aufnahmeschulter, um die Kontaktfläche zu vergrößern.
