Kontaktkraft bei Steckverbinder- und Schalterfedern

Von BQUQ Engineering Team Geprüft von BQUQ Quality Engineering 03.12.2025 Aufrufe ISO 9001:2015 zertifiziert

Kontaktkraft bei Federn für Steckverbinder und Schalter

Kurze Antwort: Die Kontaktkraft ist die Normalkraft, die eine Feder an der elektrischen Schnittstelle aufbringt – typischerweise 0,2–1,5 N pro Kontakt bei Board-Level-Steckverbindern, 1–5 N bei Leistungsanschlüssen und 0,5–3 N bei Tastschaltern. Sie muss hoch genug sein, um Oxidschichten zu durchbrechen und einen stabilen Kontaktwiderstand im Milliohm-Bereich zu halten, aber niedrig genug, um Verschleiß, Beschädigung der Beschichtung und übermäßige Steckkraft zu vermeiden. In der Praxis spezifiziert man ein Fenster, nicht einen einzelnen Wert – zum Beispiel 1,2 N ±20 % bei Nennauslenkung – und validiert es dann mit Kraftmessungen an beiden Enden des Toleranzstapels. BQUQ bearbeitet und formt diese Federn in Dongguan auf ±0,005 mm bei CNC-Merkmalen und bietet innerhalb von 12 Arbeitsstunden ein Angebot an.

Warum die Kontaktkraft in der Elektronik wichtiger ist als die Federrate

Bei den meisten Federanwendungen beginnen Konstrukteure mit der Rate. Bei Steckverbindern und Schaltern sollten sie mit der Kraft beginnen.

Ein Steckverbinderkontakt ist in erster Linie ein elektrisches Bauteil und erst in zweiter Linie ein mechanisches. Die Aufgabe der Feder besteht darin, an der Kontaktstelle eine vorhersehbare Normalkraft zu erzeugen, denn diese Kraft ist es, die:

Oberflächenschichten durchbricht. Kupferlegierungen bilden innerhalb von Stunden nach der Exposition Oxid- und Sulfidschichten. Eine Kontaktkraft von etwa 0,5 N oder mehr ist im Allgemeinen erforderlich, um diese Schichten aufzubrechen und einen echten Metall-auf-Metall-Kontakt herzustellen. Darunter verlässt man sich auf Tunnelstromleitung durch einen dünnen Film, und der Widerstand wird instabil.
Den Kontaktwiderstand stabilisiert. Der Kontaktwiderstand fällt bei niedrigen Lasten steil mit zunehmender Kraft ab und flacht bei typischen goldbeschichteten Kontakten oberhalb von etwa 1 N ab. Der Betrieb im flachen Bereich bedeutet, dass kleine Fertigungsschwankungen nicht zu großen Widerstandsschwankungen führen.
Fretting und Vibration widersteht. Mikrobewegungen von wenigen Mikrometern an der Schnittstelle verursachen Reibkorrosion. Eine höhere Normalkraft verringert die relative Schlupfamplitude, weshalb Automobil- und Industriesteckverbinder Mindestkräfte statt Nennkräfte vorgeben.
Thermische Wechsel übersteht. Die unterschiedliche Ausdehnung von Gehäuse, Anschluss und Feder verändert die Auslenkung über die Temperatur. Ein Kraftfenster mit Reserve absorbiert diese Drift.

Der Gegendruck ist ebenso real. Zu viel Kraft erhöht die Steckkraft, verschleißt die Goldbeschichtung, kaltverschweißt weiche Zinnkontakte und kann den Gegenstift verformen. Bei einem mehrpoligen Steckverbinder skaliert die gesamte Steckkraft mit der Kontaktzahl – ein 60-poliger Steckverbinder mit 2 N pro Kontakt benötigt 120 N Steckkraft vor Reibungsfaktoren, was für einen Servicetechniker bereits unangenehm ist.

Das Konstruktionsziel ist daher ein Kraftfenster, definiert bei einer bestimmten Auslenkung, mit einer definierten Toleranz, gemessen nach den Beschichtungs- und Umformvorgängen, die tatsächlich ausgeliefert werden.

Wie die Kontaktkraft auf einer Zeichnung spezifiziert wird

Eine gut geschriebene Federspezifikation für einen elektronischen Kontakt enthält vier Zahlen, nicht eine.

Parameter	Was er definiert	Typischer Elektronikwert
Arbeitsauslenkung	Weg von der freien Position zur gesteckten Position	0,15–0,60 mm
Kontaktkraft bei Arbeitsauslenkung	Normalkraft an der elektrischen Schnittstelle	0,3–1,5 N (Signal), 1–5 N (Leistung)
Krafttoleranz	Akzeptable Streuung um den Nennwert	±15 % bis ±25 %
Mindestkraft am Lebensdauerende	Kraft nach Relaxation und Zyklen	≥ 60–70 % des anfänglichen Nennwerts

Zwei unterstützende Werte sollten ebenfalls auf der Zeichnung stehen: die freie Höhe (oder der freie Winkel bei Torsionsarten) und die maximale Spannung bei Arbeitsauslenkung, ausgedrückt als Prozentsatz der Streckgrenze des Materials oder als Zielspannung in MPa.

Der Grund, Kraft statt nur Abmessungen zu spezifizieren, ist, dass die Kraft das funktionale Ergebnis ist. Zwei Federn können auf einem Komparator identisch messen und unterschiedliche Kräfte liefern, aufgrund von Drahtdurchmesserabweichungen, Windungszahl, Wärmebehandlungsschwankungen oder Eigenspannungen aus dem Umformen. Die Kraftmessung erfasst all dies auf einmal.

Für einen tieferen Einblick, wie Rate und Kraft über eine Federfamilie hinweg zusammenspielen, siehe Federrate vs. Kraft.

Signal-, Leistungs- und Schaltkontakte

Die drei Kategorien verhalten sich unterschiedlich genug, um separate Regeln zu rechtfertigen.

Signalkontakte (Board-to-Board, FFC/FPC, Fine-Pitch) laufen mit 0,2–1,0 N. Das dominierende Risiko ist nicht der Widerstand, sondern der Verschleiß: niedrige Kraft plus Vibration plus wiederholte Steckzyklen verschleißen 0,4–0,8 µm Gold. Viele Fine-Pitch-Designs akzeptieren 0,3 N, weil die Kontaktgeometrie eine scharfe Krone oder Kante verwendet, die Spannung konzentriert und Filme lokal durchsticht.

Leistungskontakte laufen mit 1–5 N und manchmal höher. Hier sind Stromdichte und Wärme die Treiber. Höhere Kraft senkt den Einschnürungswiderstand, was die I²R-Erwärmung an der Schnittstelle reduziert. Ein 20-A-Messerkontakt bei 3 N läuft messbar kühler als derselbe Kontakt bei 1 N.

Tastschalter sind ein Hybrid. Der Metalldom oder Kragarm muss ein knackiges Schaltgefühl mit einer definierten Betätigungskraft (oft 1,0–3,5 N) und einer Rückstellkraft liefern, die hoch genug ist, um den Stromkreis zuverlässig zu öffnen. Die Lebensdauer von Schaltern wird vom Verhältnis von Betätigungs- zu Rückstellkraft und vom Spannungsniveau im Dom bestimmt.

Materialien und Geometrie: Woher die Kraft tatsächlich kommt

Die Kontaktkraft ist das Produkt aus Steifigkeit und Auslenkung. Beide werden von Material und Geometrie bestimmt, und beide sind durch die elektrische Anforderung eingeschränkt.

Kupferlegierungen dominieren

Material	Typischer Modul	Leitfähigkeit	Einsatzbereich
Phosphorbronze (C51000, C52100)	~110 GPa	15–20 % IACS	Allgemeine Signalkontakte, gute Ermüdungslebensdauer, niedrige Kosten
Berylliumkupfer (C17200, C17510)	~128 GPa	22–60 % IACS (gealtert)	Hochzyklische, hochkraftige Kontakte mit kleiner Auslenkung
Messing (C26000)	~110 GPa	28 % IACS	Kostengünstig, niedrige Zyklenzahl, moderate Kraft
Neusilber	~125 GPa	5–10 % IACS	Federklammern und Abschirmung, nicht stromführend
Edelstahl (301, 17-7PH)	~190–200 GPa	<3 % IACS	Halterungsklammern, EMI-Finger, Nicht-Signal-Federn

Berylliumkupfer ist die klassische Wahl, wenn die Kraft hoch und die Baugröße klein sein muss, weil es auf sehr hohe Streckgrenze gealtert werden kann und dabei eine nutzbare Leitfähigkeit behält. Die Kompromisse – einschließlich der regulatorischen und Beschaffungsfragen rund um Beryllium – werden in Berylliumkupferfedern behandelt.

Geometrische Hebel

Sobald das Material festgelegt ist, steuert der Konstrukteur die Kraft über:

Balkenlänge und -dicke. Bei einem Kragarmkontakt skaliert die Kraft mit der Dicke hoch drei und umgekehrt mit der Länge hoch drei. Eine 10%ige Dickenänderung verschiebt die Kraft um etwa 33 %. Deshalb ist die Banddickentoleranz wichtiger, als die meisten Zeichnungen anerkennen.
Kontaktradius oder Krone. Ein schärferer Kontakt konzentriert die Spannung und senkt die zum Durchbrechen von Filmen benötigte Kraft, auf Kosten höheren lokalen Verschleißes.
Anzahl der aktiven Windungen bei helixförmigen Kontakten, was die Rate linear festlegt.
Vorspannung. Eine bei der Montage eingebaute Anfangsauslenkung beseitigt freies Spiel und lässt die Kraft-Auslenkungs-Kurve in ihrem linearen Bereich beginnen.

Spannung und Relaxation

Der begrenzende Faktor ist normalerweise nicht die Streckgrenze bei der Montage, sondern die Spannungsrelaxation über Zeit und Temperatur. Ein Kontakt, der bei 85 °C bei 70–80 % der Streckgrenze gehalten wird, verliert kontinuierlich Kraft. Die Konstruktionspraxis für langlebige Steckverbinder besteht darin, die Arbeitsspannung unter etwa 40–50 % der 0,2%-Streckgrenze des Materials bei Temperatur zu halten oder eine Legierung mit starker Relaxationsbeständigkeit wie gealtertes Berylliumkupfer oder eine Hochleistungs-Phosphorbronze zu wählen.

Fertigungstoleranzen, die die Kontaktkraft beeinflussen

Hier trifft ein gutes Design auf die Realität. Die Kontaktkraft ist ein Toleranzstapel, und jedes Element trägt dazu bei.

Ursache der Variation	Typischer Beitrag zur Kraftstreuung	Kontrollmethode
Banddicke	±3–8 %	Eingangsprüfung, zertifizierte Coils
Rückfederung beim Umformen	±5–15 %	Werkzeugkompensation, Justage im Werkzeug
Wärmebehandlung / Alterung	±5–12 %	Ofenprofilkontrolle, Härteprüfungen
Beschichtungsdicke	±1–3 %	Badkontrolle, XRF-Verifizierung
Montageauslenkung	±5–10 %	Vorrichtungskontrolle, 100%ige Kraftprüfung
Messwiederholbarkeit	±2–5 %	Gauge R&R, definierte Prüfgeschwindigkeit

Zufällig gestapelt ergeben diese leicht eine Kraftstreuung von ±20 % – was genau der Grund ist, warum ±20 % eine realistische Zeichnungstoleranz ist und ±5 % nicht, es sei denn, man ist bereit, 100 % zu prüfen und zu sortieren.

Zwei praktische Konsequenzen:

1. Spezifizieren Sie die Kraft bei einer Auslenkung, die Sie tatsächlich messen können. Wenn die Zeichnung „1,2 N bei 0,4 mm“ angibt, die Prüfvorrichtung aber bei freier Höhe misst, ist die Zahl bedeutungslos.

2. Entscheiden Sie früh, ob Sie eine 100%ige Kraftprüfung benötigen. Für sicherheitskritische oder hochvolumige automobilenahe Teile ist eine 100%ige automatisierte Kraftprüfung mit Gut/Schlecht-Sortierung Standard. Für Unterhaltungselektronik ist eine statistische Stichprobenprüfung mit SPC beim Umformprozess normalerweise ausreichend. BQUQs Ansatz hierzu wird in Federkraftprüfung beschrieben.

Wie die Kontaktkraft gemessen wird

Drei Methoden decken die meisten Produktionsanforderungen ab.

Kraft-Auslenkungs-Prüfung. Ein motorisierter Prüfstand fährt die Feder oder den Kontakt auf eine definierte Auslenkung und zeichnet die Kraft auf. Dies ergibt die vollständige Kurve, aus der man die Kraft bei Arbeitsauslenkung, die Rate und jede Nichtlinearität abliest. Die Geschwindigkeit ist wichtig: Prüfungen bei 50 mm/min und 5 mm/min können bei beschichteten oder polymerbeschichteten Teilen unterschiedliche Ergebnisse liefern.

Kraft-bei-Höhe-Prüfung. Eine einfachere, schnellere Prüfung: bis zum harten Anschlag zusammendrücken und die Kraft ablesen. Geeignet für die Hochvolumen-Sortierung, bei der nur ein Punkt auf der Kurve zählt.

In-situ-Kontaktwiderstandsprüfung. Der funktional ehrlichste Test: Steckverbinder zusammenstecken, einen definierten Strom durchleiten (typischerweise max. 100 mA, um Erwärmung zu vermeiden) und den Millivolt-Abfall über die Schnittstelle messen. Dies validiert, dass das Kraftfenster tatsächlich einen stabilen Widerstand nach Beschichtung, thermischen Wechseln und Steckzyklen liefert.

Eine produktionsreife Spezifikation kombiniert normalerweise eine mechanische Kraftprüfung mit einer periodischen Widerstandsprüfung, denn eine Feder kann die Kraftprüfung bestehen und trotzdem elektrisch versagen, wenn die Kontaktgeometrie oder die Beschichtung falsch ist.

Design-Checkliste für Steckverbinder- und Schalterfedern

Bevor eine Zeichnung freigegeben wird, bestätigen Sie:

Die Kontaktkraft ist bei Arbeitsauslenkung spezifiziert, mit einer Toleranz, die nicht enger ist, als der Prozess halten kann.
Die Mindestkraft am Lebensdauerende ist angegeben, unter Berücksichtigung der Relaxation bei maximaler Betriebstemperatur.
Die Arbeitsspannung liegt unter der relaxationssicheren Schwelle für die gewählte Legierung.
Die freie Höhe oder der freie Winkel ist mit einer Toleranz spezifiziert, die der Umformprozess einhalten kann.
Materialzustand und Walzrichtung relativ zur Biegelinie sind angegeben.
Die Beschichtung ist nach Dicke und Art spezifiziert, mit einem Hinweis nur auf die Kontaktschnittstelle.
Die Prüfmethode, die Vorrichtungsauslenkung und die Prüfgeschwindigkeit sind auf der Zeichnung oder in einer referenzierten Spezifikation definiert.
Die Steckzyklenlebensdauer und etwaige thermische Wechselanforderungen sind angegeben.

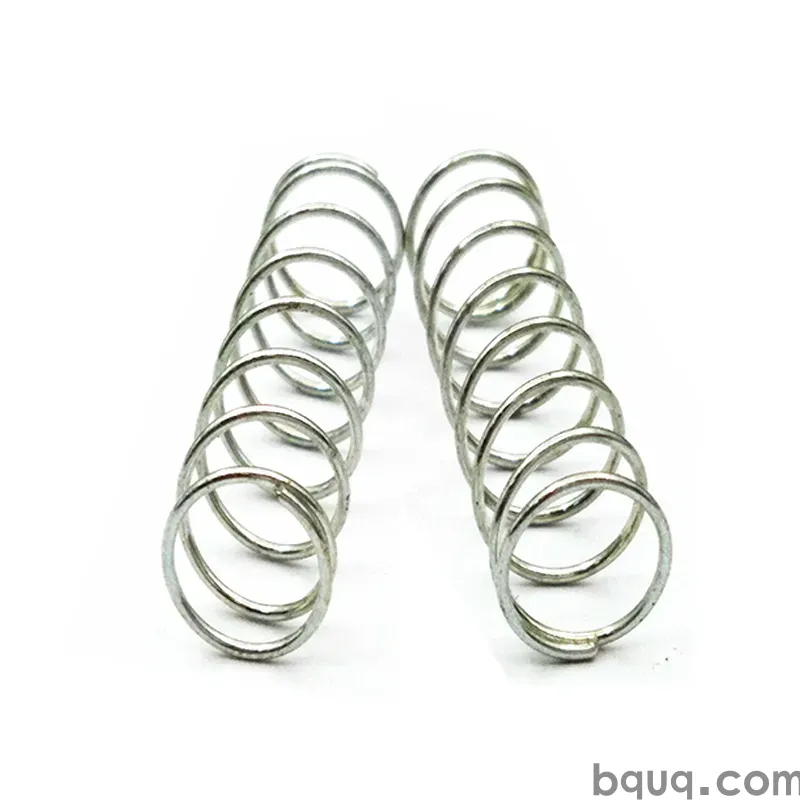

Für helix- und wendelförmige Kontakte gilt dieselbe Disziplin mit der Rate anstelle der Balkensteifigkeit – siehe Druckfedern für die Standard-Geometriefamilie und Zugfedern nach Maß, wenn der Kontakt gezogen statt gedrückt wird. Drehschalter-Rastungen und Mehrpositionskontakte fallen normalerweise in die Familie der Torsionsfedern.

Zusammenarbeit mit einem Federhersteller bei der Kontaktkraft

Der häufigste Fehlermodus bei der Beschaffung elektronischer Kontaktfedern ist eine Zeichnung, die Abmessungen, aber nicht die Funktion spezifiziert. Der Lieferant fertigt dann Teile, die korrekt messen und im Feld versagen.

Eine kurze funktionale Spezifikation – Kraft bei Auslenkung, Toleranz, Prüfmethode und Mindestwert am Lebensdauerende – beseitigt den größten Teil dieses Risikos und ermöglicht es dem Hersteller, den Prozessweg zu wählen. Sie ermöglicht es ihm auch, Ihnen ehrlich zu sagen, ob Ihr Ziel erreichbar ist: Ein ±10%-Kraftfenster bei einem 0,15 mm dicken Phosphorbronze-Kragarm mit 0,3 mm Auslenkung ist eine ganz andere Sache als dasselbe Fenster bei einem 0,5 mm dicken Teil.

BQUQ betreibt vier Produktionslinien in einer Fabrik in Dongguan, die CNC-Bearbeitung, Metallstanzen, Sonderfedern und Kühlkörper abdecken, was bedeutet, dass Kontaktfedern gestanzt, umgeformt, wärmebehandelt und kraftgeprüft werden können, ohne das Gebäude zu verlassen. CNC-Merkmale halten ±0,005 mm, wo die Kontaktgeometrie es erfordert. Angebote kommen innerhalb von 12 Arbeitsstunden zurück, und die Mindestbestellmenge ist flexibel genug für Prototypen- und Pilotfertigung.

Häufig gestellte Fragen

F: Was ist eine typische Kontaktkraft für einen Board-to-Board-Steckverbinder?

A: Die meisten Fine-Pitch-Board-to-Board- und FFC/FPC-Steckverbinder laufen mit 0,2–1,0 N pro Kontakt, wobei 0,4–0,6 N ein üblicher Nennwert ist. Leistungskontakte in derselben Familie können mit 1–5 N laufen. Der Wert hängt von der Kontaktgeometrie, der Beschichtung und der Anzahl der erforderlichen Steckzyklen ab. Spezifizieren Sie immer ein Fenster statt einer einzelnen Zahl.

F: Wie eng eine Kontaktkrafttoleranz kann ein Federhersteller tatsächlich halten?

A: Bei umgeformten Bandkontakten sind ±20 % Routine und ±15 % mit gutem Werkzeug und Justage im Werkzeug erreichbar. Enger als ±10 % erfordert im Allgemeinen eine 100%ige automatisierte Kraftprüfung und Sortierung, was Kosten verursacht. Wendelförmige Druckfedern können oft ±10 % bei der Rate leichter halten als umgeformte Kontakte ±10 % bei der Kraft.

F: Bedeutet höhere Kontaktkraft immer niedrigeren Kontaktwiderstand?

A: Nein. Der Widerstand fällt bei goldbeschichteten Kontakten bis etwa 1 N steil mit der Kraft ab und flacht dann ab. Darüber hinaus bringt zusätzliche Kraft elektrisch sehr wenig, während sie Verschleiß, Steckkraft und Beschichtungsschäden erhöht. Das Ziel ist, mit Reserve im flachen Bereich zu liegen, nicht die Kraft zu maximieren.

F: Was verursacht einen Rückgang der Kontaktkraft über die Lebensdauer eines Steckverbinders?

A: Spannungsrelaxation im Federmaterial ist die Hauptursache, angetrieben von Temperatur und dem Verhältnis von Arbeitsspannung zu Streckgrenze. Fretting-Verschleiß und Beschichtungsübertrag an der Schnittstelle beeinträchtigen die Leistung ebenfalls. Die Arbeitsspannung unter etwa 40–50 % der Streckgrenze bei Temperatur zu halten und eine Legierung mit guter Relaxationsbeständigkeit zu wählen, begrenzt den Rückgang.

F: Kann BQUQ Kontaktfedern nach einer spezifizierten Kraft statt nur nach Abmessungen fertigen?

A: Ja. Senden Sie die Arbeitsauslenkung, die Zielkraft, die Toleranz und die Prüfmethode, und BQUQ wählt Material und Prozessweg, um sie zu erreichen, und verifiziert dann mit Kraftprüfung. Vier Produktionslinien in einer ISO9001-Fabrik in Dongguan decken Stanzen, Umformen, Wärmebehandlung und Prüfung ab. Angebote werden innerhalb von 12 Arbeitsstunden ausgestellt.
