Kurzantwort: Automobilfedern teilen sich in drei funktionale Familien auf — Ventilfedern, die Milliarden von hochbelasteten Zyklen überstehen müssen, Rückholfedern, die über Millionen kurzer Hübe eine wiederholbare Kraft liefern müssen, und Sensorfedern, die eine präzise, stabile Last bei nahezu keinem Federweg halten müssen. Typische Ventilfedern verwenden ölvergüteten oder chrom-silizium-legierten Draht mit Kugelstrahlen und Warmsetzen; Rückholfedern verwenden oft Edelstahl- oder Musikdraht; Sensorfedern verwenden üblicherweise Edelstahl für Korrosionsbeständigkeit und geringe magnetische Störung. BQUQ fertigt alle drei in einem ISO9001-Werk in Dongguan, hält ±0,005 mm bei CNC-bearbeiteten federbezogenen Komponenten und bietet Angebote für kundenspezifische Federprogramme innerhalb von 12 Arbeitsstunden.

Was machen Automobilfedern tatsächlich im Fahrzeug?

Ein modernes Auto enthält Hunderte von Federn. Die meisten sind für den Käufer unsichtbar, aber jede einzelne ist ein sicherheitsrelevantes oder funktionskritisches Teil. Sie fallen in drei grobe Aufgabenbereiche:

• Energie speichern und freisetzen — Ventilfedern, Kupplungsfedern, Bremsrückholfedern.
• Eine Position oder Vorspannung halten — Sensorfedern, Steckverbinderfedern, Sitz- und Verkleidungsfedern.
• Einen Mechanismus in einen definierten Zustand zurückführen — Drosselklappen-Rückholfedern, Pedalrückholfedern, Stellglied-Rückholfedern.

Das technische Problem ist für jede anders. Eine Ventilfeder muss extremen zyklischen Belastungen bei hoher Temperatur standhalten. Eine Rückholfeder muss kostengünstig, gleichmäßig und über eine lange Lebensdauer mit kleinen Auslenkungen zuverlässig sein. Eine Sensorfeder muss dimensionsstabil und chemisch inert sein, denn eine driftende Sensorfeder wird zu einem driftenden Sensorwert.

Warum die drei Familien unterschiedlich spezifiziert werden

Diese Tabelle ist der ganze Artikel im Kleinen. Alles Folgende erweitert eine Zeile nach der anderen.

Ventilfedern: die am härtesten arbeitende Feder im Motor

Eine Ventilfeder sitzt zwischen Zylinderkopf und Ventilfederhalter und schließt das Ventil gegen das Nockenprofil tausende Male pro Minute. Bei 6.000 U/min an einem Viertaktmotor zykliert jede Ventilfeder etwa 3.000 Mal pro Minute — etwa 180.000 Zyklen pro Fahrstunde.

Materialwahl

Chrom-Silizium-legierter Stahl (oft Chrom-Silizium oder CrSi genannt) ist der Standard für Ventilfedern von Benzinmotoren, weil er hohe Ermüdungsfestigkeit mit guter Setzbeständigkeit bei erhöhter Temperatur kombiniert. Ölvergüteter Kohlenstoffstahl wird für Anwendungen mit niedrigerer Spannung und niedrigeren Kosten verwendet. Für Extrembelastungs- oder Hochtemperatur-Nischen erscheinen Speziallegierungen, und diese Familie behandeln wir separat in unseren Hinweisen zu Hastelloy- und Inconel-Federn.

Die drei Prozesse, die eine Ventilfeder überleben lassen

1. Kugelstrahlen — das Beschießen der Oberfläche mit kontrolliertem Strahlmittel erzeugt Druckeigenspannungen, die die Ermüdungsrissbildung verzögern. Es ist der einzelne Prozessschritt mit der größten Hebelwirkung an einer Ventilfeder.

2. Warmsetzen (Hot Preset / Scragging) — die Feder wird bei Temperatur auf eine vorgeschriebene Höhe zusammengedrückt, sodass die ersten Zyklen des "Setzens" in der Fabrik stattfinden, nicht im Motor. Die Mechanik beschreiben wir in unserem Artikel zum Warmsetzprozess.

3. Schleifen und Ausrichtung — geschlossene und geschliffene Enden ergeben eine ebene Auflagefläche und halten die Feder unter Last rechtwinklig.

Was auf einer Ventilfederzeichnung spezifiziert werden sollte

Die obigen Toleranzen sind Richtwerte für Serien-Automobilfedern. Engere Bänder sind möglich, kosten aber Geld und sollten durch die Empfindlichkeit des Motors begründet sein, nicht durch Gewohnheit.

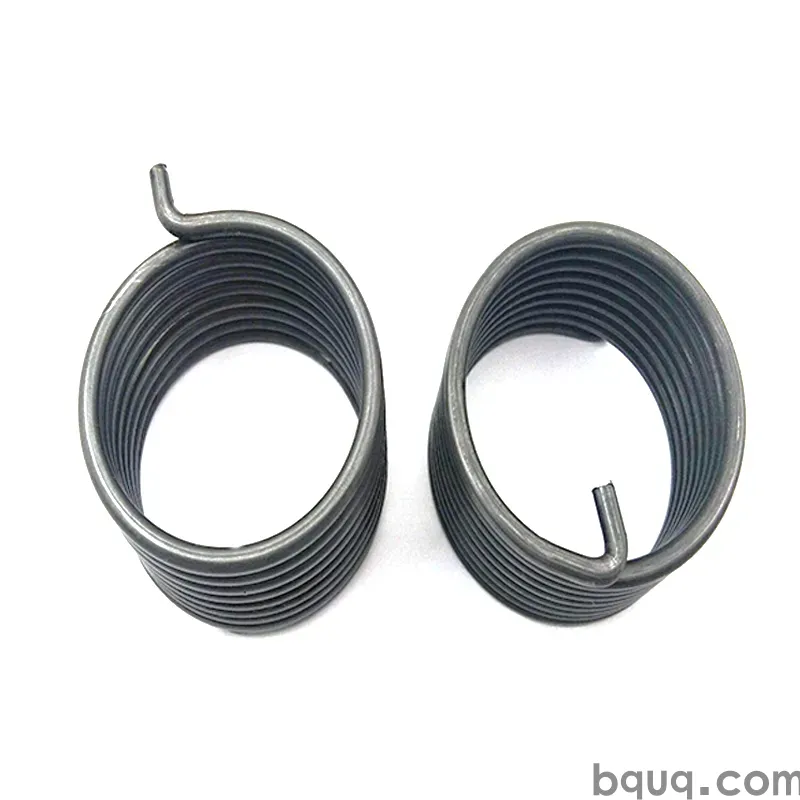

Rückholfedern: günstige Teile mit teuren Ausfallmodi

Rückholfedern sind überall — Drosselklappengehäuse, Brems- und Kupplungspedale, Feststellbremsmechanismen, Sitzverriegelungen, Türgriffe, Stellhebel, EV-Ladeklappenabdeckungen. Sie sind normalerweise niedrig belastet, aber sie sind auch normalerweise das Teil, das niemand erneut validiert, und genau deshalb fallen sie im Feld aus.

Die drei echten Risiken

• Permanentes Setzen. Eine Rückholfeder, die während der Montage auf Block oder nahezu auf Block gedrückt wird, verliert freie Länge und hört auf zurückzuführen. Dies ist ein Konstruktionsfehler, kein Fertigungsfehler, und es ist die häufigste Rückholfeder-Beschwerde, die wir sehen.
• Korrosion. Federn im Unterboden, Motorraum und Türhohlraum sind Salzsprühnebel, Kondensation und Straßenchemikalien ausgesetzt. Musikdraht ohne Beschichtung rostet. Edelstahl oder beschichteter Kohlenstoffstahl ist die Lösung.
• Verschleiß an den Enden. Eine Rückholfeder mit ungeschliffenem Ende, die auf einem Stanzhalter reibt, verschleißt beide Teile.

Auswahl zwischen Musikdraht, Edelstahl und beschichtetem Kohlenstoffstahl

Für hochfeste Edelstahl-Rückholfedern sind ausscheidungshärtende Sorten den Aufpreis wert; wir vergleichen sie in unserem Leitfaden zu 17-7PH-Federstahl.

Konstruktionsregeln, die Rückholfederausfälle verhindern

• Halten Sie die maximale Arbeitsauslenkung unter etwa 60–70 % der Auslenkung bei Blockhöhe. Höhere Werte begünstigen Setzen.
• Verwenden Sie geschlossene Enden und geschliffene Enden, wenn die Feder auf einer harten ebenen Fläche aufliegt.
• Spezifizieren Sie eine Last bei einer definierten Länge, nicht nur eine freie Länge. Die freie Länge allein steuert nicht die Kraft, die der Mechanismus tatsächlich spürt.
• Geben Sie der Feder einen Führungsstab oder eine Taschenbohrung, damit sie nicht knicken kann.

Sensorfedern: präzise Last, minimaler Federweg

Sensorfedern sind die am wenigsten glamouröse und die toleranzempfindlichste Familie. Sie erscheinen in Drucksensoren, Positionssensoren, Pedalwegsensoren, Sitzbelegungssensoren und Steckverbinder-Kontaktsystemen. Ihre Aufgabe ist es, eine definierte Kraft gegen ein Sensorelement oder ein bewegtes Ziel zu halten, mit möglichst geringer Variation über Temperatur und Lebensdauer.

Warum sie in Edelstahl spezifiziert werden

Drei Gründe dominieren:

1. Korrosionsbeständigkeit — Sensoren leben in Motorräumen, Radkästen und Unterbodenpositionen.

2. Geringe magnetische Permeabilität — Edelstahl 302 und 304 ist im geglühten Zustand praktisch nichtmagnetisch, sodass Hall-Effekt- oder induktive Sensorik nicht gestört wird.

3. Stabiler Modul und geringes Kriechen — die Last darf über eine 15-jährige Fahrzeuglebensdauer nicht driften.

Was die Genauigkeit von Sensorfedern tatsächlich steuert

• Drahtdurchmessertoleranz. Die Federrate skaliert mit der vierten Potenz des Drahtdurchmessers. Ein Drahtdurchmesserfehler von 1 % ist ungefähr ein Federratenfehler von 4 %. Deshalb verlangen Sensorfedern eine strengere Eingangskontrolle des Drahtes als Allzweckfedern.
• Windungsdurchmesser-Kontrolle. Die Federrate skaliert umgekehrt mit der dritten Potenz des mittleren Windungsdurchmessers.
• Anzahl aktiver Windungen. Die Federrate skaliert umgekehrt mit den aktiven Windungen — unser Artikel zu aktiven Windungen erläutert die Zählregeln, die eine häufige Quelle von RFQ-Abweichungen sind.
• Endenbedingung. Geschlossene, geschliffene, rechtwinklige Enden ergeben die am besten wiederholbare Einbauhöhe.
• Spannungsindex. Ein hoher Federindex (D/d) macht die Feder empfindlich gegenüber kleinen Maßverschiebungen. Unser Beitrag zu Federindex und Spannung erklärt den Kompromiss zwischen Index, Spannung und Fertigbarkeit.

Lasttoleranz: Was realistisch ist

Die Bänder sind typisch und hängen von Geometrie, Drahtgröße und davon ab, ob eine 100-%-Prüfung angewendet wird. Ein ±3-%-Band bei einer kleinen Sensorfeder impliziert fast immer eine 100-%-Lastsortierung und nicht eine reine Fertigungsfähigkeitsaussage.

Wie BQUQ Automobilfedern fertigt

BQUQ ist ein ISO9001-Präzisionsfertigungswerk in Dongguan, China, das vier Produktionslinien unter einem Dach betreibt: CNC-Bearbeitung, Metallstanzen, kundenspezifische Federn und Kühlkörperfertigung. Diese Kombination ist für Automobilarbeit wichtig, weil eine Feder selten allein geliefert wird — sie wird in einen Halter, einen Ventilfederhalter, ein Gehäuse oder eine gestanzte Klemme geliefert.

Prozessablauf für ein Automobilfederprogramm

1. RFQ-Prüfung — Zeichnung, Lastpunkte, Material, Oberflächenbeschaffenheit, Jahresvolumen. Angebote werden innerhalb von 12 Arbeitsstunden ausgestellt.

2. DFM-Feedback — wir kennzeichnen Probleme mit Index, Spannung, Blockhöhenspiel und Endenbedingungen vor der Werkzeugerstellung.

3. Drahtauswahl — zertifizierte Chargen, mit Durchmesserverifizierung bei Sensor- und Ventilfederprogrammen.

4. Wickeln — CNC-Federformmaschinen für Druck-, Zug- und Torsionsgeometrien.

5. Sekundäroperationen — Spannungsarmglühen, Kugelstrahlen, Warmsetzen, Endenschleifen, Galvanisieren oder Pulverbeschichten.

6. Inspektion — Maßhaltigkeit, Last bei Länge, freie Länge, Rechtwinkligkeit und, wo erforderlich, Ermüdungs- oder Salzsprühnebel-Stichproben.

7. Verpackung und Dokumentation — Chargenrückverfolgbarkeit, Inspektionsberichte, PPAP-ähnliche Dokumentationspakete auf Anfrage.

Wo die vier Linien zusammenkommen

Die Beschaffung der Feder, des gestanzten Halters und des bearbeiteten Sitzes aus einem Werk beseitigt die Toleranzstapel-Diskussionen, die auftreten, wenn drei Lieferanten jeweils die anderen beiden beschuldigen.

Werkstoffe und Oberflächen für den Automobilfedereinsatz

Oberflächen für den Automobilfedereinsatz umfassen Verzinkung, Zink-Nickel, Nickel, Brünierung und Pulverbeschichtung. Die Beschichtungsdicke muss in den Wickelabmessungen berücksichtigt werden — eine 15-µm-Beschichtung auf einem 1-mm-Draht ist eine Durchmesseränderung von 3 % und eine messbare Federratenverschiebung. Wir behandeln die Kompromisse in unserem Artikel zu Federbeschichtung und Pulverbeschichtung.

Prüfung und Validierung: Was Sie von Ihrem Lieferanten verlangen sollten

Für Automobilprogramme ist das Inspektionspaket normalerweise genauso wichtig wie das Teil. Eine vernünftige Basis-Anforderung:

• Materialzertifizierung mit Schmelzennummer
• Maßbericht zu Drahtdurchmesser, Windungsdurchmesser, freier Länge und Rechtwinkligkeit
• Last bei spezifizierten Längen, mit angegebenem Stichprobenumfang
• Härte und, wo zutreffend, Mikrostruktur
• Verifizierung der Kugelstrahlabdeckung (Almen-Intensität) für Ventilfedern
• Salzsprühnebelstunden für beschichtete Teile
• Ermüdungs- oder Zyklusprüfung für sicherheitsrelevante Federn

Seien Sie explizit bezüglich Stichprobenumfang und Abnahmekriterien in der RFQ. "Lastgeprüft" ohne angegebenen Stichprobenumfang und Toleranzband ist keine Spezifikation.

Häufig gestellte Fragen

F: Aus welchem Material werden Automobil-Ventilfedern normalerweise hergestellt?

A: Chrom-Silizium-legierter Stahl ist das häufigste Ventilfeder-Material, weil er eine starke Balance aus Ermüdungsfestigkeit, Setzbeständigkeit und Kosten bei erhöhten Motortemperaturen bietet. Ölvergüteter Kohlenstoffstahl deckt Motoren mit niedrigerer Spannung ab, während Chrom-Vanadium und Speziallegierungen in Schwerlast- oder Hochtemperaturanwendungen erscheinen. Fast alle Serien-Ventilfedern werden kugelgestrahlt und warmgesetzt, um die Last zu stabilisieren, bevor sie in den Einsatz gehen.

F: Kann eine Rückholfeder ohne Neukonstruktion durch eine Edelstahlversion ersetzt werden?

A: Nicht direkt. Edelstahlsorten haben typischerweise einen niedrigeren Modul und eine andere zulässige Spannung als Musikdraht, sodass ein direkter Austausch normalerweise sowohl die Federrate als auch die Last bei Länge ändert. Wenn Korrosionsbeständigkeit das Ziel ist, passen Sie entweder die Federrate durch Anpassung der Wickelgeometrie an oder behalten Sie die Kohlenstoffstahlkonstruktion bei und fügen Sie Zink-Nickel- oder Pulverbeschichtung hinzu. Prüfen Sie nach jeder Materialänderung immer das Blockhöhenspiel erneut.

F: Warum benötigen Sensorfedern engere Toleranzen als andere Federn?

A: Weil der Sensor die Kraft liest, die die Feder ausübt, wird die Federvariation zu Messfehlern. Die Federrate hängt von der vierten Potenz des Drahtdurchmessers und der dritten Potenz des Windungsdurchmessers ab, sodass kleine Maßverschiebungen große Lastverschiebungen erzeugen. Sensorfedern werden daher aus engeren Drahtchargen gebaut, bei Bedarf 100 % auf Last bei Länge geprüft und in niedrigpermeablem Edelstahl spezifiziert, um magnetische Sensorelemente nicht zu stören.

F: Wie lange dauert es, ein Angebot für kundenspezifische Automobilfedern zu erhalten?

A: BQUQ stellt Angebote innerhalb von 12 Arbeitsstunden für Standard-RFQs für kundenspezifische Federn aus, die mit Zeichnung, Lastpunkten, Material, Oberfläche und Jahresvolumen eingereicht werden. Prototypen- und Muster-Vorlaufzeiten hängen von Werkzeugen und Materialverfügbarkeit ab, während Produktionsvorlaufzeiten von Volumen und Sekundäroperationen wie Kugelstrahlen, Warmsetzen oder Galvanisieren abhängen. Frühes DFM-Feedback verkürzt den gesamten Zyklus stärker als jeder einzelne Prozessschritt.

F: Was ist die Mindestbestellmenge für Automobilfedern?

A: BQUQ arbeitet mit flexiblen MOQs, was bedeutet, dass das praktische Minimum von Drahtgröße, Werkzeugen und davon abhängt, ob Sekundäroperationen erforderlich sind. Kleine Prototypen- und Validierungschargen sind möglich, und der Stückpreis verbessert sich mit steigendem Volumen. Für Automobilprogramme empfehlen wir, Prototypen-, Validierungs- und Produktionsvolumen zusammen anzubieten, damit der Prozessweg einmal festgelegt wird und sich zwischen den Phasen nicht ändert.
