CPU-Kühler-Design: Tower, Low-Profile und AIO

Kurze Antwort: Wählen Sie den CPU-Kühler zuerst nach drei Zahlen: Dauer-TDP, verfügbare Höhe und Luftstromweg. Ein Tower-Luftkühler mit 4–6 Heatpipes bewältigt typischerweise 120–220 W bei 150–160 mm Höhe; ein Low-Profile-Kühler passt unter 40–70 mm, ist aber meist auf etwa 65–100 W begrenzt; eine 240–360 mm AIO bewegt 200–350 W, wobei der Radiator an anderer Stelle montiert wird. Die Kosten richten sich nach Kupfermasse und Rippenfläche, nicht nach der Marke. Für kundenspezifische oder OEM-Bauten fertigt und stanzt BQUQ Kühlkörperkomponenten in einem ISO9001-Werk in Dongguan mit ±0,005 mm auf CNC-Merkmalen und bietet Angebote innerhalb von 12 Arbeitsstunden an.

Wie bewegt ein CPU-Kühler tatsächlich Wärme?

Jeder CPU-Kühler ist eine Kette aus vier Widerständen, und das schwächste Glied bestimmt die Temperatur. Die Wärme verlässt den Die durch den integrierten Wärmeverteiler (IHS), überquert das Wärmeleitmaterial (TIM), verteilt sich in eine Grundplatte, wandert durch Heatpipes oder eine Kühlplatte und verlässt schließlich die Rippen in die bewegte Luft.

Diese Kette ist der Grund, warum ein größerer Lüfter selten eine heiße CPU repariert. Wenn die Grundplatte klein ist oder das Lot zwischen Rohr und Rippe schlecht ist, kühlt zusätzlicher Luftstrom nur Rippen, die nie Wärme abbekommen haben.

Das praktische Modell, das Ingenieure verwenden, ist ein Wärmewiderstandsnetzwerk: Junction-to-Case, Case-to-Sink, Sink-to-Air. Jede Stufe addiert °C pro Watt. Ein Kühler mit der Bewertung „180 W“ ist einfach einer, dessen Gesamtwiderstand einen typischen Die bei dieser Last unter seinem Drosselpunkt hält. Sobald Sie das Widerstandsbudget kennen, werden Geometrieentscheidungen zur Arithmetik statt zum Rätselraten. Unsere Aufschlüsselung, wie ein Wärmewiderstandsnetzwerk für Kühlkörper aufgebaut ist, führt Schritt für Schritt durch die Mathematik.

Konduktion, Spreizung und Konvektion

Konduktion hängt von Material und Querschnitt ab. Kupfer leitet mit etwa 385 W/m·K, Aluminium mit etwa 200 W/m·K. Kupfer gewinnt auf dem Papier, ist aber etwa dreimal dichter und teurer.
Spreizung sind die versteckten Kosten. Ein 40 × 40 mm Die, der 150 W in eine 60 mm Grundplatte abgibt, erzeugt einen Hotspot. Dickere Grundplatten und Vapor Chambers existieren allein, um diesen Fluss seitlich zu verteilen.
Konvektion ist Rippenfläche mal Luftstrom. Rippenanzahl, Rippendicke, Rippenabstand und statischer Druck wirken alle zusammen – dichte Rippen benötigen hohen statischen Druck, sonst ersticken sie.

Tower, Low-Profile oder AIO: Welche Architektur passt?

Die drei gängigen Architekturen sind nicht abstrakt besser oder schlechter. Sie lösen unterschiedliche Einschränkungen.

Architektur	Typische Höhe	Typische Dauer-TDP	Luftstromanforderung	Am besten geeigneter Build
Tower-Luft (4–6 Heatpipes)	150–165 mm	120–220 W	Ein 120/140 mm PWM-Lüfter, 1–3 m/s Stirngeschwindigkeit	Standard-ATX-Midi-Tower, Gaming, Workstation
Low-Profile (Top-Down)	35–70 mm	65–100 W	80–92 mm Lüfter, enger Freiraum	SFF, 1U/2U-Rack, industrieller Panel-PC
AIO-Flüssigkeit (240/280/360 mm)	Pumpe 30–55 mm; Radiator extern	200–350 W	2–3 Lüfter am Radiator, Push oder Push-Pull	CPUs mit hoher TDP, Builds mit begrenztem RAM-Freiraum
Passiv / lüfterlos	Variiert, oft 80–150 mm	15–45 W	Nur Gehäusekonvektion	Lüfterlose Industrie, Kiosk, Embedded

Zwei Faustregeln halten in der Praxis stand. Erstens: Die Höhe ist normalerweise die bindende Einschränkung, nicht die TDP – messen Sie vom IHS bis zum Seitenteil, bevor Sie etwas auswählen. Zweitens: Low-Profile-Kühler verlieren Leistung hauptsächlich wegen Rippenfläche und Rezirkulation, nicht wegen einer schlechten Grundplatte. Ein Top-Down-Kühler drückt heiße Luft zurück auf das Motherboard, was in einem kanalisierten Industriegehäuse in Ordnung und in einem geschlossenen Gehäuse mit Glaspanel schlecht ist.

AIOs tauschen ein festes Höhenproblem gegen ein Montage- und Pumpenlebensdauerproblem. Sie fügen außerdem eine zweite thermische Schnittstelle hinzu (Kühlplatte zum Kühlmittel) und eine Pumpe, die 2–6 W verbraucht und nie ganz aufhört, Geräusche zu machen.

Wann schlägt eine Vapor Chamber Heatpipes?

Wenn der Die klein und die Wattzahl hoch ist – denken Sie an 200 W+ in einen Hotspot unter 50 mm² oder einen Low-Profile-Kühler mit fast keinem vertikalen Platz für Rohre. Eine Vapor Chamber verteilt sich in zwei Dimensionen statt in einer, was den Hotspot abflacht, bevor die Wärme die Rippen erreicht. Unter etwa 100 W in einem normalen Tower zahlt sich der zusätzliche Aufwand selten aus.

Welche Materialien und Fertigungsroute sollten Sie vorgeben?

Hier trifft Designabsicht auf die Fabrikhalle, und hier werden die Kosten wirklich entschieden.

Komponente	Übliches Material	Typischer Prozess	Hinweise
Grundplatte	Kupfer C1100 oder Aluminium 6063	CNC-Fräsen, Skiving, Schmieden	Ebenheit und Oberflächenrauheit bestimmen die TIM-Leistung
Heatpipes	Kupferrohr, gesinterte Pulver-Dochte	Zugekauft, dann verbunden	Gerillte Dochte sind billiger, gesinterte handhaben die Ausrichtung besser
Rippen	Aluminium 1050/6063, manchmal Kupfer	Stanzen, Skiving, Extrudieren, Falten	Rippenabstand 1,0–2,0 mm typisch für 120 mm Lüfter
Verbindung	Lotpaste, Epoxid, Wärmeleitkleber	Reflow oder Aushärten	Lot bietet niedrigeren Widerstand; Kleber ist billiger und leichter
Montage	Edelstahl oder Federstahl	Stanzen, Umformen	Steifheit der Backplate verhindert Socket-Verformung

Bei Tower- und Low-Profile-Luftkühlern ist der Rippenstapel normalerweise das volumenstärkste Teil und bestimmt die Stückkosten. Gestampfte Rippen sind bei Volumen am billigsten; geskivte Rippen ergeben eine durchgehende Kupfer- oder Aluminiumbasis ohne Verbindungslinie, was attraktiv ist, wenn Sie den niedrigstmöglichen Spreizungswiderstand benötigen. Wie der Skiving-Prozess einen massiven Block in Rippen verwandelt erklärt die Kompromisse bei Werkzeugverschleiß, Rippenhöhenlimits und minimalem Rippenabstand.

Bei AIO-Kühlplatten ist die Mikrokanalgeometrie im Inneren der Platte wichtiger als alles von außen Sichtbare. Kanalbreite, -tiefe und Wandstärke steuern sowohl den Wärmewiderstand als auch den Druckabfall – und der Druckabfall entscheidet, wie viel Pumpe Sie bezahlen müssen.

Kupfer versus Aluminium: die ehrliche Aufteilung

Verwenden Sie Kupfer dort, wo Wärme dicht und Platz knapp ist: Grundplatten, Heatpipe-Wände, Vapor-Chamber-Hüllen und geskivte Rippenstapel in Premium-Low-Profile-Kühlern. Verwenden Sie Aluminium dort, wo Wärme bereits verteilt ist: Rippenstapel in Türmen, Halterungen, Abdeckungen und extrudierte Gehäuse. Ein Design mit Kupferbasis und Aluminiumrippen erzielt den größten Teil des Nutzens bei einem Bruchteil der Masse. Reine Kupferrippenstapel existieren, sind aber schwer, teuer und meist eine Marketing- statt einer Ingenieursentscheidung.

Wie dimensionieren Sie Rippenstapel und Lüfter zusammen?

Rippengeometrie und Lüfterauswahl sind eine Entscheidung, nicht zwei.

Rippenabstand. Für einen 120 mm Lüfter bei 1500–2000 U/min sind 1,2–1,8 mm Abstand der Sweet Spot. Enger als 1,0 mm erhöht den Bedarf an statischem Druck stark und verstopft schneller mit Staub.
Rippendicke. 0,3–0,5 mm Aluminium ist typisch für gestanzte Rippen. Dünner spart Masse und Kosten, reduziert aber die Leitung entlang der Rippe.
Rippenhöhe und -anzahl. Die gesamte Oberfläche ist das Ziel; ein höherer Stapel mit gleicher Grundfläche fügt Fläche hinzu, aber auch Luftwegwiderstand.
Lüfterkurve. Passen Sie die Druck-Volumenstrom-Kurve des Lüfters an die Impedanz des Stapels an. Ein Lüfter mit hohem CFM und niedrigem Druck auf einem dichten Stapel ist ein häufiger und teurer Fehler.

Für Industrie- und Rack-Anwendungen gilt dieselbe Logik mit anderen Einschränkungen – Staub, Vibration, 24/7-Betrieb und oft eine feste 1U- oder 2U-Höhe. In diesen Fällen schlägt ein kanalisierter Low-Profile-Kühler mit Hochdruckgebläse normalerweise einen größeren offenen Kühler, der keine saubere Luft bekommt.

Wenn Sie sich noch in der Konzeptphase befinden, ist der Bau von ein oder zwei physischen Mustern frühzeitig weitaus billiger, als ein Rippenabstandsproblem nach der Werkzeugherstellung zu entdecken. Wie man einen kundenspezifischen Kühlkörper-Prototypenbau durchführt behandelt, was Sie vorgeben sollten, damit das erste Muster tatsächlich repräsentativ ist.

Was fertigt BQUQ für CPU-Kühler-Programme?

BQUQ betreibt vier Produktionslinien in einem Werk in Dongguan unter ISO9001: CNC-Bearbeitung, Metallstanzen, kundenspezifische Federn und Kühlkörperproduktion. Für CPU-Kühler- und Elektronikkühlungsprogramme bedeutet das, dass Grundplatte, Rippenstapel, Halterungen und Montagehardware alle von einem Lieferanten statt von vier kommen können.

Fähigkeiten, die für das Kühlerdesign relevant sind:

CNC-Bearbeitung auf ±0,005 mm bei Grundplatten, Kühlplatten, Montageblöcken und Vapor-Chamber-Hüllen, einschließlich Ebenheitskontrolle auf der TIM-zugewandten Oberfläche.
Metallstanzen für Rippen, Backplates, Halterungen, Clips und Abdeckungen, mit Folgeverbundwerkzeugen für Volumen.

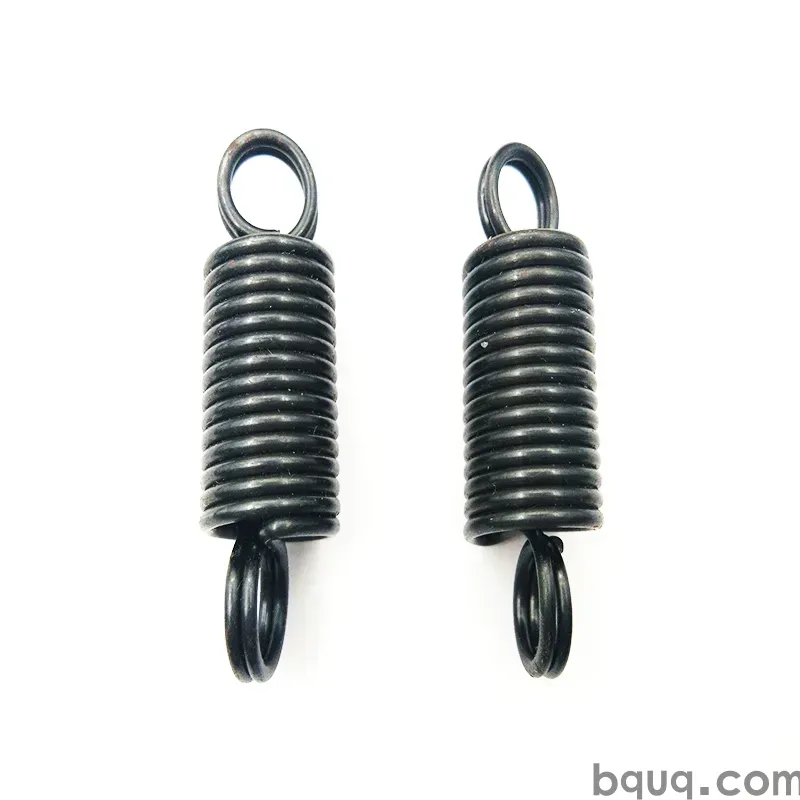

Kundenspezifische Federn für Montagehardware – Druck-, Torsions- und Schraubenfedern, die konsistenten Socket-Druck ohne übermäßige Verformung der Platine halten.
Kühlkörpermontage über extrudierte, geskivte, gestanzte, gefaltete und gebundene Konstruktionen sowie Kupferbasis-Aluminiumrippen-Bauten.

Die MOQ ist flexibel, sodass ein Engineering-Lauf mit 50 Stück und ein Produktionsauftrag mit 50.000 Stück durch dieselbe Prozesskontrolle gehen. Angebote kommen innerhalb von 12 Arbeitsstunden zurück.

Was Sie für ein schnelles Angebot senden sollten

1. Ein 3D-Modell oder eine 2D-Zeichnung mit kritischen Abmessungen und Toleranzen.

2. Dauerhafte und Spitzen-TDP sowie Umgebungstemperatur.

3. Höhen-, Grundflächen- und Montageloch-Einschränkungen.

4. Materialpräferenz für Rippen, falls vorhanden, und ob die Verbindung gelötet oder geklebt wird.

5. Oberflächenfinish: blankes Aluminium, eloxiert, vernickeltes Kupfer oder maskierte Kontaktbereiche.

6. Jahresvolumen und ob Werkzeugamortisation akzeptabel ist.

Mit diesen sechs Punkten kommt normalerweise noch am selben Tag ein fertigungsgerechter Gegenvorschlag zurück.

Häufig gestellte Fragen

F: Ist ein Tower-Luftkühler oder eine AIO besser für eine 150-W-CPU?

A: Beide funktionieren. Ein Tower mit 5–6 Heatpipes und etwa 155 mm Höhe hält eine 150-W-Last typischerweise mit einem einzigen 120-mm-Lüfter und ohne Pumpe, die ausfallen kann. Eine 240-mm-AIO bewältigt dieselbe Last mit niedrigeren Spitzentemperaturen, fügt aber Pumpengeräusch, eine zweite Schnittstelle und eine endliche Lebensdauer hinzu. Wählen Sie nach Gehäusefreiraum und Geräuschziel, nicht nach der Schlagzeilen-Wattzahl.

F: Wie viel Höhe benötigt ein Low-Profile-CPU-Kühler wirklich?

A: Planen Sie 40–70 mm vom IHS bis zur Oberkante des Lüfters für 65–100-W-Teile. Unter 40 mm sind Sie normalerweise auf 35–65 W begrenzt, es sei denn, Sie verwenden eine Vapor Chamber oder ein kanalisiertes Gebläse. Messen Sie immer bis zum Seitenteil, nicht bis zum Motherboard, und lassen Sie 2–3 mm für Socket- und Board-Toleranz.

F: Schlägt Kupfer in einem CPU-Kühler immer Aluminium?

A: Nein. Kupfer leitet etwa doppelt so gut, ist aber etwa dreimal dichter und teurer. Kupfer zahlt sich aus, wo Wärme dicht ist – Grundplatten, Heatpipe-Wände, Vapor Chambers, geskivte Stapel. Für den Rippenstapel liefert Aluminium, das auf eine Kupferbasis gebondet ist, den größten Teil der Leistung bei einem Bruchteil von Gewicht und Kosten.

F: Welchen Rippenabstand sollte ich für einen 120-mm-Lüfter vorgeben?

A: Für einen 120-mm-Lüfter mit 1500–2000 U/min sind 1,2–1,8 mm Abstand typisch und bieten ein gutes Gleichgewicht aus Oberfläche und Luftstrom. Unter 1,0 mm steigt der Bedarf an statischem Druck, der Lärm nimmt zu und die Verstopfung mit Staub erfolgt schneller. Über 2,5 mm verlieren Sie Oberfläche ohne nennenswerten Luftstromgewinn.

F: Kann BQUQ sowohl den Kühlkörper als auch die Montagehardware liefern?

A: Ja. Ein ISO9001-Werk in Dongguan betreibt CNC-Bearbeitung, Metallstanzen, kundenspezifische Federn und Kühlkörperproduktion über vier Linien, sodass Grundplatten, Rippen, Backplates, Clips und Federn als ein montiertes Kit geliefert werden. CNC-Merkmale halten ±0,005 mm, die MOQ ist flexibel und Angebote kommen innerhalb von 12 Arbeitsstunden zurück.
