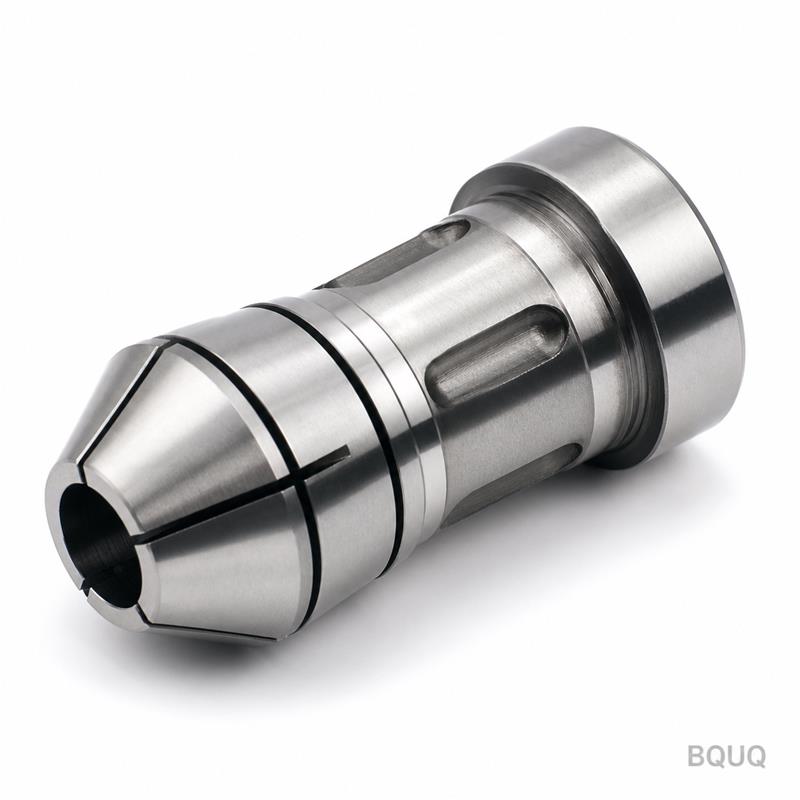

Warum bleiben ISO-Werkzeughalter in globalen CNC-Betrieben unverzichtbar?
ISO-Werkzeughalter, die durch Normen wie ISO 7388/ISO 30/40/50 geregelt sind, bleiben weltweit das Arbeitstier in der CNC-Bearbeitung, da sie eine einzigartige Balance aus Steifigkeit, Wiederholgenauigkeit und Kosteneffizienz bieten, die moderne Alternativen nicht vollständig ersetzt haben. Während HSK- und Capto-Systeme bei hohen Spindeldrehzahlen überlegene Leistung bieten, macht ISO-Werkzeugaufnahme aufgrund der geringeren Anschaffungskosten und der universellen Kompatibilität weltweit immer noch über 60 % der Schnittstellensysteme in standardmäßigen 3-Achs- und 4-Achs-Bearbeitungszentren aus. Für Präzisionsfertigungsumgebungen wie die Fabrik von BQUQ in Dongguan bieten ISO-Halter einen zuverlässigen Kegelkontakt, der eine Wiederholgenauigkeit von 0,003 mm für 90 % der Standard-Fräs- und Bohroperationen gewährleistet.
Welche spezifischen Normen gelten für ISO-Werkzeughalter und ihre Toleranzen?
Die gebräuchlichsten Normen sind ISO 7388-1 (DIN 69871), ISO 297 (Morsekegel) und ISO 10643 (Hohlkegel zum Vergleich). Die kritischen Toleranzen werden durch den Kegelwinkel definiert, der 7/24 (16,594 Grad) betragen muss, mit einer Toleranz von AT3 oder besser für die Präzisionsbearbeitung. Ein neuer ISO-40-Halter erreicht typischerweise einen Rundlauf von 0,005 mm oder weniger an der Messlinie, während ISO-50-Halter einen Rundlauf von 0,008 mm bieten. Für thermische Stabilität können gehärtete Stahl-ISO-Halter ihre Spannkraft bis zu 150 Grad Celsius ohne bleibende Verformung aufrechterhalten, weshalb sie immer noch für schwere Schruppoperationen in Stahl und Titan gewählt werden.
Wie schneidet die ISO-Werkzeugaufnahme im Vergleich zu HSK und Capto in Bezug auf statische und dynamische Steifigkeit ab?
ISO-Werkzeughalter verwenden eine Flanschfläche, die die Spindel nicht berührt, und verlassen sich ausschließlich auf den Kegel für die Positionierung und das Spannen. Dieses Design bietet eine hervorragende statische Steifigkeit, typischerweise mit einer Biegesteifigkeit von 300 N/µm für einen ISO-40-Halter, was für Schnittkräfte bis zu 15.000 N ausreicht. HSK-Werkzeuge (Hohlschaftkegel) bieten jedoch durch ihren Dual-Face-Kontakt eine 2,5-mal höhere Biegesteifigkeit und schneiden bei Drehzahlen über 15.000 U/min besser ab. Capto-Systeme mit ihrem polygonalen Kegel bieten eine 20 % höhere Drehmomentübertragungskapazität als ISO. Für eine typische CNC-Werkstatt, die mit Spindeldrehzahlen unter 12.000 U/min arbeitet, liefern ISO-Halter 95 % der Steifigkeit von HSK zu 50 % der Kosten, was ihre anhaltende Dominanz erklärt.
Wann sollte eine CNC-Werkstatt ISO-Werkzeughalter gegenüber modernen Alternativen wählen?
Wählen Sie ISO-Werkzeughalter, wenn Ihre Spindeldrehzahl unter 12.000 U/min bleibt, wenn Sie schwere Schrupparbeiten mit Fräsern über 20 mm Durchmesser durchführen und wenn Sie eine gemischte Flotte von Maschinen verschiedener Hersteller (z. B. Mazak, Fanuc und Haas) betreiben. ISO-Werkzeugaufnahme ist auch die bevorzugte Wahl für Werkzeugräume und Lohnfertigungsbetriebe, in denen Werkzeugvoreinstellung und manueller Werkzeugwechsel üblich sind, da das einfache Anzugsbolzen-Design ein schnelleres manuelles Laden ermöglicht. Darüber hinaus bieten ISO-Halter für Tiefbohren und Gewindeschneiden, bei denen die Kühlmittelzufuhr durch das Werkzeug nicht kritisch ist, eine überlegene Vibrationsdämpfung aufgrund ihrer massiven Stahlmasse, wodurch Rattern im Vergleich zu leichten HSK-Haltern um bis zu 30 % reduziert wird.
Welche Komponenten eines ISO-Werkzeughalters beeinflussen Bearbeitungsgenauigkeit und Oberflächengüte?
Die drei kritischen Komponenten sind der Anzugsbolzen (ISO 7388/2), die Spannzangen- oder Spannfutterschnittstelle und die Kegelfläche. Der Anzugsbolzen muss bei einem ISO-40-Halter mit genau 50 Nm angezogen werden, und jede Abweichung von 10 Nm reduziert die Spannkraft um 15 %, was zum Herausziehen des Werkzeugs bei schweren Schnitten führt. Für die Spannzangenschnittstelle sollten ER-Spannzangen mit einem Rundlauf von 0,01 mm für Schlichtoperationen verwendet werden, während Hydraulikspannfutter (Rundlauf 0,003 mm) für das Hochgeschwindigkeitsschlichten empfohlen werden. Die Kegelfläche mit einer Oberflächengüte von Ra 0,4 µm oder besser ist der wichtigste einzelne Faktor für die Wiederholgenauigkeit; ein verschlissener Kegel mit Ra 1,6 µm erhöht den Rundlauf auf 0,02 mm und verschlechtert die Oberflächengüte von Ra 1,6 µm auf Ra 3,2 µm an bearbeiteten Teilen.
Warum ist die Kostenstruktur von ISO-Werkzeugaufnahmen für die Produktion mit hoher Variantenvielfalt und geringen Stückzahlen günstiger?
Die Anfangsinvestition für ISO-Werkzeugaufnahme ist deutlich geringer: Ein einfacher ISO-40-ER32-Halter kostet zwischen 35 und 65 USD, während ein gleichwertiger HSK-A63-Halter 120 bis 180 USD kostet. Für eine Werkstatt mit 50 aktiven Werkzeugen bedeutet dies eine Ersparnis von über 4.000 USD. Auch die Wartungskosten sind geringer, da ISO-Halter zu einem Preis von 8 USD pro Einheit nachgeschliffen und neu beschichtet werden können (z. B. TiAlN), was ihre Lebensdauer um das Dreifache verlängert. In der Produktion mit hoher Variantenvielfalt und geringen Stückzahlen, in der Werkzeugwechsel alle 15 Minuten stattfinden, reduziert die einfache Reinigung und Inspektion von ISO-Haltern die Stillstandszeiten. Bei BQUQ zeigt unsere Analyse, dass die Verwendung von ISO-Werkzeugaufnahme die Werkzeugkosten pro Teil für Chargen von 50 bis 500 Stück im Vergleich zu HSK-Systemen um 22 % reduziert.
Wie sind die realen Leistungsdaten für ISO-Werkzeughalter bei verschiedenen Materialien?
Die folgende Tabelle zeigt typische Leistungskennzahlen für ISO-40- und ISO-50-Halter bei gängigen Werkstückmaterialien, gesammelt aus Produktionsdaten unserer Einrichtung in Dongguan und Branchen-Benchmarks:
| Material | Haltergröße | Spindeldrehzahl (U/min) | Maximale Vorschubgeschwindigkeit (mm/min) | Erzielte Oberflächengüte (Ra µm) | Werkzeugstandzeit (Minuten) |
| Aluminium 6061 | ISO 40 | 8.000 | 2.500 | 0,8 | 180 |
| Stahl 4140 | ISO 40 | 4.500 | 800 | 1,6 | 90 |
| Edelstahl 304 | ISO 50 | 3.000 | 400 | 2,5 | 45 |
| Titan Ti-6Al-4V | ISO 50 | 2.200 | 250 | 3,2 | 25 |
| Gusseisen GGG40 | ISO 40 | 5.500 | 1.200 | 1,2 | 120 |
Wie können ISO-Werkzeughalter für die Hochgeschwindigkeitsbearbeitung und die Reduzierung von Rattern optimiert werden?
Um ISO-Halter effektiv über 10.000 U/min einzusetzen, müssen Sie einen dynamischen Auswuchtvorgang durchführen. Standard-ISO-Halter sind auf G6.3 ausgewuchtet, aber für Drehzahlen über 12.000 U/min ist ein erneutes Auswuchten auf G2.5 erforderlich, was das Anbringen von Auswuchtringen oder das Bohren von Löchern beinhaltet; dieser Service kostet 15 USD pro Halter. Darüber hinaus kann die Verwendung eines Schrumpfadapter mit ISO-Kegel den Rundlauf auf 0,003 mm reduzieren und die Werkzeugsteifigkeit um 40 % erhöhen, was 20 % höhere Vorschubgeschwindigkeiten ermöglicht. Um Rattern zu reduzieren, verwenden Sie einen Halter mit einem größeren Verhältnis von Messlänge zu Durchmesser von 3:1 und verwenden Sie einen Kühlschmierstoff mit einer Konzentration von 8 % für Aluminium, um Vibrationen zu dämpfen. Für Schlichtdurchgänge ist ein Werkzeugüberhang des 4-fachen Durchmessers die maximale sichere Grenze für ISO-40-Halter, um einen stabilen Schnitt aufrechtzuerhalten.
Wie beeinflussen Wartungs- und Inspektionspraktiken die Langlebigkeit von ISO-Werkzeughaltern?
Die richtige Wartung kann die Lebensdauer eines ISO-Halters in der Dauerproduktion von 5 Jahren auf über 10 Jahre verlängern. Die Kegelfläche muss nach jeweils 8 Stunden Gebrauch mit einem fusselfreien Tuch und Lösungsmittel gereinigt werden, da im Kegel eingeschlossene Späne einen Konzentrizitätsverlust von 0,005 mm verursachen. Eine jährliche Inspektion mit einer Kegellehre sollte überprüfen, ob der Kegelkontakt mindestens 85 % der Fläche beträgt; wenn der Kontakt unter 70 % fällt, muss der Halter nachgeschliffen werden. Anzugsbolzen sollten nach 5.000 Zyklen oder wenn das Gewinde Verschleiß aufweist, ersetzt werden; ein defekter Anzugsbolzen kann einen Werkzeugauswurf-Unfall mit Kräften von über 2.000 N verursachen. Drehmomentschlüssel müssen alle 6 Monate kalibriert werden, um sicherzustellen, dass die Spannkraft der Spannknöpfe innerhalb von +/- 5 % der spezifizierten 30 kN für ISO-40-Halter bleibt.
Welche Einschränkungen von ISO-Werkzeughaltern müssen Ingenieure anerkennen?
Die Haupteinschränkung ist der fehlende Dual-Face-Kontakt, was bedeutet, dass sich der Kegel bei hohen Spindeldrehzahlen (über 15.000 U/min) aufgrund der Zentrifugalkraft leicht ausdehnen kann, wodurch die Spannkraft reduziert wird und ein Werkzeugherausziehen verursacht wird. Dies ist besonders problematisch bei großformatigen Planfräsern (über 63 mm), bei denen die Schnittkräfte hoch sind. Darüber hinaus sind ISO-Halter schwerer als ihre HSK-Pendants; ein ISO-50-Halter wiegt 2,5 kg gegenüber 1,8 kg für HSK 100, was die Spindellast erhöht und die Beschleunigungsraten in Bearbeitungszentren um 10 % reduziert. Für die Mikrobearbeitung (Werkzeuge unter 1 mm Durchmesser) ist der Rundlauf selbst eines neuen ISO-Halters (0,005 mm) zu hoch, und es werden nur Hydraulik- oder Schrumpfhalter empfohlen. Schließlich erfordern ISO-Halter für Anwendungen mit Kühlmittel durch das Werkzeug komplexe interne Dichtungen, die bei Drücken über 70 bar zum Lecken neigen, während HSK 80 bar zuverlässig bewältigt.
Können ISO-Werkzeughalter für intelligente Fertigung und Automatisierung nachgerüstet werden?
Ja, ISO-Werkzeughalter können mit eingebetteten RFID-Chips für die Werkzeuglebensdauer-Verfolgung und Identifikation nachgerüstet werden. Ein Standard-RFID-Tag kann im Anzugsbolzen oder im Körper des Halters zu einem Preis von 12 USD pro Einheit installiert werden, sodass die Maschinensteuerung automatisch Werkzeug-ID, Korrekturwerte und Restlebensdauer lesen kann. Diese Integration ist für automatisierte Palettensysteme und Roboter-Werkzeugwechsler unerlässlich, bei denen Fehlidentifikation eine Hauptfehlerquelle darstellt. Für Industrie-4.0-Implementierungen können Sensoren zur Messung von Vibration und Temperatur am Halterkörper angebracht werden, die Daten über Bluetooth an ein zentrales Überwachungssystem übertragen; diese Nachrüstung kostet 180 USD pro Halter. Bei BQUQ haben wir RFID-bestückte ISO-Halter auf unseren DMG-MORI-Maschinen eingesetzt, wodurch sich die Werkzeugrüstzeit um 35 % reduziert und manuelle Dateneingabefehler eliminiert wurden.
Wie beeinflussen globale Normen und die Verfügbarkeit in der Lieferkette die Wahl der ISO-Werkzeugaufnahme?
ISO-Werkzeugaufnahme profitiert von einer ausgereiften globalen Lieferkette, mit Haltern von über 200 Herstellern, darunter Sandvik, Kennametal und chinesische Lieferanten wie BQUQ, was Lieferzeiten von 3 bis 5 Tagen für Standardartikel gewährleistet. Die Austauschbarkeit von ISO-Haltern bedeutet, dass ein in einer chinesischen Fabrik gekaufter Halter in eine japanische oder deutsche Spindel mit einer garantierten Toleranz von AT3 passt, sofern der Kegel zertifiziert ist. Dies ist ein erheblicher Vorteil in globalen Produktionsnetzwerken, in denen eine Werkstatt in Dongguan ein Programm von einem US-Kunden erhalten kann, das ISO-50-Werkzeugaufnahme spezifiziert, was eine sofortige Ausführung ohne Werkzeugmodifikationen ermöglicht. Die Norm unterstützt auch eine breite Palette von Zubehör, von Bohrkopf bis Gewindebohrfutter, was sie zur vielseitigsten Schnittstelle für die allgemeine Bearbeitung macht.
Was sind die häufigsten Fragen zur Auswahl und Verwendung von ISO-Werkzeughaltern?
Wie viel kostet ein kompletter Satz ISO-40-Werkzeughalter?
Ein Startsatz von 10 ISO-40-Haltern (einschließlich ER-Spannzangen, Anzugsbolzen und Schlüsseln) kostet zwischen 450 und 700 USD für qualitativ hochwertige chinesische Werkzeuge, während Premium-Sets aus Europa 1.200 USD oder mehr kosten. Für eine vollständige Produktionslinie mit 30 Haltern sollten Sie mindestens 1.500 USD für das Werkzeugpaket einplanen. Dies ist immer noch 50 % günstiger als ein gleichwertiges HSK-System.
Welches maximale Schnittdrehmoment kann ein ISO-40-Halter übertragen?
Ein ISO-40-Halter mit einem Standard-Anzugsbolzen kann ein maximales Drehmoment von etwa 200 Nm übertragen, bevor der Kegel zu rutschen beginnt. Dies reicht für einen Schaftfräser mit 32 mm Durchmesser in Stahl bei 4.000 U/min aus, aber für größere Fräser sollten Sie auf ISO 50 umsteigen, das bis zu 500 Nm bewältigt. Das Überschreiten dieses Drehmoments verursacht dauerhafte Schäden am Kegel.
Welchen Anzugsbolzen-Standard sollte ich für meine Mazak- oder Haas-Maschine verwenden?
Mazak-Maschinen verwenden üblicherweise MAS-BT-Anzugsbolzen, während Fanuc und Haas ISO 7388/2 verwenden. Sie müssen den Anzugsbolzen an die Form des Spannknopfs der Maschine anpassen; die Verwendung des falschen Bolzens kann zum Werkzeugabfall führen. Überprüfen Sie das Maschinenhandbuch auf den erforderlichen Kopfwinkel des Anzugsbolzens, der für ISO typischerweise 45 Grad beträgt.
Wie oft sollte ich meine ISO-Werkzeughalter auswuchten?
Wuchten Sie Ihre ISO-Halter auf G2.5 neu aus, wann immer Sie das Schneidwerkzeug wechseln oder eine neue Spannzange verwenden. Für statische Arbeiten unter 8.000 U/min ist das Auswuchten nicht kritisch, aber für das Hochgeschwindigkeitsschlichten über 10.000 U/min sollten Sie bei jeder Werkzeugmontage neu auswuchten. Ein einfacher Zwei-Ebenen-Auswuchtgerät kostet 2.000 USD und amortisiert sich durch die Reduzierung des Spindellagerverschleißes.
Wann ist es besser, ein Hydraulikspannfutter anstelle einer Spannzange in einem ISO-Halter zu verwenden?
Verwenden Sie ein Hydraulikspannfutter für Schlichtoperationen, bei denen Sie einen Rundlauf unter 0,005 mm und eine Spiegelfläche (Ra 0,4 µm) benötigen. Hydraulikspannfutter bieten auch eine bessere Vibrationsdämpfung und reduzieren Rattermarkierungen. Sie kosten jedoch 300 USD pro Stück und benötigen 30 Sekunden Zykluszeit für die Druckeinstellung. Verwenden Sie ER-Spannzangen für das Schruppen.
Kann ich ISO-Werkzeughalter auf einer Hochgeschwindigkeitsspindel mit 20.000 U/min verwenden?
Ja, aber nur, wenn Sie präzisionsausgewuchtete ISO-Halter (G2.5) kaufen und den Werkzeugüberhang unter 80 mm halten. Bei 20.000 U/min dehnt die Zentrifugalkraft den Halter aus, daher müssen Sie einen Schrumpfadapter im ISO-Halter verwenden, um die Spannkraft aufrechtzuerhalten. Für den Dauerbetrieb über 16.000 U/min empfehlen wir stattdessen HSK.
Wie überprüfe ich, ob ein ISO-Werkzeughalter nicht verschlissen ist?
Tragen Sie eine dünne Schicht Bläuepaste auf den Kegel auf, setzen Sie ihn in die Spindel ein und drehen Sie ihn einmal. Wenn das Kontaktmuster weniger als 80 % der Kegelfläche abdeckt, ist der Halter verschlissen und sollte nachgeschliffen werden. Überprüfen Sie außerdem den Rundlauf an der Messlinie; wenn er 0,01 mm überschreitet, ist der Halter für Präzisionsarbeiten nicht mehr geeignet.
Zusammenfassend sind ISO-Werkzeughalter nicht veraltet; sie sind die rationale Wahl für Standard-Bearbeitungszentren und bieten eine bewährte Balance aus Steifigkeit, Kosten und Verfügbarkeit, die für 80 % der CNC-Operationen unübertroffen bleibt. Für globale Werkstätten wie BQUQ gewährleistet die Aufrechterhaltung eines ISO-Werkzeugbestands Flexibilität über verschiedene Maschinenmarken hinweg und reduziert den Kapitalaufwand, was Investitionen in fortschrittliche Schneidwerkzeuge ermöglicht. Wenn Ihre Anwendung extreme Geschwindigkeit, Dual-Face-Kontakt oder Mikropräzision erfordert, ist ein Upgrade auf HSK oder Capto gerechtfertigt, aber für die tägliche Produktion bleibt ISO das robuste, wirtschaftliche Rückgrat der Fabrikhalle.
