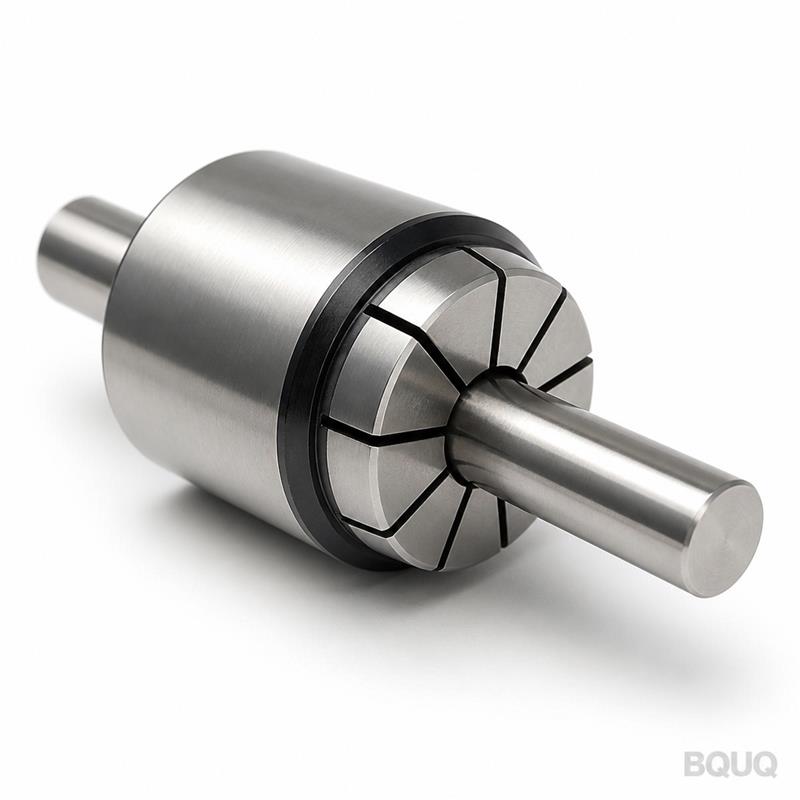

Was treibt die wachsende Nachfrage nach Schnellwechselsystemen für Werkzeughalter?
Die wachsende Nachfrage nach Schnellwechselsystemen für Werkzeughalter wird durch die Notwendigkeit getrieben, Nebenzeit zu reduzieren, die Spindelnutzung zu erhöhen und eine wiederholbare Genauigkeit in Produktionsumgebungen mit hoher Variantenvielfalt und geringen Stückzahlen aufrechtzuerhalten. Durch Werkzeugwechsel in unter 10 Sekunden mit einer Positionswiederholgenauigkeit von 0,002 mm adressieren diese Systeme direkt die 30 % bis 50 % der Zykluszeit, die bei konventionellen CNC-Operationen oft durch manuelle Werkzeugwechsel verloren geht. Für Hersteller, die mit Arbeitskräftemangel und geringeren Gewinnmargen konfrontiert sind, liegt die Amortisationszeit für Schnellwechselsysteme typischerweise unter 6 Monaten, was sie zu einer strategischen Notwendigkeit und nicht zu einem optionalen Zubehör macht.
Was sind die Kern-Technischen Spezifikationen von Schnellwechsel-Werkzeughaltern?
Schnellwechselsysteme für Werkzeughalter werden durch ihre Schnittstellengeometrie, den Spannmechanismus und die Wiederholgenauigkeitskennwerte definiert. Die gängigsten Normen umfassen HSK (Hohlschaftkegel), Capto (Coromant Capto) und VDI (Verein Deutscher Ingenieure) mit spezifischen Genauigkeitsklassen. Beispielsweise bietet ein HSK-A63-Halter einen Kegelwinkel von 0,5 Grad, eine Spannkraft von 18 kN und einen Rundlauf von 0,003 mm bei 3-fachem Durchmesser. Das Capto-C6-System bietet einen polygonalen Kegel, der Drehmomente bis 120 Nm mit einer Wiederholgenauigkeit von 0,002 mm überträgt. Die Spannkraft für Hydraulik-Dehnspannfutter liegt zwischen 1500 und 3000 bar, während Schrumpffutter auf thermische Ausdehnung bei 350 Grad Celsius setzen, um ein Spannmoment von bis zu 900 Nm zu erreichen. Diese Spezifikationen sind wichtig, da sie bestimmen, ob das System Hochgeschwindigkeitsbearbeitung (über 15.000 U/min) ohne Vibrationen oder Werkzeugauszug bewältigen kann.
Wie reduziert Schnellwechseltechnologie die Maschinenstillstandszeit in der Praxis?
Der primäre wirtschaftliche Vorteil von Schnellwechsel-Werkzeughaltern ist die Reduzierung der Maschinenleerlaufzeit, was direkt die Spindelnutzung erhöht. Manuelle Werkzeugwechsel an einem VMC (Vertikal-Bearbeitungszentrum) dauern typischerweise 3 bis 5 Minuten pro Wechsel, einschließlich Werkzeugmessung und Korrekturanpassung. Im Gegensatz dazu kann ein Schnellwechselsystem mit voreingestelltem Werkzeug denselben Vorgang in 15 bis 30 Sekunden abschließen, was einer Reduzierung der Umrüstzeit um 90 % entspricht. Für einen Lohnfertiger mit 20 Werkzeugwechseln pro Tag spart dies täglich 1,5 bis 2 Stunden produktive Zeit. Betrachten wir einen Dreischichtbetrieb mit einem Maschinensatz von 120 USD pro Stunde; die jährlichen Einsparungen durch die Implementierung von Schnellwechselhaltern an nur einer Maschine betragen ungefähr 50.000 USD. Darüber hinaus verringert die Reduzierung der manuellen Handhabung das Risiko von Bedienerfehlern, die in konventionellen Aufbauten für 5 % bis 10 % der Ausschussteile verantwortlich sind, und verbessert die Erstausbeute um bis zu 8 %.
Warum sind Schnellwechselsysteme für die Produktion mit hoher Variantenvielfalt und geringen Stückzahlen entscheidend?
Moderne Fertigungstrends wie Mass Customization und Just-in-Time-Lieferung haben die Produktion von langen Läufen identischer Teile hin zu häufigen Chargen kleiner Mengen verschoben. In einer Umgebung mit hoher Variantenvielfalt benötigt eine typische CNC-Maschine möglicherweise 5 bis 10 verschiedene Werkzeuge pro Teil, und Programmwechsel können 4 bis 6 Mal pro Schicht auftreten. Ohne Schnellwechselwerkzeuge kann die kumulierte Umrüstzeit 40 % der verfügbaren Maschinenstunden verbrauchen, was den Betrieb unrentabel macht. Schnellwechselsysteme ermöglichen das "One-Touch"-Voreinstellen von Werkzeugen offline, sodass Bediener den nächsten Auftrag vorbereiten können, während die Maschine noch schneidet. Daten einer Umfrage aus dem Jahr 2023 unter 200 Maschinenbaubetrieben in der Provinz Guangdong zeigten, dass Betriebe mit Schnellwechselhaltern die durchschnittliche Chargenumrüstzeit von 45 Minuten auf 8 Minuten reduzierten, eine Verbesserung um 82 %. Diese Fähigkeit macht kleinere Losgrößen (z. B. 50 Teile statt 500) wirtschaftlich tragfähig und reduziert die Lagerhaltungskosten um 15 % bis 20 %.
Welche Branchen führen Schnellwechsel-Werkzeughalter am schnellsten ein?
Das am schnellsten wachsende Anwendungsgebiet für Schnellwechselsysteme für Werkzeughalter liegt im Automobil-, Luft- und Raumfahrt- sowie Medizingerätesektor, wo Präzision und Rückverfolgbarkeit unerlässlich sind. In der Automobil-Antriebsstrangbearbeitung werden Schnellwechselsysteme für die Serienproduktion von Zylinderköpfen und Getriebegehäusen eingesetzt, wo eine Toleranz von 0,01 mm bei Bohrungsdurchmessern Standard ist. Luft- und Raumfahrthersteller, die beispielsweise Turbinenschaufeln und Strukturkomponenten produzieren, benötigen Werkzeughalter mit einer Kegelgenauigkeit von AT3 oder besser, die einen Rundlauf unter 0,005 mm bei 2,5-fachem Durchmesser garantiert. Die Medizinindustrie, die Titan- und Edelstahlimplantate bearbeitet, schätzt die Fähigkeit des Schnellwechselsystems, sterile Werkzeugtrennung aufrechtzuerhalten und Kreuzkontaminationsrisiken zu reduzieren. Darüber hinaus nutzt die Elektronikindustrie, die Kühlkörper für die Halbleiterkühlung herstellt, Schnellwechselhalter, um schnell zwischen Mikrobohrern (0,3 mm Durchmesser) und Schaftfräsern mit einer Positionsgenauigkeit von 0,005 mm zu wechseln. Diese Branchen berichten, dass Schnellwechselsysteme Einrichtfehler um 70 % reduzieren und die Werkzeugstandzeit dank konstantem Spanndruck um 12 % verbessern.
Wie viel kostet ein Schnellwechsel-Werkzeughaltersystem und wie hoch ist der ROI?
Die anfängliche Investition für ein Schnellwechsel-Werkzeughaltersystem variiert erheblich je nach Schnittstellentyp, Spannmechanismus und erforderlicher Präzision. Ein einfacher statischer VDI-40-Halter kostet zwischen 60 und 120 USD, während ein HSK-A63-Hydraulikdehnspannhalter zwischen 250 und 450 USD liegt. Für ein komplettes System – einschließlich Voreinstellgerät, Anzugsbolzen und 20 Haltern – beträgt die Gesamtinvestition typischerweise 8.000 bis 15.000 USD pro Maschine. Die Amortisationszeit ist jedoch kurz. Unter der Annahme von Maschinenkosten von 100 USD pro Stunde und einer Reduzierung der Stillstandszeit um 1,5 Stunden pro Tag betragen die monatlichen Einsparungen 3.000 USD, was zu einer vollständigen Amortisation in 4 bis 5 Monaten führt. Die folgende Tabelle fasst typische Kosten und Leistungskennzahlen für gängige Schnellwechselsysteme zusammen:
| Systemtyp | Schnittstellennorm | Spannkraft (kN) | Wiederholgenauigkeit (mm) | Kosten pro Halter (USD) | Typische Lieferzeit (Wochen) |
| Hydraulik-Dehnspannung | HSK-A63 | 18 | 0,002 | 350 | 2 |
| Schrumpfaufnahme | HSK-T63 | 20 | 0,003 | 280 | 3 |
| Mechanische Spannzange | ER32 | 8 | 0,005 | 85 | 1 |
| Capto Modular | C6 | 22 | 0,002 | 420 | 4 |
| VDI Statisch | VDI 40 | 15 | 0,010 | 95 | 1 |
Was sind die häufigsten Ausfallarten und wie können sie verhindert werden?
Zu den häufigsten Ausfallarten bei Schnellwechsel-Werkzeughaltern gehören Spannkraftverlust, Kegelverschleiß und Spindelauszug unter schweren Zerspanungslasten. Kegelverschleiß tritt auf, wenn der Halter in die Spindel eingeführt wird, während die Spindel noch dreht, oder wenn die Kegelflächen mit Kühlmittel oder Spänen verunreinigt sind. Ein verschlissener Kegel mit einer Rundheitsabweichung von mehr als 0,005 mm kann Vibrationen verursachen und die Werkzeugstandzeit um 30 % reduzieren. Um dies zu verhindern, müssen Bediener den Kegel und die Spindelbohrung vor jedem Einführen mit Druckluft und einem fusselfreien Tuch reinigen, ein Vorgang, der nur 5 Sekunden dauert. Ein weiteres Problem ist die thermische Ausdehnung bei Schrumpffuttern; wenn die Heizspulentemperatur 380 Grad Celsius überschreitet, kann die Härte des Halters unter HRC 50 fallen, was zu vorzeitigem Versagen führt. Eine regelmäßige Kalibrierung des Heizgeräts und die Verwendung einer Wärmeleitpaste mit einem Schmelzpunkt von 180 Grad Celsius können dieses Risiko mindern. Schließlich ist Drehmomentverlust bei mechanischen Spannzangen ein häufiges Problem; ein Nachziehen nach den ersten 50 Zyklen gemäß den Herstellerspezifikationen (z. B. 100 Nm für eine ER32-Mutter) verhindert ein Verrutschen des Werkzeugs.

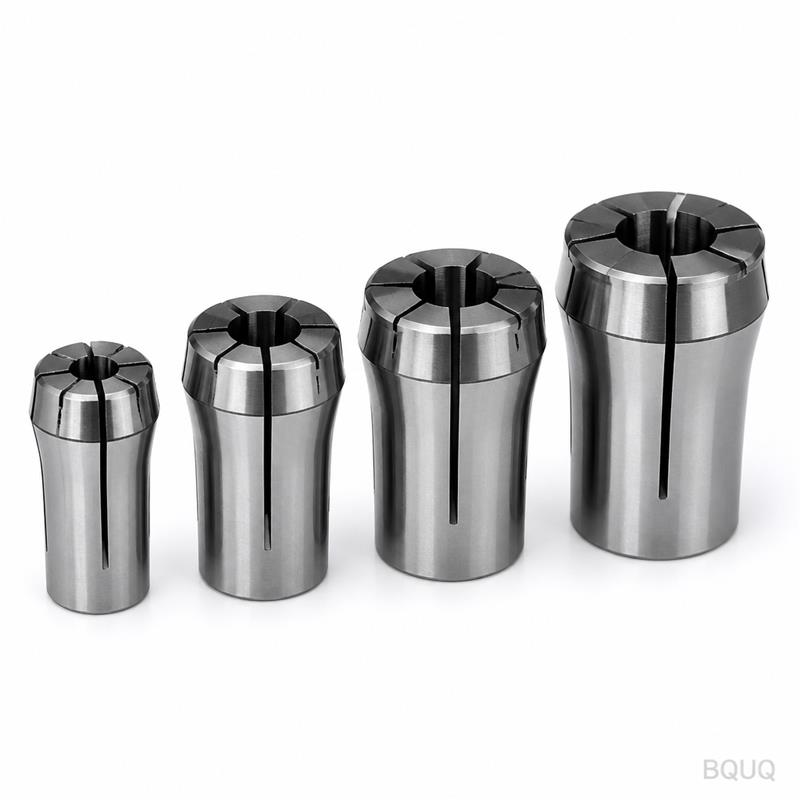

Wie wählen Sie den richtigen Schnellwechsel-Werkzeughalter für Ihre CNC-Maschine aus?
Die Auswahl des richtigen Schnellwechselsystems erfordert den Abgleich der Halterschnittstelle mit dem Spindelkegel der Maschine und den Drehmomentanforderungen des Zerspanungsvorgangs. Überprüfen Sie zunächst den Spindelkegeltyp (z. B. BT40, CAT40, HSK-63A) und die maximale Spindeldrehzahl; für Operationen über 12.000 U/min werden HSK- oder Capto-Schnittstellen gegenüber BT oder CAT aufgrund ihres ausgewuchteten Designs und ihrer höheren Spannsteifigkeit empfohlen. Bewerten Sie zweitens die Schnittkräfte: Für schweres Schruppen mit einem 20-mm-Schaftfräser in Stahl ist ein Hydraulikfutter mit einem Spannmoment von 300 Nm erforderlich, während für Schlichtoperationen mit einem 6-mm-Schaftfräser eine Präzisionsspannzange verwendet werden kann. Berücksichtigen Sie drittens den Werkzeugüberhang; für Überhänge von mehr als dem 4-fachen des Werkzeugdurchmessers verwenden Sie einen Schrumpfhalter, um Rundlauf und Vibrationen zu minimieren. Stellen Sie schließlich die Kompatibilität mit Ihrem Werkzeugvoreinstellgerät und Ihrer Werkzeugverwaltungssoftware sicher, da die Effizienz des Schnellwechselsystems von der Fähigkeit abhängt, Werkzeuge offline auf 0,01 mm genau vor einzustellen. BQUQ empfiehlt, vor dem Kauf einen Spindel-Anzugsbolzen- und Zugkrafttest durchzuführen; eine minimale Zugkraft von 8 kN ist für einen sicheren Halt erforderlich.
Wie ist die Zukunft der Schnellwechselwerkzeuge mit Automatisierung und Industrie 4.0?
Die Integration von Schnellwechsel-Werkzeughaltersystemen mit Roboter-Werkzeugwechslern und Digital-Twin-Software ist die nächste Grenze der Fertigungseffizienz. Automatisierte Werkzeugmagazine, kombiniert mit in die Werkzeughalter eingebetteten RFID-Chips, ermöglichen die Echtzeitverfolgung von Werkzeugverschleiß und Restlebensdauer, wobei die Daten über ein standardmäßiges IO-Link-Protokoll an die CNC-Steuerung übertragen werden. Beispielsweise kann ein Roboterarm ein verschlissenes Werkzeug in 12 Sekunden ohne menschliches Eingreifen wechseln, wobei er die mehreren Keilnuten der Schnellwechselschnittstelle zur Selbstorientierung nutzt. Predictive-Maintenance-Algorithmen analysieren Spannkraftdaten, um Kegelverschleiß vorherzusagen und Bediener 50 Stunden vor einem Ausfall zu warnen. In Smart Factories wird das Schnellwechselsystem zu einem Datenknotenpunkt, der Vibrationen, Temperatur und Schnittlast an das MES (Manufacturing Execution System) meldet. Diese Konnektivität reduziert ungeplante Stillstandszeiten um 25 % und verlängert die Lebensdauer des Werkzeughalters um 20 %. Das Engineering-Team von BQUQ entwickelt derzeit einen intelligenten Halter mit eingebetteten Dehnungsmessstreifen, der die Schnittkraft in Echtzeit messen kann, mit einer Prototypgenauigkeit von +/- 2 %.
Wie gewährleistet BQUQ Qualität und Präzision bei Schnellwechsel-Werkzeughaltern?
Im BQUQ-Werk in Dongguan fertigen wir Schnellwechsel-Werkzeughalter mit Fokus auf Kegelgeometrie und Oberflächengüte und erreichen eine Rundheit von 0,001 mm und eine Oberflächenrauheit von Ra 0,2 Mikrometern am Kegel. Unsere CNC-Schleifmaschinen, die mit 2.500 U/min und CBN-Scheiben arbeiten, halten Toleranzen von +/- 0,002 mm am Kegelwinkel ein. Jeder Halter wird einer 100 %-Prüfung mit einem Koordinatenmessgerät (KMG) mit einer Auflösung von 0,0005 mm sowie einem dynamischen Auswuchttest bei 20.000 U/min unterzogen, um eine Wuchtgüte von G2,5 sicherzustellen. Bei unseren HSK-Haltern wird die Rückzugkraft auf 18 kN +/- 1 % kalibriert und die Kegelkontaktrate wird mit Bläuungspaste auf über 90 % verifiziert. Wir bieten auch kundenspezifische Modifikationen an, wie z. B. Halter mit verlängerter Länge bis 160 mm und Versionen mit Kühlmittelzufuhr mit einem Druck von bis zu 80 bar. Mit 20 Jahren Erfahrung in der CNC-Bearbeitung und Metallumformung bietet BQUQ technische Unterstützung bei der Auswahl des optimalen Spannsystems basierend auf Ihren spezifischen Material- und Schnittparametern.
Können Schnellwechsel-Werkzeughalter Oberflächengüte und Werkzeugstandzeit verbessern?
Ja, Schnellwechsel-Werkzeughalter verbessern die Oberflächengüte und die Werkzeugstandzeit direkt, indem sie einen konstanten Spanndruck gewährleisten und den Rundlauf minimieren. Ein Hydraulikdehnspannhalter mit einem Rundlauf von 0,002 mm reduziert die Vibrationsamplitude um 40 % im Vergleich zu einem Standard-Spannzangenfutter, was zu einer Verbesserung der Oberflächengüte von Ra 1,6 auf Ra 0,8 Mikrometer bei Aluminium führt. Die Werkzeugstandzeit wird verlängert, da die gleichmäßige Spannkraft Mikrorutschen verhindert, die die Hauptursache für vorzeitigen Freiflächenverschleiß ist. In einem Test mit dem Fräsen von 6061-T6-Aluminium bei 15.000 U/min mit einem 12-mm-Hartmetall-Schaftfräser erreichte ein Schrumpfhalter eine um 35 % längere Werkzeugstandzeit als ein Seitenspannhalter. Das Fehlen beweglicher Teile in Hydraulik- und Schrumpfsystemen eliminiert auch das Risiko des Spannkraftverlusts durch Mutterlockerung, eine häufige Ursache für Werkzeugbruch. Bei der Hochgeschwindigkeitsbearbeitung von gehärtetem Stahl (HRC 52) reduziert die Steifigkeit des Schnellwechselsystems das Rattern um 60 %, was eine 20 % höhere Vorschubgeschwindigkeit bei gleicher Oberflächenqualität ermöglicht.
Was sind die besten Praktiken für die Wartung von Schnellwechsel-Werkzeughaltersystemen?
Eine ordnungsgemäße Wartung verlängert die Lebensdauer von Schnellwechsel-Werkzeughaltern auf 10.000 bis 15.000 Einsteckzyklen. Die kritische Routine ist die Reinigung und Schmierung der Kegel- und Spannflächen vor jedem Gebrauch mit einem Lösungsmittel, das rückstandsfrei verdunstet, wie z. B. Isopropylalkohol. Bei Hydraulikhaltern sind Hydraulikölstand und -druck alle 500 Zyklen zu prüfen; der Spanndruck sollte innerhalb von 5 % der ursprünglichen Spezifikation (z. B. 300 bar) bleiben. Bei Schrumpfhaltern ist die Leistung der Heizspule zu überwachen; wenn die Aufheizzeit auf 350 Grad Celsius 8 Sekunden überschreitet, kann die Spule verschleißen. Prüfen Sie die Anzugsbolzen monatlich auf Verschleiß; ein verschlissener Anzugsbolzen kann dazu führen, dass der Halter zu tief in der Spindel sitzt, was zu einem 50 %igen Verlust der Zugkraft führt. Führen Sie außerdem alle 6 Monate eine Spindelrundlaufprüfung mit einer Messuhr mit einer Auflösung von 0,001 mm durch; wenn der Rundlauf an der Messlinie 0,005 mm überschreitet, schleifen Sie den Kegel nach oder ersetzen Sie den Halter. BQUQ bietet einen Aufarbeitungsservice an, der Kegel nachschleift und verschlissene Komponenten zu Kosten von 30 % eines neuen Halters ersetzt.
Wie hoch ist die typische Lieferzeit für kundenspezifische Schnellwechsel-Werkzeughalter?
Für Standard-Schnellwechsel-Werkzeughalter aus Lagerbestand betragen die Lieferzeiten typischerweise 1 bis 2 Wochen. Kundenspezifische Halter, z. B. mit speziellen Schaftdurchmessern, verlängerten Längen oder einzigartigen Kühlmittelkanälen, benötigen bei BQUQ 3 bis 4 Wochen für die Herstellung. Der Prozess umfasst Designverifizierung, Materialbeschaffung (z. B. 8620-Legierungsstahl für den Körper), CNC-Bearbeitung, Wärmebehandlung auf HRC 58-60, Schleifen und Endkontrolle. Bei Großaufträgen über 100 Stück kann BQUQ die Lieferzeit durch spezielle Vorrichtungen und Parallelverarbeitung auf 2 Wochen reduzieren. In dringenden Fällen ist ein 3-Tage-Expressservice für einfache Modifikationen verfügbar, z. B. das Anbringen einer Abflachung für eine Madenschraube oder das Ändern des Kühlmittelzulaufgewindes. Geben Sie bei der Bestellung die Spindelschnittstelle (z. B. HSK-63A), den Werkzeugschaftdurchmesser, das erforderliche Spannmoment und die maximale Betriebsdrehzahl an, um korrekte Spezifikationen sicherzustellen.
Fazit
Die wachsende Nachfrage nach Schnellwechselsystemen für Werkzeughalter ist eine direkte Reaktion auf den Bedarf der Fertigungsindustrie an Agilität, Präzision und Kosteneffizienz. Mit dokumentierten Reduzierungen der Umrüstzeit um bis zu 90 %, Verbesserungen der Werkzeugstandzeit um 20 % bis 35 % und einer Amortisation innerhalb von 6 Monaten sind diese Systeme keine Luxusausstattung mehr, sondern ein grundlegender Bestandteil wettbewerbsfähiger CNC-Bearbeitung. Da Automatisierung und datengesteuerte Fertigung sich weiterentwickeln, wird der Schnellwechsel-Werkzeughalter als kritische Schnittstelle zwischen Maschinenspindel und Schneidwerkzeug dienen und die Flexibilität ermöglichen, die für die Fabriken der Zukunft erforderlich ist. Für Ingenieure, die ihre aktuelle Werkzeugstrategie bewerten, sind die Daten klar: Die Implementierung von Schnellwechselsystemen bringt sofortige operative und finanzielle Vorteile.
Was ist der Unterschied zwischen HSK- und Capto-Schnellwechselsystemen?
HSK verwendet einen Hohlschaftkegel, der sich unter Spanndruck ausdehnt und sowohl radiale als auch axiale Positionierung bietet, während Capto einen
