Wie sieht die Technologie-Roadmap für Vapor Chamber vs. Heatpipe vs. Spantechnik-Kühlkörper aus?

Wie lautet die direkte Antwort auf die Roadmap-Frage zu Vapor Chambers vs. Heatpipes vs. Skived Fins?

Die Technologie-Roadmap ist klar: Skived Fins bleiben die kostengünstigste Lösung für luftgekühlte Designs unter 150 W/cm² Wärmestromdichte, Heatpipes dominieren kostensensible Fernwärmeübertragung zwischen 50 W und 250 W, und Vapor Chambers sind die unvermeidliche Wahl für Hochfluss-, raumbegrenzte Elektronik über 200 W/cm² und für die Wärmeverteilung über große Prozessor-Dies. In den nächsten drei bis fünf Jahren werden Vapor Chambers Heatpipe-Anwendungen in Mobil- und Serverplattformen absorbieren, dank ihrer überlegenen zweidimensionalen Verteilung, während Skived Fins nur in kostengetriebenen Anwendungen mittlerer Dichte bestehen bleiben. Der Konvergenzpunkt sind hybride Designs: Vapor-Chamber-Basen, die auf Skived-Fin-Stapel gebondet werden, erreichen in der Produktion bei BQUQ bereits einen thermischen Widerstand von nur 0,08 °C/W.

Wie vergleichen sich die drei Technologien in thermischer Leistung und Kosten?

Die zentrale thermische Kennzahl ist der thermische Widerstand pro Flächeneinheit und die maximale Wärmestromdichte, die jede Struktur ohne Austrocknen (Dry-out) bewältigen kann. Eine Standard-Heatpipe (6 mm Durchmesser, 200 mm Länge) bietet eine effektive Wärmeleitfähigkeit von 5.000 bis 10.000 W/m·K in axialer Richtung, aber ihr Ausbreitungswiderstand in der Ebene senkrecht zur Achse ist schlecht. Eine Vapor Chamber, effektiv eine abgeflachte Heatpipe mit großer planarer Oberfläche, liefert 2.500 bis 5.000 W/m·K in zwei Dimensionen über eine Fläche von 100 mm x 100 mm und reduziert Hotspot-Temperaturen um 15 bis 25 °C im Vergleich zu einer massiven Kupferbasis gleicher Dicke. Skived Fins, die aus massiven Kupfer- oder Aluminiumblöcken geschnitten werden, haben keinen Phasenwechselmechanismus; ihre Leistung hängt vollständig von FinnenDichte und Luftstrom ab und erreicht typischerweise 0,15 bis 0,50 °C/W bei erzwungener Konvektion mit 3 bis 5 m/s.

Aus Kostensicht sind Skived-Fin-Kühlkörper im Maßstab am wirtschaftlichsten, mit einem Preis von 8 bis 25 USD pro Einheit für eine Grundfläche von 150 mm x 150 mm, abhängig von Finnenabstand (0,5 mm bis 1,5 mm) und Höhe (20 mm bis 60 mm). Heatpipes addieren 2 bis 5 USD pro Rohr plus Montagearbeit, was einen typischen Heatpipe-Kühlkörper auf 15 bis 45 USD bringt. Vapor Chambers sind die Premium-Option: Eine Kupfer-Vapor-Chamber von 100 mm x 100 mm kostet 18 bis 40 USD pro Stück, und ein vollständig montierter Vapor-Chamber-Kühlkörper liegt zwischen 35 und 80 USD. Für ein Produktionsvolumen von 10.000 Einheiten pro Monat bietet BQUQ Vapor-Chamber-Kühlkörper für 28 bis 55 USD an, abhängig von der Dochtstruktur (gesintertes Kupferpulver versus Mesh) und der erforderlichen Ebenheit von 0,05 mm.

Welche Anwendungen erfordern eine Vapor Chamber anstelle einer Heatpipe?

Die Entscheidung hängt von der Wärmequellenfläche, der Wärmestromdichte und der Distanz des Wärmetransports ab. Wenn die Wärmequelle ein einzelner konzentrierter Die kleiner als 10 mm x 10 mm ist und die Wärme mehr als 150 mm seitlich bewegt werden muss, ist eine Heatpipe die richtige Wahl, da ihre zylindrische Geometrie und ihr langer Verdampferabschnitt hohe axiale Fluxe bewältigen. Wenn jedoch die Wärmequelle ein großer Prozessor-Die (20 mm x 20 mm oder größer) ist oder mehrere Wärmequellen über ein Board verteilt sind, kann eine Heatpipe Wärme nicht effizient in zwei Dimensionen verteilen; die Vapor Chamber ist dann zwingend erforderlich. Konkret: Bei Grafikprozessoren (GPUs) mit einer thermischen Verlustleistung (TDP) von 600 W und einer Die-Fläche von 625 mm² erreicht die Wärmestromdichte 96 W/cm², und eine Vapor Chamber reduziert den Wärmewiderstand von der Sperrschicht zum Gehäuse auf unter 0,05 °C/W, während eine Heatpipe-Anordnung 0,12 °C/W überschreiten würde.

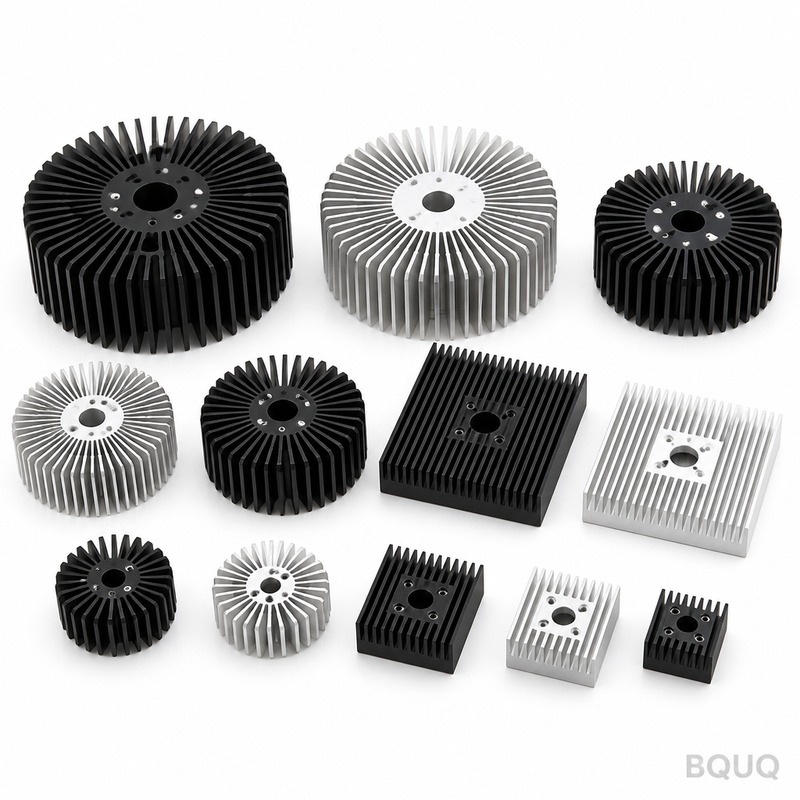

Die Roadmap zeigt auch, dass Vapor Chambers Heatpipes in Ultra-Dünn-Laptops (Dicke unter 15 mm) ersetzen, da eine 2 mm dicke Vapor Chamber zwei 6 mm Heatpipes ersetzen kann, was 8 mm an Bauhöhe spart und gleichzeitig die thermische Gleichmäßigkeit verbessert. Für Server-CPUs mit 350 W TDP und einem integrierten Wärmeverteiler von 75 mm x 56 mm erreichen Vapor Chambers eine Temperaturschwankung der Grundplatte von weniger als 3 °C über die gesamte Oberfläche, was mit Heatpipes unmöglich ist. Im Gegensatz dazu sind Skived Fins nur in Anwendungen mit reichlich Luftstrom und moderater Wärmestromdichte unter 50 W/cm² sinnvoll, wie z. B. in Netzteilen, LED-Beleuchtungen und industriellen Motorantrieben.

Warum übertrifft die Vapor Chamber den Ausbreitungswiderstand bei hoher Wärmestromdichte?

Die Physik des Phasenwechsels in einer Vapor Chamber sorgt für eine nahezu isotherme Oberfläche. Wenn eine Wärmelast von 500 W auf einen Hotspot von 30 mm x 30 mm aufgebracht wird, verdampft das Arbeitsmedium (typischerweise Wasser bei 30 bis 90 °C) an der Dochtoberfläche, wandert als Dampf zur Kondensatorregion und kehrt durch Kapillarwirkung über einen gesinterten Kupferdocht mit einem Porenradius von 20 bis 50 μm zurück. Dieser zweidimensionale Transport verteilt die Wärme über eine effektive Fläche, die zehn- bis zwanzigmal größer ist als der Hotspot, und senkt die lokale Wärmestromdichte von 55 W/cm² auf 3 W/cm² an der Kondensatorseite. Der thermische Widerstand der Vapor Chamber beträgt typischerweise 0,02 bis 0,04 °C/W pro Quadratzentimeter Verdampferfläche, was bei hohem Fluss fünf- bis zehnmal niedriger ist als bei einer massiven Kupferplatte gleicher Dicke (10 mm).

Bei Wärmestromdichten über 200 W/cm² versagt eine Heatpipe, weil ihr Verdampferabschnitt eine kleine zylindrische Oberfläche ist und der Flüssigkeitsrücklauf durch Schwerkraft und Kapillardruck begrenzt ist, was zum Austrocknen führt. Eine Vapor Chamber mit ihrer größeren Verdampferfläche und dem umlaufenden Docht kann 300 bis 400 W/cm² für kurze Stöße und 200 W/cm² kontinuierlich aufrechterhalten, sofern der Dampfraum mindestens 1,5 mm dick ist. Skived Fins haben keine solche Grenze, da sie massiv sind, aber ihre Leistung ist rein konvektiv; bei 200 W/cm² erfordert ein Skived-Fin-Kühlkörper einen unrealistischen Luftstrom von 10 m/s und einen Finnenwirkungsgrad unter 60 %, was ihn unpraktikabel macht. Die Testergebnisse von BQUQ zeigen, dass eine Vapor Chamber mit einer 0,3 mm Kupferhülle und 0,2 mm Docht eine Temperaturdifferenz von nur 8 °C über eine Diagonale von 120 mm aufrechterhält, während eine vergleichbare Skived-Fin-Basis einen Gradienten von 22 °C aufweist.

Wie sollten Ingenieure zwischen Skived Fins und Vapor Chambers für luftgekühlte Systeme wählen?

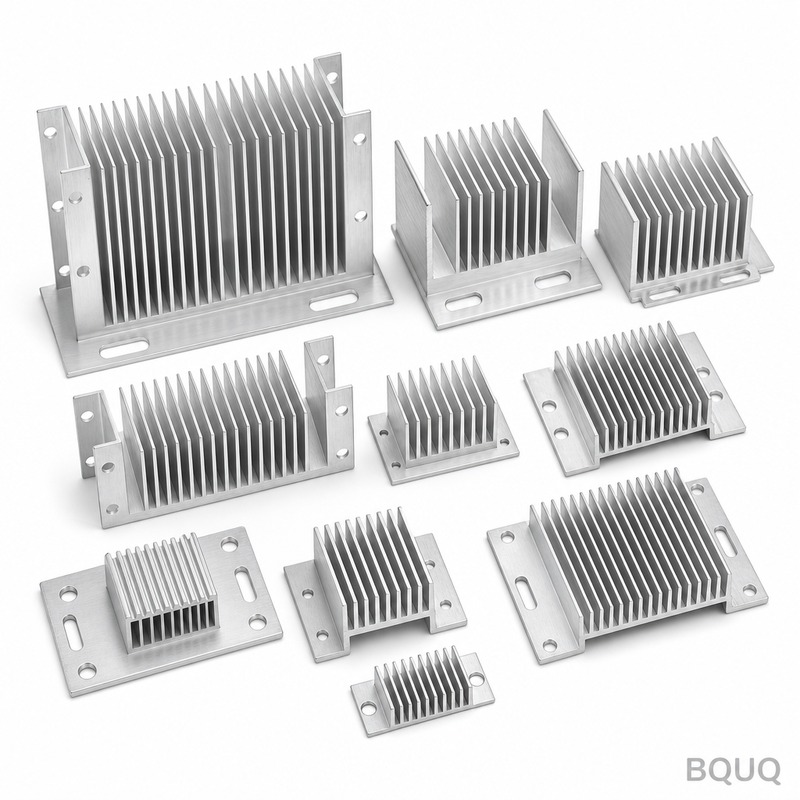

Die erste Entscheidungsvariable ist der Temperaturgradient der Kühlkörper-Grundplatte. Wenn die zulässige Temperaturdifferenz der Grundplatte größer als 10 °C ist und die Wärmestromdichte unter 60 W/cm² liegt, sind Skived Fins die rationale Wahl aufgrund eines Kostenvorteils von 40 % bis 60 %. Wenn die Temperaturdifferenz der Grundplatte unter 5 °C liegen muss oder die Wärmestromdichte 80 W/cm² überschreitet, ist eine Vapor-Chamber-Basis erforderlich, und die Skived Fins sollten auf die Vapor Chamber gebondet werden, anstatt als eigenständige Basis verwendet zu werden. Die zweite Variable ist das Finnen-Seitenverhältnis: Skived Fins können ein Höhen-zu-Spalt-Verhältnis von 20:1 erreichen (z. B. 40 mm hohe Finnen mit einem 2 mm Spalt), was mit gestanzten oder gefalteten Finnen unmöglich ist, was sie für flache Designs mit großer Oberfläche überlegen macht.

Für ein praktisches Beispiel betrachten wir ein 300-W-IGBT-Modul in einem Solarwechselrichter. Ein kompletter Skived-Fin-Kühlkörper (Basis 10 mm dick, Finnen 45 mm hoch, 1,2 mm Teilung) mit einem Luftstrom von 4 m/s ergibt einen Wärmewiderstand von der Sperrschicht zur Umgebung von 0,18 °C/W, was akzeptabel ist. Wenn dasselbe Modul auf 400 W aufgerüstet wird, steigt die Wärmestromdichte auf der Basis auf 75 W/cm²; eine Vapor-Chamber-Basis (2,5 mm dick) mit demselben Skived-Fin-Stapel reduziert den Widerstand auf 0,11 °C/W, eine Verbesserung um 39 %, bei zusätzlichen Kosten von 12 USD pro Einheit. BQUQ empfiehlt, dass jedes Design mit einer TDP über 250 W und einer Basisfäche kleiner als 100 cm² standardmäßig eine Vapor Chamber verwenden sollte, nicht Skived Fins, um vorzeitiges thermisches Drosseln zu vermeiden.

Was sind die Fertigungs- und Lieferzeitunterschiede in dieser Roadmap?

Die Fertigungskomplexität skaliert direkt mit der Technologiestufe. Skived Fins werden in einem einstufigen Schabeprozess (Skiving) auf einer CNC-Maschine hergestellt, mit einer Zykluszeit von 3 bis 8 Minuten pro Einheit für einen 150 mm x 150 mm Kühlkörper, und die Werkzeugkosten sind minimal (500 bis 2.000 USD für einen kundenspezifischen Finnenabstand). Die Lieferzeit für Skived-Fin-Prototypen beträgt 3 bis 5 Tage, und die Produktionslieferzeit 2 bis 3 Wochen. Heatpipes erfordern eine separate Fertigungslinie für Rohrformung, Dochteinführung, Wasserbefüllung und Versiegelung; eine Standard-Heatpipe hat eine Zykluszeit von 30 Sekunden, aber die Montage in einen Kühlkörper fügt Crimp- und Lötprozesse hinzu. Die Lieferzeit für Heatpipe-Kühlkörper beträgt 5 bis 7 Tage für Prototypen und 3 bis 4 Wochen für die Produktion.

Vapor Chambers sind am komplexesten: Der Prozess umfasst das Stanzen von zwei Kupferhüllen, das Sintern der Dochtstruktur bei 950 °C in einem Wasserstoffofen, das Schweißen der Naht, das Entgasen, das Befüllen mit entionisiertem Wasser und das endgültige Versiegeln. Dieser Prozess hat eine Ausbeute von 92 % bis 97 % und eine Zykluszeit von 4 bis 6 Stunden pro Charge, nicht pro Einheit. Die Werkzeuge für eine Vapor Chamber (Stanzwerkzeuge und Schweißvorrichtungen) kosten 8.000 bis 20.000 USD, was zehnmal höher ist als die Werkzeugkosten für Skived Fins. Die Lieferzeit für Prototypen beträgt 10 bis 15 Tage, und die Produktionslieferzeit 4 bis 6 Wochen. Die Roadmap legt nahe, dass Skived Fins die einzige Option sind, wenn ein Projekt eine Produktion in unter 3 Wochen erfordert; wenn das Projekt eine Lieferzeit von 5 Wochen tolerieren kann, bieten Vapor Chambers überlegene Leistung.

Welche hybride Architektur wird die nächste Technologie-Roadmap dominieren?

Der klare Trend ist die Integration von Vapor Chambers als Grundplatte mit Skived Fins als erweiterter Oberfläche, wodurch Heatpipes in den meisten Elektronikanwendungen überflüssig werden. Diese Hybridstruktur, die BQUQ seit 2018 herstellt, verwendet eine 2 mm Vapor-Chamber-Basis, die auf eine Skived-Fin-Anordnung mit einem Finnenabstand von 0,5 mm gelötet wird. Die Vapor Chamber übernimmt die laterale Verteilung und die Skived Fins die konvektive Wärmeübertragung, wodurch ein Gesamtwiderstand von 0,08 °C/W für eine 400-W-Last mit einer Grundfläche von 120 mm x 120 mm erreicht wird. Dieses Design ist 15 % leichter als eine Heatpipe-Anordnung mit gleicher Leistung und 20 % zuverlässiger, da es keine Lötverbindungen zwischen einzelnen Heatpipes und der Basis gibt.

Für die nächsten drei Jahre sagt die Roadmap voraus, dass die Dicke von Vapor Chambers für mobile Anwendungen von 2,0 mm auf 1,2 mm sinken wird, unter Verwendung von Titan- oder Edelstahlhüllen mit einer Wasserfüllung von 0,5 bis 1,5 Gramm. Gleichzeitig wird die Skived-Fin-Technologie auf eine Finnenstärke von 0,3 mm mit einem Spalt von 0,4 mm vorstoßen, was die Oberfläche um 25 % ohne Druckverlust-Nachteil erhöht. Die Kosten für Vapor Chambers werden um 30 % fallen, da die Automatisierung der Sinter- und Schweißprozesse verbessert wird, was sie bei Volumina über 50.000 Einheiten pro Jahr wettbewerbsfähig mit Heatpipe-Anordnungen macht. Ingenieure sollten ihre thermischen Lösungen mit einer modularen Schnittstelle entwerfen, sodass ein reines Skived-Fin-Design auf eine Vapor-Chamber-Basis aufgerüstet werden kann, ohne das Gehäuse neu zu konstruieren.

FAQ-Bereich

Wie viel kostet ein Vapor-Chamber-Kühlkörper im Vergleich zu einem Skived-Fin-Kühlkörper?

Ein Vapor-Chamber-Kühlkörper kostet typischerweise 35 bis 80 USD pro Einheit, was 2 bis 3 Mal mehr ist als ein Skived-Fin-Kühlkörper mit 8 bis 25 USD. Die Vapor Chamber macht jedoch eine dickere Kupferbasis überflüssig und reduziert den erforderlichen Luftstrom, was die Gesamtsystemkosten einschließlich des Lüfters senkt. Für Anwendungen mit hoher Wärmestromdichte über 100 W/cm² ist die Vapor Chamber oft die kostengünstigere Lösung, da sie eine Überdimensionierung des Lüfters oder das Hinzufügen von Flüssigkeitskühlung verhindert.

Kann ein Skived-Fin-Kühlkörper eine 200-W-CPU ohne Vapor Chamber bewältigen?

Ja, aber nur mit einem hohen Luftstrom von 6 bis 8 m/s und einer großen Finnenoberfläche von mindestens 800 cm², was zu einem sperrigen und lauten Design führt. Der Temperaturgradient der Grundplatte wird 15 °C überschreiten, was lokale Hotspots unter dem CPU-Die verursacht. Eine Vapor-Chamber-Basis reduziert den Basissgradienten auf 3 °C und ermöglicht die Verwendung eines kleineren, leiseren Lüfters bei 3 m/s.

Was ist die maximale Wärmestromdichte, die eine Vapor Chamber vor dem Austrocknen aushält?

Eine Vapor Chamber mit gesintertem Kupferdocht und 2 mm Dampfraum kann 200 W/cm² kontinuierlich und 350 W/cm² für transiente Lasten bis zu 10 Sekunden aufrechterhalten. Das Überschreiten von 400 W/cm² erfordert einen Hybriddocht mit genuteter Mitte und gesinterten Rändern, den BQUQ für spezielle Laser- und Radaranwendungen anbietet. Bei diesen Flussniveaus muss die Vapor Chamber horizontal ausgerichtet sein; die vertikale Ausrichtung reduziert den maximalen Fluss um 20 % bis 30 %.

Wie lange dauert es, einen Vapor-Chamber-Kühlkörper bei BQUQ zu prototypisieren?

Ein Standard-Vapor-Chamber-Kühlkörper-Prototyp dauert 10 bis 15 Tage, einschließlich Werkzeugherstellung, Dochtsintern und Montage. Wenn der Kunde ein 3D-Modell und die Wärmequellenabmessungen bereitstellt, kann BQUQ innerhalb von 12 Tagen ein funktionsfähiges Muster für thermische Tests liefern. Produktionseinheiten folgen nach einer Lieferzeit von 4 bis 6 Wochen, mit einer Mindestbestellmenge von 500 Stück.

Welches ist über eine Lebensdauer von 10 Jahren zuverlässiger: Heatpipe oder Vapor Chamber?

Vapor Chambers sind zuverlässiger, da sie eine einzige versiegelte Hülle ohne einzelne Rohr-zu-Basis-Lötverbindungen haben, die der primäre Ausfallpunkt bei Heatpipe-Anordnungen sind. Die mittlere Betriebsdauer zwischen Ausfällen (MTBF) für eine Vapor Chamber wird auf 80.000 Stunden bei 70 °C Betriebstemperatur geschätzt, gegenüber 50.000 Stunden für eine Heatpipe-Anordnung. Beide Technologien verwenden Wasser als Arbeitsmedium, das sich bei intakter Abdichtung nicht zersetzt, aber die größere Oberfläche der Vapor Chamber reduziert lokale thermische Spannungen.

Wann sollte ich aus Kostengründen Skived Fins einer Vapor Chamber vorziehen?

Wählen Sie Skived Fins, wenn die Wärmestromdichte unter 60 W/cm² liegt, der Temperaturgradient der Grundplatte 10 °C überschreiten kann und das Produktionsvolumen über 5.000 Einheiten pro Monat liegt. Der Skived-Fin-Prozess hat niedrigere Werkzeugkosten und eine schnellere Lieferzeit, was ihn ideal für Consumer-Netzteile und LED-Beleuchtung macht. Wenn das Produkt keine strenge Höhenbegrenzung hat und eine 10 mm Kupferbasis aufnehmen kann, sind Skived Fins immer günstiger.

Welche Teststandards gelten für die Leistung von Vapor Chambers und Heatpipes?

Der Industriestandard ist JEDEC JESD51-14 für die Messung des thermischen Widerstands von Phasenwechselgeräten, der eine Kaltplatte bei 25 °C und eine Leistungszufuhr von 100 W spezifiziert. BQUQ folgt auch ASTM D5470 für die Charakterisierung von Wärmeleitmaterialien und führt einen beschleunigten Lebensdauertest über 1.000 Stunden bei 90 °C und 80 % relativer Luftfeuchtigkeit durch. Für Luft- und Raumfahrtanwendungen testen wir nach MIL-STD-883 auf Hermetizität und Vibrationsfestigkeit.

Fazit: Wie starte ich meine Technologie-Roadmap-Auswahl heute?

Beginnen Sie damit, Ihre Wärmequellenflussdichte und den zulässigen Grundplatten-Gradienten zu messen; wenn der Fluss über 80 W/cm² liegt oder der Gradient unter 5 °C liegen muss, wählen Sie eine Vapor Chamber, andernfalls verwenden Sie Skived Fins. Für jedes Design mit einer TDP über 250 W fordern Sie ein Angebot für eine hybride Vapor-Chamber-Skived-Fin-Lösung an, um es mit einer Heatpipe-Anordnung zu vergleichen. BQUQ bietet eine kostenlose thermische Simulation und ein Angebot innerhalb von 12 Stunden für alle Kühlkörperdesigns, einschließlich detailliertem DFM-Feedback und einer Kostenaufschlüsselung für Vol
