Was ist ein Kühlkörper mit natürlicher Konvektion? Leitfaden für passives Kühldesign

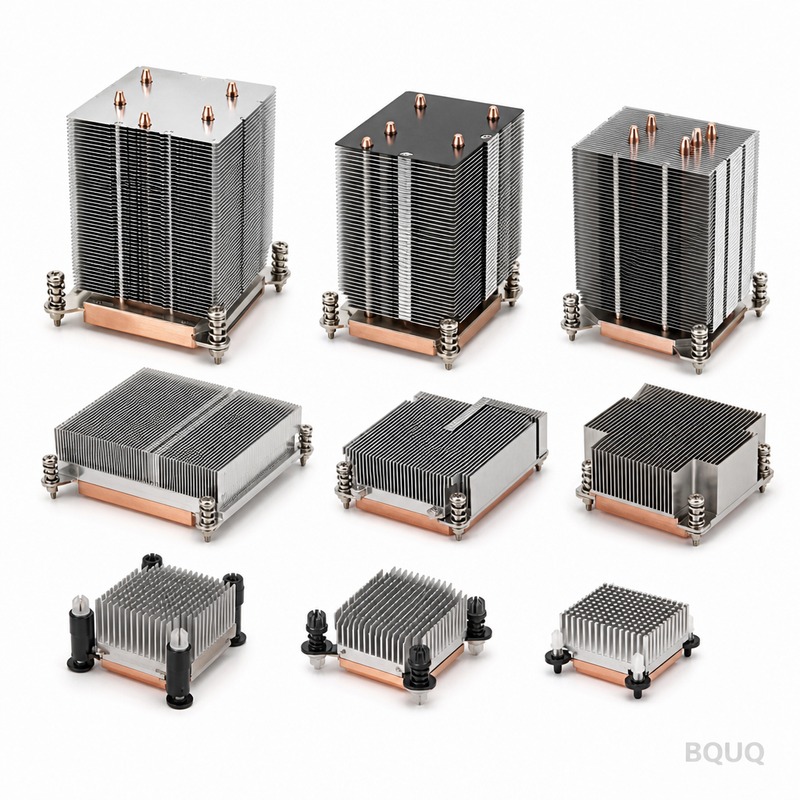

Ein Kühlkörper mit natürlicher Konvektion ist eine passive thermische Managementkomponente, die Wärme ausschließlich durch auftriebsgetriebene Luftströmung ohne Ventilatoren oder Pumpen abführt. Sie beruht auf dem Prinzip, dass warme Luft aufsteigt und so einen kontinuierlichen natürlichen Luftzug erzeugt, der die Wärme von der Rippenoberfläche abtransportiert. Dieser Leitfaden bietet technische Spezifikationen, Leistungsdaten und Konstruktionsregeln für die Implementierung von natürlicher Konvektionskühlung in Anwendungen, bei denen Zuverlässigkeit, Geräuschlosigkeit und null Stromverbrauch entscheidend sind.
Wie funktioniert natürliche Konvektionskühlung tatsächlich?
Natürliche Konvektion beruht auf dem Dichtegradienten zwischen erwärmter und Umgebungsluft. Wenn sich die Kühlkörperbasis erwärmt, erhitzt sie die angrenzende Luftschicht, wodurch deren Dichte abnimmt und sie aufsteigt. Kühlere, dichtere Luft strömt von unten oder von den Seiten nach, um sie zu ersetzen, und etabliert so einen kontinuierlichen Zirkulationskreislauf. Die treibende Kraft wird durch die Grashof-Zahl (Gr) quantifiziert, die für typische Elektronikgehäuse zwischen 10^4 und 10^7 liegt, was laminare bis früh einsetzende Übergangsströmungsregime anzeigt. Im Gegensatz zur erzwungenen Konvektion, die Wärmeübergangskoeffizienten von 50–250 W/m²K erreichen kann, sind die Koeffizienten der natürlichen Konvektion deutlich niedriger, typischerweise 2–15 W/m²K. Dies bedeutet, dass die Oberfläche des Kühlkörpers 5 bis 20 Mal größer sein muss als bei einem ventilatorgekühlten Äquivalent, um die gleiche thermische Last abzuführen.

Was sind die typischen Leistungsgrenzen und Wärmewiderstandswerte?
Ein gut konstruierter Kühlkörper mit natürlicher Konvektion kann zwischen 0,5 W und 50 W abführen, abhängig von Baugröße und Ausrichtung. Für ein Standard-Strangpressprofil aus Aluminium mit den Maßen 200 mm x 100 mm x 40 mm und einer Rippenteilung von 10 mm liegt der Wärmewiderstand von der Sperrschicht zur Umgebung typischerweise zwischen 1,5 °C/W und 3,5 °C/W. Die folgende Tabelle liefert gemessene Referenzdaten für gängige Konfigurationen unter natürlicher Konvektion bei 25 °C Umgebungstemperatur.
| Konfiguration | Rippenteilung (mm) | Rippenhöhe (mm) | Basisdicke (mm) | Wärmewiderstand (°C/W) | Maximale Verlustleistung (W) |
| Standard-Strangpressprofil, vertikale Rippen | 8 | 25 | 8 | 2,8 | 18 |
| Hochdichtes Strangpressprofil, vertikale Rippen | 6 | 30 | 10 | 2,1 | 24 |
| Stiftkühlkörper, quadratische Stifte, vertikale Ausrichtung | 5 | 20 | 8 | 3,2 | 15 |
| Flache Platte, ohne Rippen, vertikale Ausrichtung | N/A | N/A | 10 | 6,5 | 7 |
| Geschabter Kühlkörper (Skived Fin), hohes Seitenverhältnis | 4 | 40 | 12 | 1,8 | 28 |
Diese Werte setzen eine schwarz eloxierte Oberfläche (Emissionsgrad 0,85) und eine vertikale Montageausrichtung voraus. Eine horizontale Ausrichtung reduziert die Leistung um 20–30 % aufgrund gestörter Luftströmungspfade.
Wie sollten Sie Rippenabstand und -höhe für optimale Leistung berechnen?
Der optimale Rippenabstand für natürliche Konvektion folgt der Elenbaas-Korrelation, wobei der ideale Spalt (b) bei einer 25 mm hohen Rippe und einer Temperaturdifferenz von 75 °C ungefähr 10,5 mm beträgt. Genauer gesagt sollte der Rippenspalt so berechnet werden, dass sich die Grenzschichten benachbarter Rippen nicht vereinigen, was den Luftstrom ersticken würde. Für Aluminiumrippen mit einem Temperaturanstieg von 50 °C über der Umgebungstemperatur wird ein Rippenabstand von 6–12 mm empfohlen, wobei 8–10 mm für die meisten Anwendungen der optimale Bereich sind. Die Rippenhöhe sollte das 10-fache des Rippenspalts nicht überschreiten; jenseits dieses Verhältnisses wird der obere Teil der Rippe wirkungslos, da die Luft dort bereits nahezu Umgebungstemperatur erreicht hat. Die Rippendicke sollte für stranggepresstes Aluminium 1,5–3 mm betragen, um Materialkosten und Wärmeleitfähigkeit auszugleichen. Ein häufiger Fehler ist die Verwendung von Rippenabständen für erzwungene Konvektion (2–4 mm) in einem Design für natürliche Konvektion, was die thermische Leistung um bis zu 40 % reduziert.

Welche Materialien bieten die beste Wärmeleitfähigkeit für passive Kühlkörper?
Aluminium 6063-T5 ist der Industriestandard für Kühlkörper mit natürlicher Konvektion, da es eine hervorragende Balance aus Wärmeleitfähigkeit (201 W/m·K), Strangpressbarkeit und Kosten von etwa 4–6 USD pro Kilogramm bietet. Kupfer bietet 385 W/m·K, was eine etwa 90 % bessere Wärmeleitung ermöglicht, kostet jedoch 12–15 USD pro Kilogramm und ist 3,3-mal dichter, was Gewicht und Kosten erheblich erhöht. Für Hochleistungsanwendungen werden Kupferkühlkörper mit Aluminiumrippen manchmal mit Wärmeleitkleber oder mechanischer Befestigung montiert, wodurch 80–90 % der Leistung von massivem Kupfer bei 60 % des Gewichts erreicht werden. Eine günstigere Alternative ist Aluminium-Druckguss ADC12 (96 W/m·K), das sich für komplexe Geometrien eignet, aber 20–30 % mehr Oberfläche benötigt, um die Leistung von stranggepresstem Aluminium zu erreichen. Materialien auf Graphitbasis (150–400 W/m·K in der Ebene) sind für Flachplattenanwendungen im Kommen, aber für dreidimensionale Rippenstrukturen nicht kosteneffektiv. Für die meisten industriellen Elektronikanwendungen ist 6063-T5-Aluminium mit einer schwarzen Eloxalbeschichtung die empfohlene Wahl, da das Eloxieren den Emissionsgrad von 0,04 auf 0,85 erhöht und die Wärmeübertragung durch Strahlung um 15–25 % verbessert.
Wie beeinflussen Oberflächenbeschaffenheit und Farbe die Wärmeableitung durch Strahlung?
Die Wärmeübertragung durch Strahlung macht 20–35 % der gesamten Wärmeableitung bei natürlicher Konvektion aus, was die Oberflächenbehandlung entscheidend macht. Eine polierte Aluminiumoberfläche mit einem Emissionsgrad von 0,04–0,09 strahlt nahezu keine Wärme ab, sodass die Konvektion die gesamte Last übernehmen muss. Schwarz eloxiertes Aluminium (Emissionsgrad 0,85–0,90) ist der Industriestandard und erhöht die gesamte Wärmeableitung um 25–35 % im Vergleich zu blankem Metall. Pulverbeschichtung in Matt-Schwarz erreicht einen ähnlichen Emissionsgrad (0,85–0,92), fügt jedoch 30–50 µm Dicke hinzu, was den Wärmewiderstand aufgrund der geringeren Wärmeleitfähigkeit der Beschichtung um 0,1–0,3 °C/W erhöhen kann. Klares Eloxieren bietet nur eine minimale Verbesserung (Emissionsgrad 0,15–0,30) und wird für passive Kühlung nicht empfohlen. Die Oberflächenbeschaffenheit beeinflusst auch die Staubansammlung; strukturierte Oberflächen halten Partikel fest, die eine isolierende Schicht von 0,1–0,5 mm bilden und die Leistung im Laufe der Zeit um 10–15 % verschlechtern können. Für Außen- oder staubige Umgebungen spezifizieren Sie eine glatte eloxierte Oberfläche mit regelmäßigen Reinigungsintervallen.

Wann sollten Sie sich für einen geschabten (Skived Fin), stranggepressten oder gebondeten Kühlkörper entscheiden?
Stranggepresste Aluminiumkühlkörper sind die kostengünstigste Option für natürliche Konvektion, mit Werkzeugkosten von 1.500–3.000 USD und Mindestbestellmengen von 500 Stück. Das maximale Verhältnis von Rippenhöhe zu Rippenspalt ist auf etwa 10:1 begrenzt, was die Rippendichte einschränkt. Geschabte Kühlkörper (Skived Fin) verwenden ein Schneidverfahren, das Rippen von bis zu 40 mm Höhe mit Spalten von nur 2,5 mm erzeugt und so eine bis zu 40 % höhere Oberfläche pro Grundfläche bietet als stranggepresste Designs; die Werkzeugkosten sind mit 5.000–10.000 USD höher, und die Stückpreise liegen für typische Größen bei 8–20 USD. Gebondete Kühlkörper, bei denen einzelne Rippen auf eine Basisplatte geklebt werden, ermöglichen die Kombination von Materialien (Kupferrippen auf Aluminiumbasis) und erreichen Rippendichten von bis zu 18 Rippen pro Zoll, aber die Klebeverbindung fügt 0,5–1,0 °C/W Wärmewiderstand hinzu. Speziell für natürliche Konvektion ist der Luftstrom durch den Auftrieb begrenzt, daher helfen extrem dichte Rippen nicht; ein Spalt von 6–12 mm ist ideal. Wählen Sie stranggepresste Kühlkörper für Stückzahlen über 1.000 und Standardgeometrien, geschabte für Hochleistungsanforderungen mit Rippenhöhen über 30 mm, und gebondete nur, wenn eine Materialkombination unbedingt erforderlich ist.
Was sind die häufigsten Konstruktionsfehler bei passiven Kühlsystemen?
Der häufigste Fehler ist die horizontale Montage des Kühlkörpers, was die Leistung der natürlichen Konvektion um 30–50 % reduziert, da die erwärmte Luft nicht frei von den Rippen aufsteigen kann. Ein zweiter kritischer Fehler ist die Platzierung des Kühlkörpers zu nah an einer Gehäusewand; ein Mindestabstand von 10–15 mm über den Rippenspitzen ist erforderlich, damit Luft entweichen und frische Luft einströmen kann. Drittens ignorieren Konstrukteure oft den Spreizwiderstand der Wärmequelle; ein 50-W-IGBT (Bipolartransistor mit isolierter Gate-Elektrode), der auf einer Fläche von 20 mm x 20 mm konzentriert ist, erfordert eine Basisdicke von mindestens 8–12 mm, um die Wärme effektiv über die Rippenanordnung zu verteilen, da sonst die Rippen in der Nähe der Quelle heiß laufen, während die äußeren Rippen kühl bleiben. Viertens reduziert die Verwendung von Rippenabständen für erzwungene Konvektion (2–4 mm) in einem Design für natürliche Konvektion den Luftstrom und erhöht den Wärmewiderstand um 30–40 %. Schließlich kann die Vernachlässigung des systemweiten Luftströmungspfads – wie das Blockieren von Lufteinlassöffnungen oder die Platzierung des Kühlkörpers stromabwärts eines heißen Bauteils – die effektive Umgebungstemperatur um 10–20 °C erhöhen und die Leistungsreserve des Kühlkörpers halbieren.
Wie können Sie die Leistung der natürlichen Konvektion genau vorhersagen?
Die numerische Strömungsmechanik (CFD-Simulation) ist die genaueste Methode, wobei moderne Software eine Übereinstimmung innerhalb von 5–10 % mit experimentellen Messungen für natürliche Konvektion erreicht. Für vorläufige Schätzungen gilt die empirische Korrelation für vertikale flache Platten und Rippenanordnungen: Nu = 0,59 × (Gr × Pr)^0,25 für laminare Strömung, wobei Nu die Nusselt-Zahl, Gr die Grashof-Zahl und Pr die Prandtl-Zahl (0,71 für Luft) ist. Diese Korrelation ist gültig für Rayleigh-Zahlen (Ra = Gr × Pr) zwischen 10^4 und 10^9. Eine einfachere Faustregel: Für einen vertikal montierten Aluminiumkühlkörper beträgt der Wärmewiderstand in °C/W ungefähr 250 geteilt durch die gesamte Oberfläche in Quadratzentimetern, vorausgesetzt ein Temperaturanstieg von 50 °C. Beispielsweise hätte ein Kühlkörper mit einer Gesamtoberfläche von 500 cm² einen geschätzten Widerstand von 0,5 °C/W. Wenden Sie immer einen Derating-Faktor von 10–20 % für reale Bedingungen an, einschließlich ungleichmäßiger Luftströmung, Gehäusebeschränkungen und erhöhter Umgebungstemperaturen über 50 °C.
Fazit
Kühlkörper mit natürlicher Konvektion sind eine zuverlässige, wartungsfreie Kühllösung für Anwendungen bis 50 W, sofern Rippengeometrie, Material, Oberflächenbeschaffenheit und Montageausrichtung korrekt spezifiziert sind. Die wichtigsten technischen Parameter sind ein Rippenabstand von 6–12 mm, ein Verhältnis von Rippenhöhe zu Rippenspalt unter 10:1, schwarz eloxiertes Aluminium mit einem Emissionsgrad über 0,85 und eine vertikale Ausrichtung mit mindestens 10 mm Abstand. Wenn diese Regeln befolgt werden, kann ein richtig dimensionierter Kühlkörper Wärmewiderstände von 1,5–3,5 °C/W mit vorhersehbarer Leistung erreichen. Für Unterstützung bei Ihrem passiven Kühldesign, einschließlich thermischer Simulation, Prototypenentwicklung und Serienproduktion, kontaktieren Sie das Engineering-Team von BQUQ für ein Angebot innerhalb von 12 Stunden.
