Was sind die neuesten Trends im Wärmemanagement von 5G-Basisstationen?

Die direkteste Antwort lautet, dass das Wärmemanagement von 5G-Basisstationen sich von passiven Aluminium-Strangpresskühlkörpern hin zu hybriden aktiv-passiven Systemen, Flüssigkeitskühlung und Phasenwechselmaterialien verlagert, angetrieben durch eine 3-fache Erhöhung der Leistungsdichte im Vergleich zu 4G. Moderne 5G-Remote-Radio-Units (RRUs) erzeugen zwischen 300 W und 1000 W Wärme pro Einheit, wobei die Sperrschichttemperatur unter 85 °C bleiben muss, um eine Lebensdauer von 15 Jahren zu gewährleisten. Die Branche standardisiert sich auf Druckguss-Aluminium- oder Kupfer-Heatpipes in Kombination mit erzwungener Luftkühlung, während Kaltplatten für Massive-MIMO-Arrays erforscht werden.

Warum ist das Wärmemanagement bei 5G anspruchsvoller als bei 4G?

Eine 4G-Basisstation dissipiert typischerweise 100 W bis 200 W pro RRU, während eine 5G-Massive-MIMO-Einheit (64T64R) bis zu 1200 W Eingangsleistung aufnimmt, wobei über 90 % in Wärme umgewandelt werden. Höhere Betriebsfrequenzen (3,5 GHz bis 39 GHz) führen zu kleineren, dichteren Leistungsverstärkern, die unter erhöhten ohmschen Verlusten leiden. Die physische Größe des 5G-Antennenarrays begrenzt die verfügbare Kühlkörperfläche auf ungefähr 400 mm x 400 mm, was eine Wärmestromdichte von 0,6 W/cm² bis 1,5 W/cm² erzeugt – zwei- bis dreimal höher als bei 4G-Geräten. Diese erhöhte thermische Last beschleunigt direkt die Halbleiterdegradation, wobei jede 10 °C über der 85 °C-Sperrschichtgrenze die Lebensdauer der Komponenten halbiert.

Welche primären Methoden des Wärmemanagements werden heute verwendet?

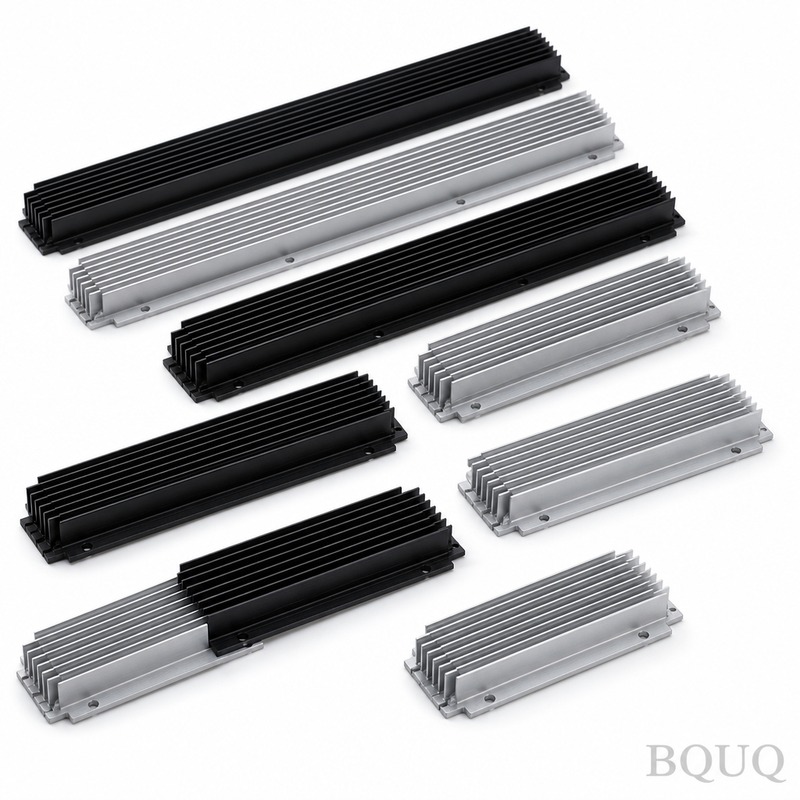

Die aktuelle Branchenbasislinie ist ein passiver Aluminiumkühlkörper mit 10 bis 15 Lamellen pro Zoll, der bei natürlicher Konvektion einen thermischen Widerstand von 0,2 °C/W bis 0,4 °C/W erreicht. Für 5G fügen Hersteller erzwungene Luftkühlung mit doppelten 40-mm- oder 60-mm-Lüftern hinzu, was den thermischen Widerstand auf 0,05 °C/W bis 0,1 °C/W reduziert, aber aufgrund beweglicher Teile Zuverlässigkeitsbedenken mit sich bringt. Flüssigkeitskühlung setzt sich für dichte städtische Standorte durch, wobei eine Kaltplatte mit Mikrokanälen (0,5 mm bis 1,0 mm Breite) einen thermischen Widerstand von 0,02 °C/W bis 0,05 °C/W erreicht, allerdings eine Pumpe im geschlossenen Kreislauf und einen externen Wärmetauscher erfordert. Phasenwechselmaterialien (PCMs) mit Schmelzpunkten zwischen 40 °C und 55 °C werden als thermische Puffer für transiente Lasten verwendet und absorbieren 150 J/g bis 250 J/g latente Wärme während Spitzenverkehrszeiten.

Wie beeinflusst die Materialauswahl des Kühlkörpers die Leistung?

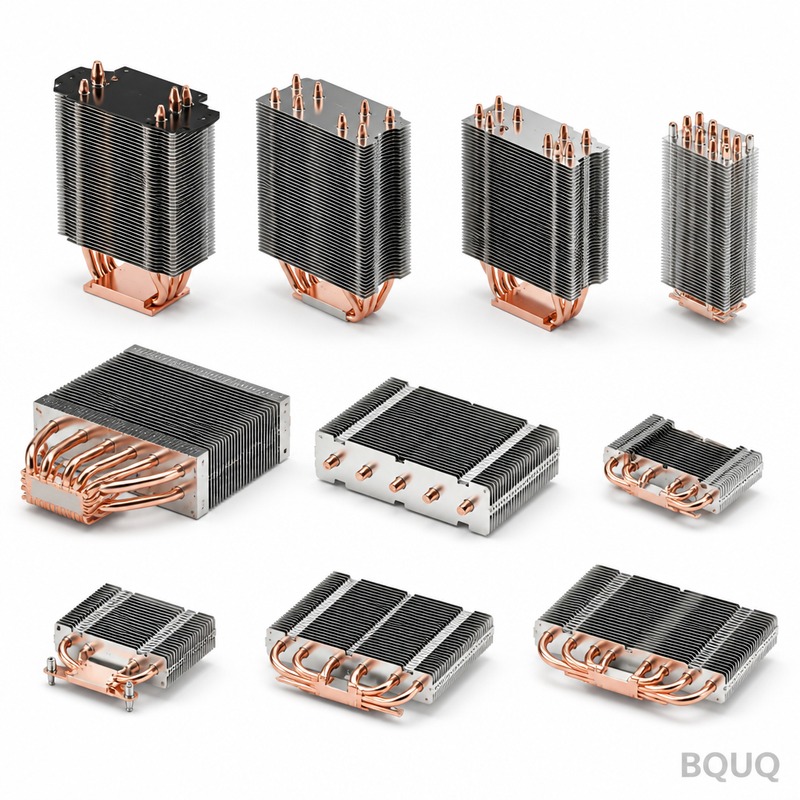

Aluminium 6063-T5 bleibt der Standard, da es eine Wärmeleitfähigkeit von 180 W/m·K zu Kosten von 4 bis 6 USD pro Kilogramm bietet und damit die wirtschaftlichste Wahl für große Lamellenanordnungen ist. Kupfer mit einer Leitfähigkeit von 401 W/m·K wird für Heatpipes und Grundplatten verwendet, wenn der Platz begrenzt ist, wiegt jedoch 3,3-mal mehr als Aluminium und kostet 15 bis 20 USD pro Kilogramm. Eine hybride Lösung, wie eine Kupfer-Vapor-Chamber, die in einen Aluminium-Lamellenstapel eingebettet ist, reduziert den Spreizwiderstand um 40 % im Vergleich zu massivem Aluminium. Für extreme Hochleistungseinheiten über 800 W werden Graphitfolien mit einer In-plane-Leitfähigkeit von 1000 W/m·K verwendet, um die Wärme lateral über die Leiterplatte zu verteilen, bevor sie den Kühlkörper erreicht.

Welche Kühlstrategie sollten Sie für eine 5G-RRU wählen?

Für Outdoor-Makrozellen mit einem Umgebungstemperaturbereich von -40 °C bis +55 °C ist ein IP65-zertifizierter Aluminiumkühlkörper mit versiegelten Lüftern (bewertet mit 70.000 Stunden MTBF) die häufigste Wahl, da er bis zu 600 W ohne externe Rohrleitungen bewältigt. Für Small Cells, die in Straßenschränken oder an Masten installiert sind, wo Lärm eine Rolle spielt, wird ein passiver Kühlkörper mit größerer Oberfläche (0,8 m² bis 1,2 m²) verwendet, kombiniert mit einem PCM-Puffer, um Spitzenlasten von 10 Minuten Verkehr zu überbrücken. Für zentralisierte Radio-Access-Network-Bereitstellungen (C-RAN) mit einer Leistung über 800 W wird Flüssigkeitskühlung zwingend erforderlich, da Luftkühlung unpraktisch große Lamellenvolumina erfordern würde. Eine praktische Faustregel ist, passive Kühlung zu wählen, wenn die Wärmestromdichte unter 0,5 W/cm² liegt, erzwungene Luft, wenn sie unter 1,0 W/cm² liegt, und Flüssigkeit oder Vapor Chamber, wenn sie über 1,0 W/cm² liegt.

Wie berechnen Sie die erforderliche Kühlkörpergröße für eine 5G-Einheit?

Um einen Kühlkörper zu dimensionieren, berechnen Sie zunächst den erforderlichen Gesamtwärmewiderstand mit der Gleichung R_gesamt = (T_Sperrschicht_max - T_Umgebung_max) / P_Wärme. Für eine 500-W-RRU mit einer maximalen Sperrschichttemperatur von 85 °C und einer Umgebungstemperatur von 45 °C beträgt der erforderliche Widerstand 0,08 °C/W. Der Kühlkörper muss dann einen Konvektionswiderstand von 0,05 °C/W erreichen, was für ein stranggepresstes Aluminiumprofil mit 2,5-mm-Lamellen und 4-mm-Abstand ungefähr 0,6 m² exponierte Oberfläche erfordert. Dies entspricht einem Lamellenblock von 300 mm (Länge) x 300 mm (Breite) x 80 mm (Höhe) mit einem Gewicht von etwa 2,5 kg. Das Hinzufügen eines erzwungenen Luftstroms von 50 CFM reduziert die erforderliche Lamellenhöhe auf 40 mm und senkt die Materialkosten um etwa 30 %.

Was sind die neuesten Trends bei thermischen Schnittstellenmaterialien für 5G?

Thermische Schnittstellenmaterialien (TIMs) für 5G müssen hohen Anpressdrücken von bis zu 50 psi und Temperaturzyklen von -40 °C bis 125 °C ohne Pump-Out standhalten. Silikonbasierte Gap Pads mit einer Wärmeleitfähigkeit von 3 W/m·K bis 8 W/m·K werden häufig zwischen Leiterplatte und Kühlkörper verwendet, mit einer typischen Fügespaltdicke von 0,5 mm bis 1,0 mm. Phasenwechsel-TIMs, die oberhalb von 50 °C verflüssigen, erreichen eine thermische Impedanz von 0,05 °C·cm²/W und werden aufgrund ihres geringeren thermischen Widerstands bei dünnen Fügespalten bevorzugt. Der neueste Trend sind graphitbasierte TIMs mit einer Wärmeleitfähigkeit von 15 W/m·K, die in Umgebungen mit hohen Vibrationen eingesetzt werden, da sie über eine Lebensdauer von 15 Jahren nicht kriechen oder austrocknen.

Wann sollten Sie bei 5G Flüssigkeitskühlung gegenüber Luftkühlung in Betracht ziehen?

Flüssigkeitskühlung wird wirtschaftlich gerechtfertigt, wenn der erforderliche Luftvolumenstrom 200 CFM übersteigt, da die Lüfterleistungsaufnahme dann 100 W überschreiten und die Effizienz des Leistungsverstärkers um mehr als 5 % reduzieren würde. Der Break-even-Punkt liegt typischerweise bei einer Wärmeableitung von 700 W pro Einheit, wenn die Umgebungstemperatur 40 °C übersteigt. Flüssigkeitskühlung ermöglicht auch die Abwärmerückgewinnung, bei der das Kühlmittel bei 45 °C für die Gebäudeheizung wiederverwendet werden kann, was die Energiekosten am Standort um 15 % bis 20 % senkt. Allerdings erhöht die Flüssigkeitskühlung die Kosten der Basisstation um 10 % bis 15 % und erfordert ein Wartungsintervall von 5 Jahren für den Austausch von Pumpe und Kühlmittel, was in die Gesamtlebenszykluskosten einkalkuliert werden muss.

FAQ

Was ist die maximale Sperrschichttemperatur für 5G-Leistungsverstärker?

Die maximal empfohlene Sperrschichttemperatur für GaN-on-SiC-Leistungsverstärker, die in 5G verwendet werden, beträgt 85 °C, wobei einige hochzuverlässige Komponenten in Militärqualität für 105 °C ausgelegt sind. Das Überschreiten dieser Temperatur reduziert die mittlere Zeit bis zum Ausfall von 1 Million Stunden bei 85 °C auf 100.000 Stunden bei 95 °C. Wärmemanagementsysteme müssen so ausgelegt sein, dass sie dieses Limit bei der höchsten Standort-Umgebungstemperatur plus einer Sicherheitsmarge von 10 °C einhalten.

Wie oft müssen Kühlventilatoren in 5G-Basisstationen ausgetauscht werden?

Doppelte Kugellagerlüfter mit einer Bewertung von 70.000 Stunden MTBF bei 45 °C müssen statistisch gesehen bei 24/7-Betrieb alle 8 Jahre ausgetauscht werden. Bei Außenstandorten mit hoher Staub- oder Salznebelbelastung sinkt das Intervall jedoch auf 3 bis 5 Jahre. Viele Betreiber verwenden jetzt Lüfter mit Tachometer-Feedback, um die Drehzahl zu überwachen und vorbeugende Wartung vor dem Ausfall zu planen.

Kann passive Kühlung allein eine 5G-Massive-MIMO-Einheit bewältigen?

Passive Kühlung kann bis zu 300 W Verlustleistung bei einer Umgebungstemperatur von 45 °C mit einem Kühlkörper mit 1,2 m² Oberfläche bewältigen, was für die meisten 64T64R-Massive-MIMO-Einheiten, die 600 W bis 1000 W dissipieren, unzureichend ist. Passive Kühlung ist nur für 5G-Small Cells mit geringer Leistung (20 W bis 50 W) oder für Einheiten mit reduzierter Ausgangsleistung in kalten Klimazonen praktikabel. Für Outdoor-Makrozellen mit voller Leistung ist zumindest eine Form der erzwungenen Luftkühlung erforderlich.

Wie hoch ist der typische Kostenanstieg für flüssigkeitsgekühlte 5G-Systeme?

Eine flüssigkeitsgekühlte 5G-RRU mit Kaltplatte, Pumpe und Kühler kostet 150 bis 300 USD mehr als eine vergleichbare luftgekühlte Einheit, was einer Prämie von 20 % bis 30 % auf das Kühlsubsystem entspricht. Die Gesamtbetriebskosten können niedriger sein, wenn der Standort zusätzliche Klimaanlagenlasten vermeidet, was 1,5 kW bis 2 kW Kühlleistung pro Standort einspart. Die Amortisationszeit beträgt typischerweise 3 bis 4 Jahre in Regionen mit hohen Strompreisen über 0,15 USD pro kWh.

Welche Norm für das Wärmemanagement gilt für 5G-Basisstationen?

Die primäre Norm ist ETSI EN 300 019-1-4, die Außenbasisstationsausrüstung für Temperaturbereiche von -40 °C bis +55 °C und Luftfeuchtigkeit bis 100 % klassifiziert. Darüber hinaus erfordert Telcordia GR-487 Temperaturwechseltests von -40 °C bis +65 °C mit 500 Zyklen, um die Zuverlässigkeit der Lötverbindungen zu validieren. Hersteller befolgen auch IEC 60529 für den IP65-Schutz gegen Staub und Wasser, der den Kühlkörper und die Kühlkomponenten abdichtet.

Wie wirkt sich Staub auf die Kühlkörperleistung in 5G-Basisstationen aus?

Eine Staubansammlung von 0,5 mm auf den Lamellenoberflächen kann den thermischen Widerstand um 20 % bis 30 % erhöhen, da sie den Luftstrom blockiert und als Isolierschicht wirkt. Systeme mit erzwungener Luftkühlung erfordern Filter mit einer Effizienz von 95 % bei 10 Mikrometern, die in städtischen Umgebungen alle 6 Monate und in Industriegebieten alle 3 Monate gereinigt werden müssen. Passive Kühlkörper sind weniger betroffen, benötigen aber dennoch eine jährliche Reinigung, um den Wärmeübergangskoeffizienten von Lamelle zu Umgebung aufrechtzuerhalten.

Welche Rolle spielt die numerische Strömungsmechanik beim 5G-Wärmedesign?

Die Simulation der numerischen Strömungsmechanik (CFD) wird verwendet, um den Lamellenabstand und die Lüfterplatzierung zu optimieren, wodurch der thermische Widerstand im Vergleich zu empirischen Auslegungsregeln um bis zu 15 % reduziert wird. CFD-Modelle können Luftrezirkulationszonen vorhersagen, die Hot Spots verursachen, welche häufig an den Leiterplattenecken auftreten, wo die Leistungsverstärker gebündelt sind. Moderne 5G-Designs verwenden CFD, um die Sonneneinstrahlung im ungünstigsten Fall zu simulieren, die für Außeneinheiten 10 °C bis 15 °C zur Umgebungstemperatur hinzufügt.

Der Übergang zu 5G hat die Thermotechnik grundlegend von einer sekundären Überlegung zu einer primären Designbeschränkung verändert, mit Leistungsdichten, die keine einfachen überdimensionierten Aluminium-Strangpressprofile mehr zulassen. Ingenieure müssen Wärmestromdichte, Umgebungsbedingungen, Zuverlässigkeit und Gesamtbetriebskosten bewerten, wenn sie zwischen passiven, luftgekühlten und flüssigkeitsgekühlten Lösungen wählen. Da 5G-Netze dichter werden und die Leistungsniveaus auf 1500 W pro Standort steigen, ist mit einer weiteren Verbreitung von eingebetteter Mikrokanalkühlung und intelligenten Lüftern mit variabler Drehzahlregelung basierend auf der Echtzeit-Verkehrslast zu rechnen.
