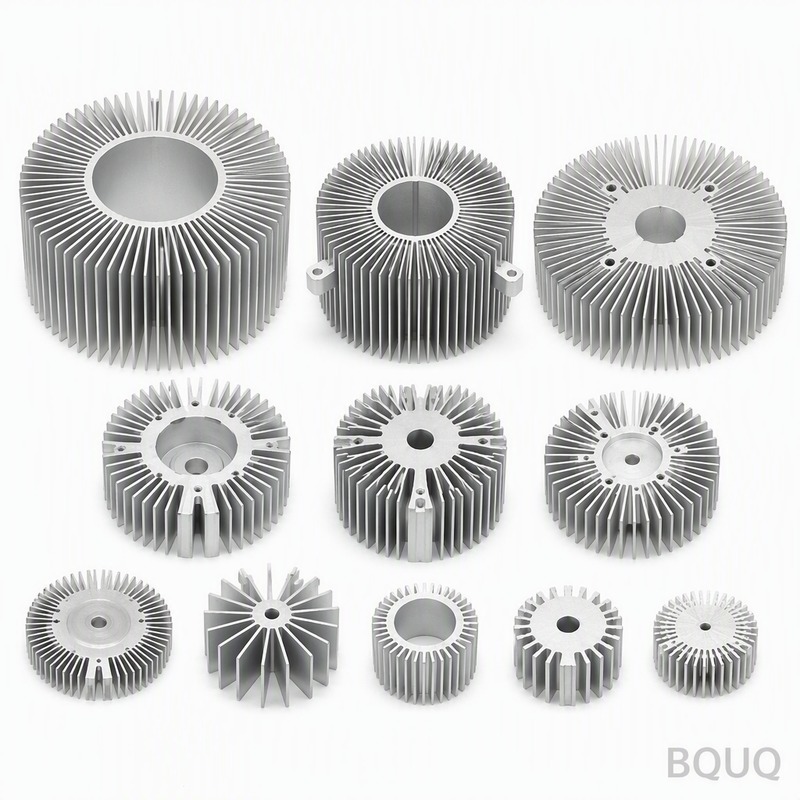

Was sind die besten Kühlkörperlösungen für 5G-Telekommunikationsausrüstung?
Die besten Kühllösungen für 5G- und Telekommunikationsgeräte sind hochdichte Aluminium-Rippenkühlkörper mit erzwungener Konvektion oder Kupfer-Dampfkammern, abhängig vom Leistungsbereich und der Bauform. Für Basisstationen mit einer Leistung über 150 W sind Aluminium-Kühlkörper mit gebondeten oder gehobelten Rippen und einem thermischen Widerstand unter 0,08 °C/W Standard, während für kompakte Remote Radio Units (RRUs) unter 100 W Dampfkammern mit einer Wärmeleitfähigkeit von 3000 W/m·K massivem Kupfer überlegen sind. Bei BQUQ fertigen wir diese Präzisions-Kühlkomponenten mit Toleranzen von ±0,02 mm bei der Rippenteilung und gewährleisten so eine zuverlässige Ableitung von 10–500 W Wärmelasten in Außen- und Innenumgebungen der Telekommunikation.
Was sind die primären Wärmequellen in 5G-Telekommunikationsgeräten?
Die primären Wärmequellen in 5G-Geräten sind die Leistungsverstärker (PAs), Basisband-Verarbeitungseinheiten und feldprogrammierbare Gate-Arrays (FPGAs). Ein typisches 64-Sende-/64-Empfangs-Antennenarray (64T64R) mit massivem MIMO kann zwischen 200 W und 400 W Wärme abgeben, wobei einzelne Galliumnitrid-Leistungsverstärker (GaN-PAs) jeweils 20–50 W erzeugen. Diese Komponenten haben maximale Sperrschichttemperaturen von 105 °C bis 125 °C, was einen Kühlkörper erfordert, der unter Spitzenlast einen Temperaturunterschied zwischen Gehäuse und Umgebung von nicht mehr als 40 °C aufrechterhält. Zusätzlich tragen die Netzteil-Einheiten (PSUs) 30–60 W pro Einheit bei, und die optischen Transceiver fügen jeweils weitere 5–10 W hinzu, die alle innerhalb eines versiegelten oder halbversiegelten Gehäuses verwaltet werden müssen, um das Eindringen von Feuchtigkeit zu verhindern.
Wie verbessert eine hochdichte Rippengeometrie die thermische Leistung von 5G-Kühlkörpern?
Eine hochdichte Rippengeometrie verbessert die thermische Leistung, indem sie die für die konvektive Wärmeübertragung verfügbare Oberfläche vergrößert, ohne die Grundfläche des Kühlkörpers zu erweitern. Bei einem Standard-Aluminiumkühlkörper mit einer Basis von 200 mm × 200 mm erhöht die Erhöhung der Rippendichte von 8 Rippen pro Zoll (FPI) auf 16 FPI die Gesamtoberfläche von etwa 0,32 m² auf 0,58 m², was einem Zuwachs von 81 % entspricht. Dies reduziert direkt den thermischen Widerstand; beispielsweise kann ein 16-FPI-Design mit 2,0 mm Rippendicke und 1,5 mm Zwischenräumen bei einem Luftstrom von 3 m/s einen thermischen Widerstand von 0,05 °C/W erreichen, verglichen mit 0,09 °C/W für ein 8-FPI-Design bei gleicher Strömungsgeschwindigkeit. Allerdings steigt auch der Druckabfall über den Kühlkörper von 50 Pa auf 180 Pa, sodass Ingenieure die Rippendichte gegen den verfügbaren statischen Druck des Lüfters abwägen müssen, der in Telekommunikationsgehäusen typischerweise 200–400 Pa beträgt.
Welche Materialien sind optimal für die Herstellung von 5G-Telekommunikationskühlkörpern?
Die optimalen Materialien für 5G-Telekommunikationskühlkörper sind die Aluminiumlegierungen 6063-T5 und 6061-T6 für stranggepresste und gehobelte Designs sowie C1100- oder C1020-Kupfer für Dampfkammern und Einsätze mit hoher Wärmestromdichte. Aluminium 6063-T5 bietet eine Wärmeleitfähigkeit von 209 W/m·K und eine Streckgrenze von 145 MPa, was es ideal für stranggepresste Profile bis zu 300 mm Länge mit Rippenverhältnissen von 1:10 macht. Für höhere Leistung bietet C1020-Kupfer eine Wärmeleitfähigkeit von 391 W/m·K und wird in Dampfkammern verwendet, die Wärme von einer Chipfläche von 20 mm × 20 mm auf eine Basis von 120 mm × 120 mm mit einem thermischen Widerstand von nur 0,02 °C/W verteilen können. In Hybrid-Designs verwenden wir eine Kupfer-Grundplatte (3 mm dick), die durch Hartlöten mit Aluminiumrippen verbunden wird, was einen thermischen Widerstand der Verbindungsschicht von 0,01 °C/W erreicht und einen Kompromiss zwischen Kosten und Leistung bietet, bei dem Kupfer pro Kilogramm 3,5-mal teurer ist als Aluminium, aber eine thermische Verbesserung von 25–30 % liefert.
Wie beeinflussen erzwungene Konvektion vs. natürliche Konvektion die Dimensionierung von 5G-Kühlkörpern?
Erzwungene Konvektion ist für 5G-Kühlkörper mit Leistungsdichten über 0,5 W/cm² zwingend erforderlich, während natürliche Konvektion nur für leistungsschwache Remote-Einheiten unter 30 W praktikabel ist. In einem Szenario mit natürlicher Konvektion würde ein 150-W-Kühlkörper eine Rippenfläche von 1,2 m² und ein Volumen von 6 Litern benötigen, was ihn für Mastinstallationen unpraktisch macht, bei denen die maximale Baugröße 400 mm × 300 mm × 80 mm beträgt. Mit erzwungener Konvektion durch einen 40-mm-Axiallüfter mit 30 CFM kann dieselbe 150-W-Wärmelast mit einer Rippenfläche von 0,35 m² und einem Volumen von 1,8 Litern bewältigt werden, was einer Reduzierung um 70 % entspricht. Für 5G-Basisstationen im Außenbereich beträgt der Luftstrom typischerweise 2–5 m/s über das Rippenfeld, und der Kühlkörper muss so ausgelegt sein, dass der Geräuschpegel für städtische Einsätze unter 55 dBA bleibt, was die Lüfterdrehzahl auf 2500–3500 U/min begrenzt und einen Mindestabstand der Rippen von 1,5 mm vorschreibt, um hörbare Turbulenzen zu vermeiden.
Was sind die Standard-Fertigungstoleranzen für Telekommunikationskühlkörper?
Die Standard-Fertigungstoleranzen für Telekommunikationskühlkörper bei BQUQ betragen ±0,05 mm für die Ebenheit der Basis, ±0,02 mm für die Rippenteilung und ±0,1 mm für die Gesamthöhe, wodurch ein konsistenter thermischer Kontakt mit der Komponente gewährleistet wird. Die Basisoberfläche muss eine Ebenheit von 0,05 mm über 150 mm Länge erreichen, um eine Verbindungsschicht des Wärmeleitmaterials (TIM) von 0,05 mm oder weniger zu gewährleisten, wodurch der Kontaktwiderstand unter 0,02 °C·cm²/W gehalten wird. Bei gehobelten Kühlkörpern halten wir die Toleranz der Rippendicke bei ±0,03 mm und die der Rippenhöhe bei ±0,10 mm, mit einer Oberflächenrauheit von Ra 0,8 µm auf der Basis und Ra 1,6 µm auf den Rippen. Diese Toleranzen sind entscheidend, da eine Abweichung von 0,1 mm in der Rippenhöhe die Luftströmungseffizienz um 5 % reduzieren und den thermischen Widerstand um 7 % erhöhen kann, was sich direkt auf die Sperrschichttemperatur der GaN-Verstärker auswirkt.
Wie wirkt sich die Oberflächenveredelung von Kühlkörpern auf die 5G-Telekommunikationsleistung aus?
Die Oberflächenveredelung wirkt sich auf die 5G-Telekommunikationsleistung aus, indem sie den Emissionsgrad für die Wärmeübertragung durch Strahlung erhöht und vor Korrosion in Außenumgebungen schützt. Eine schwarze Eloxalbeschichtung (gemäß MIL-A-8625, Typ II, 18–25 µm Dicke) erhöht den Oberflächenemissionsgrad von 0,04 (blankes Aluminium) auf 0,85, was die Wärmeabfuhr durch Strahlung in Szenarien mit natürlicher Konvektion oder geringem Luftstrom um bis zu 15 % verbessert. Für 5G-Einheiten im Außenbereich, die Salznebel und Feuchtigkeit ausgesetzt sind, bietet eine Chromatierung plus eine Pulverbeschichtung von 60–80 µm Dicke eine Salzsprühbeständigkeit von 500 Stunden gemäß ASTM B117 und verhindert so eine Verschlechterung der Rippen, die andernfalls den thermischen Widerstand über fünf Jahre um 20 % erhöhen würde. Wir empfehlen jedoch, auf eine Vernickelung des Basis-Kontaktbereichs zu verzichten, da sie 0,02 °C/W thermischen Widerstand hinzufügt; stattdessen maskieren wir die Basis und tragen nur eine Eloxierung auf oder lassen sie blank für den direkten TIM-Kontakt.
Was sind die Kosten und Lieferzeiten für Prototyp- und Serien-5G-Kühlkörper?
Die Kosten und Lieferzeiten für 5G-Kühlkörper variieren erheblich zwischen Prototyp- und Serienphase, wobei die Werkzeugkosten den dominierenden anfänglichen Aufwand darstellen. Für einen stranggepressten Aluminiumkühlkörper mit kundenspezifischem Profil betragen die Kosten für das Strangpresswerkzeug 800–1.500 $ und die Herstellung dauert 2–3 Wochen, wobei Musterteile in 3–4 Wochen geliefert werden. Gehobelte Kühlkörper erfordern keine Werkzeuge für die Rippen, benötigen jedoch kundenspezifische CNC-Vorrichtungen für 500–1.000 $, wobei Prototypen in 1–2 Wochen verfügbar sind. Für die Serienproduktion kostet ein typischer 5G-Basisstationskühlkörper (200 mm × 200 mm × 60 mm, 16 FPI) 18–35 $ pro Einheit bei Stückzahlen von 1.000 Stück und sinkt auf 12–20 $ pro Einheit bei 10.000 Stück aufgrund reduzierter Bearbeitungszeit. Dampfkammern fügen einen Aufpreis von 8–15 $ pro Einheit für die Kammer selbst sowie 5–8 $ für die Kupferbasis hinzu, was bei einer Menge von 5.000 Stück einen Gesamtpreis von 40–60 $ pro Einheit und eine Lieferzeit von 4–6 Wochen ergibt.
| Kühlkörpertyp | Thermischer Widerstand (°C/W) | Max. Leistung (W) | Stückkosten bei 1.000 Stk. (USD) | Lieferzeit (Wochen) | Rippendichte (FPI) |
| Stranggepresstes Aluminium (6063-T5) | 0,08–0,12 | 150 | 18–25 $ | 3–4 | 8–12 |
| Gehobeltes Aluminium (6061-T6) | 0,05–0,08 | 250 | 25–35 $ | 2–3 | 14–20 |
| Gebondete Rippen (Al-Basis + Cu-Rippen) | 0,04–0,06 | 350 | 35–45 $ | 4–5 | 16–24 |
| Dampfkammer (Kupfer C1020) | 0,02–0,04 | 500 | 40–60 $ | 4–6 | 20–30 |
| Druckguss-Aluminium (A380) | 0,10–0,15 | 100 | 12–18 $ | 5–6 | 6–10 |
Wann sollten Sie eine Dampfkammer einem herkömmlichen Rippenstapel vorziehen?
Sie sollten eine Dampfkammer einem herkömmlichen Rippenstapel vorziehen, wenn die Wärmequelle stark konzentriert ist (Wärmestromdichte über 50 W/cm²) und der verfügbare Platz für die Kühlkörperbasis in einer Dimension weniger als 50 mm beträgt. Beispielsweise erzeugt ein einzelner GaN-PA-Chip mit einer Fläche von 5 mm × 5 mm, der 25 W ableitet, eine Wärmestromdichte von 100 W/cm², was in einer massiven Aluminiumbasis einen lokalen Hotspot von 15 °C über der Basistemperatur verursachen würde. Eine Dampfkammer verteilt diese Wärme in 0,5 Sekunden über eine Fläche von 100 mm × 100 mm, reduziert den Hotspot auf 3 °C und ermöglicht eine gleichmäßige Arbeit der Rippen. Darüber hinaus sind Dampfkammern die einzige praktikable Option für versiegelte IP65-Gehäuse, bei denen der Luftstrom auf die externen Rippen begrenzt ist, da sie Wärme mit einem thermischen Widerstand von 0,03 °C/W durch die Gehäusewand übertragen können.
Wie berechne ich die erforderliche Kühlkörpergröße für mein 5G-Modul?
Berechnen Sie die erforderliche Kühlkörpergröße, indem Sie die Gesamtverlustleistung (P) und die maximal zulässige Gehäusetemperatur (T_Gehäuse) bestimmen und dann durch die Umgebungstemperatur (T_Umgebung) und den gewünschten thermischen Widerstand (R_th = (T_Gehäuse - T_Umgebung) / P) dividieren. Für ein 200-W-Modul mit einer maximalen Gehäusetemperatur von 85 °C und einer Umgebungstemperatur von 45 °C beträgt der erforderliche thermische Widerstand (85-45)/200 = 0,20 °C/W. Bei Verwendung eines Kühlkörpers mit erzwungener Konvektion und 0,05 °C/W pro 100 mm Rippenlänge benötigen Sie insgesamt 400 mm Rippenlänge, was mit einer Grundfläche von 200 mm × 200 mm und 16 FPI erreicht werden kann.
Was ist die maximale Umgebungstemperatur für 5G-Kühlkörper im Außenbereich?
Die maximale Umgebungstemperatur für 5G-Kühlkörper im Außenbereich beträgt typischerweise 55 °C, basierend auf den IEC-60068-2-2-Normen für solarbeaufschlagte Geräte in tropischen Klimazonen. Bei dieser Umgebungstemperatur muss der Kühlkörper die Sperrschichttemperatur der Komponente unter 105 °C halten, sodass eine Temperaturdifferenz von 50 °C für den gesamten thermischen Pfad verbleibt. In der Praxis legen wir eine Worst-Case-Umgebungstemperatur von 60 °C mit einem Derating-Faktor von 10 % auf die thermische Leistung zugrunde, um Staubablagerungen auf den Rippen zu berücksichtigen.
Kann ich dasselbe Kühlkörperdesign für Innen- und Außen-5G-Geräte verwenden?
Nein, Sie können nicht dasselbe Kühlkörperdesign für Innen- und Außen-5G-Geräte verwenden, da sich die Umgebungsanforderungen erheblich unterscheiden. Außeneinheiten erfordern eine IP65-Dichtung, korrosionsbeständige Beschichtungen (mindestens 500 Stunden Salzsprühbeständigkeit) und einen Rippenabstand von mindestens 2 mm, um eine Verstopfung durch Schmutz zu verhindern, während Inneneinheiten engere Rippen (1,5 mm Abstand) und eine leichtere Eloxierung verwenden können. Darüber hinaus benötigen Außenkühlkörper einen steileren Rippenwinkel (5–7 Grad), um Wasser abzuleiten, während Innendesigns vertikale Rippen für maximalen Luftstrom verwenden können.
Wie wirkt sich die Höhenlage auf die Kühlkörperleistung bei 5G-Telekommunikationsinstallationen aus?
Die Höhenlage reduziert die Luftdichte, was den konvektiven Wärmeübergangskoeffizienten um etwa 3 % pro 1000 Meter Höhengewinn verringert. Auf 3000 Metern Höhe hat ein für Meereshöhe ausgelegter Kühlkörper einen um 9 % höheren thermischen Widerstand, was bedeutet, dass die Sperrschichttemperatur der Komponente bei einer Last von 100 W um 9 °C ansteigt. Um dies auszugleichen, empfehlen wir, die Leistung um 10–15 % zu reduzieren oder die Lüfterdrehzahl bei Installationen über 2000 Metern um 20 % zu erhöhen.
Was sind die häufigsten Ausfallarten von 5G-Kühlkörpern?
Die häufigsten Ausfallarten von 5G-Kühlkörpern sind das Verstopfen der Rippen durch Staub und Insekten, Korrosion der Rippenkanten und Ermüdungsrisse an den Verbindungen zwischen Basis und Rippen aufgrund thermischer Wechselbelastung. Thermische Zyklen zwischen -40 °C und +85 °C können eine unterschiedliche Ausdehnung von Aluminium und Kupfer verursachen, was nach 10.000 Zyklen zu Ermüdung der Lötverbindungen führt. Um dies zu mildern, verwenden wir eine nachgiebige TIM-Schicht und eine mechanische Klemmkraft von 50–100 N, um einen Anpressdruck von 10–20 psi aufrechtzuerhalten.
Wie kann ich die thermische Leistung eines kundenspezifischen Kühlkörpers validieren?
Validieren Sie die thermische Leistung, indem Sie eine CFD-Simulation durchführen und anschließend einen physischen Test mit Thermoelementen und einer Wärmequelle durchführen, die die tatsächliche Verlustleistung nachbildet. Befestigen Sie beim physischen Test Thermoelemente an der Kühlkörperbasis und am Komponentengehäuse, legen Sie die Nennleistung an und messen Sie die stationäre Temperatur nach 30 Minuten. Der gemessene thermische Widerstand sollte innerhalb von 5 % des simulierten Werts liegen; ist er höher, überprüfen Sie die TIM-Verbindungsschicht und die Ebenheit der Basis.
Was ist die Mindestbestellmenge für kundenspezifische 5G-Kühlkörper?
Die Mindestbestellmenge für kundenspezifische 5G-Kühlkörper beträgt 500 Stück für stranggepresste Designs und 300 Stück für gehobelte Designs, aufgrund der Rüstkosten für CNC-Bearbeitung und Oberflächenveredelung. Für die Prototypenvalidierung bieten wir einen Kleinserien-Service mit einer Mindestmenge von 20 Stück zu einem Aufpreis von 30 % pro Einheit an. Für Dampfkammer-Designs beträgt die Mindestbestellmenge 1.000 Stück, da kundenspezifische Werkzeuge für den Abdichtungsprozess der Kammer erforderlich sind.
Für hochdichte 5G-Wärmelösungen kommt es darauf an, die Kühlkörperarchitektur an Ihre spezifischen Leistungs-, Luftstrom- und Umgebungsanforderungen anzupassen. Ob Sie einen gehobelten Aluminium-Rippenstapel mit 16 FPI für eine 250-W-Remote-Radio-Unit oder eine Kupfer-Dampfkammer für ein 500-W-Massive-MIMO-Array benötigen, unsere 20 Jahre Erfahrung in CNC-Bearbeitung und thermischer Fertigung gewährleisten präzise Toleranzen und zuverlässige Leistung. Kontaktieren Sie BQUQ für eine Angebotsantwort innerhalb von 12 Stunden und eine kostenlose thermische Designprüfung. E-Mailen Sie uns unter sc@bquq.com, erreichen Sie uns per WhatsApp unter +86 13713157787 oder besuchen Sie www.bquq.com, um Ihr Projekt zu besprechen.
