Präzisionsstanz-Toleranzen: Vollständiger Leitfaden
In der Welt der Metallstanzung ist Präzision von größter Bedeutung. Ob Sie Komponenten für die Automobil-, Luftfahrt-, Elektronik- oder Medizintechnik herstellen, das Verständnis und die Kontrolle von Toleranzen sind entscheidend, um die Funktionalität der Teile, die Montagepassung und die Kosteneffizienz sicherzustellen. Dieser umfassende Leitfaden befasst sich mit den Feinheiten der Präzisionsstanzungstoleranzen und bietet praktische Einblicke und bewährte Verfahren, um konsistente, qualitativ hochwertige Ergebnisse zu erzielen.

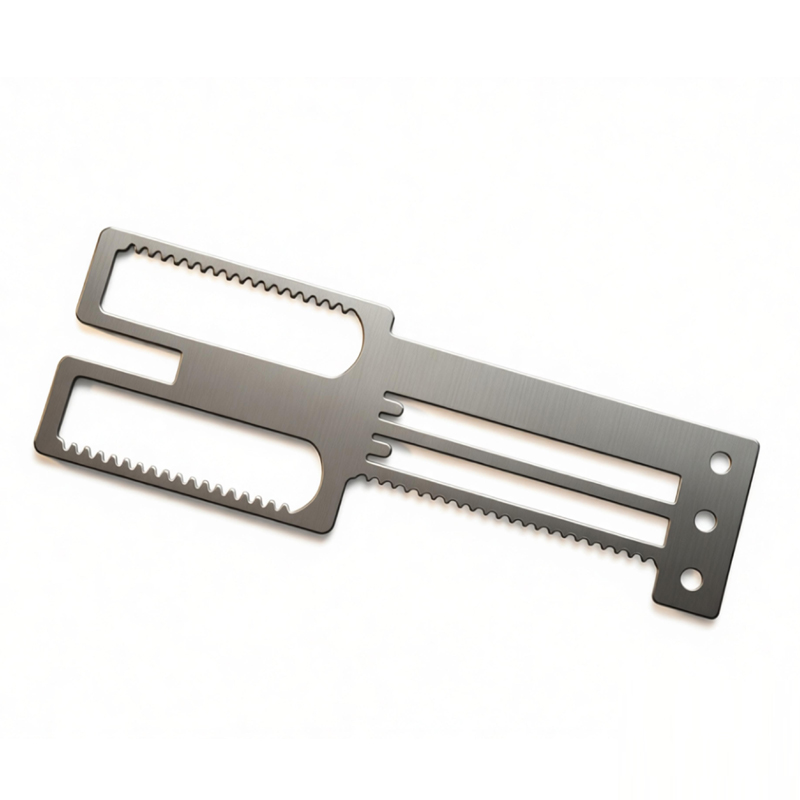

Was sind Präzisionsstanzungstoleranzen?
Präzisionsstanzungstoleranzen beziehen sich auf die zulässigen Abweichungsgrenzen in den Abmessungen, der Geometrie und der Oberflächenbeschaffenheit eines gestanzten Teils. Sie definieren den akzeptablen Bereich, innerhalb dessen ein Teil hergestellt werden muss, um korrekt zu funktionieren. Toleranzen werden in technischen Zeichnungen angegeben und sind entscheidend, um sicherzustellen, dass Teile nahtlos zusammenpassen, wie vorgesehen funktionieren und Qualitätsstandards erfüllen.
Warum Toleranzen in der Metallstanzung wichtig sind
Präzise Toleranzen sind das Rückgrat einer zuverlässigen Fertigung. Hier ist, warum sie wichtig sind:
Austauschbarkeit:
Teile aus verschiedenen Produktionschargen müssen ohne Änderungen zusammenpassen.Qualität und Leistung:
Enge Toleranzen stellen sicher, dass Komponenten die Konstruktionsspezifikationen erfüllen, was zu einer besseren Produktleistung führt.Kostenkontrolle:
Übermäßig enge Toleranzen erhöhen die Produktionskosten durch langsamere Taktzeiten, zusätzliche Prüfungen und höhere Ausschussraten. Optimale Toleranzabstimmung spart Geld.Kundenzufriedenheit:
Die Einhaltung von Toleranzanforderungen schafft Vertrauen und reduziert Retouren oder Nacharbeit.
Häufige Toleranzarten im Stanzprozess
Maßtoleranzen
Diese steuern lineare Abmessungen wie Länge, Breite, Lochdurchmesser und Dicke. Sie werden typischerweise als ± Werte angegeben (z. B. 25,0 ± 0,1 mm). In der Präzisionsstanztechnik können Maßtoleranzen je nach Anwendung von Standard (±0,1 mm) bis hin zu extrem eng (±0,01 mm) reichen.
Geometrische Toleranzen (GD&T)
Geometrische Produktspezifikation (GPS) definiert Form, Orientierung und Rundlauf. Übliche Symbole sind Ebenheit, Parallelität, Rechtwinkligkeit und Konzentrizität. Beispielsweise kann ein gestanzter Halter eine Ebenheitstoleranz von 0,05 mm erfordern, um eine ordnungsgemäße Abdichtung gegen eine Gegenfläche zu gewährleisten.
Oberflächengüte-Toleranzen
Die Oberflächenrauheit, gemessen in Ra (μm), ist entscheidend für Teile, die an anderen gleiten oder eine bestimmte Ästhetik erfordern. Stanzen kann Oberflächengüten von 0,8 μm (fein) bis 3,2 μm (grob) erreichen. Schmierung, Werkzeugzustand und Materialhärte beeinflussen die Oberflächengüte.
Winkeltoleranzen
Biegewinkel in Stanzteilen müssen innerhalb von Winkeltoleranzen gehalten werden, oft ±1 oder enger. Dies ist entscheidend für Teile, die ineinander greifen oder konsistente Winkel für die Montage erfordern.
Einflussfaktoren auf Stanz-Toleranzen
Materialeigenschaften
Materialart, Dicke, Härte und Kornrichtung beeinflussen Rückfederung und Umformbarkeit. Beispielsweise haben hochfeste Stähle eine größere Rückfederung, was eine Kompensation im Werkzeugdesign erfordert.
Werkzeugqualität und Verschleiß
Präzisionswerkzeuge aus gehärtetem Stahl mit korrektem Spiel und regelmäßiger Wartung gewährleisten gleichbleibende Teile. Abgenutzte Stempel oder Matrizen verursachen Grate, Maßabweichungen und schlechte geometrische Toleranzen.
Pressenkapazität und -geschwindigkeit
Pressentonnen, Steifigkeit, Geschwindigkeit und Parallelität des Schlittens beeinflussen die Teilegenauigkeit. Hochgeschwindigkeitspressen können Vibrationen verursachen, die die Toleranzfähigkeit verringern.
Schmierung und Kühlung
Richtige Schmierung reduziert Reibung, Wärme und Verschleiß und hilft, Toleranzen einzuhalten. Ineffektive Kühlung kann zu thermischer Ausdehnung und Maßänderungen führen.
Teilegeometrie und Komplexität
Scharfe Ecken, tiefe Ziehungen und enge Radien sind schwerer zu kontrollieren. Einfache Formen mit großzügigen Radien erreichen leichter enge Toleranzen.
Branchenstandards für Stanz-Toleranzen
Gängige Standards sind ISO 2768 (allgemeine Toleranzen), DIN 6930 (für Stanzteile), JIS B 0411 und ANSI Y14.5 (GD&T). Beziehen Sie sich bei der Angabe von Toleranzen stets auf den relevanten Standard. Für Präzisionsteile sollten Sie IT-Klassen (z. B. IT7 bis IT10) aus ISO 286 für Bohrungs- und Wellentoleranzen berücksichtigen.
Praktische Tipps zur Erreichung enger Toleranzen
Design for Manufacturing (DFM):
Fügen Sie Entlastungskerben hinzu, vermeiden Sie scharfe Ecken und verwenden Sie gleichmäßige Radien.Materialauswahl:
Wählen Sie Materialien mit stabilen Eigenschaften und minimaler Rückfederung.Werkzeugwartung:
Überprüfen Sie die Stempel regelmäßig auf Verschleiß und reparieren Sie diese umgehend.Prozesssteuerung:
Überwachen Sie Pressparameter (Tonnenkraft, Geschwindigkeit) und nutzen Sie SPC, um Abweichungen frühzeitig zu erkennen.Progressive Werkzeugkonstruktion:
Verwenden Sie für komplexe Teile progressive Werkzeuge mit Führungslöchern und Prägestationen, um die Genauigkeit zu gewährleisten.Schmierung:
Verwenden Sie geeignete Schmiermittel und tragen Sie diese gleichmäßig auf.Prüfung:
Verwendung von KMM, optischen Komparatoren und Grenzlehren zur Überprüfung.
So legen Sie Toleranzen auf Ihren Zeichnungen fest
Klare Kommunikation ist unerlässlich. Befolgen Sie diese Schritte:
Geben Sie Einheiten (mm) und Referenznormen (z. B. ISO 2768-m) an.
Verwenden Sie GD&T-Symbole für kritische Merkmale.
Legen Sie Toleranzklassen für Stanzen, Umformen und Durchstoßen fest.
Geben Sie Oberflächengüteanforderungen mit Ra-Werten an.
Fügen Sie einen Hinweis zu Entgraten und Kantenbedingungen hinzu.
Häufige Herausforderungen und Lösungen
| Herausforderung | Lösung |
|---|---|
| Gratbildung | Scharfe Stempel verwenden, geeignetes Spiel (z. B. 5-10 % der Materialdicke) und Entgratungsprozesse. |
| Rückfederung | Material überbiegen oder prägen; hochfeste Stempel verwenden. |
| Maßabweichung durch Überlauf | Implementieren Sie SPC, warten Sie Werkzeuge regelmäßig und stabilisieren Sie Pressbedingungen. |
| Oberflächenkratzer | Verbessern Sie die Schmierung, polieren Sie Matrizen und verwenden Sie Schutzfolien. |
| Inkonsistente Lochplatzierung | Verwenden Sie Pilotlöcher, stellen Sie die Matrizenausrichtung sicher und kontrollieren Sie den Streifenvorschub. |
Fazit
Präzisionsstanz-Toleranzen sind nicht nur Zahlen auf einer Zeichnung; sie sind eine entscheidende Sprache, die Qualität, Funktionalität und Kosten definiert. Durch das Verständnis der Toleranzarten, Einflussfaktoren und Best Practices können Sie effektiv mit Ihrem Stanzpartner zusammenarbeiten, um Teile herzustellen, die genauen Spezifikationen entsprechen. Denken Sie daran, enge Toleranzen mit Herstellbarkeit abzuwägen, um optimale Ergebnisse zu erzielen. Für professionelle Metallstanzdienstleistungen, die konstante Präzision liefern, kontaktieren Sie noch heute unser Team.
