Top-Entgratungsmethoden für gestanzte Metallteile im Vergleich

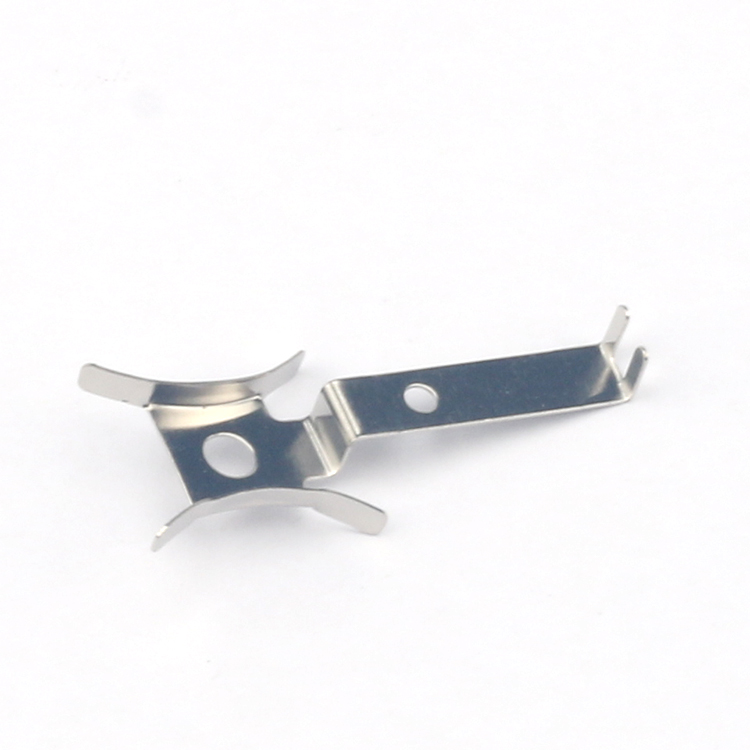

Einleitung zum Entgraten von gestanzten Metallteilen
Entgraten ist ein entscheidender Endbearbeitungsprozess in der Metallstanztechnik, bei dem scharfe Kanten, Grate und Unregelmäßigkeiten entfernt werden, die nach dem Stanzen zurückbleiben. Grate beeinträchtigen nicht nur die Optik des Teils, sondern stellen auch Sicherheitsrisiken dar und können die Montage oder Funktion behindern. Die Wahl der richtigen Entgratungsmethode wirkt sich auf Kosten, Qualität und Produktionseffizienz aus. In diesem Artikel vergleichen wir die wichtigsten Entgratungsmethoden für gestanzte Metallteile – manuell, mechanisch, thermisch, elektrochemisch, Strömungsschleifen und Ultraschall – um Ihnen bei der Auswahl der optimalen Lösung für Ihre Anwendung zu helfen.
Grate beim Metallstanzen verstehen
Grate entstehen, wenn Metall geschert oder gestanzt wird; sie variieren in Größe und Form je nach Material, Stanzspalt und Geschwindigkeit. Zu den gängigen Typen gehören Rollkanten, Bruchgrate und Poisson-Grate. Effektives Entgraten muss diese beseitigen, ohne die Abmessungen oder Oberflächengüte des Teils zu beeinträchtigen.
Vergleich der Entgratungsmethoden
| Methode | Prozessübersicht | Am besten geeignet für | Vorteile | Nachteile | Typische Zykluszeit | Kosten pro Teil |
|---|---|---|---|---|---|---|
| Manuelles Entgraten | Handwerkzeuge (Feilen, Schaber, Schleifpads) vom Bediener verwendet. | Kleine Chargen, komplexe Geometrien, Prototypen. | Niedriger Kapitaleinsatz; flexibel; präzise Steuerung. | Arbeitsintensiv; inkonsistent; langsam; ergonomische Probleme. | 5–30 Min. pro Teil | Hoch (Arbeitsaufwand) |
| Mechanisches Entgraten | Bürsten, Bänder, Scheiben oder Taumeln mit Medium (Vibrations- oder Zentrifugalverfahren). | Mittlere bis hohe Stückzahlen, einfache bis moderate Geometrien. | Konsistent; schnell; automatisierbare Optionen; niedrige Stückkosten bei hohen Mengen. | Kann empfindliche Merkmale beschädigen; eingeschränkter Zugang zu inneren Kanten; Medienverschleiß. | 1–10 Min. pro Charge | Niedrig bis mittel |
| Thermisches Entgraten (TEM) | Das explosive Gasgemisch in der Kammer verbrennt Grate sofort. | Innere Querbohrungen, komplexe Hohlräume, mehrere Grate. | Entfernt alle Grate unabhängig von der Position; schnelle Zykluszeit; keine Beschädigung der Teile. | Hohe Anschaffungskosten; Sicherheitsmaßnahmen; auf bestimmte Metalle beschränkt; Oxidationsrisiko. | 0,5–2 Minuten pro Zyklus | Lautstärke (hoch) |
| Elektrochemisches Entgraten (ECD) | Elektrolytisches Auflösen von Graten mittels Elektroden und Elektrolyt. | Präzisionsteile, enge Toleranzen, harte Materialien. | Keine mechanische Kraft; glatte Oberfläche; kein Wiederanhaften von Graten. | Hohe Einrichtungskosten; erfordert leitfähige Materialien; Elektrolytentsorgung; Maskierung erforderlich. | 1–5 Min. pro Teil | Mittel bis hoch |
| Abrasives Strömungsschleifen (AFM) | Viskoses Schleifmedium wird durch Werkstückkanäle extrudiert. | Innenkanten, komplexe Kanäle, gleichmäßiges Entgraten. | Hervorragend für versteckte Grate; gleichmäßiger Kantenradius; gute Oberfläche. | Langsam bei großen Teilen; Medienkosten; Vorrichtung erforderlich; nur für Durchgangslöcher geeignet. | 5–30 Min. pro Zyklus | Mittel |
| Ultraschall-Entgraten | Hochfrequenzvibrationen in einem Flüssigkeitsbad mit Schleifpartikeln. | Kleine, empfindliche Teile; komplizierte Details; feine Grate. | Schonend; keine Verformung der Teile; reinigt alle Oberflächen; umweltfreundlich. | Begrenzte Entfernung von Gratgrößen; langsam; nicht für schwere Grate; Flüssigkeitsentsorgung. | 10–30 Minuten pro Charge | Mittel |
Detaillierte Analyse jeder Methode
Manuelles Entgraten
Diese traditionelle Methode setzt auf qualifizierte Arbeiter mit Handwerkzeugen. Sie ist ideal für Kleinserien oder Teile mit komplexen Formen, die Maschinen nicht erreichen können. Allerdings leidet sie unter hohen Arbeitskosten, Inkonsistenz und Verletzungsrisiko. Bei Stanzteilen mit dünnen Abschnitten kann das manuelle Entgraten die einzige Option sein.
Mechanisches Entgraten
Mechanische Methoden umfassen Bürsten, Schleifen und Trommeln. Vibrationsläufer sind üblich für die Chargenverarbeitung kleiner bis mittlerer Teile. Sie sind kosteneffizient bei Volumen, erreichen jedoch möglicherweise keine inneren Kanten. Das Zentrifugal-Trommelfinish bietet schnellere Zyklen, aber höhere Gerätekosten.
Thermisches Entgraten (TEM)
Die thermische Energie-Methode (TEM) verwendet ein brennbares Gasgemisch (z. B. Methan + Sauerstoff), das in einer versiegelten Kammer gezündet wird und Grate in Millisekunden verbrennt. Sie ist hochwirksam für Teile mit vielen Graten in schwer zugänglichen Bereichen. Nachteilig sind die hohen Kosten und die Notwendigkeit explosionsgeschützter Einrichtungen.
Elektrochemisches Entgraten
ECD löst Grate durch anodische Auflösung. Es ist hervorragend für Präzisionsteile, bei denen keine mechanische Belastung zulässig ist. Es erfordert jedoch leitfähige Materialien, und das Elektrolyt muss sorgfältig verwaltet werden, um Umweltauflagen zu erfüllen.
Abrasives Strömungsschleifen
AFM drückt ein halbfestes abrasives Medium durch das Teil und schleift Grate entlang des Strömungspfads ab. Es ist hervorragend für innere Kanäle und erzeugt eine gleichmäßige Kantenverrundung. Der Prozess ist langsamer und erfordert kundenspezifische Vorrichtungen.
Ultraschall-Entgraten
Ultraschallkavitation in einem flüssigen Medium mit abrasiven Partikeln entfernt sanft feine Grate. Es ist perfekt für empfindliche Stanzteile wie elektronische Kontakte. Der Prozess ist zerstörungsfrei, aber nicht für dicke Grate geeignet.
Schlüsselfaktoren bei der Auswahl einer Entgratungsmethode
Teilegeometrie:
Einfache Formen begünstigen mechanische Verfahren; komplexe innere Strukturen erfordern TEM oder AFM.Produktionsvolumen:
Hohe Stückzahlen rechtfertigen Automatisierung (mechanisch, TEM); niedrige Volumen eignen sich für manuelle oder Ultraschallverfahren.Material:
Weiche Metalle (Aluminium) können durch aggressive Methoden beschädigt werden; harte Metalle (Edelstahl) benötigen thermische oder ECD-Verfahren.Toleranzanforderungen:
Präzisionsteile erfordern ECD oder AFM, um Maßänderungen zu vermeiden.Kosten:
Manuelle Verfahren sind günstig im Start, aber teuer pro Teil; mechanische Verfahren sind bei großen Stückzahlen kostengünstig.Umweltvorschriften:
ECD und Ultraschall benötigen Abwasserbehandlung; thermische Verfahren nutzen Gase.
Fallstudien aus unserer Produktion
Wir entgraten regelmäßig gestanzte Kühlkörper mittels Vibrationsläppen mit keramischen Medien; Zykluszeiten betragen 8 Minuten pro Charge von 200 Teilen, wobei ein gleichmäßiger Kantenradius von 0,1 mm erreicht wird. Für CNC-Drehteile mit innenliegenden Querbohrungen verwenden wir TEM: Zykluszeit 45 Sekunden, keine Grate verbleiben. Bei Federn und Sprengringen wird aufgrund der empfindlichen Geometrie noch manuell entgratet.
Empfehlung: Wählen Sie basierend auf Ihren Prioritäten
Für die meisten gestanzten Metallteile in mittleren bis hohen Stückzahlen,
mechanisches Entgraten (Vibrations- oder Zentrifugalverfahren)
bietet das beste Gleichgewicht aus Kosten, Geschwindigkeit und Konsistenz. Wenn Sie komplexe innere Grate haben,
thermisches Entgraten
ist unübertroffen. Für Präzisionsteile mit engen Toleranzen wird
elektrochemisches Entgraten
empfohlen. Testen Sie immer kleine Muster, bevor Sie sich für eine Methode entscheiden.
Fazit
Entgraten ist für qualitativ hochwertige gestanzte Metallteile unerlässlich. Jede Methode hat spezifische Stärken und Schwächen. Durch das Verständnis Ihrer Teileigenschaften und Produktionsanforderungen können Sie das optimale Entgratverfahren auswählen. In unserer Einrichtung nutzen wir mehrere Techniken, um gratfreie Teile effizient zu liefern. Kontaktieren Sie uns für eine kostenlose Entgratberatung.
