Top 7 Qualitätskontrollmethoden für Metallstanzteile
In der wettbewerbsintensiven Welt des Metallstanzens ist die Aufrechterhaltung einer strengen Qualitätskontrolle nicht nur eine Notwendigkeit – sie ist ein strategischer Vorteil. Ob Sie hochvolumige Automobilkomponenten oder Präzisionsmedizinteile herstellen, die Zuverlässigkeit Ihrer Stanzvorgänge wirkt sich direkt auf die Kundenzufriedenheit und die Betriebseffizienz aus. Dieser Artikel untersucht die 7 wichtigsten Qualitätskontrollmethoden, die von Branchenführern eingesetzt werden, um sicherzustellen, dass jedes Metallstanzteil strengen Standards entspricht. Von Maßkontrollen bis zur Materialverifizierung helfen diese Techniken, Fehler zu minimieren, Abfall zu reduzieren und konsistente Ergebnisse zu liefern. Tauchen wir ein in die wesentlichen QC-Praktiken, die Ihre Stanzqualität verbessern können.

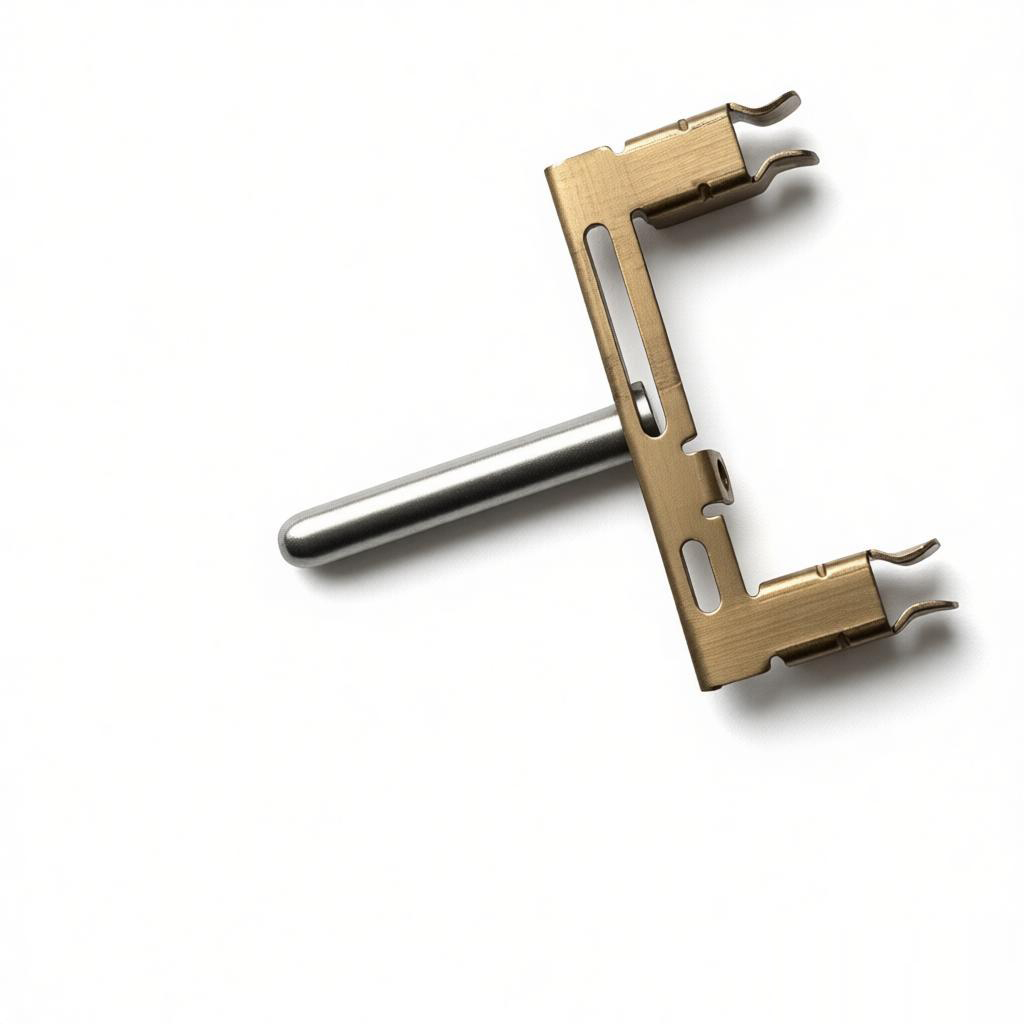

1. Prozessbegleitende Maßprüfung mit KMG und Gut-/Schlecht-Lehren
Maßgenauigkeit ist der Eckpfeiler der Metallstanzqualität. Die prozessbegleitende Prüfung umfasst die Kontrolle kritischer Maße während des gesamten Stanzprozesses – direkt nach dem Ausschneiden, Umformen oder Lochen – mit Werkzeugen wie Koordinatenmessgeräten (KMG) und kundenspezifischen Gut-/Schlecht-Lehren. KMGs liefern hochpräzise 3D-Messungen durch Antasten von Schlüsselmerkmalen und stellen sicher, dass diese mit CAD-Modellen übereinstimmen. Gut-/Schlecht-Lehren ermöglichen schnelle Bestehen-/Durchfallen-Prüfungen für Löcher, Schlitze und Konturen und ermöglichen so sofortige Korrekturmaßnahmen.
Die Integration dieser Prüfungen an jeder Station reduziert das Risiko, große Mengen an Teilen außerhalb der Spezifikation zu produzieren. Beispielsweise kann eine gestanzte Halterung mit falsch ausgerichteten Löchern zu Montagefehlern führen. Durch frühzeitiges Erkennen von Abweichungen können Hersteller den Stempelschliff oder die Pressenparameter in Echtzeit anpassen. Diese Methode steigert nicht nur die Genauigkeit, sondern unterstützt auch die schlanke Fertigung, indem sie Nacharbeit und Ausschuss minimiert.
2. Sichtprüfung auf Oberflächenfehler und Gratbildung
Die Oberflächenqualität beeinflusst sowohl die Ästhetik als auch die Funktionalität. Die Sichtprüfung – unterstützt durch optische Systeme wie Maschinenvisionskameras – scannt Teile auf Kratzer, Dellen, Verfärbungen und Grate. Insbesondere Grate sind scharfe Kanten, die zu Verletzungen führen oder die Montage behindern können. Automatisierte Bildverarbeitungssysteme können mikrometergenaue Unregelmäßigkeiten bei hohen Geschwindigkeiten erkennen und weisen Auffälligkeiten zur manuellen Nachkontrolle aus.
Neben der maschinellen Bildverarbeitung ist bei kritischen Bauteilen auch die manuelle Stichprobenprüfung unter Vergrößerung üblich. Beispielsweise benötigen elektrische Kontakte vollkommen glatte Oberflächen, um eine zuverlässige Leitfähigkeit zu gewährleisten. Eine Kombination aus automatisierten und visuellen Prüfungen stellt sicher, dass Oberflächenfehler erkannt werden, bevor Teile in nachgelagerte Prozesse oder zum Kunden gelangen. Dieser duale Ansatz bietet sowohl Geschwindigkeit als auch Gründlichkeit.
3. Materialzertifizierung und Rückverfolgbarkeit
Qualität beginnt beim Rohmaterial. Jede Charge Metallcoils oder -bleche muss mit einem Werkszeugnis (MTR) geliefert werden, das die chemische Zusammensetzung, mechanischen Eigenschaften und Wärmebehandlung spezifiziert. Stanzereien prüfen diese Zertifikate gegen die Projektanforderungen, insbesondere bei hochfesten Legierungen oder Spezialmaterialien wie Edelstahl oder Messing. Rückverfolgbarkeitssysteme weisen jeder Coil eine eindeutige Chargennummer zu und verfolgen sie durch die gesamte Produktionskette.
Tritt später ein Fehler auf, ermöglicht die Rückverfolgbarkeit den Herstellern, die betroffene Charge zu isolieren und nur bestimmte Teile zurückzurufen, anstatt den gesamten Bestand. Für Branchen wie Luft- und Raumfahrt oder Medizintechnik ist eine solche Rückverfolgbarkeit zwingend erforderlich. Die Implementierung von Barcode- oder RFID-Scans beim Wareneingang, in der Lagerung und bei der Pressenbeschickung stellt sicher, dass kein nicht zugelassenes Material in die Produktion gelangt. Diese Methode schützt vor Materialsubstitution und gewährleistet die Einhaltung der Kundenspezifikationen.
4. Drehmomentprüfung für Verbindungselemente
Viele Stanzteile enthalten Gewindebefestigungen, Muttereinsätze oder selbstklemmende Bolzen. Drehmomentprüfungen bestätigen, dass diese Merkmale den vorgegebenen Anzugskräften ohne Ausreißen oder Lockern standhalten. Mit kalibrierten Drehmomentschlüsseln oder automatischen Drehmomentprüfgeräten wenden Bediener ein vordefiniertes Drehmoment an und messen den Drehwinkel oder die Haltekraft.
Zum Beispiel muss ein gestanztes Automobilblech mit angeschweißten Muttern ein Drehmoment von 20 N·m halten. Übermäßiges Drehmoment kann Gewindeschäden verursachen, während unzureichendes Drehmoment zu Lockerung führt. Drehmomentprüfungen werden oft mit Ausdrück- oder Auszugstests kombiniert, um sicherzustellen, dass das Befestigungselement unter Last sicher bleibt. Regelmäßige Kalibrierung der Drehmomentwerkzeuge ist unerlässlich, um die Genauigkeit zu erhalten. Diese Methode ist entscheidend für sicherheitsrelevante Teile wie Fahrwerkskomponenten oder elektrische Erdungspunkte.
5. Härteprüfung für strukturelle Integrität
Die Materialhärte korreliert mit Verschleißfestigkeit und Festigkeit. Rockwell (HRB/HRC) und Brinell (HB) Tests werden häufig an Stanzteilen durchgeführt, um zu bestätigen, dass das Material nicht überbeansprucht oder falsch wärmebehandelt wurde. Beispielsweise kann ein tiefgezogener Becher Kaltverfestigung erfahren, was seine Duktilität verändert. Härteprüfungen an Musterteilen stellen sicher, dass das Endprodukt die erforderlichen mechanischen Eigenschaften behält.
Tragbare Härteprüfgeräte ermöglichen schnelle Kontrollen in der Fertigungshalle, während Laborprüfgeräte präzise Messwerte für Zertifizierungen liefern. Bei hohen Stückzahlen ist statistische Stichprobenprüfung (z.B. ein Teil pro Stunde) üblich. Weicht die Härte ab, kann dies auf Werkzeugverschleiß, falsches Material oder Temperaturverschiebungen im Prozess hinweisen. Korrekturmaßnahmen wie Wechsel des Schmiermittels oder Anpassung der Pressgeschwindigkeit können die Konsistenz wiederherstellen. Härteprüfung ist unverzichtbar für Teile, die Ermüdung oder Stoßbelastung ausgesetzt sind.
6. Statistische Prozesskontrolle (SPC) für kontinuierliche Verbesserung
SPC nutzt Echtzeitdaten aus Messungen – wie Lochdurchmesser oder Biegewinkel – um die Prozessleistung zu verfolgen. Regelkarten (z.B. X-Quer- und R-Karten) zeigen Trends, Verschiebungen oder Ausreißer, die auf potenzielle Probleme hinweisen, bevor Fehler auftreten. Durch Überwachung wichtiger Produktmerkmale können Bediener Werkzeugverschleiß, Materialabweichungen oder Pressinstabilität frühzeitig erkennen.
Wenn beispielsweise ein Folgeverbundwerkzeug beginnt, leicht überdimensionierte Löcher zu produzieren, zeigt die SPC-Karte eine allmähliche Drift an. Bediener können dann das Werkzeugspiel anpassen oder vorbeugende Wartung planen. Dieser proaktive Ansatz reduziert Ausschuss und Stillstandzeiten. SPC liefert auch objektive Daten für Prozessfähigkeitsstudien (Cpk), um Kunden zu beweisen, dass der Prozess konsistent und leistungsfähig ist. Die Implementierung von SPC erfordert Schulungen und Datenerfassungswerkzeuge, aber der langfristige Nutzen in Qualität und Effizienz ist erheblich.
7. Erstmusterprüfung (FAI) und PPAP-Dokumentation
Vor der Serienproduktion wird eine umfassende Erstmusterprüfung (FAI) an den ersten Teilen neuer oder geänderter Werkzeuge durchgeführt. Die FAI prüft alle Maße, Oberflächengüte, Materialeigenschaften und funktionalen Anforderungen gemäß der Kundenzeichnung und den Spezifikationen. Die Ergebnisse werden in einem Bericht dokumentiert, der Messungen, Fotos und Zertifikate enthält. Viele Branchen verlangen auch PPAP-Pakete (Production Part Approval Process), insbesondere für Automobil- oder Medizinkunden.
Die FAI dient als Basis, um zu validieren, dass das Werkzeug und der Prozess konforme Teile produzieren können. Abweichungen müssen vor Beginn der Massenproduktion korrigiert werden. Diese Methode minimiert das Risiko großflächiger Fehler und schafft Vertrauen bei den Kunden. Eine gründliche FAI kann bis zu 30+ Messungen pro Teil umfassen, unter Verwendung von KMG, optischen Messgeräten und anderen Instrumenten. Es ist der strengste QC-Schritt und oft das Erste, was ein Qualitätsingenieur bei einem Audit prüft.
Fazit
– Die Kombination dieser sieben Qualitätskontrollmethoden schafft ein robustes Framework für die Lieferung hochwertiger Metallstanzteile. Von Echtzeit-Maßprüfungen über Materialrückverfolgbarkeit bis hin zu statistischer Überwachung spielt jede Methode eine einzigartige Rolle bei der Vermeidung von Fehlern und der Sicherstellung von Konsistenz. Für Hersteller reduziert die Investition in diese Praktiken nicht nur Ausschuss und Nacharbeit, sondern stärkt auch Kundenbeziehungen durch zuverlässige, präzisionsgefertigte Komponenten. Durch einen mehrschichtigen Qualitätsansatz können Ihre Stanzoperationen Weltklasse-Standards erreichen und Wettbewerber übertreffen.
