Fertigung von Stanzfedern: Verfahren, Materialien und Tipps
Einleitung

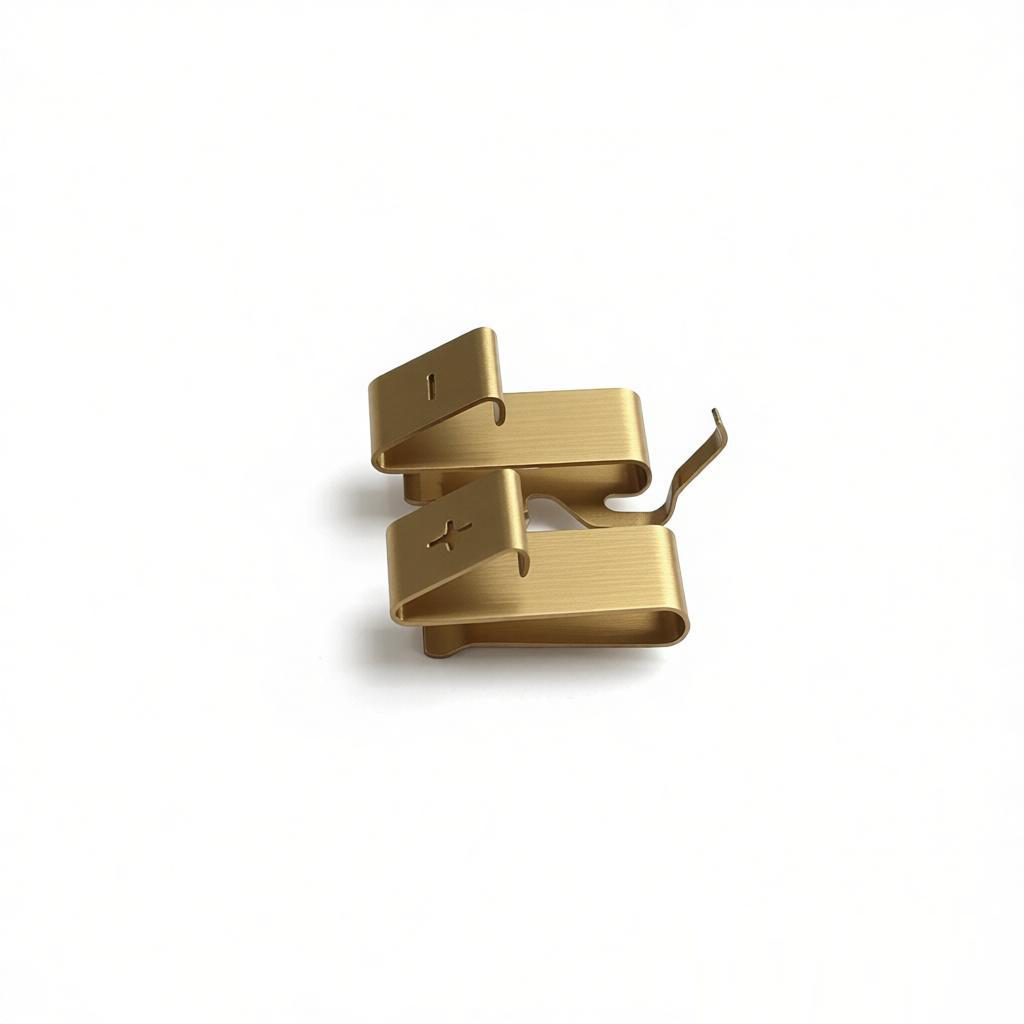

Die Herstellung von Stanzfedern ist ein spezialisierter Prozess, der Präzisionsstanztechnik mit Federtechnik verbindet. Durch Stanzen hergestellte Federn werden aufgrund ihrer Kosteneffizienz, Wiederholgenauigkeit und der Fähigkeit, komplexe Formen zu erzeugen, häufig in der Automobil-, Elektronik- und Industriebranche eingesetzt. Dieser Leitfaden behandelt den Prozess, die Materialien, Designtipps und häufige Herausforderungen, um Ihnen zu helfen, die Produktion von Stanzfedern zu meistern.
Was ist die Herstellung von Stanzfedern?
Die Herstellung von Stanzfedern umfasst die Produktion von Federn, indem ein Metallband durch eine progressive Stanzform geführt wird. Die Form führt eine Reihe von Vorgängen aus – Stanzen, Formen, Biegen und manchmal Prägen – um die endgültige Federform zu erzeugen. Im Gegensatz zu herkömmlichen Drahtfedern werden Stanzfedern aus Blech hergestellt und können Merkmale wie Montagelöcher, Laschen oder Biegungen in einem einzigen Teil enthalten. Diese Methode ist ideal für die Serienproduktion und gewährleistet gleichbleibende Qualität.
Wichtige Materialien für Stanzfedern
Die Wahl des richtigen Materials ist entscheidend für die Federleistung, Ermüdungslebensdauer und Kosten. Nachfolgend sind gängige Materialien und ihre Eigenschaften aufgeführt.
| Material | Wichtige Eigenschaften | Häufige Anwendungen |
|---|---|---|
| Federstahl (z. B. 1075, 1095) | Hohe Streckgrenze, gute Ermüdungsbeständigkeit, niedrige Kosten | Kfz-Clips, Blattfedern, kleine Federn |
| Edelstahl (z. B. 301, 304, 17-7 PH) | Korrosionsbeständigkeit, gute Umformbarkeit, mäßige Festigkeit | Medizinprodukte, Lebensmittelausrüstung, Außenanwendungen |
| Phosphorbronze (C51000, C52100) | Hervorragende elektrische Leitfähigkeit, Korrosionsbeständigkeit, geringe Reibung | Elektrische Kontakte, Steckverbinder, Schaltfedern |
| Berylliumkupfer (C17200) | Sehr hohe Festigkeit, hervorragende Leitfähigkeit, nicht magnetisch | Luft- und Raumfahrt, Militär, hochzuverlässige Steckverbinder |
Tipps zur Materialauswahl
Berücksichtigen Sie die Betriebsumgebung (Temperatur, Feuchtigkeit, Chemikalien), erforderliche Kraft und Durchbiegung sowie Kosten. Für Anwendungen mit hoher Zyklenzahl wählen Sie Materialien mit guter Ermüdungslebensdauer wie Edelstahl oder Berylliumkupfer.
Der Stanzprozess Schritt für Schritt
1. Materialvorbereitung & Zuschnitt
Metallbänder werden abgewickelt und in eine Presse mit einem Stanzwerkzeug geführt. Das Werkzeug schneidet die äußere Form der Feder, oft einschließlich Führungslöchern zur Ausrichtung. Die Toleranzen sind eng, typischerweise ±0,05 mm. Zur Reduzierung des Werkzeugverschleißes und zur Vermeidung von Kaltaufschweißungen wird Schmiermittel aufgetragen.
2. Formen & Biegen
In nachfolgenden Stationen durchläuft der Streifen Umformvorgänge: Biegen, Prägen und Ziehen, um Federarme, Schlaufen oder abgewinkelte Merkmale zu erzeugen. Folgeverbundwerkzeuge führen diese Schritte nacheinander aus. Bei komplexen Geometrien können sekundäre Vorgänge wie Wärmebehandlung erforderlich sein.
3. Wärmebehandlung (Spannungsarmglühen)
Einige Materialien, insbesondere Federstahl, benötigen nach dem Umformen ein Spannungsarmglühen, um innere Spannungen zu beseitigen und die Elastizität zu verbessern. Dies erfolgt in einem Schutzgasofen bei 250–450 °C für 15–60 Minuten. Überhitzung kann Entkohlung verursachen und die Federkraft verringern.
4. Endbearbeitung & Oberflächenbehandlung
Teile werden gereinigt, um Schmiermittel zu entfernen. Zusätzliche Oberflächenbehandlungen umfassen Passivierung für Edelstahl, Phosphatieren für Korrosionsbeständigkeit oder Vernickelung für Leitfähigkeit. Die Prüfung mit optischen Komparatoren oder Koordinatenmessgeräten (CMM) gewährleistet Maßgenauigkeit.
Konstruktionsüberlegungen für Stanzfedern
Materialstärke:
Beeinflusst Kraft und Flexibilität. Dickeres Material erzeugt höhere Kraft, erfordert jedoch größere Biegeradien.Biegeradien:
Scharfe Biegungen erzeugen Spannungskonzentrationen. Verwenden Sie einen Mindestradius von 1–2-facher Materialstärke.Kornrichtung:
Biegen quer zur Kornrichtung reduziert Rissbildung. Stellen Sie sicher, dass die Teileausrichtung mit der Walzrichtung des Streifens übereinstimmt.Entformungsschrägen:
Fügen Sie 1–3° Entformungsschräge hinzu, um das Lösen aus dem Werkzeug zu erleichtern.Vorhersage der Federrate:
Verwenden Sie die Finite-Elemente-Analyse (FEA), um die Federkonstante vorherzusagen und sicherzustellen, dass sie den Anforderungen entspricht.
Häufige Fehler und wie man sie vermeidet
Rückfederung:
Elastische Rückstellung nach der Umformung. Kompensieren Sie durch Überbiegen oder Verwendung von Prägevorgängen.Risse:
Verursacht durch scharfe Biegungen oder ungeeignetes Material. Vergrößern Sie den Biegeradius oder glühen Sie das Material.Maßabweichung:
Werkzeugverschleiß oder ungleichmäßige Banddicke. Führen Sie regelmäßige Matrizenwartung durch und verwenden Sie Präzisionsplatinen.Grate:
Entstehen beim Stanzen, wenn das Matrizenspiel zu groß ist. Reduzieren Sie das Spiel oder fügen Sie einen sekundären Entgratungsschritt hinzu.Verzug während der Wärmebehandlung:
Ungesteuertes Erhitzen oder Abschrecken. Verwenden Sie Vorrichtungen zur Formhaltung und kontrollieren Sie den Temperaturanstieg.
Praktische Tipps für hochwertige Stanzfedern
Optimieren Sie das Matrizendesign:
Verwenden Sie Folgeverbundwerkzeuge mit getrennten Stationen für jeden Vorgang, um Handhabung zu minimieren und Fehler zu reduzieren.Wählen Sie das richtige Schmiermittel:
Verwenden Sie Schmierstoffe mit hoher Filmfestigkeit für Tiefziehen. Vermeiden Sie chlorierte Öle bei Edelstahl, um Korrosion zu verhindern.Werkzeugverschleiß überwachen:
Überprüfen Sie regelmäßig die Kanten von Stempel und Matrize. Stumpfe Werkzeuge verursachen Grate und Maßabweichungen.Bandvorschub steuern:
Verwenden Sie Servovorschubsysteme, um präzises Indexieren zu gewährleisten und Ausschuss zu reduzieren.Prozessbegleitende Prüfung durchführen:
Implementieren Sie statistische Prozessregelung (SPC) für kritische Maße wie Federhöhe und -kraft.Arbeiten Sie mit einem erfahrenen Hersteller zusammen:
Für komplexe oder große Serien arbeiten Sie mit einem Stanzexperten zusammen, der Federdynamik und Materialverhalten versteht.
Anwendungen von Stanzfedern
Stanzfedern kommen in unzähligen Produkten vor: Schnappverbinder in der Elektronik, Rückstellfedern in Schaltern, Torsionsfedern in Autositzen und Kontaktfedern in Batterieklemmen. Ihre geringen Kosten und hohe Präzision machen sie in der Massenproduktion unverzichtbar.
Fazit
Die Herstellung von Stanzfedern ist eine Kombination aus Materialwissenschaft, Werkzeugkonstruktion und Prozesskontrolle. Durch das Verständnis der Materialien, die Befolgung eines robusten Stanzprozesses und die Anwendung praktischer Design- und Fertigungstipps können Sie zuverlässige, leistungsstarke Federn herstellen. Ob Sie ein neues Produkt entwickeln oder die bestehende Produktion optimieren – diese Erkenntnisse helfen Ihnen, konsistente, langlebige Stanzfedern zu produzieren. Für kundenspezifische Stanzfederlösungen kontaktieren Sie uns, um Ihr Projekt zu besprechen.
